用 Yokogawa WT3000 做一次變流效率測試，流程可歸納為六步。第一步是接線：把輸入側與輸出側的電壓、電流分別接到對應的輸入單元，最多可用到四路；電流較大時改經外部傳感器接入，傳感器的輸出電平要落在五十毫伏到十伏或二十五毫伏到五伏的窗口內，否則會超出輸入范圍。 第二步是設置量程與波峰因數，先估算被測信號的峰值，再在波峰因數三與六之間選擇，避免削頂，也不要用大量程去測很小的信號而損失分辨率。第三步是開機預熱，資料要求的預熱時間約為三十分鐘，這一步不能省，否則基準尚未穩定，功率讀數會在最初一段時間持續漂移。 第四步是選擇運算項，確認視在功率積分與無功功率積分已經啟用，必要時用最多二十條自定義公式直接算出效率與損耗。第五步是設定數據更新周期，穩態評估可放到數秒，關注瞬態則設到五十毫秒。第六步是保存與導出，數據先進入約三十兆字節的內部存儲，再用存儲卡或優盤取出。

Yokogawa WT3000 在瞬態功率測量上的獨到之處，在于把高采樣率與高速數據更新組合在一起。儀器采樣率約為每秒二十萬點，數據更新周期最短可設到五十毫秒，這意味著電機啟動、負載突投、逆變器切換這類持續時間極短的功率變化都能被完整記錄下來，而不是被平均成一個平滑值，從而保留下真實的沖擊過程。 與之配套的是內部約三十兆字節的存儲空間，短時高密度的數據可以先落在儀器內，再通過移動介質取出。存儲卡是標配支持的方式，優盤則要依靠相應選件。若需要把波形或計算結果實時送到外部采集裝置，可選用二十路模擬量輸出的選件，把儀器當成一臺高速前端使用。 另一項優勢是分析的完整性。儀器支持電壓有效值與整流平均值同時讀取，視在功率與無功功率的積分運算也一并具備，還允許用戶自定義最多二十條計算公式，把效率、損耗、畸變等派生量直接在儀器內算出，而不必導出后再處理。三角運算補償選件則用于多相系統的接線補償，降低接線方式帶來的附加誤差。

Yokogawa WT3000 的諧波與閃爍測試都指向國際電工委員會的相關規范，但需要依靠對應的選件才能開啟。諧波測量本身由頻譜分析選件提供，符合標準要求的諧波測試同樣依賴這一選件，它還一并帶來頻譜分析能力，可把被測信號的頻率成分展開觀察，便于判斷干擾究竟來自開關頻率還是低頻調制。 閃爍測量由專門的閃爍選件提供，用于評價電壓波動引起的照明閃爍程度。如果需要按逐個周期的方式觀察功率隨時間的變化，則要加裝逐周期選件。三角運算補償由補償選件實現，用來修正多相接線帶來的附加誤差。頻率通道標配兩路，加裝頻率選件后最多擴展到八路，適合多路測量場合。 需要說明的是，標準符合性不僅取決于選件，還取決于測試條件是否受控。儀器要求預熱約三十分鐘，工作溫度為五到四十攝氏度，工作濕度在不裝打印機時為百分之二十到八十、裝打印機時為百分之三十五到八十且均不凝露，工作海拔不超過兩千米。只有這些條件滿足，且輸入落在保證精度的有效范圍內，測得的諧波與閃爍數值才具有可比性。

Yokogawa WT3000 在低功率因數條件下仍能保持優異的誤差表現，主要依靠三項設計。第一是寬頻帶的前端通道，功率測量帶寬從直流一直延伸到一兆赫茲，低頻段下限為零點一赫茲，因此當被測信號頻率偏離工頻、或者疊加了開關頻率成分時，通道本身的幅頻與相頻響應不會引入額外偏差，相位角的微小偏差也就不會在低功率因數下被放大成明顯的功率誤差。 第二是寬量程與波峰因數的配合。電壓量程在波峰因數為三時覆蓋十五到一千伏，波峰因數為六時收窄為七點五到五百伏；直接輸入電流量程在波峰因數為三時為五毫安到三十安，波峰因數為六時為二點五毫安到十五安。面對非正弦、尖峰明顯的波形，可以選擇更大的波峰因數檔位，讓峰值不被削頂。 第三是有效輸入范圍的保證。資料注明電壓與電流在保證精度的前提下，有效輸入范圍可達滿量程的百分之一到百分之一百三十，即便被測值很小或短時超出額定，仍處于可評價區間。再配合約三十分鐘的預熱，內部基準與模擬通道達到熱平衡，讀數才真正穩定下來。

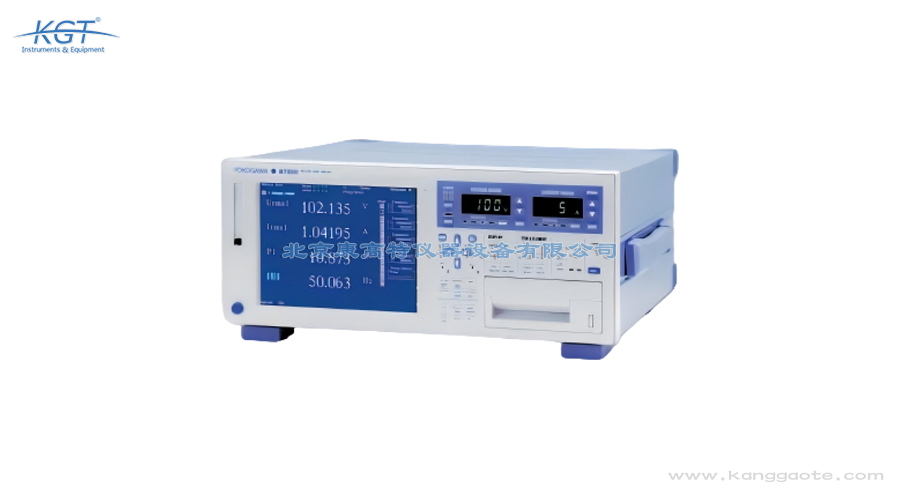

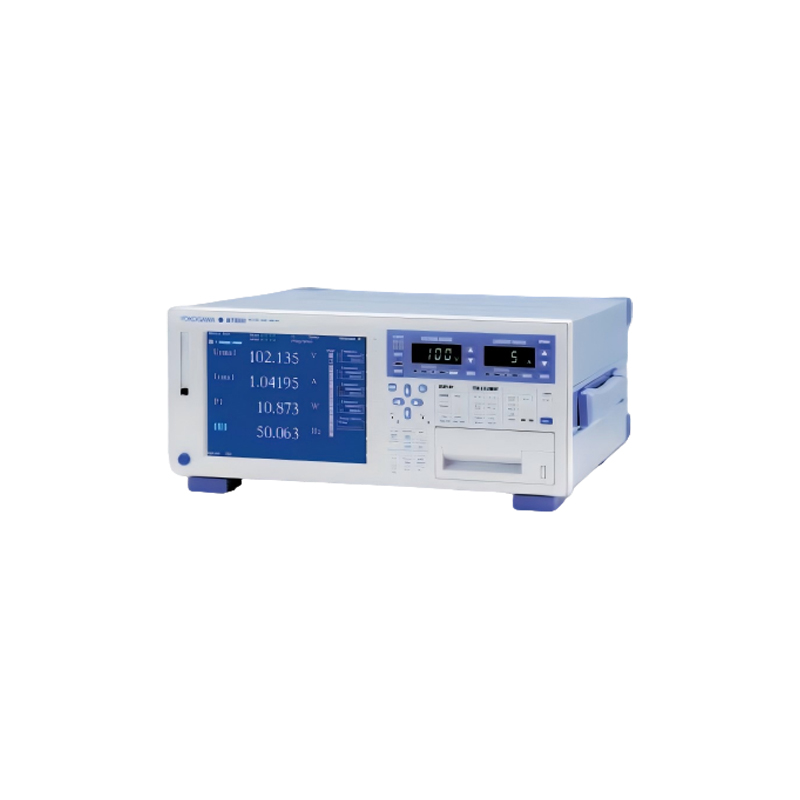

Yokogawa WT3000 是橫河推出的高端高精度功率分析儀，定位是實驗室與研發環節的精密功率與電能質量測量平臺，而不是配電盤上長期掛表的計量終端。它在工頻條件下的基礎功率精度為讀數的正負百分之零點零二加量程的正負百分之零點零四，功率測量帶寬覆蓋直流以及零點一赫茲到一兆赫茲，最多可裝入四路輸入單元。與常規電能表相比，它的差別在于追求的是轉換效率與波形細節的測量可信度，而不是長期運行的電度累積。 儀器標配八點四英寸彩色液晶屏，采樣率約為每秒二十萬點，數據更新周期可在五十毫秒到二十秒之間設定，內部存儲約三十兆字節，并可用存儲卡或選配的優盤導出。它還支持電壓有效值與整流平均值同時讀取，視在功率與無功功率的積分運算也一并具備，這些能力是普通表計不具備的。 正因為把精度放在首位，該儀器常被用于光伏與風電變流器的轉換效率測試、電機與變壓器的功率評估、照明產品的諧波失真測量，以及低功耗電子產品的待機功耗檢測，也可作為功率儀表內部校準的參考。

使用 Yokogawa WT3000 有幾個容易忽略的前提。第一是預熱，資料給出的預熱時間約為三十分鐘，冷機直接測量會讓功率讀數在最初一段時間持續變化，效率比對尤其容易因此失真。第二是環境，工作溫度為五到四十攝氏度，工作濕度在不裝內置打印機時為百分之二十到八十相對濕度，裝了打印機則收窄到百分之三十五到八十，兩種情況都不能凝露，工作海拔不超過兩千米；儲存溫度可放寬到負二十五到正六十攝氏度。 第三是供電，儀器接受一百到二百四十伏交流，允許范圍九十到二百六十四伏，頻率五十或六十赫茲、允許四十八到六十三赫茲，帶內置打印機時最大功耗一百五十伏安，臺面電源要按這個容量準備。第四是承重與搬運，主機加上四個輸入單元和選件后整機約十五千克，工作臺與機架應按此重量選擇。 第五是參數保全，儀器依靠鋰電池保存設置參數和系統時鐘，長期閑置后若發現配置丟失，應重新寫入并校時，再開始正式測量，避免用錯誤的量程設置跑完整個試驗。

配置 Yokogawa WT3000 的第一步是確定輸入單元的數量。儀器支持一路到四路輸入單元，做單相或單路直流測試時一路即可，做三相三功率表法、或需要同時測輸入與輸出的變流效率時，則按通道需求配到三路或四路。第二步是確定量程類型：電壓量程在波峰因數三時覆蓋十五到一千伏，波峰因數六時收窄為七點五到五百伏；直接輸入電流量程對應為五毫安到三十安與二點五毫安到十五安；若改用外部傳感器，則對應五十毫伏到十伏與二十五毫伏到五伏兩檔。 第三步是選件取舍。諧波測量與符合國際標準的諧波測試都要依靠頻譜分析選件，該選件同時提供頻譜分析能力；閃爍測量需要專門的閃爍選件；逐周期測量需要周期選件；三角運算補償需要補償選件；頻率通道標配兩路，加裝頻率選件后最多擴展到八路；需要模擬量回放時可選二十路輸出的輸出選件。 第四步是通訊與存儲安排。儀器標配通用接口總線，可選串行接口、通用串行總線、以太網和視頻輸出，內部存儲約三十兆字節，移動介質可用存儲卡，也可加裝優盤選件。按這四步梳理，就能把配置與被測對象對齊。

影響 Yokogawa WT3000 功率測量精度的因素主要有四類。第一類是預熱與環境，儀器要求預熱約三十分鐘，工作溫度為五到四十攝氏度，濕度在不裝打印機時為百分之二十到八十、裝打印機時為百分之三十五到八十且不凝露，海拔不超過兩千米；任何一項超出，內部基準和模擬通道都會偏離標定狀態。 第二類是量程與波峰因數的選擇。電壓量程在波峰因數三時是十五到一千伏、波峰因數六時是七點五到五百伏，電流直接輸入在波峰因數三時為五毫安到三十安、波峰因數六時為二點五毫安到十五安。被測波形尖峰明顯卻仍用小量程，峰值會被限制；反過來用大量程測小信號，分辨率又會不足。 第三類是有效輸入范圍，資料注明保證精度的有效輸入為滿量程的百分之一到百分之一百三十，超出這一區間后儀器不再承諾精度。第四類是外部傳感器與接線，使用外部電流傳感器時，傳感器自身的相位誤差會直接疊加到功率結果上，在開關頻率較高的場合表現得更為明顯。

讀取 Yokogawa WT3000 的結果，建議按效率、諧波、閃爍三條線索展開。效率部分直接看輸入功率與輸出功率之比，儀器依靠最多四路輸入單元同步取樣，兩端數據取自同一時間窗，因此比值不受負荷起伏影響；若選配了電機版本，還能把扭矩與轉速換算出的機械功率納入進來，得到包含驅動裝置在內的整體效率。 諧波部分由頻譜分析選件給出，除各次諧波幅值之外，頻譜分析還能把干擾按頻率展開，幫助判斷是開關頻率及其邊帶，還是低頻段的調制產物。照明類被測件應同時關注閃爍，這部分由專門的閃爍選件提供，反映的是電壓波動造成的燈光不穩程度。 如果關心動態過程，應使用逐周期功能，把每個周期的功率排成序列觀察，而不是只看平均值。數據更新周期可在五十毫秒到二十秒之間調整，穩態評估取長周期更平滑，瞬態捕捉則取最短檔。最后把結果連同當時的溫度、濕度與預熱情況一并記錄，便于后續復現與橫向比對。

Yokogawa WT3000 最典型的應用是變流設備的轉換效率測試，包括光伏逆變器、風電變流器以及各類工業變頻裝置。這類設備的輸入是直流或工頻交流，輸出則是脈寬調制波形，含有大量開關頻率成分，普通儀表難以同時評價兩端功率；而該儀器憑借從直流到一兆赫茲的帶寬以及最多四路輸入單元，可以在同一次接線里完成輸入側與輸出側的同步取樣，直接算出效率，從而支撐研發階段的方案比對。 在電機與變壓器領域，它可用于高精度功率評估；若選擇電機版本，還能接入扭矩與轉速信號，把機械輸出與電功率放在同一時間軸上，進而分析電機及其驅動逆變器的整體表現。照明設備的諧波失真測量同樣是它的強項，可幫助判斷驅動電源對電網的干擾程度。 此外，手機一類低功耗產品的功耗檢測也常用到它，因為待機電流往往只有毫安級而峰值可能高出很多，寬量程加大波峰因數的組合正好匹配這種動態范圍。在計量實驗室內，它還可以充當功率儀表內部校準的參考。
