與只做計費的傳統關口表相比，EM720 的核心差別在于同時具備 A 級電能質量分析和暫態故障錄波能力。傳統關口表通常只累計電能、給出需量和費率數據，一旦用戶反映電壓暫降或諧波超標，只能另行派人掛便攜式分析儀臨時測量，往往錯過事件發生的真實時刻，事后也很難還原當時的波形。 EM720 則常駐現場，按 IEC 61000-4-30 A 級要求持續評價諧波、閃變、電壓暫降與暫升，并用獨立硬件通道捕捉最短 20 微秒的短時暫態，事件發生時即留下波形與時間戳。計量一側同樣更強：0.2S 級四象限電能計量，支持分時多費率計費并帶防篡改保護，有功電能 0.2S 級、無功電能 0.5S 級、視在電能 0.2S 級，數據的說服力明顯高于普通表。 工程實施上，熱插拔模塊與多協議通信降低了后期調整和接入的難度，備用電池保證停電期間仍能完成錄波。對需要在同一測點上同時拿到結算依據和質量證據的用戶來說，一臺設備取代多臺設備的價值遠不止節省屏位。

判斷 EM720 是否適合某個項目，可以從接口性質、精度等級和通信架構三個維度入手。首先是接口性質：如果測點位于輸配電企業之間或電網與大型工商業用戶的中高壓互聯點，需要同時滿足計費結算和質量監測，那么它的一體化設計就很契合；若只是低壓分支回路的日常能耗統計，性能則會有明顯富余。 其次是精度要求。EM720 的有功電能達到 IEC62053-22 的 0.2S 級，無功電能為 0.5S 級，視在電能為 0.2S 級；電壓測量精度為讀數的 0.05%，線電流在 1% 至 200% 額定電流區間內精度為 ±0.06%，這樣的量級足以支撐關口結算與糾紛舉證，對合同中包含質量承諾條款的場景尤其重要。 最后是通信與擴展。項目若已建成變電站自動化網絡，可直接利用其支持的 IEC 61850 協議接入；若需要遠程抄表，則有以太網與 GPRS 兩條路徑可選。熱插拔模塊設計讓后期更改配置時不必整機替換，備用電池保證停電期間錄波不中斷，這些對長期運行的關口站點都較為關鍵。

影響 EM720 讀數可信度的因素主要來自互感器、測量區間和環境三類。互感器是最主要的一環：電壓和電流都經互感器變換后進入設備，電壓量程雖可覆蓋至 999000 伏、電流至 100000 安，但若互感器本身的比差與角差偏大，或變比設置與實際不符，最終結果的偏差會遠大于儀表自身的誤差。 測量區間同樣有講究。電壓在滿量程 1% 至 140% 區間內精度為讀數的 0.05%，線電流在 1% 至 200% 額定電流區間內為 ±0.06%，而故障電流在 200% 至 1000% 額定電流區間精度放寬到 ±0.5%。諧波類指標也有前提：總諧波畸變?cè)?THD 不小于 1% 且電壓或電流不低于滿量程 10% 時才達到 1.5% 的讀數精度，總需求畸變要求電流不低于滿量程 10%，功率因數測量則要求電流不低于滿量程的 2%。 頻率測量同樣限定在系統標稱值附近，50 赫茲系統覆蓋 40 至 65 赫茲，60 赫茲系統覆蓋 45 至 70 赫茲。環境方面，工作溫度、濕熱與振動沖擊都有明確規定，長期超出會改變器件特性。

安裝 EM720 需要留意環境、通信與供電三個方面。環境上，設備工作環境溫度為零下 40 攝氏度至正 70 攝氏度，儲運溫度為零下 40 攝氏度至正 85 攝氏度，濕熱條件為 IEC 68-2-3 規定的正 40 攝氏度、濕度小于 95%，超出這些區間會影響長期穩定性。運輸環節還有附加振動沖擊要求，縱向 2.0g、垂直 1.2g、橫向 1.2g，搬運時應保留原廠包裝并按此控制。 通信方面，設備提供以太網、GPRS 與 IEC 61850 等多種路徑，部署前應先確定變電站自動化網絡所用的協議版本和地址規劃，避免接入之后反復調整影響正常記錄。熱插拔模塊雖可在現場更換，操作時仍須按規程做好防護并確認模塊型號匹配。 供電與計時是錄波可靠性的關鍵：外部失電后由備用電池維持記錄和時鐘，若電池狀態不佳，停電期間的事件就可能出現空缺，導致關鍵時段無據可查，因此投運前和定期巡視時都應對電池狀態加以確認。此外，關口站點通常不允許長時間停測，調整參數或擴展模塊時應安排在負荷平穩的時段，并保留調整前后的記錄，便于事后核對數據是否連續。

EM720 的合規框架主要由兩條標準線構成。第一條是電能質量方法標準：整臺設備符合 IEC 61000-4-30 A 級標準，并具備多項超出標準要求的增強功能。A 級的含義是電壓、頻率、閃變、暫降與暫升等指標的測量和評價方法都達到該等級的規定，測量結果可用于嚴肅的質量評定與合同考核，而不只是參考性數據。 第二條是計量精度標準：有功電能符合 IEC62053-22 的 0.2S 級，無功電能為 0.5S 級（依據 IEC62053-22-2003，功率因數在 0 至 0.9 區間），視在電能同為 0.2S 級，滿足貿易結算級別的計量要求。通信方面支持 IEC 61850 協議，可作為變電站自動化體系中的電能計量智能電子設備接入。 環境耐受性同樣有明確依據：濕熱性能遵循 IEC 68-2-3，在正 40 攝氏度、濕度小于 95% 條件下工作；振動試驗依據 IEC 62052-11（參考 IEC60068-2-6），頻率范圍 10 赫茲至 150 赫茲，轉折頻率 60 赫茲，低頻段恒定振幅 0.075 毫米，高頻段恒定加速度 9.8 米每二次方秒；沖擊試驗依據 IEC 62052-11（

讓 EM720 投入運行，通常按四步推進。第一步是接入電壓與電流回路：電壓經電壓互感器引入，設備電壓量程可覆蓋至 999000 伏；電流經電流互感器引入，線電流量程至 100000 安。接入時務必核對互感器變比與實際一次側參數一致，這是后續所有數據可用的前提，變比填錯會讓整段記錄失去意義。 第二步是設置計量與費率參數，包括四象限電能的累計方向、分時多費率時段劃分以及防篡改保護策略，使累計結果既符合結算規則，也能在異常接線時被及時識別。 第三步是配置暫態與故障錄波：確定觸發閾值，讓獨立硬件通道在電壓暫降、暫升或故障電流出現時啟動記錄，同時確認備用電池狀態良好，保證外部失電時錄波仍不中斷。 第四步是打通通信：根據現場條件選擇以太網、GPRS 或 IEC 61850，利用熱插拔模塊完成擴展，并在配套軟件中設定監測畫面與告警閾值，數據即可持續上傳并觸發越限提示。

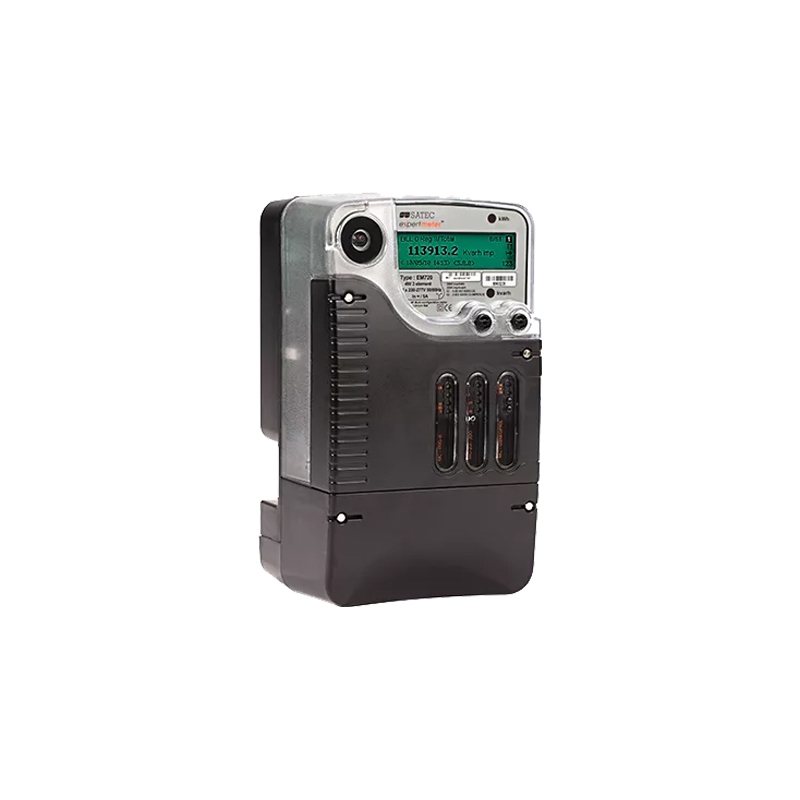

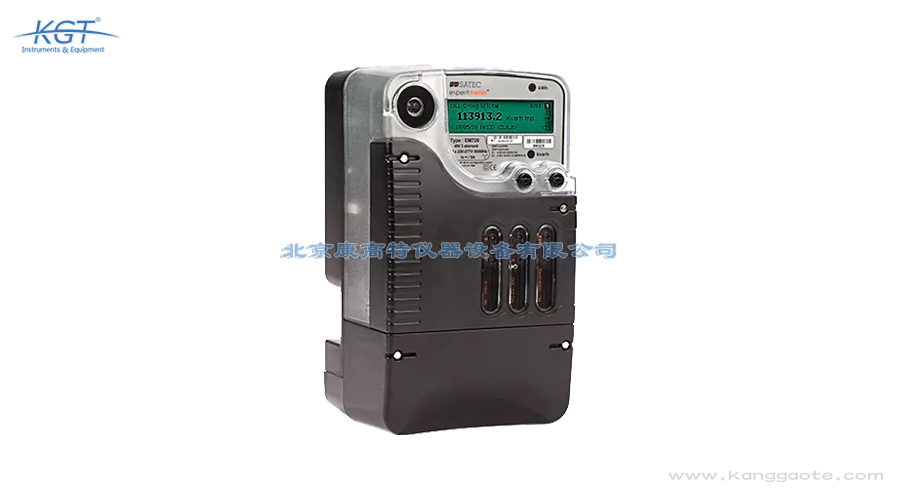

EM720 是 SATEC 面向電網互聯節點與大型工商業接口推出的一體化高性能關口計量?jī)x表，它把計量計費、電能質量分析和暫態故障錄波三項原本分散的工作整合進同一臺設備。整臺設備符合 IEC 61000-4-30 A 級標準，并具備 0.2S 級四象限電能計量能力，既可作為電力企業部署在用戶側的主關口表，也可作為變電站自動化體系中的電能計量智能電子設備使用。 從產品定位看，EM720 打通了電力自動化、計量計費與電能質量三大應用：一方面按嚴苛的 A 級要求完成諧波、閃變、電壓暫降與暫升等指標的完整分析，另一方面以高精度四象限計量支撐分時多費率計費，并帶防篡改保護。它還能通過獨立硬件通道捕捉最短 20 微秒的短時暫態，把故障發生前后的波形完整留存下來。 設備適配以太網、GPRS 與 IEC61850 等多種通信方式，并采用熱插拔模塊設計，配合備用電池，在停電狀態下仍能保證錄波不中斷。配套軟件負責數據監測與告警，使計費結算、質量監測和糾紛排查共用同一套數據基礎，避免多臺設備各記一套、結論彼此矛盾的局面。

EM720 最典型的部署位置是電網互聯節點，也就是輸配電企業之間、或電網與大型工商業用戶之間的中高壓接口。這類位置既是計費結算的關口，也是界定供電質量責任的分界點，用一臺設備同時承擔計量與質量記錄，才能讓結算數據和質量數據出自同一時間基準，出現爭議時可以直接互相比對。 在公用事業側，它可作為電力企業部署在大型工商業用戶側的主關口計量表，負責計量與計費，同時依據嚴苛的 IEC 61000-4-30 A 級標準開展完整電能質量分析，在并網節點輸出越限預警以支撐及時整改，并用于管理包含電能質量承諾條款的復雜供用電合同，滿足政府電能質量監管法規要求。設備還支持 IEC 61850 通信協議，可作為變電站自動化電能計量智能電子設備接入現有網絡。 在工商業能源用戶側，它常作為高性能校驗關口表使用，用于子計量和內部能耗分?jǐn)偅瑫r(shí)以自身記錄的高質量數據去處理與供電方之間的電能質量糾紛，也可持續獲取計量與質量數據，實現內部監測與管控。

解讀 EM720 的記錄，建議按結算數據、質量指標、事件波形三層依次展開。第一層是四象限電能與需量數據，對應計費結算與內部能耗分?jǐn)偅芍苯又畏謺r(shí)多費率計費，用來核對賬目是否與實際用電相符。第二層是電能質量指標，包括諧波、閃變和電壓暫降暫升，按 IEC 61000-4-30 A 級的方法統計，可與標準限值或供用電合同中的承諾條款逐項比對，判斷是否存在越限。 第三層是暫態與故障錄波波形，用來回答發生了什么、什么時候發生、持續多久這類問題。由于設備能捕捉最短 20 微秒的短時暫態，并配有備用電池保證停電期間記錄不中斷，事件前后的波形和時間戳都比較完整，適合作為責任界定和糾紛舉證的素材。 把三層數據疊加分析，往往能看出質量問題與生產工況之間的對應關系：諧波抬高是否伴隨某臺設備投運，電壓暫降是否集中在某個時段。配套軟件的監測與告警功能則把這些結論轉化為日常可用的越限提示，便于及時整改。

EM720 之所以能抓住常規儀表抓不到的瞬時事件，關鍵在于它設置了獨立的硬件暫態捕捉通道，最短可記錄 20 微秒的短時暫態信號，而不是依賴周期性采樣去事后拼湊。當電網發生電壓暫降、暫升或短路故障時，該通道立即觸發波形記錄，把事件發生前后的電壓與電流波形按時間順序完整保存，形成可供回放的故障錄波文件。 在此之上，設備按 IEC 61000-4-30 A 級規定的方法開展電能質量分析，對諧波、閃變、電壓暫降與暫升等指標進行統計和評價，并具備多項超出標準要求的增強功能。計量部分則以 0.2S 級四象限方式累計電能，支持分時多費率計費，其中有功電能符合 IEC62053-22 的 0.2S 級，無功電能為 0.5S 級，視在電能同為 0.2S 級。 失去外部電源是錄波最容易失效的場景，因此 EM720 內置備用電池，在停電期間仍能維持記錄與時鐘；模塊采用熱插拔結構，擴展或更換通信模塊時不必整機拆卸。記錄下來的數據既可就地保存，也可經以太網、GPRS 或 IEC61850 上傳，供后續分析使用。
