UMG 96-EL 主要裝在低壓配電系統的柜體面板上，典型位置包括工廠配電柜、樓宇配電室和數據中心配電柜。凡是需要值班人員就地查看讀數、又希望數據同時上傳到后臺的回路，都適合采用：正面 LCD 提供本地觀察窗口，網口則負責把數據送進監控系統。 在工業現場，它常安裝在生產線或大型設備的供電回路上，用連續的能耗記錄支撐分設備、分班次的用電統計，也用諧波與畸變率讀數判斷變頻器、整流裝置等非線性負荷是否污染了同一段母線上的其他設備。在寫字樓和數據機房里，它承擔樓層或機柜列的能耗分割任務，同時反映暖通、照明和服務器電源一類負荷的諧波水平。 新能源配套場景同樣適用：并網點附近的配電柜裝上之后，既能統計發電側與用電側的電能，也能持續監視波形是否惡化。采集到的電壓電流諧波與功率數據上傳后，可直接用于能耗分析、故障排查和配電系統的日常運維管理。

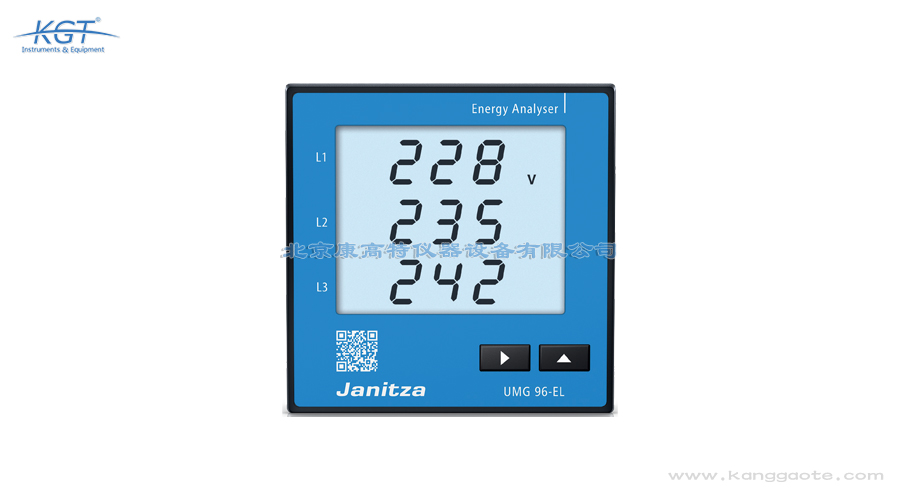

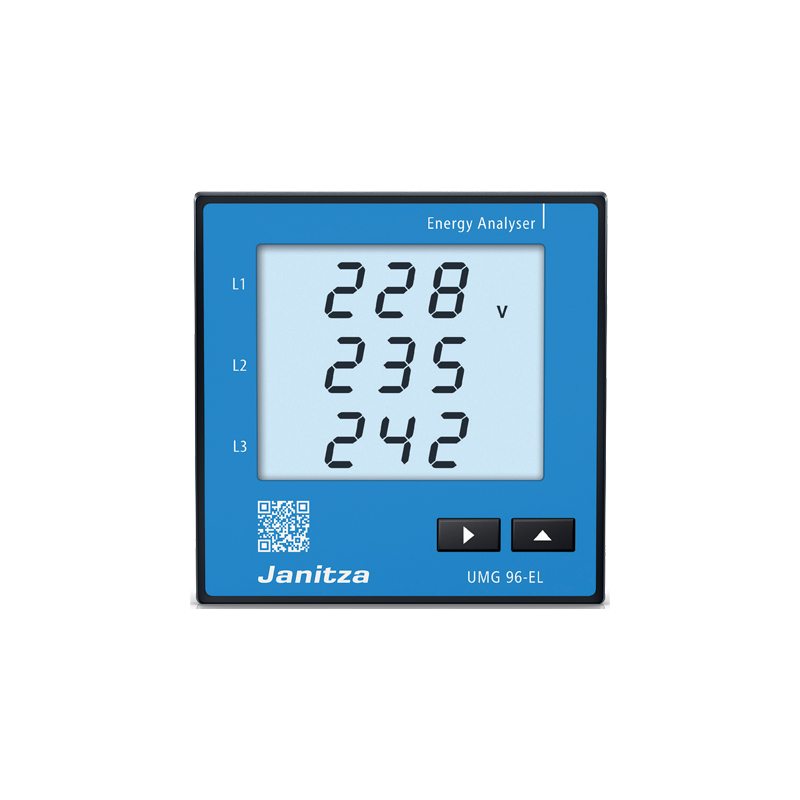

UMG 96-EL 是 Janitza 面向配電柜體推出的面板嵌入式電能質量分析儀，采用 96 方形開孔尺寸，正面配 LCD 顯示屏，可直接嵌裝在柜門或屏面上就地讀數。它面向三相系統，既完成電壓、電流、功率和電能的計量，也承擔 1 至 40 次諧波分析與總諧波畸變率計算，并同時適用于三相三線和三相四線兩種接線制式。 與只能就地顯示的普通盤面表不同，UMG 96-EL 內置 8 兆字節存儲器，可把歷史數據留在設備本地；同時配備 RJ45 以太網接口，支持 Modbus-TCP 與 MQTT 協議，能把采集結果直接送往監控系統，因此它既是本地顯示終端，也是配電自動化網絡當中的一個數據采集節點。 供電方面提供兩種型號以適應不同的柜內條件：230 伏型號接受交流 90 至 277 伏或直流 90 至 250 伏，24 伏型號接受交流 24 至 90 伏或直流 24 至 90 伏，兩種型號都按過電壓類別 III 設計。設備適配 5 安與 1 安兩種電流互感器，便于接入既有的二次回路。整機帶配套連接器時凈重約 300 克，連同附件的包裝重量約 600 克，嵌裝之后幾乎不會給柜門增加額外負擔，也

UMG 96-EL 的相對優勢集中在顯示、通信和精度三項。顯示方面，它把 LCD 帶到配電柜面板上，值班人員巡檢時不必打開柜門或連接筆記本就能看到實時讀數，這對需要人工確認的站點很實用；相比之下，只帶通信接口而沒有本地顯示的儀表，在現場排查時往往要多花不少時間。 通信方面，設備直接提供 RJ45 以太網接口，支持 TCP/IPv4、ICMP、DHCP 客戶端、Modbus/TCP（502 端口）和識別端口（1111 端口），固件版本 1.1.0 起還支持 MQTT 且端口可配置，既能接入傳統監控系統，也能對接物聯網平臺，后續擴展余地較大。 精度方面，基于 5 安互感器時相電壓與相電流達到 0.2 級，電壓諧波與電流諧波達到 IEC 61000-4-7 的 1 級并覆蓋到 2.5 千赫茲，頻率精度為 0.05 級。此外它內置 8 兆字節存儲，背光使用壽命 40000 小時（亮度衰減至初始亮度約 50%），抗沖擊能力為 6.8 焦耳，長期在線運行的穩定性有明確依據。 從運維角度看，本地顯示與就地存儲的組合還有一個實際好處：即便網絡鏈路中斷，設備仍在按自己的節拍采樣并把結果寫進內部存儲

影響 UMG 96-EL 讀數可信度的因素主要有互感器配置、輸入條件、諧波范圍和環境四類。互感器配置的影響最直接：基于 5 安互感器時相電流精度為 0.2、總有功功率為 0.5、總有功電能為 0.5 / 0.5S；基于 1 安互感器時相電流降為 0.5、總有功功率為 1、總有功電能為 1 / 1S。此外，標稱精度只針對測量輸入端，實際系統還要疊加互感器自身比差與角差的影響。 輸入條件方面，電流測量范圍為 0.005 至 6 安有效值，靠近下限時相對偏差會被明顯放大；電壓波峰因數不得超過相對于測量量程的 2.45，電流波峰因數為 1.98，超出后峰值無法被正確表達。四線制下 V1 輸入端 L1-N 電壓須大于 20 伏有效值、三線制下 L1-L2 電壓須大于 34 伏有效值，否則設備根本不輸出測量值。 諧波分析同樣有邊界：只做 1 至 40 次，最高覆蓋到 2.5 千赫茲，更高的頻率成分不會單獨給出；基波頻率僅在 45 至 65 赫茲區間內被跟蹤。環境方面，工作溫度與濕度一旦超出額定區間，長期運行的讀數穩定性也會隨之下降。

使用 UMG 96-EL 時有幾處容易出問題的細節。首先是接線工藝：每個接線點只允許接一根導線，不允許兩根并列壓接；剝線長度統一為 7 毫米，擰緊扭矩控制在 0.4 至 0.5 牛米，過松會導致接觸發熱，過緊則可能損傷端子。 其次是環境邊界。設備適用于有防護的固定安裝場所，額定工作溫度為零下 10 攝氏度至正 55 攝氏度；相對濕度隨環境溫度線性遞減，31 攝氏度時最大 80%，40 攝氏度時最大 50%，且禁止凝露；工作海拔不超過 2000 米，環境為 2 級污染，安裝方向任意，無需強制通風。運輸與儲存溫度為零下 25 攝氏度至正 70 攝氏度，濕度 0 至 90% 且無凝露，自由跌落不超過 1 米。 再次是日常維護。面板只能用干布擦拭，必要時蘸取顯示屏清潔劑，禁止使用其他溶劑，否則會損傷顯示窗與面板絲印。設備內置的熔斷器不可更換，因此前端應按推薦規格加裝過流保護器件；輸入端也不得超過 L-N 520 伏有效值、L-L 900 伏有效值的最大過電壓限值。

為 UMG 96-EL 做選配，建議先確定安裝方式、供電條件和互感器二次值三項。安裝上，它采用 96 方形開孔、面板嵌入式固定，柜門或屏面需要預留相應方孔，并一并考慮正面防護：面板正面為 IP40，加裝密封件后可達 IP54，而設備背面僅為 IP20，開孔位置和柜體密封需要一起設計。 供電條件決定型號選擇：柜內若只有 230 伏等級的交直流電源，選 230 伏型號，其額定輸入范圍為交流 90 至 277 伏或直流 90 至 250 伏，最大功耗 4.0 伏安 / 1.5 瓦；若柜內是 24 伏直流控制電源，則選 24 伏型號，輸入范圍為交流 24 至 90 伏或直流 24 至 90 伏，最大功耗 2.5 伏安 / 1.5 瓦。兩種型號都要求工作電壓落在額定范圍的正負 10% 之內。 互感器二次值決定精度等級：配 5 安互感器時，相電壓與相電流精度為 0.2，總有功功率為 0.5，總有功電能為 0.5 / 0.5S；配 1 安互感器時，上述項目分別變為 0.5、1 和 1 / 1S。若項目對計量精度要求較高，應優先按 5 安互感器配置。 還有一點值得提前考慮：如果現場暫時只有就地觀

UMG 96-EL 的測量從電壓和電流信號進入輸入端子開始。電壓回路按三相四線 277 伏 / 480 伏、三相三線 480 伏設計，每相輸入阻抗為 3 兆歐，自身功耗約 0.1 伏安；電流回路接收外接互感器送來的標準信號，額定電流 5 安，測量范圍 0.005 至 6 安有效值，功耗約 0.2 伏安，內阻為 5 毫歐。 隨后信號按很高的節拍被逐點數字化：50 赫茲系統中單通道采樣頻率為 21.33 千赫茲，60 赫茲系統中為 25.6 千赫茲。密集采樣保證原始波形被完整保留，儀表再對各相數據實施傅里葉運算，一次給出 1 至 40 次的諧波結果，并在此基礎上分別算出電壓總諧波畸變率與電流總諧波畸變率，諧波分析最高可覆蓋到 2.5 千赫茲。 設備同時在 45 至 65 赫茲區間跟蹤基波頻率，分辨率 0.01 赫茲。所有功率與電能都由這些同步采樣點直接求得，因此功率因數、有功、無功和視在量之間始終共用同一時間基準，不會出現各分項彼此對不上的情況。 值得一提的是，兩個測量通道自身的消耗都很小，電壓回路約 0.1 伏安、電流回路約 0.2 伏安，長期接在互感器二次側上不會給前端帶來可察覺

UMG 96-EL 的精度等級主要標注在兩套標準之下。基本電量按 IEC 61557-12 評定：基于 5 安互感器時，頻率為 0.05 級，相電壓與線電壓為 0.2 級，相電流為 0.2 級，總有功功率與總視在功率為 0.5 級，總無功功率為 1 級；電能部分同時標注 IEC 62053-22，總有功電能為 0.5 / 0.5S 級，總視在電能為 0.5 級，總無功能量為 2 級。 諧波相關指標按 IEC 61000-4-7 評定，電壓諧波與電流諧波均達到 1 級，最高分析至 2.5 千赫茲；總諧波畸變率按 IEC 61557-12 為 1 級。需要特別說明的是，上述功率與電能精度僅針對設備測量輸入端，并未計入電壓、電流互感器變比帶來的影響，實際系統的誤差要在此基礎上疊加互感器自身誤差。 結構與安全方面，設備抗沖擊為 6.8 焦耳并符合 UL 61010-1；防護等級按 EN 60529 評定，面板正面 IP40、設備背面 IP20、帶密封件的面板正面 IP54；內置不可更換熔斷器符合 IEC 60127，規格為 T1A / 250 伏 / 277 伏；線路過流保護器件推薦采用符

給 UMG 96-EL 接線并投運，可按四步進行。第一步是開孔與固定：在柜門或屏面開出 96 方形孔，把設備嵌入并卡緊，安裝方向沒有限制，任意姿態均可正常工作，柜內也無需為它設置強制通風。 第二步是接電源。按所選型號接入對應電壓，端子每個接線點只允許接一根導線，單芯、多股和細絞合導線的截面為 0.2 至 4 平方毫米，采用插針端子或線鼻子時為 0.2 至 2.5 平方毫米，剝線長度 7 毫米，擰緊扭矩 0.4 至 0.5 牛米。 第三步是接電壓與電流測量回路。電壓按三相四線或三相三線方式接入，電流經互感器接入并核對變比與儀表內部設定一致。這里有個容易忽略的前提：四線制下 V1 輸入端 L1-N 電壓必須大于 20 伏有效值，三線制下 V1 輸入端 L1-L2 電壓必須大于 34 伏有效值，設備才會輸出測量值。 第四步是通信配置：經 RJ45 接入網絡，設置地址與協議參數，啟用 Modbus/TCP 或 MQTT，隨后在后臺核對電壓、電流、功率與諧波讀數是否與現場一致。

解讀 UMG 96-EL 的輸出，建議先看能耗與功率，再看諧波與畸變率，最后把兩者疊加。能耗與功率回答的是這條回路用了多少電、當前負擔有多重：總有功功率、總無功功率、總視在功率和功率因數一起看，可以判斷負荷性質和補償措施是否到位，中性線電流計算值則能反映三相不平衡與零序成分的大小。 諧波部分回答的是波形偏離正弦的程度。設備給出 1 至 40 次的電壓諧波與電流諧波，以及相應的總諧波畸變率，分析上限為 2.5 千赫茲。判斷是否需要治理時，通常先盯住 3 次、5 次、7 次等低次成分，它們往往對應單相整流負荷、變頻器和開關電源一類設備。 數據使用有兩條路徑：一是經 RJ45 接口以 Modbus/TCP 或 MQTT 實時上傳，做趨勢展示與越限告警；二是依靠內置的 8 兆字節存儲器就地留存，事后回看某一時段的工況。把諧波趨勢與能耗曲線并排對照，常能鎖定到某臺設備的投切動作，為后續治理提供依據。
