解讀這臺儀表的輸出，建議先看能耗曲線，再看諧波分布，最后把兩者疊起來分析。能耗曲線回答的是某條回路在一段時期內用了多少電，適合做班組、產線或租戶維度的用電統計與能效考核；諧波分布回答的是波形偏離理想正弦的程度，儀表給出 1 至 40 次的分次結果，據此可以判斷主導諧波到底出現在哪一次。 判斷是否需要采取措施時，通常優先盯住低次成分，特別是 3 次、5 次、7 次，因為它們往往對應單相整流負荷、變頻器、開關電源等特定設備類型。把諧波幅值曲線與同期的能耗曲線并排看，常能發現兩者一起抬升的時刻，從而鎖定到某臺設備的投切動作。 數據使用上也有兩條路徑：一是經過串行總線實時上傳到后臺，做趨勢展示和超限告警；二是依靠內置的 4 兆字節閃存就地留存，配合 BR 1632 焊接電池維持的時間標記，事后精準還原某一時刻的工況。把連續的諧波趨勢與能耗曲線疊加對照，就能形成完整的診斷鏈條，用于發現潛在隱患并驗證節能措施的實際收效。

UMG 103-CBM 直接卡裝在 35 毫米標準頂帽導軌上，導軌需符合 IEC/EN 60999-1 與 DIN EN 50022。機身按四模數即 4HP 寬度設計，高 98 毫米、寬 71.5 毫米、深 46 毫米，連同配套接線端子在內凈重約 200 克，在密集布柜的場合幾乎不額外占用空間。 卡裝方向沒有限制，任意姿態都能正常工作；外殼也不需要強制通風散熱，柜內不必為它預留風道。運行環境要滿足工作溫度零下 25 攝氏度至正 60 攝氏度、相對濕度 5% 至 95% 且不得凝露、安裝地點海拔不超過 2000 米、環境屬于 2 級污染這些條件。 需要注意的是，儀表的防塵防水等級僅為 IP20，并遵循 DIN IEC 60721-3-3 規定的環境條件，因此不能放在戶外或敞開的潮濕處，只能在配電柜這類受保護的位置固定使用。好在它屬于 IEC 60536（VDE 0106 第 1 部分）定義的Ⅱ類防護設備，不需要額外做保護接地，柜內走線可以更簡潔。 施工上的另一項便利在供電環節：儀表自身不設獨立的電源端子，工作能量直接取自被測的電壓回路，單相接入覆蓋 115 至 277 伏、三相接入

讓儀表投入運行的第一步是連接電壓回路，把三相四線的相電壓依次引到相應端子，并確認所在電網友好地采用 TT 或 TN 制式。接線前要核對施加量不超過允許上限，即相線與零線之間不超過 277 伏、線與線之間不超過 480 伏，超出時必須先經電壓互感器降壓再引入。 第二步是電流回路。儀表接受標準的 5 安二次信號，量限為 0.005 至 6 安有效值，現場一次側電流都應通過外接互感器變換后接入，接入前務必核對互感器變比與儀表內部設定一致，避免出現倍數錯誤。該通道自身功耗約 0.2 伏安，內阻為 5 毫歐。 第三步是確認取電與通訊正常。儀表從電壓測量回路取得工作電源，單相 115 至 277 伏、三相 80 至 277 伏，允許偏差正負 10%，工頻 50 或 60 赫茲均可；上電后經 RS485 以 Modbus-RTU 協議與后臺建立鏈接。此后儀表即按 5.4 千赫茲持續采樣并開始滾動記錄。 進入運行之后，還要在后臺配置與現場一致的互感器變比、接線制式和通訊參數，使儀表讀到的二次值能換算成一次側的真實量值。配置妥當后可逐項核對：相電壓是否與實際相符、三相電流是否平衡、基波頻率是否落在

UMG 103-CBM 最實在的優勢，是把電能質量分析能力塞進了只有四模數寬、約 200 克重的導軌機身，而且自身不需要獨立供電。傳統做法想在一條低壓回路上同時拿到能耗和波形數據，往往要裝一臺較大的盤面表再配上單獨的控制電源，占用的導軌長度、端子數量和施工工時都明顯更多。 這臺儀表直接從被測回路取得工作能量，最大 1.5 伏安，現場只需考慮電壓和電流回路本身的接線，施工復雜度隨之下降。 體積壓縮并沒有帶來性能縮水：輸入端允許相線 277 伏、線間 480 伏，電壓分辨率 0.01 伏；電流有效值范圍 0.005 至 6 安，分辨率 0.1 毫安；兩類通道都以 5.4 千赫茲采樣，并完成 1 至 40 次諧波分析。 它還自帶 4 兆字節閃存，用板載焊接的 BR 1632 電池維持時鐘，典型壽命 8 到 10 年，斷電之后歷史數據的時間戳依然可靠；外殼阻燃達到 UL94V-0，抗沖擊為 2 焦耳即 IK07 等級，長期掛柜運行更讓人放心。 通訊一側同樣保持了這種簡約風格：設備經由 RS485 接口以 Modbus-RTU 規約與后臺對話，這一規約在電力監控和樓宇自控系統中的通用性極

影響讀數可信度的因素可以分成信號、環境、設置三類。信號層面最重要的是被測值是否落在標定區內：電流可以從 0.005 安起測，但如果實際二次電流長期貼著下限運行，相對偏差就會被放大；波峰因數一旦超出設定值，尖峰部分超出通道處理范圍，求出的諧波幅值也會失真。 諧波分析本身有明確邊界，儀表只做 1 至 40 次的傅里葉求解，更高的頻率成分不會被單獨給出；基波頻率也只在 45 赫茲至 65 赫茲之間被跟蹤，超出這個區間的系統拿不到可用的頻率讀數。在現場，互感器自身的比差角差以及變比設置錯誤，向來是最容易被忽視、卻最容易造成整體結果偏移的原因。 環境層面的條件同樣不能突破：工作溫度零下 25 攝氏度至正 60 攝氏度，濕度上限 95%（25 攝氏度，無凝露），海拔不得超過 2000 米，環境為 2 級污染。超出這些條件持續運行，電氣間隙和絕緣水平都會受影響。最后還要注意輸入端不要越過相線 277 伏、線間 480 伏的天花板，否則不僅數據不可用，硬件也可能受損。

UMG 103-CBM 的測量從把被測回路的電壓和電流信號引入儀表開始，隨后各通道按照統一的節拍同步數字化，采樣速率為 5.4 千赫茲。這一速度保證了在求解到較高次諧波之前，原始波形已經被足夠密集地記錄下來，后續分析才有可靠的原始素材。 電壓通道按照相線與零線之間最高 277 伏、線與線之間最高 480 伏設計，適用于 TT 與 TN 接地制式，分辨率為 0.01 伏，并在 45 赫茲至 65 赫茲區間內跟蹤基波頻率，頻率分辨率 0.01 赫茲，允許的電壓波峰因數為相對于 240 伏有效值的 2 倍。 電流通道接收外接互感器送來的標準 5 安信號，額定電流為 6 安，有效值測量范圍 0.005 至 6 安，分辨率 0.1 毫安。諧波部分由儀表內部實施傅里葉運算，一次給出 1 至 40 次的結果。 整個鏈條是采樣、運算、存儲、上傳依次完成的，后臺讀到的諧波幅值與電能數值都是儀表就地算出的輸出，而非上位軟件二次推算的產物。 算出的數據并不會依賴后臺才留存：諧波結果與電能累積值同步寫入板載的 4 兆字節閃存，由焊接在電路板上的 BR 1632 電池維持時間標記，即便外部失電，歷史記錄

UMG 103-CBM 面向低壓側的三相四線回路，典型安裝位置包括工廠配電柜、樓宇配電系統、數據機房的列頭柜以及商業綜合體的低壓配電屏。凡是希望長期掌握某條支路用電情況、又想同步盯住波形是否惡化的地方，都可以把它當作固定的數據觀測點裝進去。 在工業現場，它常常掛在生產線設備的供電回路上，用連續記錄的能耗數據支撐分設備、分班次的用電統計，也用諧波讀數判斷變頻器、整流裝置這類非線性負荷是否污染了同一段母線上的其他設備。在寫字樓和商場里，它承擔樓層或租戶回路的能耗分割任務，同時反映暖通、照明、電梯等負荷的諧波水平。 對機房而言，就地長期記錄的價值尤其突出：運維人員在出現供電異常之后能夠回看當時的電壓與諧波狀況，而不是僅憑事后現象去猜測原因。借助串行總線把數據匯入后臺，它就能同時服務于計量管理、缺陷診斷和節能措施驗證三類工作。

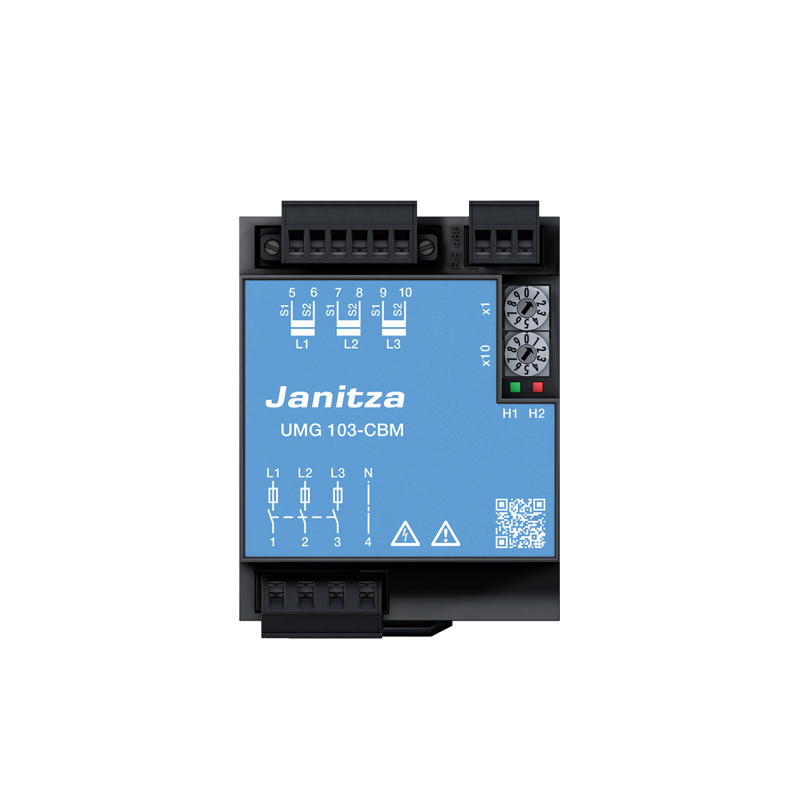

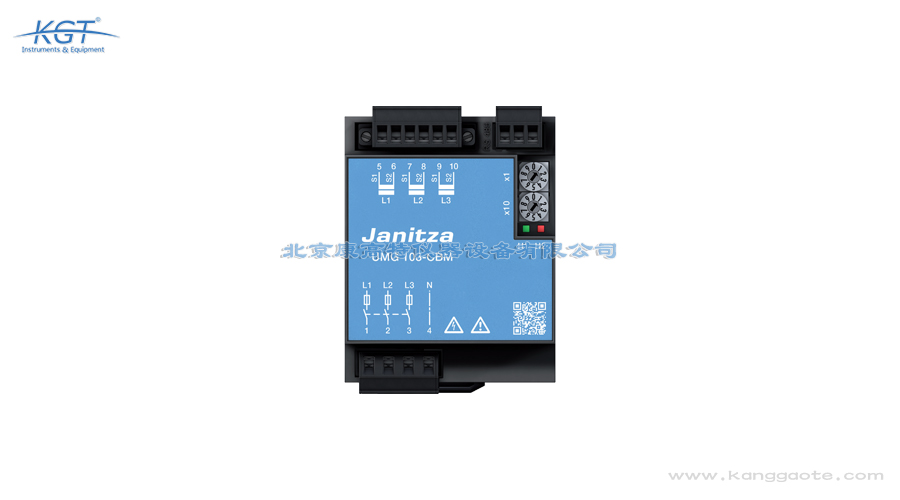

UMG 103-CBM 是 Janitza 面向低壓配電回路推出的緊湊型導軌式電能質量分析儀，出廠固件版本為 2.0。它把三相四線電壓電流采集、傅里葉諧波分析和數據就地記錄集成到一個僅四模數寬的小機身里，長期固定在配電柜導軌上作為回路能耗與波形品質的持續觀測點，而不是需要人員跑到現場才能抄讀的便攜表。 從功能定位看，這臺儀表一端承接電能計量，對低壓三相四線回路做用電量統計與能效管理；另一端承擔電能質量的監視職責，完成 1 到 40 次諧波的測量并據此排查諧波干擾。在完成這兩類任務的同時，它通過 RS485 接口以 Modbus-RTU 協議把數據送往后臺系統。 因此在工廠、樓宇和機房里，它既是計量終端，也是電能質量的前端感知單元，能夠為后續節能改造與缺陷預警提供連續的數據基礎。 供電方式是它的另一個基本特征：整機不需要單獨的輔助電源，而是直接由被測回路取電，單相接入支持 115 至 277 伏，三相接入支持 80 至 277 伏，最大功耗約 1.5 伏安，柜內無需再為它敷設專門的引線。

UMG 103-CBM 的外殼防護標注為 IP20 等級，依據 EN60529 2000-09 與 IEC60529:1989 評定，含義是它能阻擋較大尺寸的固體異物，卻不具備任何防水能力，因此只能在受保護的柜體內部使用，嚴禁裝在戶外或可能被濺水的地點。 機械與電氣安全方面，它的抗沖擊指標為 2 焦耳，對應 IK07，符合 IEC/EN61010-1:2010；絕緣結構屬于 IEC 60536（VDE 0106 第 1 部分）規定的Ⅱ類防護，具備加強絕緣，無需保護接地。所用安裝導軌遵循 IEC/EN 60999-1 與 DIN EN 50022，與市面標準頂帽導軌完全通用。 環境適應性依據 DIN IEC 60721-3-3 劃分，設備標定為 2 級污染，外殼阻燃等級達到 UL94V-0，運輸存放溫度為零下 20 攝氏度至正 70 攝氏度，帶原廠包裝時自由跌落高度為 1 米。輸入端保護器件本身具備 IEC 與 UL 認證，規格為 1 至 10 安、B 型脫扣特性；測量回路的類別劃分也很清楚：電壓側為 CAT III 300 伏、額定沖擊耐壓 4 千伏，電流側為 CAT II 300

首先要關注的是輸入通道的過載邊界。電流側允許出現 60 安的正弦波短時過載，但持續時間被限定為 1 秒，超過這一時長就可能損傷測量通道；正常工作時應讓二次電流穩定落在 0.005 至 6 安有效值區間，電流波峰因數不超過相對于 6 安有效值的 2 倍，同理電壓波峰因數不超過相對于 240 伏有效值的 2 倍。 其次要尊重它的安裝邊界。這是一款非戶外防護型儀表，只能固定安裝，實體防護為 IP20，不得暴露在雨水、滴水或導電性粉塵環境中；使用場地須為 2 級污染，海拔控制在 2000 米以內，濕度上限 95% 且不允許凝露。 搬運環節同樣有規定：帶原廠包裝的自由跌落不超過 1 米，存放溫度為零下 20 攝氏度到正 70 攝氏度。最后，雖然它是Ⅱ類防護設備、無需保護接地，作業者仍須遵守給定的回路類別要求，不得把儀表接到超出電壓側 CAT III 300 伏、電流側 CAT II 300 伏限定范圍的高能量線路上。 供電環節同樣有約束：整機從測量回路取電，單相 115 至 277 伏、三相 80 至 277 伏，允許偏差為正負 10%，工頻 50 或 60 赫茲，若所在回路電壓長期偏離這
