UP-2210具備充足的數據存儲與靈活的輸入輸出接口，支撐長時間自主錄波與聯動控制。裝置板載八兆字節閃存用于緩存實時趨勢與事件摘要，同時預留Micro SD卡插槽以擴展錄波數據的保存容量，重要故障波形可在本地長期留存而無需依賴網絡。在開關量方面，設備標配八路數字量輸入，最多可擴展至三十二路，用于接入外部告警接點、斷路器狀態或門禁信號；標配兩路數字量輸出則可用于驅動聲光報警或聯動切除回路。配合PQ Secure軟件，本地保存的錄波文件能夠上傳至中心服務器進行歸檔、檢索與多機組網監控，形成從前端采集、本地緩沖到后臺分析的完整數據鏈路。當發生越限事件時，UP-2210可在保存波形的同時觸發數字量輸出與外部系統告警，實現監測與處置的閉環。這種前端采集與后臺管理相配合的架構，使UP-2210既能獨立承擔單點監測任務，也能作為大型電能質量在線系統的分布式采集單元長期穩定運行。

瑞典UNIPOWER UP-2210電能質量分析儀 / 故障錄波記錄儀供電范圍寬，交流85至264伏、45至65赫茲，直流100至365伏，整機功耗僅10伏安。工作環境溫度為負10至正55攝氏度，存儲溫度負40至正70攝氏度，濕度5%至95%相對濕度無凝露，僅限室內使用，可穩定適配變電站繼保室與工業配電間的長期在線監測需求。壁掛、機架與面板三種機型覆蓋不同安裝條件，配合GPS對時與IEC 61850規約，滿足變電站自動化接入要求。 故障記錄可作為供電糾紛取證依據，支撐電網運維整改與合規驗收工作。 獨立瞬態通道量程±2.8kV峰值、帶寬3.1MHz，精準捕捉雷電與開關瞬態過電壓。 擁有壁掛、機架、面板嵌入式三種安裝樣式，靈活部署于空間受限的現場環境。 供電交流85至264V、直流100至365V，整機功耗僅10VA，適合長期在線監測。

UP-2210達到國際IEC 61000-4-30規定的A級測量精度，其采集數據可直接用于電網驗收與電能質量合規判定，滿足電力行業對監測裝置的最高等級要求。電壓測量通道采用四兆歐輸入阻抗、四十千赫茲帶寬與二十四位模數轉換器，幅值測量精度優于百分之零點一；電流通道適配電流互感器二次的一點安或五安規格，長期允許五安、短時峰值可達二百五十安。獨立的瞬態捕獲通道量程為±二千八百伏峰值、帶寬三點一兆赫，能夠精準記錄雷電與開關操作引發的瞬態過電壓。設備采用穩態與瞬態雙采樣架構，分別針對工頻電量與高頻擾動進行優化，確保從緩慢的電能質量趨勢到微秒級的瞬變均不失真，為后續分析與責任界定提供可信的數據基礎。其正反方向有功與無功電能計量達到IEC 62053-22規定的零點二S級精度，適用于關口結算與能效核算場景。憑借上述精度指標，UP-2210輸出的錄波與統計結果可直接作為電能質量驗收與爭議裁定的客觀依據，無需二次校準即可采信，顯著提升了現場數據的權威性。

UP-2210具有寬廣的供電適應性與穩健的環境耐受能力，適合長期無人值守的在線運行。裝置電源支持交流八十五至二百六十四伏、頻率四十五至六十五赫茲，以及直流一百至三百六十五伏兩種輸入方式，可分別接入站用交流屏或直流操作電源，整機功耗僅十伏安。在環境方面，其工作溫度范圍為攝氏零下十度至零上五十五度，存儲溫度可達零下四十度至零上七十度，相對濕度適應百分之五至九十五且無凝露，僅限室內安裝使用。這樣的指標使UP-2210能夠穩定部署于變電站繼電保護室、工業配電間以及箱式變電站內部等溫濕度波動較大的場所。配合可選的GPS對時與IEC 61850規約，裝置可進一步滿足智能變電站對時間同步與自動化接入的嚴苛要求。寬泛的電源適應范圍還允許裝置在主供電源切換或站用直流系統波動時保持不間斷工作，避免因自身掉電而遺漏關鍵擾動記錄。結合堅固的結構設計，UP-2210適合在各類嚴苛工業環境中承擔長期監測職責。

瑞典UNIPOWER UP-2210電能質量分析儀 / 故障錄波記錄儀適用于高低壓變電站與城市配網節點常態化電能質量監測，風電、光伏新能源并網關口電能考核管控，以及大型工廠、數據中心、軌道交通的諧波與電壓擾動監測。其故障記錄可作為供電糾紛取證依據，支撐電網運維整改與合規驗收工作，廣泛服務于工商業配電室供電隱患巡檢。設備支持多方式安裝與豐富電力通訊規約，可輕松融入既有自動化系統。 可測量2至50次諧波與間諧波、Pst/Plt閃變、電壓暫降暫升中斷等核心電能指標。 故障記錄可作為供電糾紛取證依據，支撐電網運維整改與合規驗收工作。 獨立瞬態通道量程±2.8kV峰值、帶寬3.1MHz，精準捕捉雷電與開關瞬態過電壓。 擁有壁掛、機架、面板嵌入式三種安裝樣式，靈活部署于空間受限的現場環境。

UP-2210適用于多種對電能質量敏感的監測與治理場景。在電網側，它可用于高低壓變電站與城市配電網關鍵節點的常態化電能質量監視，以及故障錄波與責任溯源；在新能源側，風電與光伏電站的并網點關口往往需要對諧波、電壓波動與閃變進行考核管控，本裝置能夠長期記錄并出具合規報表。大型工廠、數據中心與軌道交通的供電系統常受非線性負荷影響而產生諧波與電壓暫降，UP-2210可定位擾動來源并評估其危害。在工商業配電室，運維人員利用設備的故障錄波作為用電糾紛的取證依據，支撐與供電方之間的責任劃分與整改驗收。憑借多方式安裝與豐富規約，UP-2210能平滑融入既有自動化體系，成為各類用電環節可靠的電能質量前端感知節點，為電能質量投訴提供客觀可追溯數據。通過在關鍵節點持續部署本裝置，用戶能夠在擾動發生的第一時間獲得完整波形證據，從而快速定位責任方并推動整改落地。

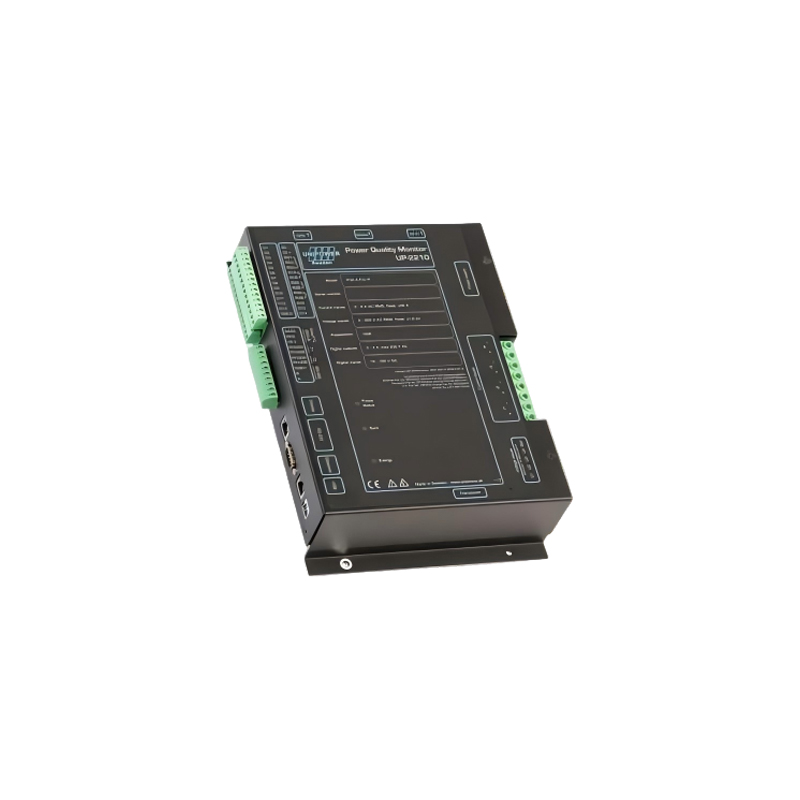

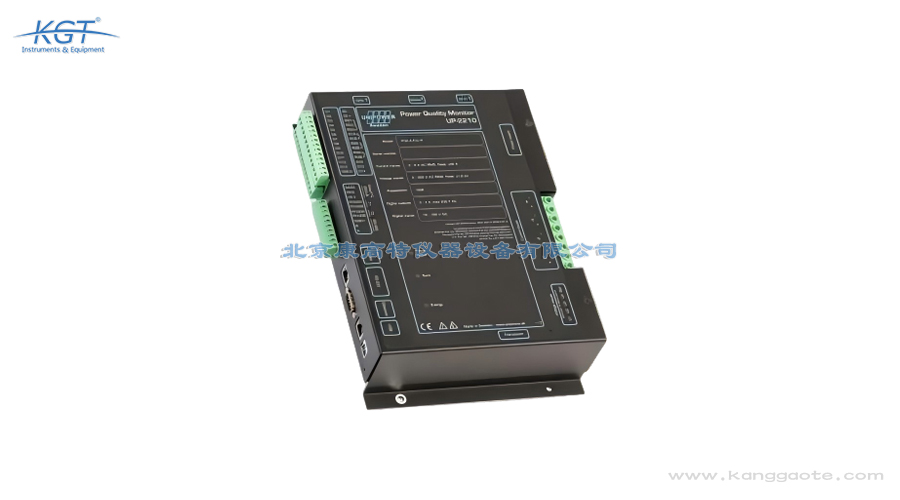

瑞典UNIPOWER UP-2210電能質量分析儀 / 故障錄波記錄儀是符合IEC 61000-4-30 A級標準的固定式電能質量監測與故障錄波一體化裝置，專為五十赫茲與六十赫茲工頻電網的長期在線監測場景而設計開發。該設備內置四路電壓采集通道與四路電流采集通道，能夠同步捕獲穩態電氣參數以及高頻瞬態擾動，將電能質量評估與故障取證兩項任務合二為一。其依托PQ Secure軟件平臺完成測量數據歸檔、異常告警推送以及EN50160合規報告的自動生成，覆蓋供電驗收與用電糾紛取證等關鍵環節。設備同時具備高精度電能計量、越限告警聯動與故障錄波能力，是變電站、新能源場站及大型工商業配電系統開展電能質量治理的核心前端裝備，顯著降低了現場布點難度與后期運維的復雜度。裝置適配三相三線與三相四線等多種電網接線方式，并兼容高壓電壓互感器與電流互感器的二次側接入。

UP-2210在設計與測試上遵循一系列國際與區域標準，確保測量結果的權威性與可比性。其核心電能質量算法符合IEC 61000-4-30的A級要求，諧波與間諧波計算滿足IEC 61000-4-7，閃變?cè)u(píng)估滿足IEC 61000-4-15，并能夠生成符合EN50160的公共供電網絡電能質量統計報告。在電磁兼容方面，裝置滿足EN系列EMC標準，可穩定運行于變電站與工業現場等存在較強電磁干擾的環境。電能計量部分達到IEC 62053-22規定的零點二S級精度等級。依托PQ Secure軟件，UP-2210可將長期監測數據自動整理為標準化的合規報告，直接用于電網接入驗收、電能質量糾紛裁定與定期巡檢歸檔，使監測結論具備可追溯性與法律效力，不同地點部署的多臺裝置所產出數據可采用統一口徑進行比較。標準符合性不僅體現在算法層面，裝置在出廠前還經過嚴密的計量檢定與電磁兼容測試，確保在復雜現場條件下長期保持標稱精度。對用戶而言，這意味著不同批次部署的UP-2210所得數據具備一致的可比性與司法采信基礎。在定期巡檢中，標準化報告也便于監管方快速核驗電能質量水平是否達標。

UP-2210提供豐富的通訊接口與電力行業主流規約，便于融入既有自動化系統與遠方主站。壁掛機型標配RS232與USB接口，并可按需選配以太網口與RS485；機架機型與面板機型則標配雙以太網加USB，還可增配RS485、GPS衛星對時模塊以及4G無線通訊。在協議層面，設備同時支持Modbus、PQDIF與IEC 61850三種標準，其中IEC 61850使裝置能夠無縫接入智能變電站的事件網絡，實現采樣值發布與告警上送。借助上述接口，UP-2210既可就地通過USB導出數據，也能通過局域網或無線網絡長期向中心服務器回傳錄波文件，支撐多臺裝置組網后的集中監控與統一運維，大幅減少現場人工抄錄的工作量。遠端運維人員可實時查看各監測點狀態，并在越限發生時第一時間收到告警通知。這種開放而完整的通訊能力使UP-2210擺脫了傳統儀表孤立運行的局限，成為智能電網數據采集層的重要一環。在大規模監測網絡中，中心平臺能夠統一配置閾值、集中收集錄波文件并自動派發工單，極大提升了運維效率。對于需要跨站點對比電能質量的用戶，標準化規約還保證了不同節點數據格式的一致性。

瑞典UNIPOWER UP-2210電能質量分析儀 / 故障錄波記錄儀板載8兆字節閃存并支持Micro SD卡存儲錄波數據，DI標配8路、最大32路，DO標配2路。設備通過PQ Secure軟件實現數據存儲、告警管理與電能質量報表，并支持多機組網監控，能夠長期保存瞬態錄波與穩態趨勢，為故障溯源與電能質量分析提供完整數據基礎。其獨立瞬態通道帶寬3.1兆赫，可還原微秒級雷電與開關過電壓細節，是故障取證與責任判定的重要依據。 供電交流85至264V、直流100至365V，整機功耗僅10VA，適合長期在線監測。 四路電壓與四路電流通道可同步監測穩態參數與高頻瞬態擾動，覆蓋全面電能指標。 通訊支持Modbus、PQDIF與IEC 61850，適配變電站規約并實現遠程組網運維。
