最直接的一類是量程下限，規格里給出的精度等級都綁定了相應的測量范圍：相線對零線電壓只有在20到300V 有效值之間才保證0.2級，線與線電壓只有在34到520V 有效值之間才保證0.2級，被測值低于下限時這些指標不再適用。第二類是波形特征，波峰因數為2，是相對于所用量程而言的，峰值超過兩倍的波形會被削頂，讀數自然偏低。第三類是時間基準，時鐘誤差在18到28攝氏度范圍內為±5ppm，折合每年3分鐘，超出該溫區之后漂移會加大，對需要把多臺設備記錄精確對齊的任務影響尤其明顯。第四類是諧波階次，標稱的1級覆蓋第1到第63次，但越高次的諧波幅值通常越小，接近0.01V 分辨率時讀數的相對不確定度會明顯上升。最后，電壓回路的保護器件若沒有采用符合 B 特性1到10A 要求的型號，整套安全與計量前提同樣會被削弱。此外，接地形式也左右著電壓限值，三相四線系統為相線對零線277V、線電壓480V，接地型與非接地型的三相三線系統均為線電壓480V，把電壓接到錯誤的限值區間，過載往往先于精度問題出現。環境濕度同樣有要求，25攝氏度下為百分之五到九十五且不得凝露，凝露會在端子與板級之間形成漏電通道。

每一項指標都標注了精度等級與對應的標準編號，可以直接拿來做驗收依據。頻率按 IEC 61557?12 評定為0.05級，測量范圍40到70Hz；相線與零線之間的電壓按 IEC 61557?12 為0.2級，測量范圍20到300V 有效值；線與線之間的電壓同樣按該標準為0.2級，測量范圍34到520V 有效值。諧波需要單獨看，電壓諧波依據 IEC 61000?4?7 達到1級，覆蓋第1到第63次；電壓總諧波畸變率按 IEC 61557?12 為1.0級，量程為0到999%。安全方面，額定沖擊耐壓為4kV，過電壓類別按 IEC 為300V CAT II、按 UL 為300V CAT III，電壓回路要求配置 B 特性1到10A 的保護器件，且該器件須具備 IEC 或 UL 認證。引用這些數據時應當連同標準編號一起寫清楚，因?yàn)椴煌瑯?biāo)準評價的對象并不相同，混用會導致驗收口徑前后不一致。還有一項與安全相關的限定容易被忽略：電壓回路要求配置 B 特性1到10A 的保護器件，且該器件須具備 IEC 或 UL 認證，換成普通器件雖然能夠通電，卻會讓整套認證前提不再成立。此外，額定電壓上限在不同接地形式

兩個 RJ45 網口帶來的最大好處是設備可以串進現有的網絡鏈路，而不必為每臺儀表單獨拉一根網線到交換機，柜內布線因此簡潔很多，交換機的端口占用也隨之下降。功能上它既是 Modbus 網關，又內置了網頁服務器，運維人員用瀏覽器就能查看實時讀數，無需在每臺電腦上安裝專用軟件。協議棧包括 TCP/IP、DHCP 客戶端、基于502端口的 Modbus/TCP、ICMP、網絡對時協議以及文件傳輸協議，接入既有網絡時可直接由 DHCP 分配地址，也可以借助文件傳輸協議把本地留檔的數據取走。網絡對時讓多臺設備的時間戳保持在同一基準上，事后比對不同饋線的事件順序時才不會錯位。此外設備還有一個 USB2.0?A 型接口，可以外接顯示屏就地查看，也可以插入 FAT32 格式的 U 盤完成調試配置，批量部署時這項能力能省下不少時間。雙網口還能用來劃分鏈路，把設備串接在柜內網絡上，同時不影響上位系統的采集通道，做網絡整改時不必停電改線。需要提醒的是，網絡對時依賴于能夠訪問到相應的對時服務器，若現場網絡封閉，應提前規劃時間基準的獲取方式，避免各臺設備各走各的時鐘。

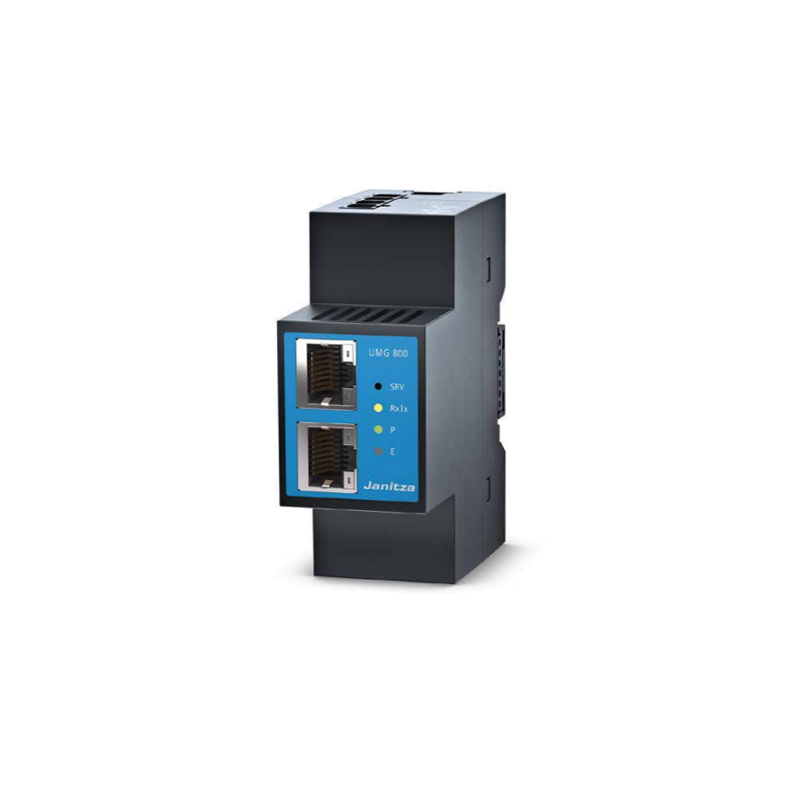

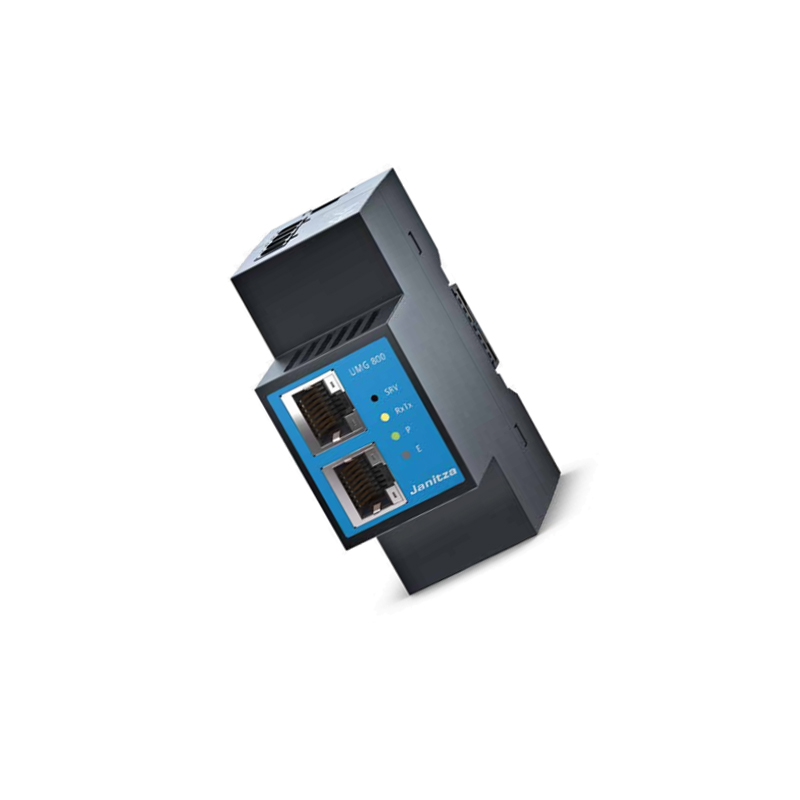

UMG800 是 Janitza 推出的模塊化可擴展能源分析儀，采取導軌式安裝，最大的特點是把完整的電能質量監測能力壓縮進了兩個模數的寬度之內。按一個標準模數18毫米折算，機身寬度約36毫米、高約90毫米、深約76毫米，含插拔式接線端子的凈重約120克，因此柜內空間緊張時也能見縫插針，并且支持任意方向裝配，橫向、豎向或者倒置都不影響使用。它適配符合 EN 60715 的35毫米 DIN 導軌，包括 TS 35/7.5、TS 35/10 與 TS 35/15×1.5 三種規格。功能上集成4GB 內置存儲，可完成電壓、頻率、第1到第63次諧波以及總諧波畸變率的監測，配備雙 RJ45 網口、RS485 與 USB 三類接口，既能做 Modbus 通訊，也能直接通過網頁訪問。防護方面，抗沖擊等級為 IKD7 并依據 IEC 62262 評定，可承受1米自由跌落，環境適應性明顯強于普通的多功能儀表。正因?yàn)轶w積緊湊而功能不減，它常被用在改造項目里替換體積更大的老式儀表，原有的導軌位置無需改動就能直接換裝。時鐘在18到28攝氏度范圍內的誤差為±5ppm，折合每年約3分鐘，長期留檔的事件時間戳依然可靠

諧波通道建立在51.2kHz 的采樣頻率之上，先以較高的速率對電壓波形做等間隔采樣，再按基波頻率做整周期分析。基波的覆蓋范圍為40到70Hz，分辨率0.01Hz，在這個范圍內可以穩定分解出第1到第63次諧波。與之配套的電壓測量前端每相輸入阻抗為3MΩ，自身功耗約0.1VA，接入后對被測回路的影響可以忽略不計。量程方面，相線與零線之間的測量范圍是0到300V 有效值，最大可承受520V 有效值過電壓；線與線之間的測量范圍是0到520V 有效值，最大可承受900V 有效值過電壓；零線與保護地之間為0到300V 有效值。分辨率達到0.01V，波峰因數為2，也就是說被測電壓的峰值不應超過所用量程的兩倍。按這條鏈路采集到的數據最終匯總為各次諧波的含量以及總諧波畸變率，供上位系統或者本地網頁讀取，也可以留存在4GB 的內置存儲器里事后調取。需要說明的是，標稱的1級針對的是電壓諧波，評估電流側畸變時應另行配置相應的測量手段，不宜直接套用這一指標。采樣頻率決定了可分辨的階次上限，這也是它能夠覆蓋到第63次而不止步于更低階次的原因。

接入三相四線系統可以分四步推進。第一步是核對系統電壓是否在允許范圍內，三相四線系統的最高額定電壓為相線對零線277V、線電壓480V，允許正負百分之十的偏差，這一數值在 IEC 與 UL 兩套體系下一致。第二步是卡裝，設備按兩個模數寬度卡入符合 EN 60715 的35毫米 DIN 導軌，安裝方向不受限制。第三步是接線，線纜可選用0.2到4平方毫米的單芯、多股或細絞合導線，若使用帶或不帶絕緣護套的線鼻子則為0.2到2.5平方毫米，剝線長度7毫米，擰緊扭矩0.4到0.5牛米。第四步是確認啟動條件并開始記錄，隨后通過網頁或 Modbus 讀取數據。若需要就地查看而不想每次都開電腦，可通過 USB 接口外接顯示屏，也可以插入 FAT32 格式的 U 盤完成調試配置的導入與導出。合閘之前還要規劃好本地存儲的利用方式，4GB 的容量足以支撐較長時間的連續留檔，但記錄項過多仍會縮短可回溯的時間跨度，因此建議先明確本次要解決的問題，再?zèng)Q定保留哪些量。電壓回路的保護同樣不能省略，須按要求配置 B 特性1到10A 且具備 IEC 或 UL 認證的器件，確認無誤之后再送電。

有三點值得留意。第一是啟動條件，儀表并非一上電就無條件開始工作：相線與零線測量要求 L1 相對零線的電壓大于20V 有效值，線與線測量要求 L1?L2 或 L1?L3 的線電壓大于34V 有效值，低于這兩個門限儀表不會啟動測量，現場若發現一直沒有讀數，應先核對這一條而不是懷疑設備本身出了故障。第二是溫濕度邊界，工作溫度覆蓋?25攝氏度到+70攝氏度，相對濕度在25攝氏度環境下為百分之五到九十五且不得凝露，柜內一旦結露會同時影響絕緣與測量。第三是電池，內部為 CR1632 型3V 鋰紐扣電池并且不可更換，已通過 UL 1642 認證，它主要維持時鐘與掉電后的數據保持，長期處于高溫環境會縮短其服役時間，因此不宜把設備裝在緊貼發熱元件的位置。第四點涉及安裝方位，雖然允許任意方向裝配，但在粉塵較多或者可能滴水的柜內，仍應盡量避免讓接線端子朝上，以減少異物落入的機會。額定沖擊耐壓為4kV，過電壓類別按 IEC 為300V CAT II、按 UL 為300V CAT III，回路設計時應按這兩個限值留出絕緣配合的余量，不能只盯著工作電壓一項。

要分兩層看。第一層是各次諧波的分布，設備依據 IEC 61000?4?7 達到1級，覆蓋第1到第63次，先把每一階次的含量列出來，找出貢獻最大的那幾次，通常三次、五次、七次這類低階奇次諧波是主要來源，據此判斷是不是典型的整流或者變頻負荷所引起。第二層才是匯總指標，電壓總諧波畸變率按 IEC 61557?12 為1.0級，量程0到999%，它把全部63次的影響壓縮成一個百分比，便于橫向比較和長期趨勢觀察，代價是會掩蓋究竟由哪幾次造成。因此判讀順序應當是先看分布再看匯總值，反過來只盯著總畸變率容易把治理方向帶偏。設備內置4GB 存儲，可以把長期趨勢完整留檔，配合網頁或者 Modbus 讀取之后，就能把某次畸變抬升與特定設備的投運時間對應起來。判讀時還要留意量程約定，總諧波畸變率的量程為0到999%，看似寬裕，但當各次含量都很低、接近0.01V 的電壓分辨率時，匯總值的相對不確定度會明顯上升，此時的數字更適合看趨勢而不是作定量結論。若某條回路的讀數長期偏高，應結合該回路所帶負荷的投運記錄一并分析，而不是直接判定為儀表本身異常。

RS485 側為三線制，端子定義為 A、B 和 GND，接線時務必把參考地一并接上，否則共模電壓偏高會讓通訊時好時壞。協議方面它支持 Modbus?RTU 服務器模式，也就是通常所說的從站模式，同時支持 Modbus?RTU 網關，可把串口側的數據轉發到網絡上。波特率可在9.6、19.2、38.4、57.6、115.2kbps 之間選取，同一條總線上的所有設備必須設為同一檔，否則整條總線都無法通訊。終端電阻的設置是現場最容易忽略的一步，本設備通過撥碼開關 S1 完成：位于總線物理末端的那一臺應當把終端電阻投入，中間的站點則必須斷開，投錯位置會造成信號反射，表現為通訊斷續或者校驗錯誤。改造項目里如果在原有總線上新增一臺，記得同時檢查原來末端那一臺是否已經把電阻退出，避免同一條總線上出現兩處終端。另外還要留意線纜規格，主端子可接0.2到4平方毫米的單芯、多股和細絞合導線，剝線7毫米，擰緊扭矩0.4到0.5牛米；通訊類端子略小，為0.2到1.5平方毫米，扭矩0.2到0.25牛米。兩者不可混用同一檔扭矩，壓得過緊或過松都會給長期運行留下隱患。

它面向需要在有限空間內長期駐點采集的三相電力系統，典型落點包括工業廠房、數據中心、樓宇配電以及開關柜內部。在廠房里，可以把它裝在每條主要饋線的柜內，用4GB 的本地存儲連續留檔，再通過通訊接口把數據送到上位系統，實現能耗統計與故障電能質量記錄。數據中心的列頭柜空間通常很緊張，兩個模數的寬度讓它可以和其他器件并排安裝而不必單獨騰出位置。樓宇配電中，它可對三相三線或三相四線系統做電壓、諧波和頻率的采集，支撐改造前后的對比。配電改造與能效管理項目是它最常見的兩類用途，前者需要用數據說明改造之前的真實狀態，后者需要長期趨勢來判斷措施是否見效。由于工作溫區較寬，即便柜體通風條件一般，也能保持連續運行而不中斷記錄。在開關柜內部使用時，由于它支持任意方向安裝，可以順著柜內剩余的空隙布置，不必為了滿足水平安裝而重新排布其他器件。若項目還需要遠程調取，可借助以太網口把本地留檔的數據上傳給上位系統，兼顧就地查看與集中管理兩種需求。
