讀諧波數據時，先看趨勢再看單次極值。把各次諧波含有率按時間展開，若總畸變率隨某臺設備投運而抬升，基本可以鎖定干擾源；若發現基波本身異常，應先確認系統頻率是否在正常值附近，再判斷諧波算法是否失鎖，裝置的基波分辨率為 0.001Hz，足以分辨細微偏移。 讀閃變與電壓擾動時，要把事件與負荷曲線對應起來。電壓暫降常由大型電機啟動或上級電網故障引起，若同一時刻電流出現明顯沖擊，多為本側原因；若電流平穩而電壓下沉，則更可能來自上級電網，責任劃分需要這兩個維度的交叉印證。 讀事件記錄時，注意裝置把電壓跌落與電壓越限分別輸出，數字量響應時間均為 20ms，可據此反推外部告警回路的動作次序。溫度通道應同步對照，若某回路溫升隨諧波升高而同步走高，說明該回路存在附加損耗，治理的優先級應當相應提前。

UMG 605-PRO 是按 IEC 61000-4-30 A 類要求設計的測量裝置，A 類意味著測量方法、時間窗與不確定度都按標準規定執行，不同廠家同類裝置得出的數據可以橫向比較，用于治理效果評估時更有說服力。 它的捕捉能力來自采樣環節。電壓通道每相采樣速率為 20kHz，電流通道同樣為 20kHz，能夠捕獲大于 50μs 的瞬態；基波頻率范圍 15Hz 到 440Hz、分辨率 0.001Hz，直流側或低頻場合也能穩定鎖定基波。電壓通道波峰系數為 2（基于 480V 有效值），電流通道波峰系數為 2（基于 6A），一般峰值不會被輕易削頂。 在此基礎之上，裝置按標準算法給出諧波、閃變與電壓擾動的量值，并把越限與跌落作為事件單獨輸出。電壓跌落事件與電壓越限事件的數字量輸出響應時間均為 20ms，可直接驅動外部告警回路。裝置還帶有 S0 脈沖輸入，最大計數頻率 20Hz，可接入其他計量表的脈沖輸出做交叉比對，驗證兩套數據是否一致。 此外，電壓通道每相輸入阻抗為 4MΩ、功耗約 0.1VA，電流通道功耗約 0.2VA、內阻 5mΩ，接入后對被測回路的負擔很小，這一點在互感器二次回路帶載

第一步確定供電版本。UMG 605-PRO 提供 230V、90V 與 24V 三類版本：230V 版本額定輸入為 95V 到 240V 交流（50/60Hz）或 135V 到 340V 直流，工作范圍為額定值的正負百分之十，最大功耗 3.2W/9VA，過電壓類別 300V CAT II；24V 與低電壓版本另有對應的輸入區間，過電壓類別為 150V CAT II；90V 版本未取得 UL 認證，出口項目或有認證要求的場合需要注意。供電回路須配 6A B 型熔斷器，且應具備 UL/IEC 認證。 第二步確定電流接入方式。電流輸入額定電流為 5A 或 6A，顯示屏分辨率 10mA；若不經互感器直接測量，該回路須用 6A B 特性保護器件，且具備 UL/IEC 認證。現場已敷設互感器二次回路時，按二次額定值對號選擇即可，不必改動一次側。 第三步確認電壓等級。三相四線系統相-中性線最大 277V、線-線最大 480V，三相三線系統線-線最大 480V，超出這一范圍必須經電壓互感器接入。最后核對柜內環境：工作溫度 -10℃ 到 +55℃，相對濕度 5 到 95%（25℃，無凝露），工作海拔

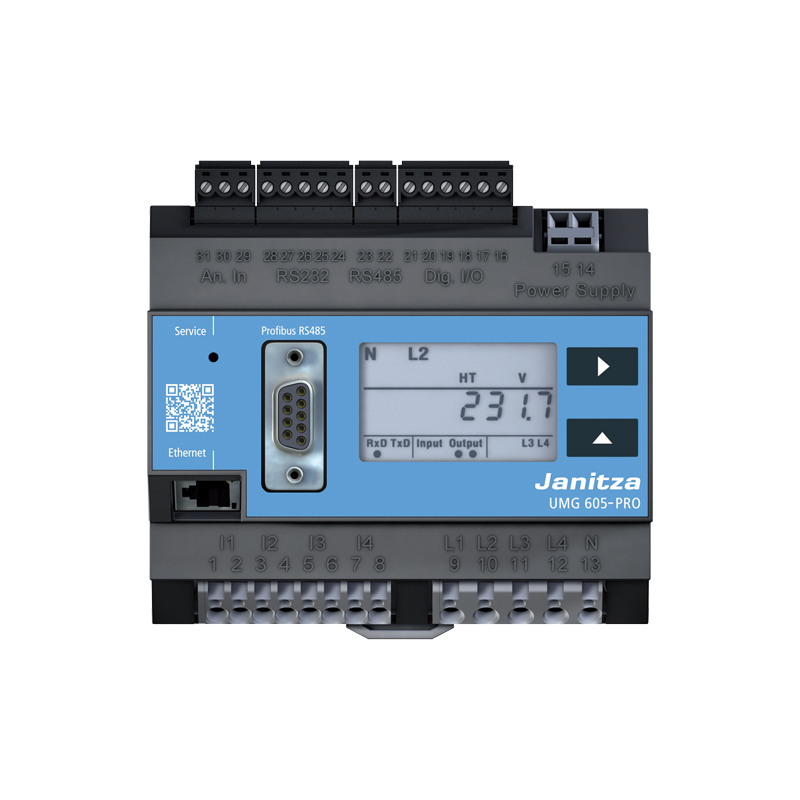

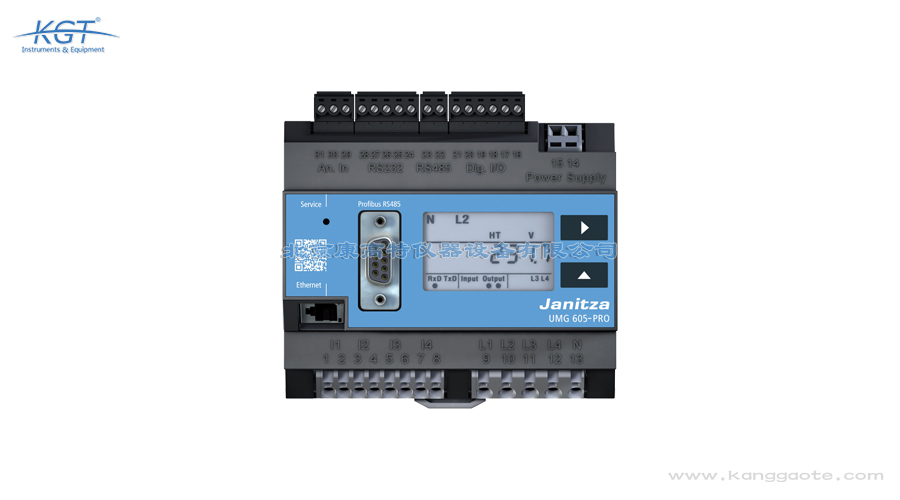

UMG 605-PRO 采用 35mm DIN 導軌安裝，是一臺面向戶內防護型固定安裝的導軌式電能質量分析儀。外形尺寸約為長 107.5mm、寬 90mm、高 82mm，橫向占 6 個模數，凈重 350 克，尺寸符合 DIN 43871:1992，所用導軌符合 IEC/EN 60999-1 與 DIN EN 50022。因此它可以直接卡進配電室、樓宇配電柜和并網柜的標準導軌排上，不必單獨開孔，也不需要另配面板支架。殼體阻燃等級為 UL 94V-0，安裝姿態不受限制，柜內空間緊張時排布比較靈活。 從功能定位看，它同時承擔電能質量監測與能耗計量兩類任務：除電壓、電流、功率之外，還測量諧波、閃變以及電壓暫降與驟升等擾動，并記錄相關事件。通信方面集成以太網、Profibus-DP 與 RS485/RS232，內置網頁服務器并支持 Modbus TCP，既可以就地查看，也能把數據送到上層系統統一歸檔。 需要留意的是防塵防水等級為 IP20，只適合裝在戶內柜體中，不宜放在無遮擋的戶外箱體；設備屬于 II 類防護，依據 IEC 60536（VDE 0106 第 1 部分）評定，依靠雙重絕緣提供防

第一步完成機械安裝。把裝置卡入 35mm DIN 導軌并確認鎖扣到位，運行環境下要求豎直安裝，柜內不必為其增設強制通風措施。 第二步接供電。按所選版本接入對應電壓，供電回路串聯 6A B 型熔斷器；供電端子每個端子只允許接入一根導線，可接入線徑為 0.08 到 2.5mm2（AWG 28-12），使用帶線鼻子或帶護套線端時為 1.5mm2（AWG 16）。 第三步接電壓與電流。電壓電流端子同樣每端子僅允許一根導線，線徑 0.08 到 4.0mm2（AWG 28-12），使用非絕緣或絕緣線鼻子時為 0.25 到 2.5mm2，剝線長度 8 到 9mm。數字輸入輸出與溫度測量端子接線能力為 0.2 到 1.5mm2（AWG 24-16），擰緊力矩 0.25Nm，剝線長度 7mm。 第四步配置與核對。通過以太網或內置網頁服務器設置變比、通信參數與越限門限，隨后把顯示的電壓電流讀數與現場實際值對照，確認一致后再驗證事件記錄能否正常觸發并上傳。 調試完成后，還應做一次完整的功能驗證：人為改變越限門限，觀察兩路數字輸出是否在 20ms 內動作；給開關量輸入加上直流 18V 到 28V 的有

首先是供電偏差。各版本工作范圍均為額定值的正負百分之十，長期偏離會讓內部基準與采樣鏈路離開標定狀態，測量誤差隨之增大，這一點在電壓偏低或波動頻繁的末端回路尤其明顯。 其次是信號幅值與波形。電壓通道波峰系數為 2（基于 480V 有效值），電流通道波峰系數為 2（基于 6A），被測信號峰值超出后會出現削頂，諧波結果因此偏高；電流回路 1 秒短時過載能力為 100A（正弦波），更強的沖擊可能留下殘余影響。基波頻率范圍是 15Hz 到 440Hz，超出后無法保證正確鎖定，諧波階次的計算也就失去意義。 第三是溫度測量鏈路。PT100、PT1000、KTY83、KTY84 的測量不確定度均為量程的正負百分之一點五，傳感器加線纜總阻抗上限為 4kΩ，超過后讀數會明顯偏移；線纜超過 30m 而未采用屏蔽線，容易受現場電磁干擾。溫度輸入刷新周期約 200ms，快速變化的溫度不會被完整跟隨。 第四是安裝環境。相對濕度以無凝露為前提，一旦凝露在端子與內部走線之間形成泄漏通路，讀數會被直接劣化。

在數據中心，UMG 605-PRO 主要承擔兩件事。一是把列頭柜與不間斷電源輸出側的能耗按回路統計清楚，為電能使用效率核算與容量規劃提供實測依據；二是持續盯住電壓擾動與諧波畸變，一旦出現電壓暫降造成服務器電源或變頻器誤動作，可以憑事件記錄回溯到具體時刻與具體回路，而不是停留在猜測。 在光伏與儲能并網柜里，它的價值集中在并網側的電能質量取證。逆變器高頻開關會抬高諧波含量，并網點電壓隨出力波動，裝置記錄的諧波與閃變數據可用于判斷是否需要治理、治理后是否達標。并網柜內空間有限，橫向 6 個模數的寬度便于它和斷路器、保護器件并排安裝。 在工廠配電室則更看重故障溯源。裝置記錄的事件序列配合負荷與諧波趨勢，能幫助判斷擾動來自上級電網還是本側大型設備啟動；溫度輸入可接入 PT100 或 PT1000 監測母排與變壓器接頭溫升，實現電氣量與溫度量的同步觀察。

IEC 61000-4-30 A 類是 UMG 605-PRO 最核心的合規標簽。該標準規定了電能質量測量的具體方法、時間聚合方式與不確定度要求，A 類是其中要求最嚴格的一檔，因此不同廠家、不同批次的裝置所測得的數據具備可比性，用于糾紛取證或治理前后對比時更具說服力。 環境與安全方面，裝置防塵防水等級為 IP20，依據 EN 60529-2014-09 與 IEC 60529:2013 評定，可防止較大的固體異物侵入但不具備防水能力，屬于戶內固定安裝設備。防護等級為 II 類，按 IEC 60536（VDE 0106 第 1 部分）評定，依靠雙重絕緣提供防護，不需要保護接地線。運行環境條件滿足 DIN IEC 60721-3-3，污染等級為 2 級，正常工作時無需強制通風。 結構與安全細節同樣有規范可依：導軌符合 IEC/EN 60999-1 與 DIN EN 50022，外形符合 DIN 43871:1992，外殼阻燃等級 UL 94V-0；電壓與電流通道過電壓類別均為 300V CAT III，測量沖擊耐壓均為 4kV。運輸與存儲適用溫度為 -20℃ 到 +70℃，自由跌落高度

環境方面，工作溫度為 -10℃ 到 +55℃，運輸與存儲溫度為 -20℃ 到 +70℃，相對濕度 5 到 95% 且以 25℃ 無凝露為前提，工作海拔 0 到 2000m，污染等級 2 級。柜體若靠近變壓器、電抗器等熱源，應把裝置布置在通風較好的位置，避免長期貼近高溫部件。 電氣安全方面，供電回路必須配 6A B 型熔斷器并具備 UL/IEC 認證；電壓測量回路需 1 到 10A 保護，不經互感器直接測量電流時回路需 6A B 特性保護。電壓通道過電壓類別為 300V CAT III、測量沖擊耐壓 4kV，接入點不應超出該類別所對應的配電層級。兩路數字輸出為半導體繼電器且不設短路保護，開關電壓最大直流 60V、交流 30V，開關電流最大 50mA 有效值，要驅動較大負載時必須經中間繼電器隔離。 布線方面，開關量輸入、數字輸出與溫度測量線纜在 30m 以內可用非屏蔽線，超過 30m 必須使用屏蔽線纜；每個端子只接一根導線，不允許并接兩根；溫度通道的傳感器與線纜總阻抗不得超過 4kΩ。 日常運行還有兩點容易被忽略。一是裝置雖支持任意安裝姿態，但運行環境條款明確要求豎直安裝，橫置會影響

與只做電度累計的普通電力儀表相比，UMG 605-PRO 的差異體現在三個層面。 第一是測量深度。普通儀表通常只給出電壓、電流、功率與累計電度，而它按 IEC 61000-4-30 A 類給出諧波、閃變以及電壓暫降、驟升等擾動量值，并能捕獲大于 50μs 的瞬態，能夠回答設備為什么跳閘，而不只是回答用了多少電。 第二是系統集成能力。它同時提供以太網、Profibus-DP 與 RS485/RS232 三類接口，內置網頁服務器并支持 Modbus TCP，一臺裝置即可對接多種工業總線，不必為不同的上層系統各裝一塊表，柜內布線和調試工作量都隨之下降。 第三是擴展的測量維度。除電氣量外，它提供溫度測量輸入，支持 PT100、PT1000、KTY83、KTY84，傳感器與線纜總阻抗不超過 4kΩ 即可使用；另有兩路數字輸出和開關量輸入，可把越限事件直接轉成硬接點信號，這部分職責已經超出普通電表的范圍。 此外，它在物理形態上也更省地方：橫向只占 6 個模數，凈重 350 克，導軌安裝即可完成部署，而普通電表若要加裝擴展模塊往往另占柜內空間。電壓通道每相輸入阻抗 4MΩ、功耗約 0.1VA
