UMG 604-PRO 同時配備 RS485 與以太網兩類接口，為上位系統對接提供了靈活選擇。RS485 采用兩針螺釘式端子，支持 Modbus RTU 從站與 Modbus RTU 主站兩種角色，波特率可在九點六、十九點二、三十八點四、五十七點六、一百一十五點二與九百二十一點六千比特每秒之間選擇。以太網側為標準 RJ45 接口，除承擔 Modbus 網關功能外還內置網頁服務器，支持 TCP/IP、Modbus/TCP、NTP、SMTP 郵件、DHCP 客戶端、SNMP、FTP、TFTP 以及 ICMP 等協議，并可通過以太網透?jìng)?Modbus RTU。借助這些協議，運維人員既能用瀏覽器直接訪問設備查看實時讀數，也能把儀表接入能源管理平臺統一采集，實現遠程監控。若現場已有較多串口設備需要集中采集，可以利用以太網透?jìng)鞴δ馨汛阪溌费由斓缴衔粰C(jī)，從而突破串口通訊距離的限制。對于跨車間或跨樓棟的系統，這種組網方式比單純依賴串口總線更靈活，也便于后期擴容時增加監測點。網頁服務器讓現場人員在未安裝專用軟件的情況下也能快速查看讀數，降低了日常巡檢的技術門檻。在網絡安全方面，建議將儀表規劃在獨立的監

在工廠能耗統計場景中，UMG 604-PRO 通常安裝在車間配電柜或高低壓柜內，通過電流互感器接入被測回路，對電壓、電流、功率與電能進行連續采集。其有功電能精度可達零點五級，滿足內部核算與分項計量的需要，配合脈沖輸入還能匯總外部電表的讀數，形成統一的能耗臺賬。借助 RS485 或以太網接口，數據可上傳至能源管理平臺，按車間、產線或重點設備維度拆分統計，識別高能耗時段與異常負荷。諧波測量符合一級要求，可同時評估變頻器等非線性負載造成的波形畸變程度。由于是導軌式固定安裝并支持長期記錄，它比手持儀表更適合作為常態化的能耗與電能質量監測點。與手持式儀表相比，固定安裝還能避免不同人員操作習慣差異帶來的數據偏差，使長期趨勢更具參考價值。由于采集過程是連續而非抽樣的，一些持續時間很短卻被固定間隔巡檢遺漏的異常也能被完整記錄下來，這對于排查間歇性故障尤為關鍵。

UMG 604-PRO 提供三種供電版本以適應不同現場條件。二百三十伏版本額定范圍為九十五至二百四十伏交流或一百三十五至三百四十伏直流；九十伏版本為五十至一百一十伏交流或五十至一百五十五伏直流；二十四伏版本為二十至五十伏交流或二十至七十伏直流。三個版本均允許額定范圍上下百分之十的波動，過電壓類別分別為三百伏二類與一百五十伏二類。選型時除了核對現場電源電壓，還必須注意設備供電回路需要串聯熔斷器，規格為六安 B 特性并通過 UL/IEC 認證，這是保障設備與回路安全的必要條件。此外不同版本功耗略有差異，二十四伏版本最大為五瓦，其余兩個版本為三點二瓦。在供電質量較差、電壓波動較大的區域，優先選擇工作范圍更寬的版本并核對過電壓類別，有助于提升長期運行的穩定性。若現場直流電源較多，也應確認所選版本是否覆蓋直流輸入范圍，避免因交直流混用而選錯型號。

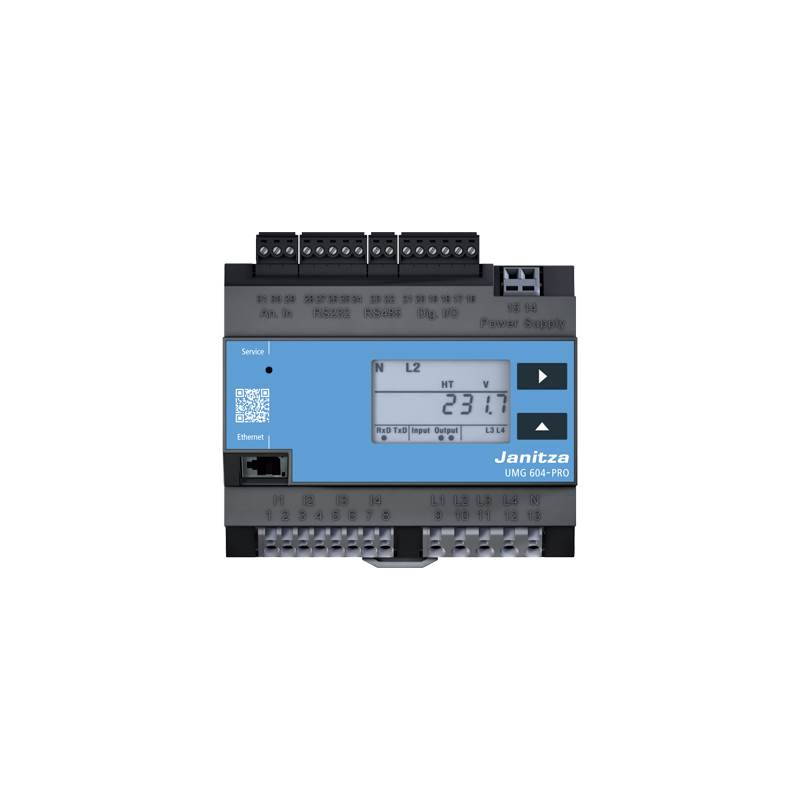

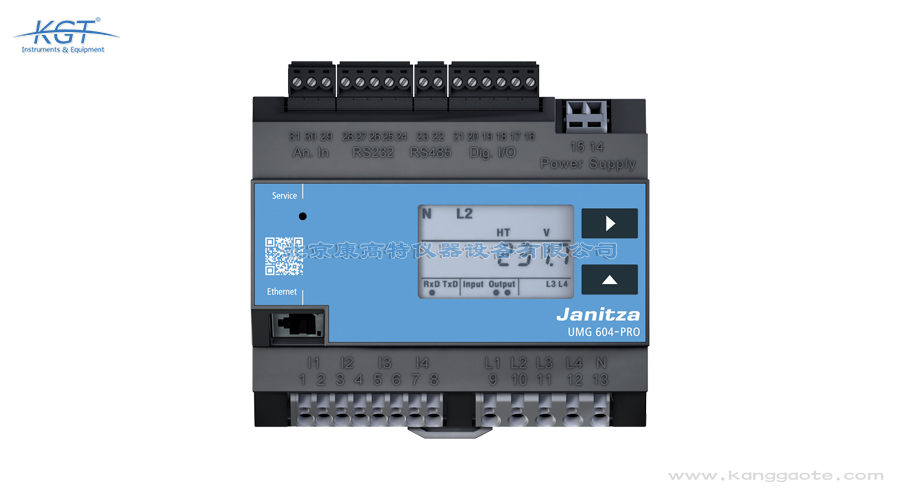

Janitza UMG 604-PRO 是德國 Janitza 推出的導軌式電能質量分析儀，采用三十五毫米標準導軌安裝，整機寬度為六個模數，可以直接卡裝在配電柜內部的標準導軌上，屬于固定式長期在線監測終端而不是手持巡檢儀表。它的核心任務是高精度采集電壓、電流、功率、諧波與電能等電參量，并把這些數據用于能耗統計與電能質量評估。在實際應用中，它常見于工廠配電系統、數據中心以及樓宇供配電系統，用于監測電網諧波水平、統計電能消耗，并排查各類電能質量擾動。它也適合安裝在高低壓柜內，配合電流互感器完成車間設備的分項能耗計量，幫助運維人員實現能耗采集、故障分析與能效管理，滿足工業現場遠程數據上傳的需要。對于需要長期積累基線數據的用戶，這種固定安裝方式還避免了反復接線帶來的接觸誤差與人員往返成本，使歷次測量結果之間具備可比性，也便于按年度觀察負荷變化趨勢。

UMG 604-PRO 的外殼寬度為六個模數，采用符合 UL 94V-0 阻燃等級的材料，抗沖擊防護等級為 IK08 并符合 IEC 62262 標準，能夠適應配電柜內較為苛刻的工況。安裝方式為三十五毫米 DIN 導軌，符合 IEC/EN60999-1 與 DIN EN 50022 標準，可直接卡裝在常規配電柜導軌上，無需額外加工或打孔。儀表內部配有型號為鋰錳 CR2032 的三伏電池并通過 UL 1642 認證，用于維持時鐘等關鍵數據。自帶顯示屏的壽命約為四萬小時，該數值按初始亮度衰減至百分之五十計算。供電端子每個端子僅允許連接一根導線，導線線徑范圍為零點零八至二點五平方毫米，剝線長度為五至六毫米，施工時需按此要求操作。良好的機械防護不僅延長設備使用壽命，也能降低因外殼破損帶來的柜內安全隱患，這在粉塵較多或存在持續震動的車間環境中尤為重要。安裝時應避免將儀表布置在發熱元件正上方或陽光直射處，以減少高溫對顯示屏壽命與測量精度的影響。緊固端子時建議使用合適工具并按規定扭矩操作，防止因接觸不良引發局部發熱。

UMG 604-PRO 具備數據記錄與告警輸出能力，可持續保存測量數據供事后分析，并在參數越限時給出告警信號。為了保證多臺設備或與其他系統的數據能夠按統一時間軸比對，儀表支持 NTP 對時，可通過以太網接口與時間服務器同步。其內部時鐘精度約為每月正負一分鐘，該指標在十八至二十八攝氏度的環境溫度下成立。借助以太網支持的多種協議，記錄的測量數據可以主動上傳到能源管理平臺或發送至指定郵箱，實現無人值守的遠程監測與異常通知。配合脈沖計數功能，儀表還能把外部電表的脈沖量換算成能耗數據，形成電參量與能耗量的統一記錄，便于后續做同比與環比分析。在跨年度的能效審計中，統一的時間基準可以讓不同時期采集的數據直接疊加比較，從而更準確地評估各項改造措施的實際效果。若多臺儀表分散在不同配電柜，時間不一致會導致事件順序判斷出錯，因此建議在網絡條件允許時始終開啟自動對時功能，并在巡檢時抽查時鐘偏差。

UMG 604-PRO 的測量精度在同類導軌式儀表中屬于較高水平，其電壓測量不確定度為百分之零點二，相線電流為百分之零點二五，零線電流為百分之一，功率為百分之零點四，頻率可達正負零點零一赫茲。這些指標均以 DIN EN 61557-12:2008 作為參考標準，諧波測量則符合 DIN EN 61000-4-7 的一級要求。在電能計量方面，配合五安互感器時有功電能可達零點五級，并同時滿足 IEC 62053-22 的零點五 S 級與 ANSI C12.20 的零點五級；配合一安互感器時為一級，無功電能為二級。需要注意的是，設備標稱精度僅在規定量程內有效，被測值必須落在限值以內，超出量程部分不保證精度，這一點在現場配置互感器變比時應提前核算清楚。在把儀表用于內部核算或?qū)ν饨Y(jié)算的場合，事前確認互感器變比與精度等級之間的匹配關系，是獲得可信數據的必要前提。若互感器自身誤差偏大，即便儀表本體精度很高，最終得到的綜合結果仍會偏離真實值，因此選型時應把兩者作為一個整體來考慮，而不是只盯著儀表本身的參數。

部署 UMG 604-PRO 前，首先要確認現場的供電電壓屬于哪一種版本范圍，二百三十伏、九十伏與二十四伏三種版本的適用范圍各不相同，選錯會導致設備無法正常工作甚至損壞。其次要核對電流回路，確認是采用互感器接入還是直接測量，若直接測量必須配置六安 B 特性熔斷器。第三要明確通訊方式，使用 RS485 時需確定波特率與 Modbus 角色，使用以太網則要規劃地址與端口并確保 NTP 時間服務器可達。第四要確認配電柜內有三十五毫米標準導軌空間，且寬度可容納六個模數。最后要注意導線規格，供電端子每端子僅接一根線，線徑與剝線長度需符合要求，以保證長期接觸可靠。把安裝、接線、取數與回放各環節在部署之前梳理清楚，能夠顯著提升一次上線的成功率，減少后期返工與不必要的停機時間。建議先在典型回路上試點一臺，確認通訊、量程與記錄策略都符合預期后，再推廣到其余監測點，這樣可以把問題集中在小范圍內解決，降低整體實施風險。

UMG 604-PRO 的電流測量額定電流為五安或六安，測量量程為零點零零五至七安，顯示屏分辨率為十毫安，采樣速率達二十千赫茲，波峰系數為二。若采用直接測量而不接電流互感器，回路必須加裝六安 B 特性的熔斷器作為保護，該熔斷器需通過 UL/IEC 認證。儀表具備一定的過載承受能力，一秒正弦短時過載可達一百安，測量沖擊耐壓為四千伏，過電壓類別為三百伏三類。電流測量端子為兩針螺釘式，自身功耗約零點二伏安。現場使用時被測電流應落在規定量程內，超出量程不僅讀數無效，也無法保證標稱的測量不確定度，因此互感器變比的選擇需要結合實際負荷電流來確定。對于負荷波動劇烈的回路，建議在選型階段留出一定余量，避免儀表長期工作在量程上限附近而影響讀數穩定性。若被測回路存在明顯的沖擊性負荷，還應關注一秒短時過載能力是否滿足實際工況，以免在啟動瞬間造成測量中斷或器件損傷。

UMG 604-PRO 集成了數字輸入輸出與溫度測量輸入，使其不只是一臺電量儀表，也能承擔輔助的開關量采集任務。數字輸入作為 S0 脈沖輸入時最大計數頻率為二十赫茲，可直接接入帶脈沖輸出的電表完成能耗累計；作為開關輸入時，有效信號為直流十八至二十八伏，典型電流四毫安，無信號狀態為零至五伏且電流小于零點五毫安，響應時間約為二百毫秒。布線方面，非屏蔽線纜最長三十米，超過該長度應使用屏蔽線纜以保證信號穩定。配合溫度測量輸入，儀表可以把柜內溫度與電參量放在同一時間軸上觀察，為判斷散熱狀態與負載變化之間的關系提供依據，也便于發現接觸不良導致的異常發熱。把開關量狀態與電參量同步記錄之后，還能還原設備啟停動作與電量變化之間的對應關系，為分析待機損耗、識別無效運行時間提供依據。對于按工序間歇運行的設備，這種關聯分析往往比單純看電量曲線更能說明問題，也能幫助管理人員制定更有針對性的節電措施。
