影響 Janitza UMG512-PRO 讀數的主要因素來自互感器、接線和環境三部分。首先是電流互感器本身的變比誤差與相位誤差，高精度測量要求互感器在額定一次電流下保持良好線性度，若互感器飽和或二次側接觸不良，功率與諧波結果都會明顯失真。其次是電壓取樣的接入點，如果電壓取自受諧波污染嚴重的支線，測得的畸變率就不能代表整段母線的真實水平。 接線質量同樣關鍵。裝置電流測量端子限定每個端子只接一根導線，若壓接不緊或線徑超出零點二到四平方毫米的范圍，接觸電阻會隨溫度變化而漂移，讀數隨之緩慢偏移。剩余電流通道信號微弱，量程僅到四十毫安，線纜超過三十米而沒用屏蔽線時，空間干擾會直接疊加到讀數上。 環境條件方面，工作溫度超出負十到正五十五攝氏度或出現凝露，都會讓內部基準與采樣通道偏離標定狀態；海拔超過兩千米時散熱與絕緣裕度同步下降。此外，裝置溫度測量輸入的不確定度為量程的百分之一點五，判斷時應把這一不確定度計入邊界，避免把正常波動誤判為異常。

選裝 Janitza UMG512-PRO 之前，先要確認三件事：柜面能否開出一百三十八毫米見方的方孔、柜內是否具備電壓和電流取樣條件、通訊鏈路能否通達。該裝置為面板式結構，開孔公差控制在正的零點八毫米以內，安裝姿態必須垂直直立；如果柜門厚度或橫梁位置不允許垂直嵌入，就需要重新安排盤面位置。 接線方面，電流測量端子每個端子只允許接入一根導線，可接受單芯、多股和細絞合導線，裸線線徑為零點二到四平方毫米，使用絕緣或非絕緣線鼻子時收窄到零點二到二點五平方毫米，剝線長度統一為七毫米，擰緊扭矩控制在零點四到零點五牛米。剩余電流監測回路的端子截面更小，為零點二到一點五平方毫米，扭矩降到零點二到零點二五牛米，且信號線長度在三十米以內可用非屏蔽線，超過三十米必須換成屏蔽線，否則干擾會淹沒毫安級的漏電信號。 環境上，工作溫度范圍為負十到正五十五攝氏度，相對濕度在二十五攝氏度條件下為百分之五到九十五且不凝露，海拔不超過兩千米，污染等級為 2 級。若柜內夏季溫度會超過上限，則要考慮移位或加強散熱。

解讀 Janitza UMG512-PRO 的報表，應當先看諧波，再看閃變，最后結合暫降事件做交叉判斷。諧波部分主要關注電壓總諧波畸變率和各次諧波幅值，裝置給出的總諧波畸變率為 2.0 級，最高分析到三千赫茲。判斷時不能只看某一時刻的數值，而要看全天曲線：如果畸變率隨生產負荷同步升高、停機后回落，問題多半來自本側的非線性負載；若畸變與自身負荷無關，則需要向上游電網追查。 閃變部分要看短時閃變與長時閃變兩條曲線，裝置按 IEC61000-4-15 評定為 A 級，評價范圍覆蓋零點四到十倍短時閃變。短時值反映的是十分鐘內人眼可感知的燈光波動程度，長時值則是對多個短時段做的統計合成，更適合用來評價一個班次或一整天的供電質量水平。 最后是事件關聯。裝置對電壓暫降、暫升、瞬態過電壓均為 0.5 級，電壓中斷的時間標注精度為一個周期。把事件發生的時刻與諧波、溫度、剩余電流曲線對齊，通常就能區分出是外部電網擾動，還是內部設備故障引起的電壓跌落。

Janitza UMG512-PRO 與只做電度計量的多功能表最大的區別在于測量等級和分析深度。它的閃變通道按 IEC61000-4-15 評定為 A 級，而普通儀表往往只給出電壓有效值和功率，根本不評價閃變；它的諧波分析按 IEC61000-4-7 評定為 2 級，可分辨到三千赫茲，而一般表計只做到有限幾次諧波。電能質量事件方面，暫降、暫升、瞬態過電壓和電壓不平衡度均按 IEC61557-12 給出 0.5 級評價，電壓中斷的時間標注精度達到一個周期。 第二個區別是通道的完整性。該裝置除三相電壓電流之外，還留出了剩余電流通道和溫度測量輸入，溫度通道支持多檔電阻量程，最高可覆蓋負九十九到正五百攝氏度的測溫范圍，不確定度為量程的百分之一點五。普通儀表通常需要額外加裝測溫儀或漏電繼電器才能拿到這些數據。 第三個區別是通訊與集成能力。它同時提供 Profibus、以太網和 RS485 三類接口，便于接入不同年代建設的監控系統；兩路數字輸出為光耦隔離，可用于越限告警或聯動。時鐘在負四十攝氏度條件下仍有正負五百萬分之一的精度，年誤差約三分鐘，保證長時間記錄的時間軸可靠。

Janitza UMG512-PRO 的多數測量項都按 IEC61557-12 給出精度等級，這是一部針對電力計量與監測裝置性能評定的國際規范。具體來看，總有功功率、總無功功率、總有功電能、總無功電能與功率因數均為 2 級，總視在功率與總視在電能為 1 級，頻率達到 0.02 級；相電流、實測中性線電流、相與中性點之間電壓、線與線之間電壓、電壓暫降、暫升、瞬態過電壓以及兩類電壓不平衡度均為 0.5 級，剩余電流通道為 1 級，計算得到的中性線電流為 1.5 級。 諧波相關的部分遵循 IEC61000-4-7，電壓諧波與電流諧波都標為 2 級，總諧波畸變率標為 2.0 級；閃變則依據 IEC61000-4-15，短時閃變與長時閃變均為 A 級，這也是判斷該裝置能否用于正式電能質量評估的關鍵依據。 外殼與防護方面，前面板 IP40 與背部 IP20 按 EN60529 評定，抗沖擊 IK07 符合 IEC62262。數字輸出端供電被限定在二十到三十伏直流，屬于安全特低電壓范疇，符合 SELV 與 PELV 的界定，二次回路與人員可觸及部分之間的隔離因此有了明確依據。

Janitza UMG512-PRO 的諧波測量建立在對電壓與電流波形的高速采樣之上。裝置先按周期把交流波形離散化，再用頻譜分解的辦法把非正弦波拆成基波與各次諧波分量，據此給出各次諧波的幅值以及總諧波畸變率。資料標注的電壓諧波與電流諧波分辨能力最高可到三千赫茲，并依據 IEC61000-4-7 評定為 2 級，電壓與電流總諧波畸變率均標注為 2.0 級。 閃變部分遵循 IEC61000-4-15 的方法，通過對電壓波動的統計處理得出短時閃變值和長時閃變值。資料給出的評價區間覆蓋零點四到十倍短時閃變，裝置本身被列為 A 級，也就是說它既能給出瞬時波動的量化結果，也能支撐較長時段的可接受性判斷。 需要說明的是，諧波與閃變的結果并不是孤立數字，它們與該裝置同周期記錄的電壓有效值、頻率與不平衡度相互印證。當某次諧波升高同時伴隨接頭溫度升高或剩余電流增大時，運維人員就能把電氣異常與物理發熱聯系起來，從而更快鎖定問題出在哪一段回路。

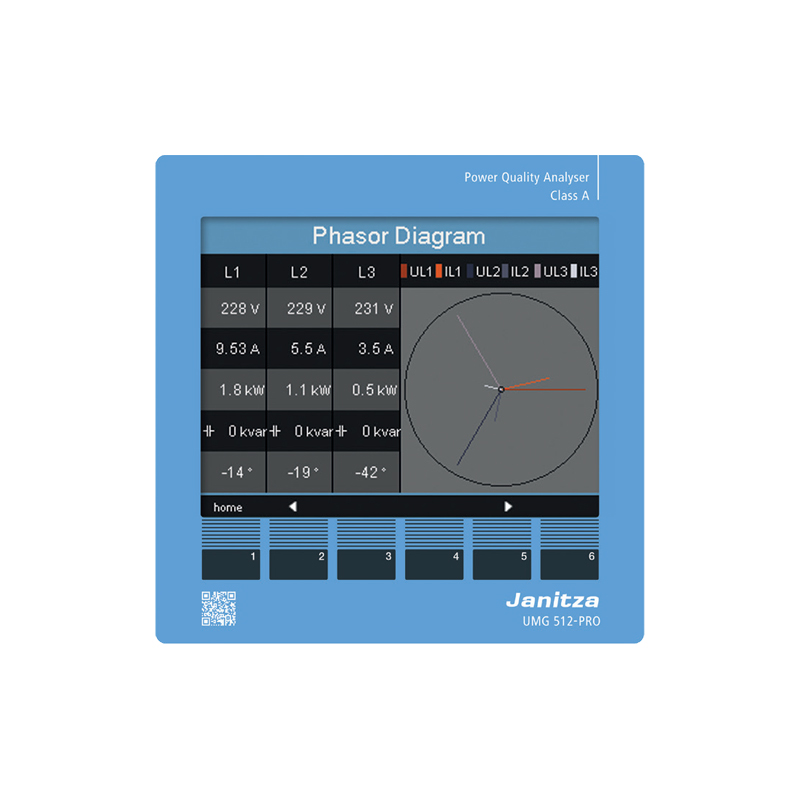

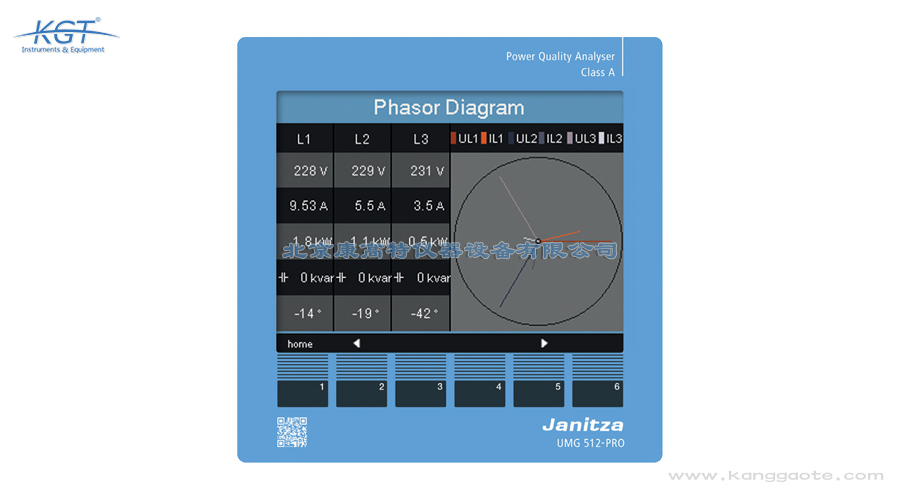

Janitza UMG512-PRO 是一臺按 A 級要求設計的電能質量分析儀，同時承擔電力參數計量與運行狀態監測兩類任務。它采用一百三十八毫米見方的面板式結構，開孔尺寸與常見的方形盤面儀表相近，可以直接嵌入低壓開關柜的柜門或儀表室，替換原有盤表而不必重新排布柜內空間。設備要求垂直直立安裝，背部不需要強制通風，因此在元件密集的配電柜內也能長期連續運行。 在功能上，它以三相電壓和三相電流為輸入，實時算出有功功率、無功功率、視在功率以及各自的電能累積量，并同步給出功率因數與系統頻率。在此基礎之上，裝置繼續完成諧波分解、短時閃變與長時閃變評價、電壓暫降與暫升的事件捕捉。除此之外，它還預留了剩余電流通道和溫度測量通道，可以把漏電趨勢與母排或電纜接頭的溫升并入同一套記錄。 外殼防護方面，前面板達到 IP40，背部為 IP20，均按 EN60529 評定；外殼抗沖擊能力為 IK07，符合 IEC 62262 的要求。這樣的組合使它適合工廠配電室、樓宇配電間以及需要長期無人值守的場合。

Janitza UMG512-PRO 裝機后的接入工作分三步走。第一步是物理鏈路：裝置同時提供 Profibus、以太網和 RS485 三類接口，現場按監控系統既有的總線類型擇一接入即可，通常不必額外增加協議轉換網關。若上位機距離較遠，需要注意總線本身的敷設規范，避免把通訊線與動力電纜長距離并行。 第二步是點表配置。裝置可輸出三相電壓電流、功率、電能、功率因數、頻率、諧波與閃變指標，同時還有剩余電流和溫度通道的數據。接入時不必把全部量都搬到數據庫，通常按用途分層：能耗統計取電能和功率，電能質量評估取諧波、閃變與暫降事件，設備狀態取溫度和剩余電流。 第三步是時間同步與投運校驗。裝置內置時鐘在負四十攝氏度條件下精度為正負五百萬分之一，年誤差約三分鐘，投運時應先校時并寫入運行記錄，保證事件順序與上級系統一致。兩路數字輸出可用于越限告警，它們為光耦隔離且共地，最大開關電壓六十伏直流、最大開關電流五十毫安有效值，響應時間為二百毫秒，最高開關頻率二十赫茲，接入外部繼電器時要按這個能力留出余量。

Janitza UMG512-PRO 主要服務于工廠配電系統、數據中心和樓宇供配電系統三類場景，解決的是電壓擾動看不見、能耗說不清、故障查不到源頭這三個問題。在工廠里，變頻驅動、整流設備和電焊負載會持續向電網注入諧波，造成電容柜鼓包、電纜發熱和保護裝置誤動作。該裝置長期掛在進線或重點饋線上，把諧波水平、閃變程度和電壓暫降事件逐條記錄下來，治理前后有沒有改善就有了可比的數據。 在數據中心，供電連續性優先，一次幾十毫秒的電壓暫降就足以讓服務器重啟。裝置對電壓暫降、暫升和瞬態過電壓都有 0.5 級的評價能力，電壓中斷事件的時間標注精度可達一個周期，配合內置時鐘可以把每一次異常定位到具體時刻，進而與上級電網或內部切換動作對照。 此外它還被用于新能源并網點與配電室日常運維。得益于能耗計量與溫度、剩余電流采集的組合，同一臺設備既能給出分時電度，也能反映接頭溫升和絕緣劣化趨勢，讓巡檢從定期肉眼查看轉為依據曲線判斷。

現場使用 Janitza UMG512-PRO 時，最容易出問題的是接線和環境兩類細節。電流回路的端子每個只允許壓接一根導線，多根并接會造成接觸電阻不均，進而引入測量偏差和局部發熱；剝線長度要控制在七毫米，過長則裸露導體外露，過短則可能壓在絕緣層上；擰緊應按零點四到零點五牛米的扭矩執行，憑手感擰緊往往偏松，長期運行后容易松動。 剩余電流回路更敏感。該通道量程只到四十毫安，信號線在三十米以內才允許使用非屏蔽線，超過就必須改用屏蔽線并把屏蔽層單端接地，否則空間電磁場會在測量值上疊加一個虛假的漏電讀數。溫度測量輸入同樣要按電阻量程匹配傳感器，幾檔量程分別對應不同的測溫區間，選錯檔位會直接導致溫度顯示失真。 環境方面，裝置工作溫度為負十到正五十五攝氏度，相對濕度在二十五攝氏度時為百分之五到九十五且不凝露，海拔不超過兩千米，污染等級 2 級，運輸與存儲可承受負二十五到正七十攝氏度。柜內若出現凝露或嚴重粉塵，即便電氣參數仍在范圍內，也應先改善柜體密封與通風。另外數字輸出端不帶短路保護，外部回路要自行加裝保護措施。
