UMG509-PRO 集成了剩余電流監測以及 PT100 與 PT1000 兩類溫度傳感器的接入能力，這讓它不只是一臺電量?jī)x表。剩余電流監測可用于發現絕緣劣化或接地故障的早期征兆，在故障尚未發展為停電事故之前給出提示；溫度采集則可監視關鍵部位如母排連接點、電纜接頭或變壓器本體的溫升變化。把溫度、漏電流與電參量放在同一時間軸上觀察，運維人員能夠判斷溫升是否與負荷增長同步，或者是否與諧波含量相關。這類關聯分析對于制定檢修計劃、避免突發故障具有實際價值，也讓設備從單純的監測終端變成設備狀態管理的組成部分。需要提醒的是，溫度傳感器的安裝位置直接決定監測是否有效，應優先選擇發熱風險最高的連接點，并確保感溫元件與被測表面接觸良好。若安裝位置不當或接觸不實，測得的溫度會明顯低于真實值，反而造成誤判，讓隱患被看似正常的數據掩蓋。

UMG509-PRO 的過電壓類別為三百伏三類，供電回路需配置六安 B 型熔斷器并通過 UL/IEC 認證，這是保障供電回路安全的基本要求。設備使用型號為鋰錳 CR2450 的三伏電池并通過 UL 1642 認證，用于維持時鐘等關鍵數據。其時鐘工作溫度范圍為零下四十至零上八十五攝氏度，精度為正負五百萬分比，折算下來每年誤差約三分鐘。穩定的時鐘對于多臺設備之間的事件順序判斷非常重要，尤其在排查跨區域擾動來源時，時間偏差會直接導致因果關系判斷出錯，因此在條件允許時應結合網絡對時功能統一時間基準。在部署多臺設備的項目中，建議建立統一的設備臺賬，記錄安裝位置、通訊地址與時間偏差情況，并定期抽查核對。若發現某臺設備的時鐘偏差明顯偏大，應及時排查電池狀態或啟用網絡對時。良好的時間一致性不僅能提升事件分析的準確性，也能讓跨系統的報表合并變得更加順暢。

UMG509-PRO 的設備外形尺寸約為長一百四十四毫米、寬一百四十四毫米、高七十五毫米，帶接線端子的凈重約一千零八十克。這一尺寸屬于標準的面板開孔規格，便于替換或新增在既有柜面上，也適合安裝在空間相對充裕的開關柜面板位置。設備采用導軌或柜式安裝方式，配合豎直安裝的要求，施工時應預留足夠的接線與散熱空間。由于無需強制通風，柜內不必額外配置風扇，這減少了后期維護工作量，但也意味著應避免將其安裝在熱源正上方或完全密閉的高溫區域，以免影響長期穩定性與測量可靠性。若柜面開孔尺寸已經標準化，替換或新增設備時通常無需重新加工面板，這能顯著縮短改造周期并減少停電時間。施工前應確認面板厚度與固定方式是否匹配，并核實背后是否有足夠的深度容納接線與端子。對于需要密集布點的項目，提前統一開孔規格可以讓后續擴容變得更加簡單，也便于備品備件的統一管理。

UMG509-PRO 的測量精度可達零點二 S 級，屬于同類產品中的較高水平，能夠勝任對計量準確性要求較高的場合。它具備每相二十千赫茲的采樣率，這有助于快速捕捉持續時間很短的瞬態擾動，避免常規低采樣設備把瞬態峰值平滑掉而造成漏判。可記錄的電能質量事件包括電壓暫降、閃變與瞬態擾動，配合諧波與相位角數據，用戶可以還原擾動發生時的電氣狀態。需要注意的是，設備適用于防護型固定安裝，安裝時應當豎直布置并可靠連接保護接地線，防護等級為 I 類并符合 IEC 60536 標準，這些條件是保證設備長期穩定運行與人員安全的必要前提。在實際使用中，采樣率與記錄時長往往需要權衡：采樣率越高，單位時間內產生的數據量越大，可記錄的總時長就越短。因此建議先明確本次測量的重點是捕捉瞬態還是統計趨勢，再據此確定記錄策略，避免事后才發現關鍵時段的數據已被覆蓋或者細節不足。

UMG509-PRO 適用于防護型固定安裝，安裝姿態為豎直，無需強制通風。前面板防護等級為 IP40，背面為 IP20，均依據 EN60529 評定。工作溫度范圍為零下十?dāng)z氏度至零上五十五攝氏度，相對濕度在二十五攝氏度環境下為百分之五至九十五且無凝露，工作海拔為零至兩千米，污染等級為二級。運輸與儲存溫度范圍為零下二十五至零上七十?dāng)z氏度，自由跌落高度為一米。安裝時必須可靠連接保護接地線，防護等級為 I 類并符合 IEC 60536，這一點在金屬柜體內安裝時尤其不能省略，否則既影響人身與設備安全，也可能引入干擾影響測量穩定性。若安裝環境的濕度長期偏高，應考慮在柜內采取防潮或加熱措施，因?yàn)槟恫粌H影響測量，還可能造成絕緣下降甚至短路。在海拔較高的地區，還應關注兩千米這一上限是否滿足現場條件。定期檢查前面板密封與接線端子的緊固狀態，是維持防護等級與長期可靠性的必要工作。

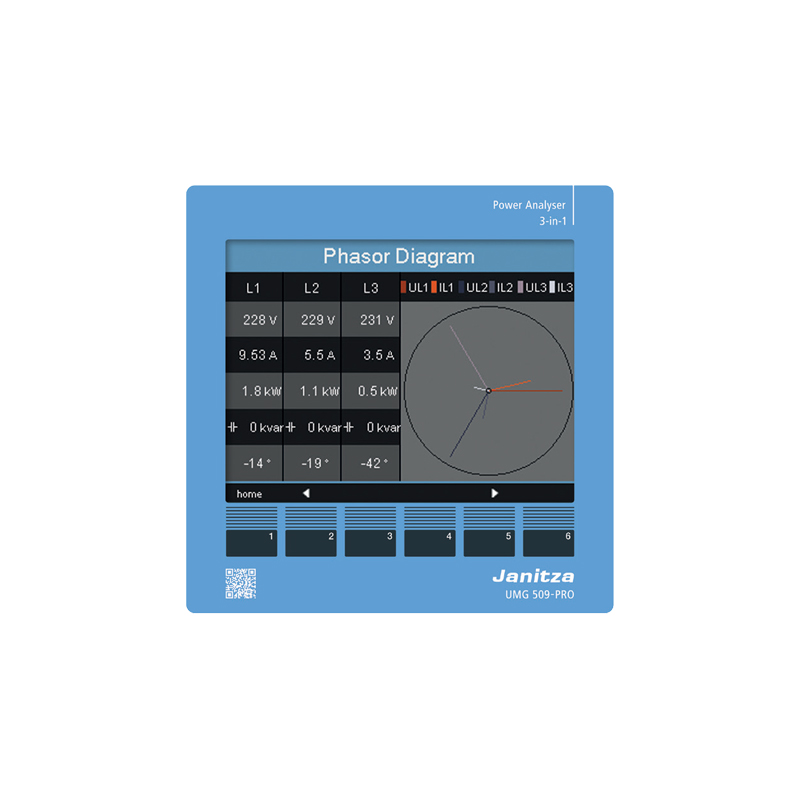

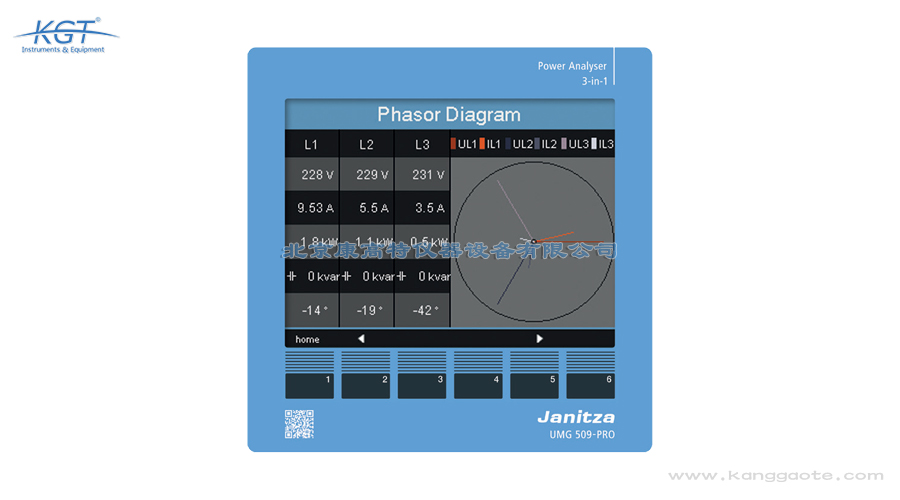

UMG509-PRO 的面板支持相量圖顯示，可直觀呈現三相電壓與電流的幅值及相位關系，這對現場判斷接線是否正確非常有幫助。當出現相序錯誤、互感器極性接反或某相接線松動時，相量圖會立刻呈現出與正常工況明顯不同的形態，比逐項核對數值更容易發現問題。此外，通過相位角信息還能判斷功率因數偏低究竟是滯后還是超前，為無功補償裝置的整定提供依據。對于需要在短時間內完成多點巡檢的人員來說，這種可視化方式顯著提升排查效率，也能減少因誤判接線而導致的返工與重復停電，讓現場工作更加可控。除了判斷接線，相量圖還能幫助識別三相不平衡的程度與性質，例如是否存在某相長期偏載。結合諧波與功率數據，人員可以進一步分析不平衡究竟是由單相大負荷還是由某相接觸不良引起，從而采取均衡負荷或檢修接點的不同措施，而不是籠統地歸因于電網側。

在光伏儲能系統中，UMG509-PRO 可用于監測并網點的電壓、電流與諧波水平，評估逆變器等電力電子設備對供電質量的影響。由于這類系統中存在大量電力電子裝置，諧波與瞬態擾動相對突出，零點二 S 級的測量精度與每相二十千赫茲的采樣率有助于還原真實波形。同時，剩余電流與溫度采集能力可用于監視儲能柜內的絕緣狀態與電池艙溫升，與電量數據形成互補。部署在高低壓開關柜內時，它既能完成能耗計量，也能在出現異常時提供帶時間戳的事件記錄，為后續的故障溯源與責任界定提供依據。此外，儲能系統的充放電切換會帶來頻繁的功率方向變化，儀表需要具備雙向計量能力才能正確統計充入與放出的電量，否則能耗報表會出現明顯偏差。在選擇測點時，應同時覆蓋并網側與儲能側，以便對比分析損耗與效率，并為系統運行策略的優化提供客觀的數據支撐。

Janitza UMG509-PRO 是德國 Janitza 推出的高性能三合一電能質量分析儀，具備電壓、電流、功率、諧波與相位角等全面電參采集能力，測量精度可達零點二 S 級。它可以捕捉電壓暫降、瞬態與閃變等電能擾動，同時集成剩余電流監測以及多種溫度傳感器的接入能力，把漏電與設備溫升納入同一臺設備的管理范圍。設備搭載以太網、RS485 與 Profibus 多類通訊接口并內置網頁服務器，面板可顯示相量圖，采用導軌或柜式安裝。它廣泛用于工業廠房、數據中心、樓宇配電以及光伏儲能等供配電系統，承擔電能計量、電能質量監測與故障溯源等任務，也可部署在高低壓開關柜內完成諧波、不平衡度與電壓擾動分析。對于需要同時關注電量、電能質量與設備運行狀態的場合，這種一體化設計可以減少儀表數量與柜內空間占用。在光伏與儲能等新型配電場景中，這類能力尤為實用，因?yàn)橄到y(tǒng)本身的工況變化比傳統負荷更快。

選型時應先明確監測目標。若只需要基礎的電壓、頻率與諧波數據用于能耗采集，結構更簡單的型號即可滿足，單點投入也更低；若需要同時覆蓋剩余電流、溫度、相量圖以及 Profibus 等工業總線接入，UMG509-PRO 的一體化能力會更有優勢，因?yàn)樗言拘枰嗯_(tái)儀表完成的工作集中到一臺設備上。此外，零點二 S 級的測量精度與二十千赫茲的采樣率適合對數據質量要求較高的場合。因此建議先列出必須監測的物理量與通訊要求，再判斷是否值得為這些附加功能付出更高的設備投入。此外還應考慮后期維護的便利性，包括固件升級方式、備件供應與人員熟悉程度。功能越豐富的設備往往需要更多的配置工作，若團隊缺乏相應經驗，反而可能因?yàn)樵O(shè)置不當而得不到有效數據。因此在決策時，把功能需求、人員能力與總體投入放在一起衡量，通常比單純比較參數更接近實際。

UMG509-PRO 配備以太網、RS485 與 Profibus 多類通訊接口，并內置網頁服務器，可適應不同自動化架構的接入需求。以太網適合接入能源管理平臺或上位監控系統，實現數據的遠程調取與集中展示；RS485 常用于 Modbus 組網，連接既有串口設備；Profibus 則便于接入工業現場總線系統。內置網頁服務器意味著現場人員無需安裝專用軟件，直接用瀏覽器即可查看實時讀數與相量圖，降低了日常巡檢的技術門檻。多協議并存的特性使同一臺設備既能用于新建的以太網架構，也能融入傳統的現場總線環境，減少改造時的替換成本。在進行系統集成時，還應提前規劃地址分配與通訊參數，并與自動化或能源管理系統的負責人確認點表內容，避免上線后反復調整。若現場同時存在多品牌設備，建議統一采用通用協議以降低后期維護的復雜度。此外，網頁訪問功能雖方便，也應納入賬號與網絡訪問管理，防止未經授權的操作。
