安全邊界由測量類別決定，PQ-Box100的安裝測量類別為CAT IV 300V或CAT III 600V，接入點的預期瞬態過電壓水平必須落在該范圍之內，若要測量更高電壓等級的一次系統，只能通過合規的電壓互感器降壓后再接入，絕不能直接搭接。電流回路有一條容易被忽視的硬約束：電流輸入端對地的最大電壓為30V有效值，因此傳感器輸出側不得處于高電位，若從互感器二次回路取信號，二次繞組必須已可靠接地，并且嚴禁使電流互感器二次側開路。接線作業應在兩人監護下進行，穿戴與系統電壓等級相匹配的絕緣手套與護面屏，先連接參考地與中性線再連相線，拆除時按相反順序執行。儀器雖有IP65防護并能在-20℃至+60℃下工作，但運輸存儲溫度上限為+80℃，長時間暴曬在密閉車廂內應避免；相對濕度須低于百分之九十五且不得凝露，從低溫環境移入溫暖場所時應等待表面回溫再通電。斷電應急供電僅能維持20s，其作用是防止記錄斷檔，不能當作可用的續航手段。測試結束先停止記錄再拆線。

PQ-Box100廣泛適用于電力電網、工礦企業與工業配電系統，可承擔高低壓電網電能質量的常態化監測任務。典型應用包括電壓諧波與間諧波含量測定、三相不平衡度評估、閃變水平核查，以及電壓暫降與驟升等異常現象的捕捉。在電力運維巡檢中，它能長期蹲守在變電站或配電室內，把偶發擾動完整記錄下來；在電能質量整改驗收中，它能給出改造前后的對比統計量，作為工程效果的判定依據；在設備負荷與能耗分析中，它的負荷分析與電能計量功能可以刻畫負荷曲線與用電構成；在電網故障排查溯源場合，專家版的故障錄波能把擾動瞬間的波形細節還原出來，幫助區分是電源側來波還是本地負荷引起。由于防護等級為IP65且工作溫度下限達到-20℃，寒冷或多塵的戶外環境同樣可以布點。供電方面支持交流100-280V與直流140-240V寬范圍輸入，現場取電靈活，斷電瞬間還有鎳氫電池維持20s，避免因短時失電造成記錄斷檔。

選擇的第一條分界線是是否需要故障錄波，這項功能只有專家版具備。如果測試目標是電壓質量合規性統計、諧波與間諧波含量、閃變、不平衡度、負荷曲線與電能計量，標準版的PQ-Box100已經足夠，因?yàn)檫@些量的測量方法與準確度指標在兩個版本上是一致的。如果任務偏向故障溯源，需要看到擾動發生瞬間的完整波形細節，例如判斷保護誤動的起因或分析沖擊性負荷的投切過程，就應當選擇專家版，讓錄波數據與統計數據互相印證。電流通道的配置取決于被測回路的電流量級與導體形狀：母排或粗電纜、需要繞過狹窄空間時選羅氏線圈，因其柔性好且不受鐵心飽和限制；中小電流的圓形導體可選迷你鉗，低量程下信噪比更好；若從電流互感器二次回路取信號，則應配用相應的適配器套件。無論選哪種，都要注意電流輸入的最大電平限制，2011年1月之后出廠的設備為700mV有效值，更早期設備為230mV，且電流輸入端對地電壓不得超過30V有效值。

準確度指標按IEC 61000-4-30 A級的誤差限值給定，逐項都有明確邊界。基波有效值電壓在標稱電壓百分之十到百分之一百五十范圍內誤差不超過標稱值的0.1%；基波相位角在標稱電壓一半到一點五倍、頻率偏差不超過百分之十五時誤差不超過±0.15°；二次至五十次諧波與二次至四十九次間諧波在測量值處于標稱電壓百分之一到百分之十六時誤差為讀數的±5%，低于百分之一時按標稱值的±0.05%考核；頻率誤差不超過±5mHz；閃變?cè)陔妷翰▌?dòng)幅度處于萬分之二到五分之一區間時誤差為讀數的±5%；暫降與驟升的剩余電壓誤差為標稱值的±0.2%，持續時間誤差不超過±20ms；不平衡度在讀數百分之一到百分之五范圍內誤差不超過±0.15%。抗干擾依靠輸入隔離與共模抑制實現，電壓通道在工頻下抑制能力為85dB，在千赫茲量級為60dB，電流通道的共模影響以微安每伏計。溫度帶來的附加誤差為每開爾文35ppm，供電與串聯干擾影響低于1ppm，因此現場環境波動不會顯著改變結論。

PQ-Box100的核心原理是高分辨率同步采樣加標準化的時間聚合。四路電壓與四路電流信號先經隔離輸入電路進入24位模數轉換器，形成連續的數字樣本流；隨后儀器以基波周期為基準對樣本做鎖相跟蹤，把連續數據切分成標準規定的基本測量區間，再逐級聚合成更長的統計窗口，這正是A級測量對時鐘與聚合鏈路的嚴格要求所在。在每個區間內，儀器同時完成有效值計算、離散傅里葉變換以分離二次至五十次諧波和二次至四十九次間諧波、頻率測定、三相對稱分量分解以求不平衡度，以及依據視覺感知加權模型求取短期與長期閃變值。電壓暫降、驟升與中斷依靠半周期有效值序列與設定的門檻判定起止時刻，因而能給出剩余電壓幅值和持續時間兩個維度的結果。紋波控制信號則在指定頻點上做窄帶分析，用于核查載波信號的注入水平。電流通道通過外接迷你鉗或羅氏線圈耦合，最大輸入為700mV有效值，峰值1000mV，信號在儀器內部按所設變比換算成一次側數值。

現場投運的順序是先確認系統與量程，再完成信號接入、參數設定與記錄啟動。第一步核對被測系統的標稱電壓與接線形式，確認作業點的絕緣配合不超過CAT IV 300V或CAT III 600V，隨后按相序把三相電壓引線接到對應端子，中性線與保護地端子也要可靠連接，參考地缺失會直接影響相電壓與不平衡度的計算。第二步安裝電流傳感器，羅氏線圈或迷你鉗的箭頭朝向負荷方向，鉗口須完全閉合，柔性線圈的搭扣要壓緊；如從互感器二次回路取信號則改用適配器套件，并注意電流輸入端對地電壓不得超過30V有效值。第三步接入工作電源，交流100-280V或直流140-240V均可，儀器功耗低于8VA，關閉背光后低于4.7W，長期布點時可顯著降低取電壓力。第四步在六行三十字符的界面上設定標稱電壓、標稱頻率、電流變比、記錄周期與事件觸發門檻。第五步啟動記錄并核對實時讀數，確認三相幅值與相角合理后方可離場，2GByte存儲可支撐長周期留存，結束后經USB導出數據分析。

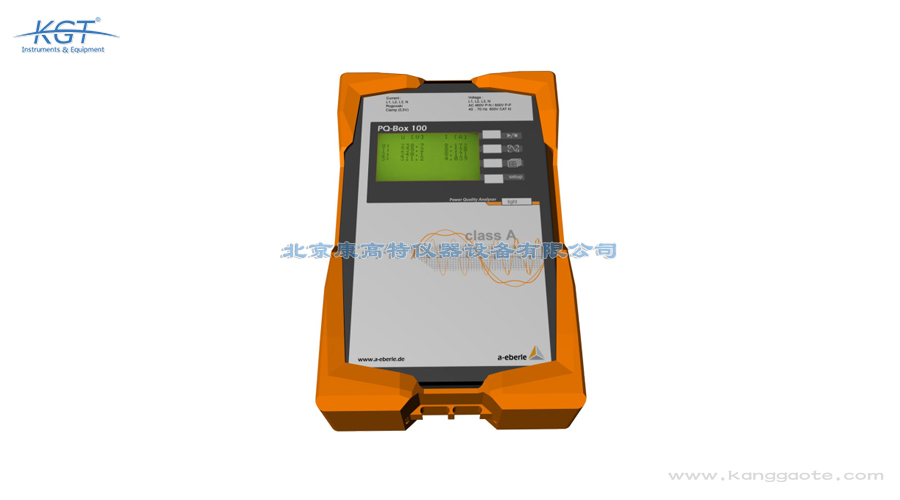

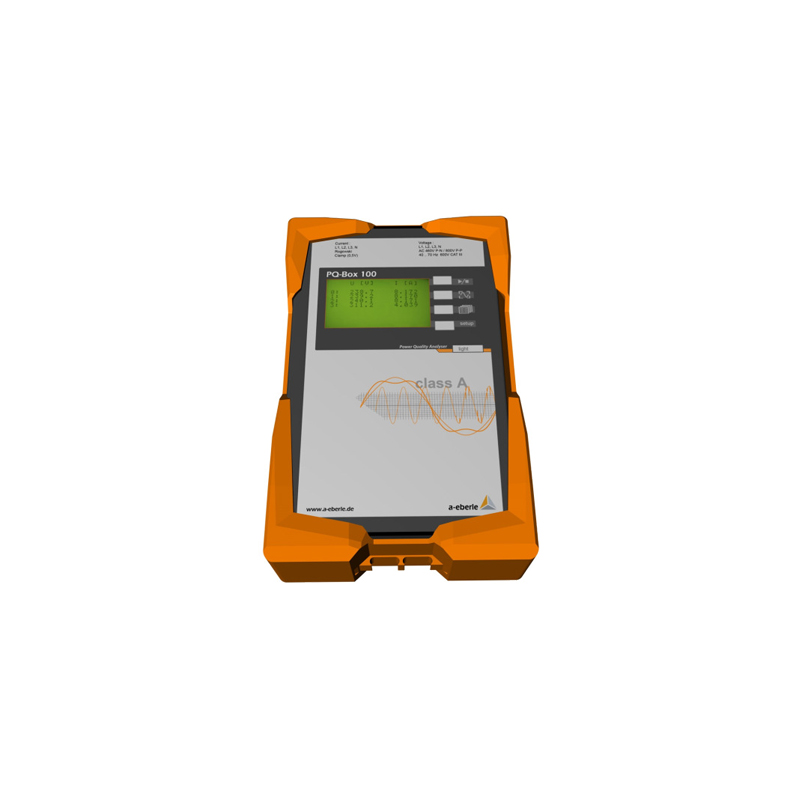

德國A. Eberle PQ-BOX100電能質量分析儀是一臺完全滿足IEC 61000-4-30 A級要求的高精度電能質量分析儀，適用于低壓、中壓與高壓全層級電網的電壓質量測量。整機配置四路電壓輸入與四路電流輸入，電壓端子分別對應三相、中性線與保護地，內部采用24位模數轉換器保證細小畸變量也能被分辨出來，配合2GByte存儲容量與USB接口完成長周期數據留存和導出。在功能層面，它可以依據歐洲電壓特性標準以及公用電網與工業電網的兼容水平標準開展電壓質量評估，同時具備負荷分析、電能計量與紋波信號分析能力，專家版還額外提供故障錄波功能，便于把擾動波形完整還原。機身尺寸為220×146×57mm，重量?jī)H1.7kg，防護等級達到IP65，工作溫度覆蓋-20℃至+60℃，因此能直接布置在戶外配電裝置與工業現場而無需額外防護箱。它的定位是常態化電能質量監測與專項問題排查的通用平臺，既能做合規性評估，也能為整改效果提供前后對比的數據基礎。

解讀的正確路徑是先明確評估口徑再看數值，PQ-Box100的統計量本身就是按標準聚合方式生成的，可直接與限值比對。電壓偏差與頻率偏差通常按觀測周期內的百分位數判定，而不是取最大值，因?yàn)闃O少數極端點往往由外部偶發事件造成，不能代表供電特性。諧波含量要分別看總量與各次分量，五次和七次突出多指向六脈波整流類負荷，三次及其奇數倍則與單相非線性負荷相關并會在中性線上累積，間諧波異常往往與變頻裝置或電弧類負荷有關。不平衡度長期偏高會引起旋轉設備附加損耗與溫升，需要檢查單相負荷分配與線路參數對稱性。閃變結果應結合沖擊性負荷的投切時刻分析，短期值反映十分鐘量級的感知強度，長期值反映數小時的累積效應。暫降與驟升要同時看剩余電壓與持續時間，把兩個維度落到容許曲線上判斷敏感設備能否耐受。紋波控制信號水平則用于核查載波遙控系統是否被干擾或衰減。最后把統計結論與負荷記錄、故障錄波和運行日志對齊，才能鎖定擾動源頭。

最突出的優勢在于它的測量等級與數據可信度。許多常規儀表只達到較低的測量等級，聚合方式與時鐘精度不足，得到的統計量在不同儀器之間難以橫向比較；PQ-Box100完全滿足A級要求，基波有效值電壓誤差在標稱電壓百分之十到百分之一百五十范圍內不超過標稱值的0.1%，頻率誤差在額定頻率上下百分之十五范圍內不超過±5mHz，基波相位角誤差不超過±0.15°，這類指標使得多點同步測量的結果具備可比性，可以直接用于合同校核與責任劃分。24位模數轉換讓小幅畸變不被量化噪聲掩蓋，輸入采用隔離設計并具備較強的共模抑制能力，電壓通道在工頻下達到85dB。功能覆蓋面也更寬，除常規電壓質量量以外還包含紋波控制信號分析與負荷分析，專家版更帶故障錄波。機械與環境適應性方面，IP65防護、-20℃至+60℃工作溫度、1.7kg重量與百毫米級跌落考核，使它能長期駐留在條件不佳的現場，而不是只能在溫控機房?jī)?nèi)短時使用。

PQ-Box100的測量方法完全滿足IEC 61000-4-30對A級測量?jī)x器的全部要求，并可依據EN 50160、IEC 61000-2-2與IEC 61000-2-4開展低壓與中壓電網的電壓質量測量，因此其結果可以直接用于合規性評估。IEC 61000-4-30規定了各項指標的測量方法、聚合區間與不確定度上限，A級是其中最嚴格的等級，用于需要精確結論的場合，例如合同驗證、責任界定與仲裁性測試。EN 50160給出公用電網供電電壓特性的評估口徑，以百分位統計方式判斷頻率、電壓幅值、諧波、不平衡度與閃變是否落在允許范圍內；兩項工業電磁兼容標準則分別給出公用低壓系統和工業廠內環境的兼容水平，用于判斷本地環境是否具備設備安全運行的條件。安裝測量類別為CAT IV 300V或CAT III 600V，電磁兼容方面按抗擾度與發射兩類標準考核，靜電放電達到接觸8kV與空氣16kV，射頻場強10V/m，電快速脈沖群4kV與2kV，浪涌2kV與1kV。基準條件為溫度23℃上下1K并遵循相關儀表通用標準。要說明的是，上述標準約束的是測量方法與不確定度框架，最終的允許帶寬仍須按項目所在電網的技術規范來確
