PM180 的模塊化設計指功能板卡可以按需要增減并支持熱插拔，擴展類型包括 I/O 板卡、光纖接口與第二網口等，整機最多可加裝 3 塊擴展模塊。這樣一來，投運初期只配置必需的功能，后期需要增加通道或更換接口類型時，不必更換整臺裝置，也減少了停電改造的時間。 從能力來源看，各類應用功能在同一硬件平臺上并行運行：A 級電能質量分析負責暫降、暫升、諧波與閃變的持續監測；故障錄波器負責擾動波形的記錄，其輸入可承受 40 倍額定輸入；相量測量單元按 IEEE C37.118.1 輸出相量，并支持 P 類與 M 類兩種性能要求。 保持這些功能協同步調的關鍵是統一的時間基準。PM180 的 CPU 板載光隔離 IRIG-B 接口，專門用于接入 GPS 對時，IRIG-B 時間分辨率為 1ms；未接外部對時源時，時鐘在 25℃ 條件下的月漂移最大為 5s。推薦電纜為 51Ω 低損耗 RG58A/U（Belden 8219 或同等型號），推薦 GPS 授時源為 Masterclock GPS-200A。 協議方面，裝置支持 IEC 61850、104、DNP3 與 Modbus，并支持 IRIG-

看故障測距結果時，先確認錄波數據完整，因?yàn)闇y(cè)距依賴于擾動發生前后的波形質量；再把測距給出的位置與線路臺賬對照，用于縮小巡線范圍，而不宜把它當成唯一結論直接下判斷。 看擾動方向判別時，要結合相量與錄波一起分析。方向判別回答的是擾動來自本側還是對側，若結論與保護動作行為不一致，應先檢查電壓電流極性接線以及互感器變比設置是否正確，再懷疑裝置本身。 看 SOE 記錄時，重點在于時序。事件順序記錄把開關量變位按時間排序，配合故障錄波的波形，可以復原保護動作的先后與開關分合次序；前提是各相關裝置的時間基準一致，因此要把 IRIG-B 對時狀態一并核對。 看電能質量數據時，把暫降、暫升、諧波與閃變分別按時間軸展開：若諧波水平長期偏高而暫降只在特定時刻出現，兩者的成因通常不同，治理措施也應分別考慮；若閃變隨某臺設備投運而抬升，則該設備應優先列入排查清單。

首先是電流工作點。按 IEC 62053-22，1A 輸入在最高 2 倍額定電流內保證 0.2S 級，5A 輸入在最高 4 倍額定電流內保證 0.2 級，超出該區間后精度不再有承諾；連續過載最高為 10 倍額定電流，HACS 傳感器接入為 20 倍，更強的瞬時沖擊可能留下殘余影響。 其次是電壓水平。電壓輸入工作范圍最高 828V AC，長期過壓耐受 1000V AC、1 秒耐受 2500V AC，超出后內部取樣與隔離環節離開標定狀態，量測誤差隨之增大。輸入阻抗為 1MΩ，正常接入對被測回路的負擔很小。 第三是時間基準。若未接入 IRIG-B 對時，時鐘在 25℃ 條件下的月漂移最大為 5s，跨裝置的事件排序與相量比對都會因此失真；接入后分辨率為 1ms，但電纜阻抗不匹配或型號選擇不當仍會劣化對時質量，進而影響相量的相位角。 第四是環境與互感器負擔。工作溫度 -25℃ 到 +60℃，超出額定區間后內部基準的穩定性下降；電流互感器二次負擔若超出允許范圍，會直接反映為比值誤差與相位誤差，選配 CT、HACS 傳感器或柔性羅氏線圈時應統一核算。

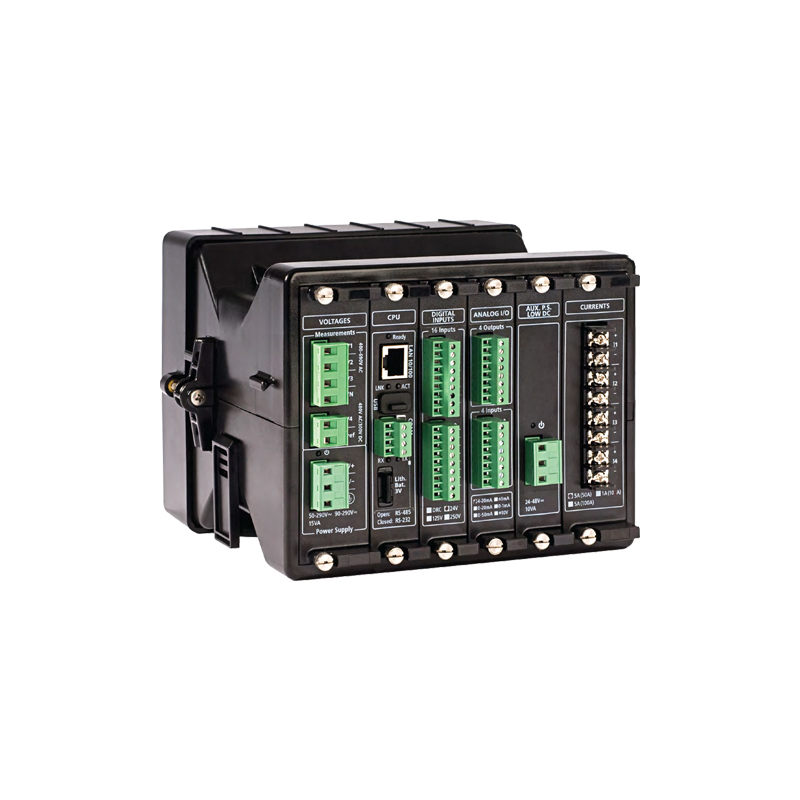

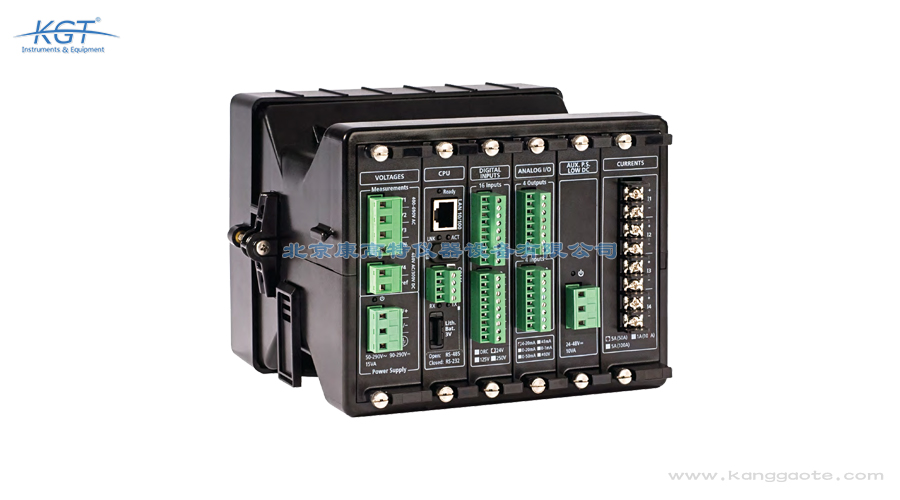

是的。PM180 是 SATEC 的高性能 A 級電能質量分析儀，按第 3 版 A 級要求執行測量，可同時運行多項應用功能，而不是一次只能完成一項任務。 在角色上，它可以同時承擔幾類裝置的工作：作為 A 級電能質量分析儀完成暫降、暫升、諧波與閃變的全量監測；作為故障錄波器記錄擾動波形；作為相量測量單元工作，符合 IEEE C37.118.1 標準并支持 P 類與 M 類；此外還能承擔擾動方向判別、間隔控制器（BCU）與事件順序記錄（SOE）等任務。計量側精度為 0.2/0.2S 級，符合 IEC/ANSI 標準，可作貿易校驗表使用。 這種一機多能的能力來自模塊化設計：各類擴展板卡支持熱插拔，I/O、光纖、第二網口等都可按需選配，整機最多可加裝 3 塊擴展模塊。對現場而言，一臺裝置替代多臺獨立設備，柜內占用空間、接線數量與系統復雜度都會隨之下降。 機械方面，安裝方式支持 DIN 導軌、面板嵌入式與 19 英寸機架三種，符合 EN50022；外形尺寸為寬 220mm、高 152mm、深 210mm，重量 2.5kg，規劃柜體時應按所選安裝形式預留對應空間。

第一步確認對時接口位置。PM180 的 IRIG-B 時間同步接口位于 CPU 板上，為光隔離形式，專門用于接入 GPS 對時信號，該接口的時間分辨率為 1ms，能夠滿足相量測量與事件排序?qū)r(shí)間精度的要求。 第二步敷設電纜。推薦使用 51Ω 低損耗 RG58A/U 電纜（Belden 8219 或同等型號），阻抗不匹配或電纜過長會造成信號邊沿劣化，直接影響對時質量，這一點在授時源與裝置距離較遠時尤其明顯。 第三步接入授時源。推薦 GPS 授時源為 Masterclock GPS-200A，接入后應在裝置上確認時鐘狀態已鎖定，并核對裝置時鐘與標準時間的偏差。若未接入外部對時源，時鐘在 25℃ 條件下的月漂移最大為 5s，長期獨立運行會讓事件時間戳產生可見偏移。 第四步驗證與記錄。對時完成后，人為觸發一次事件記錄或錄波，檢查各通道時間戳是否一致，并把對時方式、電纜型號與授時源型號寫入臺賬；此后若更換電纜或授時源，應重新核對鎖定狀態。

在數字化變電站，PM180 首先是一臺支持 IEC 61850 的裝置，可以直接接入站控層網絡，把電能質量量測、錄波數據與事件信息按標準模型上送，不必額外增加規約轉換設備。 其次它承擔故障錄波器的角色，記錄擾動發生前后的波形，用于分析保護動作是否正確、故障性質如何；同時具備故障測距功能，可為巡線范圍的確定提供參考。作為相量測量單元，它按 IEEE C37.118.1 提供相量輸出并支持 P 類與 M 類，可參與廣域測量系統。 此外，它還能執行擾動方向判別，判斷擾動來自本側還是對側；承擔間隔控制器（BCU）功能，參與間隔層的控制邏輯；并完成事件順序記錄（SOE），把開關量變位按時間排序，為事故分析提供時序依據。計量方面，0.2S 級精度使其可作為貿易結算級的校驗電表使用，監測與計量不必分成兩套系統。 環境條件上，工作溫度為 -25℃ 到 +60℃，儲存溫度為 -30℃ 到 +85℃，能夠覆蓋絕大多數變電站室內屏柜與戶外箱體的溫度區間。

先定電壓輸入。PM180 帶輔助電源版本的電壓輸入安裝類別為 III 類，額定電壓按相-地/線-線分為三檔：57/100V AC、277/480V AC 與 400/690V AC。直接接入或經 PT 接入時，工作范圍最高為 828V AC，因此高電壓等級系統經 PT 接入后應核對二次值是否落在這一范圍內。過壓耐受為 1000V AC 長期、2500V AC 持續 1 秒，電氣隔離為 4kV AC 1 分鐘、沖擊耐壓 6kV，輸入阻抗 1MΩ。 再定電流輸入。CT 二次標準接入提供 1A 與 5A 兩種規格：按 IEC 62053-22 保證精度，1A 輸入在最高 2 倍額定電流內達 0.2S 級，5A 輸入在最高 4 倍額定電流內達 0.2 級。兩種規格的連續過載能力均為最高 10 倍額定電流，負荷分別小于 0.02VA@1A 與 0.15VA@5A。 若不便斷開一次回路，還可考慮其他傳感器方案：采用開合式 HACS 傳感器接入時，連續過載可達 20 倍額定電流，傳感器為 40mA 輸入，適配 SATEC 的 HACS 傳感器（100-3000A）；也可使用柔性羅氏線圈，輸入為

第一，功能集成度高。一臺 PM180 可以同時充當 A 級電能質量分析儀、故障錄波器、相量測量單元、間隔控制器與事件順序記錄裝置，還能完成擾動方向判別與故障測距。按常規做法滿足這些需求，往往需要多臺獨立裝置分別組屏并各自布線。 第二，擴展方式靈活。裝置采用模塊化設計，擴展板卡支持熱插拔，I/O、光纖與第二網口等可按工程需要選配，最多加裝 3 塊擴展模塊。負荷變化或通信改造時，只需增減板卡，不必更換整機，后期調整的余地更大。 第三，計量與監測合一。它具備 0.2/0.2S 級計量精度并符合 IEC/ANSI 標準，可作貿易校驗表，因此不需要在計量回路與監測回路上分別設表，互感器二次負擔、屏柜空間與調試工作量都相應減少。 第四，通信與對時完備。裝置支持 IEC 61850、104、DNP3 與 Modbus 多協議，CPU 板載光隔離 IRIG-B 接口用于 GPS 對時，IRIG-B 時間分辨率 1ms，可保證跨裝置數據在時間軸上的一致性，這也是多臺獨立裝置難以天然具備的條件。

PM180 的計量精度為 0.2/0.2S 級，符合 IEC/ANSI 標準，可作貿易校驗表；在應用場景列表中，它被明確列為 0.2S 級貿易結算級校驗電表。按 IEC 62053-22 給出的保證精度為：1A 輸入在最高 2 倍額定電流時達 0.2S 級，5A 輸入在最高 4 倍額定電流時達 0.2 級，這兩個區間是精度承諾的邊界條件。 電能質量方面，它按 A 級（第 3 版）要求執行測量，覆蓋暫降、暫升、諧波與閃變；相量測量符合 IEEE C37.118.1 標準并支持 P 類與 M 類；變電站通信支持 IEC 61850。數字化變電站場景下，這幾類標準可以并行滿足而不沖突。 絕緣與安裝方面，電壓輸入安裝類別為 III 類，電氣隔離 4kV AC 1 分鐘、沖擊耐壓 6kV；主電源與輔助電源模塊的絕緣耐壓均為 4kV AC 1 分鐘。機械安裝符合 EN50022，可采用 DIN 導軌、面板嵌入式或 19 英寸機架方式。 環境方面，工作溫度 -25℃ 到 +60℃，儲存溫度 -30℃ 到 +85℃。需要說明的是，標準只規定方法與限值，裝置投運之后仍應按所在行業的規程開展周期核查

供電方面，主電源為通用 AC/DC 電源（標配），端子為 L/+、N/-、接地三引腳，額定輸入 50-290V AC（50/60Hz）與 90-290V DC，最大功耗 10W、負荷小于 20VA，接線線徑最大 12AWG（2.5mm2），端子間距 7.5mm。若現場只有低壓直流，可選輔助電源模塊的低壓直流版本（12/24V），輸入 9.6-35V DC，最大功耗 20W、負荷小于 40VA；交直流版本輸入為 50-290V AC 與 40-290V DC。兩類模塊絕緣耐壓均為 4kV AC 1 分鐘。 電壓回路方面，接線線徑最大 10AWG（6mm2），端子間距 7.5mm，安裝類別為 III 類；直接接入或經 PT 接入最高 828V AC，長期過壓耐受 1000V AC，1 秒耐受 2500V AC，接入點不應超出這些限值。 電流回路方面，CT 二次接入的連續過載能力最高為 10 倍額定電流，開合式 HACS 傳感器接入為 20 倍額定電流；負荷分別小于 0.02VA@1A 與 0.15VA@5A，選配互感器時應把二次負擔一并核算。 機械與環境方面，三種安裝方式均符合 EN
