PM175 的輸入環節先把三路電壓與三路電流經互感器隔離后送入內部采樣通道，隔離等級達到 3500VAC，既保護了后級電路，也切斷了被測回路與儀表之間的共模耦合。取樣之后由內部處理單元按真有效值算法求取電壓與電流的有效值，再據此算出有功、無功與視在功率、功率因數以及頻率，中性線電流與不平衡度則由三相矢量關系推導得出。諧波數據來自同一組采樣序列的頻譜運算，可分析至五十次，同時給出電壓、電流的諧波頻譜與諧波相角，并匯總成總諧波畸變率、電流總需求畸變率與 K 系數，間諧波總畸變率也在分析范圍內?？刂骗h節的響應同樣基于這一時基，設定點動作可達二分之一個工頻周期，數字輸入的掃描時間為 1ms。由于所有通道都在同一采樣時基下工作，電壓與電流之間的相位關系得以完整保留，這也是功率因數與不平衡度能夠準確求出的前提；若現場存在大量變頻類負荷，高頻成分會疊加在基波之上，分析時應結合頻譜一并判斷。

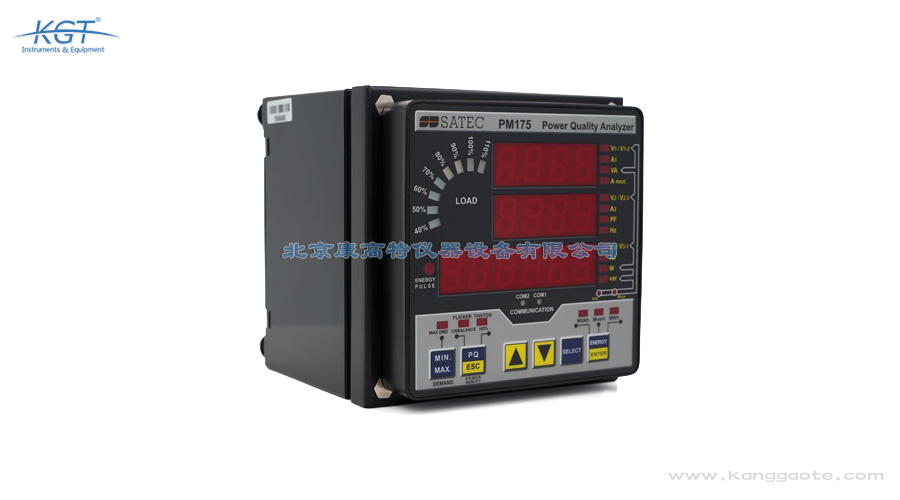

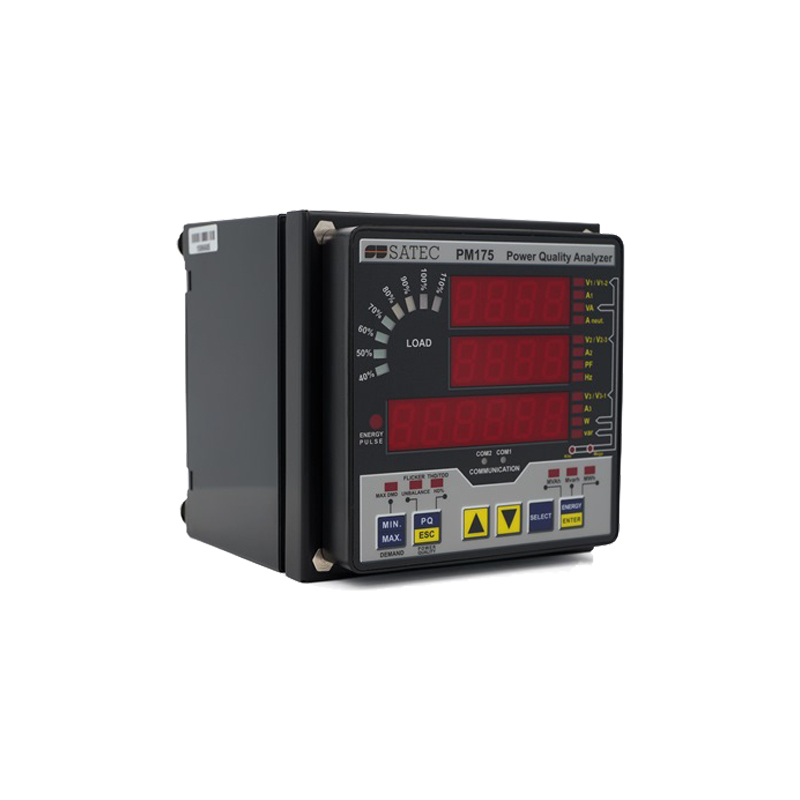

SATEC PM175 是一臺緊湊型多功能三相交流功率計兼電能質量分析儀，面向電氣盤柜制造商到變電站運維人員等各類用戶設計。它提供三路電壓與三路電流輸入，兩者均采用互感器隔離的交流輸入方式，既可以直接接入低壓電網，也可以經外部電壓互感器與電流互感器接入中高壓回路。測量內容覆蓋真有效值電壓、電流、功率、功率因數、中性線電流、電壓與電流不平衡度以及頻率，屬于一臺表完成全部常規電參量監視的典型配置。精度等級為 0.2S 級，顯示部分可選高亮三行發光二極管屏或 5.7 英寸彩色觸摸圖形屏，顯示模塊還能從主機上獨立拆下，兩者之間的安裝距離可達一千米，便于把讀數位置移到便于觀察的地方。整機重量 1.23kg，外形為 127×127×143mm。儀器還內置可編程控制器與十六個控制設定點，可自定義閾值與延時并通過繼電器輸出實現就地聯鎖，同時保留兩路干接點數字輸入用于采集外部狀態，因此它既是一臺計量儀表，也能承擔簡單的順序控制任務。

與普通三相電力儀表相比，PM175 的優勢體現在四個層面。第一是精度，0.2S 級的計量準確度明顯高于常見的 0.5 級或 1 級表計，用于內部核算與能效對標時數據更可信。第二是電能質量分析深度，除常規總諧波畸變率外，還提供電流總需求畸變率、K 系數與間諧波總畸變率，并可輸出至五十次的諧波頻譜與相角，普通儀表往往只能給出總畸變率。第三是記錄能力，兩個波形記錄儀可在同一畫面同步記錄六通道交流信號，采樣率支持每周期 32、64、128 點，并預錄故障前二十個周期；另有十六組數據記錄儀與事件記錄儀。第四是控制與通信，十六個控制設定點配合繼電器輸出可實現就地聯鎖，兩個通訊端口又能同時支撐本地與遠程訪問。從工程實施角度看，一臺表同時滿足計量、質量分析與控制三重需求，可以顯著減少柜內元件數量與二次接線工作量，也避免了多套設備之間時間基準不一致帶來的比對困難，后期維護只需關注單一設備的運行狀態。

運行時要重點關注過載與接線兩類限制。電流輸入雖有兩種規格，但過載耐受是有明確邊界的：5A 規格可持續承受 15A 有效值、1 秒 300A，1A 規格可持續 6A 有效值、1 秒 80A，短時短路電流一旦超出，輸入回路就可能損壞。電壓輸入持續耐壓為 1kV 交流，1 秒內允許 2kV 交流，選型時應核對回路的最高運行電壓與預期的過電壓水平。接線方面，電壓與電流回路的線徑最大為 12AWG，繼電器輸出與數字輸入回路為 14AWG，線徑過粗無法壓入端子，過細則可能在故障電流下熔斷。繼電器觸點容量為 3A 于 250V 交流或 3A 于 30V 直流，屬于單刀單擲接點，直接驅動大功率負載時應經中間繼電器轉換。另外，數字輸入為干接點形式，內部提供 15V 供電，外部不可再接入帶電回路，否則會損壞輸入級；兩路輸入的公共端應按說明書要求統一處理，避免形成地環路引入干擾。在諧波含量較高的回路中，還應注意電流互感器二次側不可開路，拆線前必須先短接，否則會產生危險的高電壓并損壞輸入回路。

配置波形錄波時，先確定要監視的通道與采樣率，兩個記錄儀可在同一畫面下同步記錄六通道交流信號，采樣率可選每周期 32、64 或 128 點，采樣點越密波形越細膩但可記錄的時間越短，在每周期 32 點下最長能連續記錄約三十秒。隨后設定觸發條件，儀器支持故障前預錄二十個周期，因此即使觸發發生在擾動之后，擾動發生前的波形依然完整保留，這對判斷故障起因極為關鍵。事件記錄方面，內部診斷事件、控制事件以及輸入輸出動作都會被自動記錄，便于事后還原動作順序。數據記錄儀共十六組，可按固定周期或內部外部觸發條件編程，把需量與電能按設定的時間顆粒度保存下來。參數可通過面板或通訊軟件下發，兩個通訊端口支持以太網與現場總線方式。完成配置后建議先做一次模擬觸發試驗，人為制造越限條件，確認事件記錄的時間標簽、波形起點與預期一致，再投入正式運行；定期檢查記錄文件占用情況，及時導出歸檔，避免長周期運行后因空間不足而丟失關鍵數據。

PM175 的安全設計可以從隔離等級與材料阻燃兩個方面衡量。隔離方面，供電回路的輸入與輸出之間耐受 3000VAC，輸入與地之間為 2000VAC；電壓與電流輸入通道的電氣隔離均達到 3500VAC，數字輸入的隔離為 2000V 有效值；繼電器輸出側接點與線圈之間為 2000VAC，斷開的接點之間為 1000VAC 且持續一分鐘。材料方面，印刷電路板采用 FR4 基材，接線端子為 PBT，插拔連接器為聚酰胺 PA6.6，標簽為聚酯薄膜，這幾項均達到 UL94-V0 阻燃等級，外殼與顯示殼體采用 PC 與 ABS 的共混塑料，前面板為 PC 塑料。包裝使用紙箱配合 Stratocell 聚乙烯泡沫襯墊。環境適應性上，工作溫度為 -20℃ 至 +60℃，存儲溫度 -25℃ 至 +80℃，濕度范圍為 0 至 95% 且不結露。在配電柜內安裝時，還應注意把強電回路與弱電回路分開走線，數字輸入與繼電器輸出的引線盡量遠離電壓電流回路，以減少耦合干擾；柜體應可靠接地，使隔離與屏蔽措施真正發揮作用。巡檢時可以借助事件記錄中的內部診斷條目，判斷儀表是否曾經出現過異常復位或電源跌落，這些記錄比外觀檢查更能

影響 PM175 表現的因素可以歸納為四類。其一是互感器規格匹配，電流輸入為 5A 或 1A 兩種規格，若與現場二次側不一致，讀數會出現固定比例的偏差，同時還會改變輸入回路的功耗。其二是過載狀態，雖然短時耐受留有裕度，但長期運行在持續耐受上限附近會加速輸入回路老化，進而影響長期穩定性。其三是環境條件，工作溫度為 -20℃ 至 +60℃，濕度上限為 95% 且不結露，超出這一范圍會引起漂移甚至凝露短路。其四是控制環節的時序，繼電器動作時間最大 10ms、釋放時間最大 5ms，更新周期為一個工頻周期，數字輸入掃描時間為 1ms，設定延時時必須把這些固有延時一并計入，否則整定值與預期動作時刻會出現偏差。最后，供電電源的質量同樣值得關注，交流規格兼容 85 至 264V、50 與 60Hz，直流規格需按三檔電壓區間嚴格對應，電源長期偏低或波動會引起儀表反復重啟，進而造成記錄數據出現斷點。

PM175 最常見的落點是電氣盤柜成套，作為柜門上的綜合監視單元，把三相電參量、諧波狀況與需量數據集中呈現，省去多塊分立儀表的空間與接線。變電站運維場景中，它承擔電能計量與電能質量評估雙重角色，借助波形錄波與事件記錄完成故障溯源。工業配電室與廠礦供電系統同樣適用，可根據分時費率方案統計各時段用電，也可以利用閾值聯鎖控制把越限信號直接送到繼電器輸出，驅動報警或跳閘回路。由于配備兩個通訊端口并支持以太網與現場總線方式，本地監視與遠程數據采集可以并行進行，配套軟件或第三方采集軟件能夠自動抄表并下發參數，適合無人值守的分散站點。對于需要考核能效的廠區，把多臺表計的需量與電能日曲線匯總到同一平臺后，可以按車間、按班次統計用電，找出能耗異常的時間段，再結合錄波數據定位到大功率設備的啟動過程，從而制定有針對性的治理方案。

選型時先確定輸入規格：電流輸入有 5A 與 1A 兩種規格，應與現場電流互感器二次側一致，5A 規格可持續承受 10A 有效值、功耗小于 0.1VA，1A 規格可持續 2A 有效值、功耗小于 0.02VA。電壓輸入需確認過壓耐受，持續 1kV 交流、1 秒 2kV 交流。供電方式要按現場條件選定，交流規格兼容 85 至 264V 交流、50 與 60Hz，直流規格則分為 9.6 至 19V、19 至 37V、37 至 72V 三檔，常規交流或 110 與 220V 直流規格的功耗為 10W。安裝環節要注意外形尺寸 127×127×143mm、重量 1.23kg，接線線徑最大 12AWG，繼電器與數字輸入回路最大 14AWG。若柜門位置不便觀察，可選觸摸圖形屏并把顯示模塊分離安裝。通信與顯示方案也要一并規劃：兩個通訊端口可分別承擔本地維護與遠程上傳，支持以太網與現場總線方式，配合配套軟件即可實現自動抄表與參數下發；柜體密集布置時還應核對開孔尺寸與屏體厚度，確保顯示模塊能夠順利嵌入。若顯示模塊需要分離安裝，應提前規劃連接線纜的路徑與長度，確認不超過允許的安裝距離，并在兩端做好固定與標識，避

解讀諧波數據時應先區分兩類畸變指標的含義?？傊C波畸變率反映的是各次諧波相對于基波的占比，而電流總需求畸變率以一段時期內的最大需求電流為基準，更能體現輕載時畸變被放大的實際情況，兩者對同一回路給出的結論可能差別很大。K 系數用于評估諧波電流對變壓器的發熱效應，間諧波總畸變率則揭示非整數倍頻率成分的存在，這類成分常與間諧波源或調制類負荷有關。頻譜與相角數據可用于判斷諧波的流向與來源。錄波數據要看觸發點前后的完整過程，故障前二十個周期的預錄內容往往是判斷起因的關鍵。需量與電能的日曲線則能顯示負荷隨時間的變化規律，把峰值時段與費率方案對照，即可找到調整用電安排的空間。若同一站點裝有多臺儀表，建議統一費率方案與時間設置，使各表計的需量區間完全對齊，否則橫向對比會失去意義；把周期性的趨勢數據與事件記錄交叉核對，還能發現間歇性擾動與負荷變化之間的關聯。
