它瞄準的是需要長期在線觀察的中低壓配電節點，常見落點包括工礦企業進線與主要饋線、變電站出線間隔、成套配電盤柜，以及商業綜合體和數據中心的低壓配電系統。工礦現場變頻器、整流裝置和電弧類負荷密集，諧波、電壓暫態與三相不平衡問題突出，把儀表固定在進線柜可以連續記錄擾動的累積趨勢，而不是只在出事后拿便攜表補測一次。盤柜成套商更看重計量、諧波分析和控制輸出集成在一臺表內，能減少柜內元件數量與接線工作量。數據中心與商業綜合體則主要借用其分時多費率能力，把用電量按費率時段拆解到具體回路。能耗統計、電能質量監測和故障排查三類任務共用同一套數據，一次部署即多頭復用。落到具體觀測內容上，它持續跟蹤電網諧波、電壓暫態與三相不平衡這三類典型問題，并把結果沉淀為可追溯的量化序列，為后續的治理方案提供依據。變電站場景還常常需要把這類連續記錄與倒閘操作、投切電容器的時間點對齊，借以判斷擾動是外部引入還是站內操作引起。

兩者是參照基準不同的畸變指標，數值差異主要來自分母如何選取。電壓、電流總諧波畸變率以當時實測到的有效值做分母，負荷越輕分母越小，同樣幅值的諧波會被放大成偏高的百分比，容易讓人誤以為母線狀況很糟。電流總需求畸變率改用約定需量電流做分母，反映的是接近滿載工況下的真實畸變水平，用來判斷是否需要治理更穩妥。PM174 同時給出 K 系數，用于評估諧波電流給變壓器帶來的附加發熱，是衡量設備壽命風險的補充視角。諧波顯示范圍可到50次，并提供各次諧波頻譜與諧波相角，相角信息有助于判斷擾動源自本側負荷還是上游電網。此外儀表還提供間諧波總畸變率，用于捕捉非整數倍頻率分量引起的閃爍和干擾現象。現場判讀時可以把兩條指標的時間軸對齊，對比白天滿載與夜間輕載的差異，如果總諧波畸變率只在夜間抬頭而總需求畸變率保持平穩，多半是分母效應而非真的多出了一路諧波源。反過來，若兩項指標同時上行，并伴隨頻譜上某個特定階次穩定存在，就應當順著該階次去查對應的非線性負荷，例如特定整流脈數對應的特征頻次。

它采取的是強化絕緣加阻燃材料的雙層防護思路。電壓輸入回路與電流輸入回路的電氣隔離均為3500VAC，疊加持續1kV AC、一秒短時2kV AC 的過壓耐受能力，可在一次側出現異常時保護二次回路和值守人員。供電端口隔離為輸入對輸出3000VAC、輸入對地2000VAC；繼電器部分觸點到線圈之間2000VAC，斷開觸點之間1000VAC 且保持一分鐘；數字輸入回路隔離為2000V有效值，內部采用15V供電，避免外接電源串入干擾。材料方面，儀表外殼與顯示單元殼體使用 PC/ABS 共混塑料，前面板為 PC 塑料，印刷電路板 FR4、接線端子 PBT、插拔連接器 PA6.6 尼龍、標簽聚酯薄膜這四項均符合 UL94?V0 阻燃要求，運輸包裝采用紙箱加聚乙烯泡沫襯墊。上述指標組合起來的實際意義在于，儀表既能在一次側浪涌侵入時把能量擋在二次回路之外，又能在柜內出現電弧或局部過熱時不成為助燃物，因此適合部署在無人值守、巡檢間隔較長的站點。需要注意的是安裝環境應保持在0到95%相對濕度且不凝露，一旦端子表面結露形成泄漏通道，再高的隔離指標也會被旁路掉。

完整的現場排查可以拆成四步推進。第一步是接入，三路電壓、三路電流互感器隔離的交流輸入既可直接接入電力線路，也能經電壓互感器、電流互感器接入，高壓場合必須走互感器回路并核對互感器的變比與極性，否則后續讀數全都失去意義。第二步配置數據記錄儀，確定是按固定周期記錄，還是按內部、外部觸發條件記錄，并選定納入的通道。第三步設置兩路波形記錄儀，切到可同步記錄六通道交流信號的畫面，按關注的諧波階次選擇每周期32點、64點或128點采樣率，再啟用故障前預錄二十個周期，保證暫態發生之前的波形不被丟掉。第四步是讀取結果，先看五十次諧波頻譜與相角，再對照事件記錄中的診斷、控制和輸入輸出動作，最后調出錄波復核。第四步讀完并不代表結束，觀察期內還應結合自動生成的電能與需量日記錄曲線，判斷擾動是否與某個生產班次或設備啟停強相關。若確認屬于周期性沖擊，再把十六組控制設定點里的閾值和延時調到合適位置，用繼電器輸出去做聯跳或聲光報警。整輪排查的心得與證據都可以沉淀在十六路數據記錄儀里，方便不同班組之間交接復核。

配置順序建議先定顯示形態，再定供電版本，這兩項直接決定安裝方式與布線成本。顯示單元可選高亮三行 LED 或5.7英寸彩色觸摸圖形屏，前者適合只需要就地讀取少量數值的盤面，后者適合需要就地查看頻譜、曲線和波形的場合；顯示模塊可以獨立拆卸，與主機的安裝距離可達1000米，因此完全可以把人機界面放到值班室，把表體留在開關柜內。供電的通用版本覆蓋交流85?264VAC、直流88?290VDC，功耗10W，適配多數站用電源。若現場只有低壓直流屏，則可改選12VDC、24VDC 或48VDC 版本，對應輸入范圍分別是9.6?19V、19?37V 和37?72V。端子適配導線最大為12AWG，剝線與壓接按該規格準備即可。選型階段還要把環境條件和一次回路形態一起考慮。儀表工作溫度為零下20攝氏度到正60攝氏度，濕度要求為0到95%相對濕度且不凝露，若表體嵌在夏季溫升明顯的密閉柜體里，應預留通風空間。另一方面，被測回路若要經電壓互感器、電流互感器接入，應提前確認一次側額定值與所選輸入版本匹配，避免到現場才發現量程對不上。顯示單元與主機分離安裝時，也需按1000米的最大距離提前規劃走線路徑。

建議按曲線、費率、事件的順序逐層判讀。先看自動生成的電能與最大需量日記錄曲線，儀表會分別給出總寄存器以及八個費率寄存器的數據，把曲線的峰值時段和費率寄存器對應起來，就能判斷尖峰電量到底落在哪一段費率里，進而調整生產排班順序。接著復核費率計劃本身，儀表支持八種費率、四個季節、四種日類型與每日最多八次切換，任何一個維度配錯都會讓成本分攤結果失真。然后進入事件記錄，這里要區分三類：內部診斷事件反映儀表自身狀態，控制事件說明設定點被觸發，輸入輸出動作則與外部回路有關。如果曲線出現異常臺階而事件列表為空，就回到波形記錄儀查看預錄的二十個周期。判讀還應把時間拉長做橫向比對。十六路數據記錄儀能夠長期保留趨勢序列，把日記錄曲線與同期事件頻次疊加觀察，往往能識別出那些反復出現卻每次都沒越過限值的隱患。對于配置了四個季節、四種日類型的計劃，建議在季節切換之后專門復核一次切換時刻的寄存器跳轉。借助兩個通信接口把這些序列回傳上位系統，遠比孤立地看某一時刻的讀數更有價值。

施工階段最容易被忽略的是輸入回路的邊界值。電壓側常規工作范圍是線電壓690VAC、相電壓400VAC，最高允許到線電壓828VAC、相電壓480VAC，超出就該改接電壓互感器；輸入阻抗1MΩ，在400V 回路中的負載小于0.4VA，120V 回路小于0.04VA，對被測回路的影響可以忽略。電流側要先分清版本，5A 版本可持續通過10A 有效值，耐受能力為持續15A、一秒300A，1A 版本為持續2A，耐受為持續6A、一秒80A。環境方面，工作溫度為零下20攝氏度至正60攝氏度，存儲溫度為零下25攝氏度至正80攝氏度，濕度為0到95%相對濕度且不允許凝露。端子導線不超過12AWG，壓接緊固到位可避免接觸電阻引起的偏差和發熱。繼電器回路與數字輸入回路同樣有各自的規格限制。兩路繼電器為單刀單擲常開觸點，容量為3A/250VAC 或3A/30VDC，吸合時間最大10ms，釋放時間最大5ms，狀態更新周期為一個工頻周期，配合二分之一周期的設定點響應速度，需要按被控回路的動作要求整定延時。數字輸入為兩路干接點，由內部15V供電，掃描時間1ms，隔離為2000V有效值。這兩類端子導線規格最大為14A

核心差別在于控制閉環與記錄維度的完備程度。普通諧波分析類儀表多只提供一個超限告警出口，而 PM174 內置可編程控制器，配置了16組控制設定點，閾值與延時均可自定義，繼電器輸出響應時間最短為二分之一個工頻周期，因此能夠承擔無功補償投切、負荷分級卸載這類需要快速反應的閉環動作。記錄能力也寬得多：事件記錄儀覆蓋設備內部診斷事件、控制事件以及輸入輸出動作；十六路數據記錄儀可按周期或按內部、外部觸發條件記錄任意組合的通道。兩路波形記錄儀可在同一畫面同步記錄六通道交流信號，并提供每周期32點、64點、128點三檔采樣率，同時帶故障前預錄二十個周期的功能，便于還原擾動發生前的真實波形。與此同時，八套費率電能與需量寄存器讓同一批測量數據既能用于治理評估，也能用于內部核算，不必另外掛一臺計量表。兩個獨立的通信接口則允許抄表數據流與遠程配置操作各走一路，互不擠占。對運維方來說，這意味著盤面空間和二次接線都隨之簡化，原本需要控制器、錄波儀、計量表三臺設備完成的事，現在集中到一臺表里完成。

讀數失真通常來自四個方向。首先是互感器環節的換算誤差，電壓互感器、電流互感器的變比設定錯誤或者極性反接，會同時扭曲諧波幅值和相角，排查時應優先核對這一段。其次是輸入越限，被測點超過線電壓828VAC 或相電壓480VAC 之后，儀表不再保證線性關系，諧波含量會被壓縮甚至削頂。第三是負荷率過低，總諧波畸變率在輕載時天然偏大，這時應當結合電流總需求畸變率和 K 系數一起判斷，而不是只盯一個百分比。第四是采樣率與環境條件，每周期32點、64點、128點的取舍會改變高次諧波的分辨能力，溫度、濕度以及布線和干擾源的距離同樣影響結果穩定性，必要時應回放波形記錄儀的數據確認。還有一類偏差來自端口接入方式本身。輸入阻抗為1MΩ 對常規配電回路幾乎不構成負擔，但如果被測源屬于高阻抗試驗回路，仍會形成可觀的分壓；被測點一旦越過持續1kV AC 或一秒短時2kV AC 的過壓窗口，輸入波形被削頂，諧波計算結果隨即失真。另外把繼電器輸出線束與測量線束捆在同一走線槽內，觸點動作時產生的瞬態也會串進測量結果。

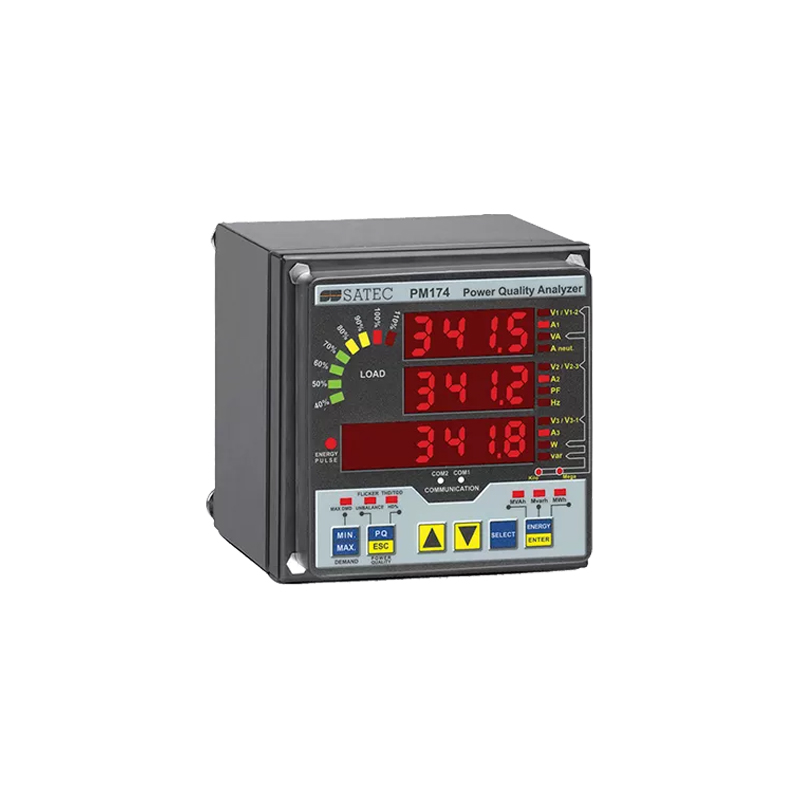

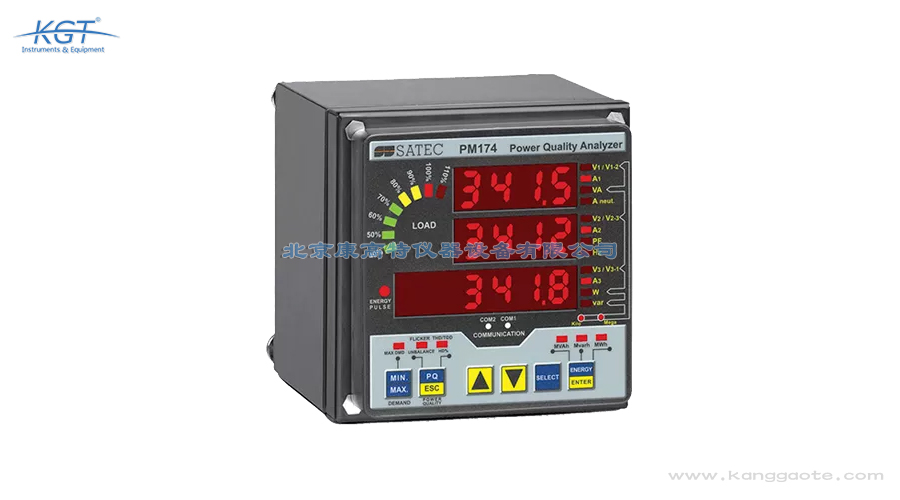

PM174 是一臺把三相交流功率表和電能質量分析能力整合在同一殼體內的緊湊型儀表，既承擔日常電參量計量，也承擔諧波與暫態診斷任務。它的受眾從電氣盤柜成套商一直延伸到變電站運維人員，因此體積做得相當克制，外形尺寸為127×127×143mm，整機重量1.23kg，可以直接嵌進空間緊張的抽屜柜與成套盤面。常規量方面，它給出真有效值的電壓和電流、功率、功率因數、中性線電流、電壓與電流不平衡度以及頻率，其中需量表達到0.2S 的精度水平，可作計量級數據使用。在此基礎上再疊加獨立的諧波分析通道，形成計量與診斷并行的能力結構。顯示部分提供三行高亮 LED 與5.7英寸彩色觸摸圖形屏兩種形態，按現場讀數習慣取舍。這種既能長期值守又能就地翻查數據的雙重定位，是它區別于普通盤面表的根本所在。與之配套的通信能力同樣按長期值守思路設計，儀表配備兩個通信接口，既可用配套通信軟件，也可接入用戶自己的數據采集軟件，完成本地抄表、遠程抄表和參數整定三類操作。遠程通道支持 TCP/IP、Profibus 以及公用電話線路，因此在尚未覆蓋以太網的老舊站點，依然可以把測量數據回傳上位系統。
