MavoWatt 20 的主機功能完全一致，不同套裝的差別主要體現在隨附的電流傳感器上，選型時應以被測回路的額定電流和現場安裝空間為依據。 套裝一配備四支測量范圍為十到五百安的交流電流鉗，適合配電支路的常規檢測；套裝二配備四支一至十安的交流電流鉗，用于小電流回路或經過互感器二次側的場合；套裝三采用三相柔性電流傳感器加單相互感器的組合，量程為三十、三百與三千安三檔，適合母排密集、鉗口難以張開的大電流進線。 如果被測對象既有交流又有直流，可以另外選配交直流兩用電流鉗，一百五十安與一千五百安兩種規格分別由電池或外置電源供電。柔性傳感器還有六十、九十和一百二十厘米幾種長度可選，便于在間距較大的母排上繞裝。 選擇時還要考慮鉗口尺寸與導線間距，柔性電流傳感器可以彎曲繞裝，在空間受限的開關柜內比剛性鉗更具適應性；剛性鉗則在需要頻繁拆裝的場合更加順手。

MavoWatt 20 的優勢在于把電能質量分析與能耗管理集成在一臺便攜主機中，避免了攜帶多臺單一功能儀器往返現場的麻煩。 它的八條通道同時支持交流與直流輸入，電壓量程一到六百伏、電流量程一到六千安，配電側的絕大多數回路都能直接接入，不必再為不同性質的被測對象更換設備。觸發記錄功能可以對突升、突降和波動設定閾值并自動保存波形，這是普通電能表不具備的能力。人機交互上，儀器配備十二乘九點五厘米的彩色液晶觸摸屏，界面提供多種語言，不同地區的現場人員都能順暢操作。 數據出口方面同時提供 RS232、USB 與局域網接口，便于接入既有網絡或單機導出；主機尺寸為二百零三乘三百乘六十四毫米、重量約一點八公斤，配便攜箱后可隨身攜帶。這些特性使它既適合排查故障，也適合做周期性的能效普查。 綜合來看，它把事件捕捉、諧波診斷與能耗統計放在同一臺主機內完成，一次接線即可得到互相印證的多類數據，減少重復上門與多次接線的成本，也避免了不同儀器之間數據不一致的困擾。

MavoWatt 20 在諧波分析、能量管理與事件定義三個層面都有明確的國際依據，能夠滿足絕大多數合規性檢測的引用要求。 諧波與間諧波的測量方法遵循 IEC/EN 61000-4-7，儀器按該標準規定的分組方式處理頻譜，最高可分析到六十三次，保證不同實驗室之間的結果可以互相比較。能量管理方面符合 EN 16001 的要求，可支撐能源臺賬與減排量的核算。電壓事件的判定與分類則參照 IEEE 1159，跌落、驟升、短時中斷等擾動的持續時間與幅值都按該標準定義。 在安全等級上，四路電壓輸入滿足 CAT III 要求，可在配電柜等固定設施上直接使用。數據記錄部分支持對所有參量的最大值、最小值與平均值按可調間隔連續保存，并記錄帶時間標簽的電壓跌落與波動，為后續出具報告保留完整證據鏈。 對于需要向第三方提交材料的場合，這些標準依據與連續的統計記錄共同構成可追溯的證據，能夠說明測量方法、分析帶寬和判定閾值，避免結論因方法不明而受到質疑。

用 MavoWatt 20 開展一次現場測試的流程相當簡潔，其自動設置功能會識別接線方式與通道配置，操作人員不需要專門培訓就能開始記錄。 第一步是選擇電壓測試線纜與電流傳感器，把四條電壓通道接到被測回路，并按量程把電流鉗或柔性電流傳感器卡在對應相線上，注意鉗口方向與實際電流方向保持一致。第二步在彩色觸摸屏上確認系統頻率、觸發閾值與記錄間隔，儀器支持對所有參量的最大值、最小值和平均值按可調間隔連續記錄。 第三步啟動記錄并等待一個完整的用電周期，期間可通過屏幕觀察實時波形與數值。第四步把高速存儲卡中的數據導入計算機，用配套軟件生成趨勢曲線、諧波頻譜和事件列表，最后依據標準限值判斷是否需要治理。 若現場需要更長周期的記錄，可以把主機掛在被測回路后由交流電源包持續供電，也可以利用可更換式電池組與外置充電器輪換使用，保證監測不會因?yàn)閾Q電而中斷。

MavoWatt 20 可以直接服務于節能改造與碳排放核算，因?yàn)樗粌H記錄瞬時功率，還連續統計需求量與累計能耗，使改造前后的用能差異有了可比的數據基礎。 在改造前期，儀器通過長周期記錄把負載的真實運行曲線描繪出來，判斷設備是否存在長期輕載、頻繁啟停或者無功偏大的情況；在改造后期，再用同樣的測點和同樣的記錄間隔復測，即可量化節電效果。分析儀內置的碳足跡計算進一步把耗電量折算成環境影響的評價量，滿足能量管理體系對數據臺賬的要求。 對于引入光伏、儲能等替代能源的場合，它可以在同一時間軸上觀察傳統電源與新電源的出力關系，幫助判斷自發自用電量的比例和剩余需量，從而選擇更合適的容量配置與運行策略。 此外，儀器支持對所有參量按可調間隔連續記錄最大值、最小值與平均值，改造評估時可直接調用統計結果而不必逐點翻查原始波形，顯著節省了整理數據所需的時間。

MavoWatt 20 依靠每周波二百五十六個采樣點配合十六位模數轉換器工作，先把電壓和電流波形完整還原出來，再在此基礎上完成功率、諧波和能耗的各項運算，這是它兼顧瞬態捕捉與穩態精度的根本原因。 由于采樣密度足夠高，短暫的電壓跌落、驟升以及快速波動不會被漏掉，儀器可以按正負百分之十的閾值設定觸發條件，把帶時間標簽的事件單獨記錄下來。頻率覆蓋十六又三分之二赫茲以及四十五到六十五赫茲范圍，并采用鎖相環同步，保證在電網頻率漂移時窗寬依然準確。 在波形數據之上，分析儀能夠給出電壓和電流的諧波頻譜以及間諧波頻譜，最高可分析到六十三次，另外還能算出波峰因數、K系數、電話干擾系數和電話諧波波形因數，以及基于均方根值偏差與序分量的不平衡度，便于定位畸變來源。 需要指出的是，高采樣率帶來的數據量增長由高速存儲卡承擔，儀器按周期連續寫入而不需要人工干預，因此現場可以在無人值守的條件下完成數天乃至數周的連續監測任務。

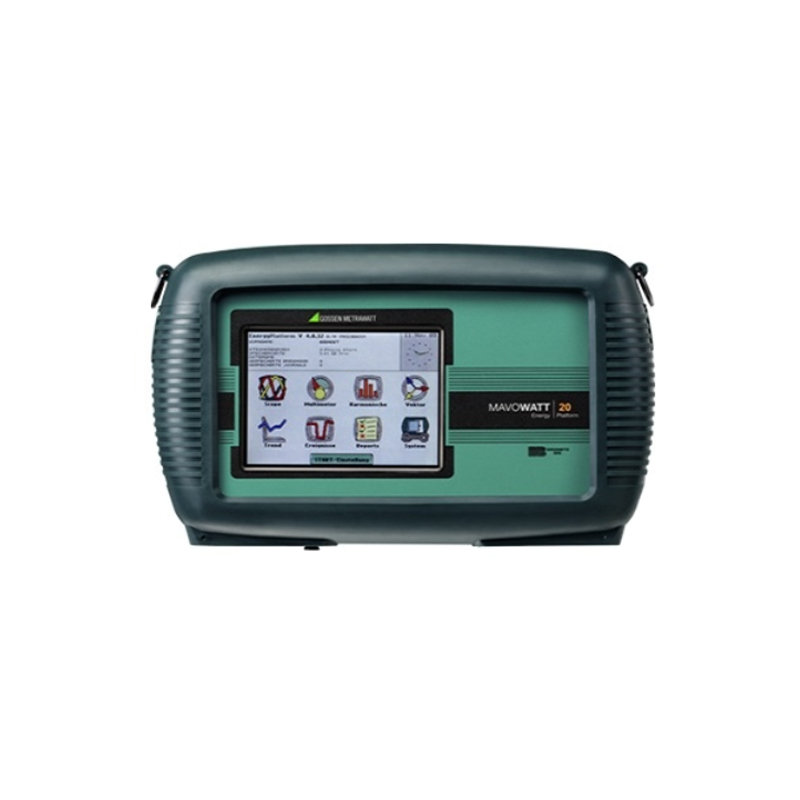

MavoWatt 20 是德國 GMC-Instruments 面向配電系統推出的手持式電能質量分析儀，主要用來同步采集回路中的電壓、電流、功率、諧波與能耗數據，并據此判斷供電品質的好壞與用電效率的高低。 儀器一共提供了八條輸入通道，其中四條用于電壓、四條用于電流，交流系統與直流系統都可以接入，因此在變電所、工業車間、建筑配電房以及發電側都能長期掛網運行。它可以把有功、無功、視在功率、真功率因數和位移功率因數一并讀出，同時統計需求量和累計耗電量，讓電費構成變得清楚。 在這組基礎數據之外，分析儀還帶有碳足跡計算能力，把用電行為換算成可以橫向比較的環境影響指標，為節能改造、替代能源評估和用能管理提供量化依據。測量結果能夠生成通俗易懂的報表，現場人員不必經過復雜培訓，就可以把記錄整理成可用于決策的材料。 從應用角度看，它被廣泛用于電網與電廠的電能普查、工業企業的用能診斷以及建筑配電系統的定期檢測，既可以作為排查供電異常的隨身工具，也可以作為建立長期能耗臺賬的固定手段。

MavoWatt 20 長期掛網時應重點注意供電方式、環境條件和存儲容量三項，任何一項準備不足都可能導致記錄中斷。 供電方面，主機既可用九十到二百六十四伏交流、四十七到六十三赫茲的電源包直接供電，也可使用可更換式電池組，電池組滿電條件下可維持約三小時連續工作，停電切換時不會丟失正在進行的記錄。環境條件方面，工作溫度為零到五十?dāng)z氏度，存儲溫度為負二十到五十?dāng)z氏度，相對濕度應保持在百分之十到九十且不凝露，潮濕或結露會影響絕緣與測量穩定性。 存儲方面，儀器使用高速存儲卡保存數據，基礎配置附帶四千兆容量的卡，最大可支持到三十二千兆，長時間記錄前應估算數據量并選擇合適的記錄間隔。此外要定期檢查電流傳感器鉗口是否閉合嚴密，防止因松動引入附加誤差。 最后要注意數據文件的歸檔，長期記錄結束后應及時把存儲卡內容備份到計算機，并在下次任務開始前確認剩余容量，防止因空間不足導致后面的記錄被截?cái)唷?/p>

MavoWatt 20 在電壓與電流測量上標稱百分之零點一的讀數準確度，但要真正達到這一水平，取決于傳感器選型、接線方式和現場環境是否規范。 首先是量程匹配，電流輸入雖然覆蓋一到六千安，但必須通過電流鉗或柔性傳感器把實際電流落在配件的線性區間內，用小量程鉗測大電流會飽和，用量程過大的鉗測小電流則相對誤差上升。其次是同步方式，儀器依靠鎖相環跟蹤電網頻率，若被測信號頻率超出十六又三分之二赫茲或四十五到六十五赫茲的范圍，頻譜分析會出現泄漏。 再次是溫度與電磁環境，允許的工作溫度為零到五十?dāng)z氏度，超出該范圍或周?chē)嬖趶?qiáng)干擾源都會影響十六位模數轉換的結果。最后要留意出廠校準證書的有效期，并按手冊定期對整套系統做核查。 另外，電壓測試線應盡量短并遠離大電流導體，避免因耦合引入附加信號；電流通道若長期空置，應在設置中將其屏蔽，防止干擾通道參與功率與能耗的合計運算。

MavoWatt 20 記錄的數據可以通過 DranView 6 軟件在計算機上做深入分析，隨機攜帶的 EPRW 能源自動檢測軟件則無需序列號即可使用，兩者配合可以完成從原始數據到報告的全過程。 導入存儲卡數據后，軟件首先給出電壓、電流、功率與需求量的時間趨勢，便于快速定位異常時段；隨后可查看諧波與間諧波頻譜，觀察各次含有率是否超過標準限值，并結合波峰因數與 K 系數判斷畸變對變壓器和電纜的影響。對于觸發記錄的事件，軟件會列出帶時間標簽的跌落與波動條目，顯示其幅值與持續時間，并可與 IEEE 1159 的定義逐條對照。 在此基礎上，軟件支持生成新的能源報告，把能耗、需求量與環境指標匯總成圖，方便向管理部門或客戶說明測試結果。軟件另有專業版和企業版可供選擇，用于更復雜的多站點數據管理。 借助配套軟件的數據導出能力，還可以把多日記錄疊加成日負荷曲線，觀察負載的周期規律，判斷某次讀數是否受到偶發工況影響，從而減少以偏概全的可能。
