在挑選電能質量分析儀時，應重點關注頻率適用范圍、通道數量、暫態分辨率與標準符合性。Dranetz HDPQ Xplorer 400 Plus 的八通道配置可同時監測四路電壓與四路電流，滿足三相四線加中性線的完整接線。其每周期五百一十二點、十六位采樣與一微秒高速暫態模式，遠勝于僅做基礎電量記錄的儀表，適合對瞬態敏感的研究與取證。標準方面，它滿足 IEC 61000-4-30 A 類第三版、IEC 61000-4-7、IEEE 1159、IEEE 519 與 IEEE 1459 等，合規覆蓋全面。若應用涉及航空艦船等中頻電源，支持四百赫茲監測是本機相對于多數僅工頻儀表的決定性優勢。用戶在選型時還應確認時鐘授時方式，本機支持網絡與衛星授時，便于多機同步與長期趨勢對齊。對于需要在苛刻電磁環境中長期值守的站點，還應評估工作溫度與防護適配，本機零點至五十攝氏度的工作范圍可覆蓋多數室內配電環境。對于跨季節或跨班次的長期監測，還應關注數據導出與歸檔的便捷性，本機多種接口已兼顧此需求。

Dranetz HDPQ Xplorer 400 Plus 在五十、六十赫茲系統中滿足多項國際主流標準。電能質量方面符合 IEC 61000-4-30 A 類第三版與 IEEE 1159，諧波測量依據 IEC 61000-4-7 第一類，電壓閃變依據 IEC 61000-4-15，功率評估依據 IEEE 1459，諧波畸變限值參考 IEEE 519。合規與測試層面還支持 EN 50160 標準，可用于公共配電網的供電質量統計。上述標準共同覆蓋了電壓幅值、頻率、諧波、間諧波、閃變、不平衡與暫態等全部關鍵指標，使測量結果具備跨實驗室與跨地區的可比性。對于航空艦船等中頻應用，儀器在三百八十至四百二十赫茲區間仍保持±零點一赫茲的頻率精度，確保中頻工況下的測量同樣可信。用戶在出具驗收或審計報告時，可逐項引用對應標準條款以增強權威性。由于全部參數均按標準定義的算法計算，不同批次或不同地點的測量結果能夠保持一致，有利于建立長期的電能質量基線。在涉及供用電糾紛或并網驗收時，標準一致的數據更容易被各方認可與采信。

Dranetz HDPQ Xplorer 400 Plus 的電壓測量在四十至一千伏真有效值區間讀數誤差為±百分之零點一，低于四十伏時仍為±零點一讀數加±百分之零點零五滿量程，暫態高速模式下峰值量程讀數誤差±百分之十。電流測量經配套電流探頭后讀數誤差±百分之零點一、滿量程誤差±百分之零點零五，精度表現處于便攜儀表前列。頻率測量在工頻區間±零點零一赫茲、中頻區間±零點一赫茲，足以分辨細微頻率偏移。每通道每周期五百一十二點、十六位分辨率的采集，加上自適應高速采樣，使其能還原非正弦與瞬態波形，抑制混疊并提升抗干擾能力。配合多種判據的暫態分析，即便在復雜電磁環境中也能準確捕捉微秒級擾動，為故障定位提供高置信度數據。對于變頻驅動與開關電源密集的配電系統，這種高分辨率采樣帶來的波形保真，是準確評估諧波與畸變責任的前提。

Dranetz HDPQ Xplorer 400 Plus 主要面向航空、艦船等四百赫茲中頻電源監測場景，也可用于傳統五十、六十赫茲工頻工況。在飛機地面保障、艦船電力系統與航空試驗臺中，它能驗證中頻供電的電壓頻率穩定度與諧波水平。工業現場方面，儀器適合電能質量普查、電壓電流暫態研究、故障錄波、涌流測試、電機試驗以及諧波與波形畸變分析。需量、電量與負荷研究同樣在其能力范圍內，可支撐用能審計與容量規劃。借助遠程查看功能，用戶可在關閉機柜形成安全工作環境后，于異地讀取數據與修改設置，非常適合帶電或不便近距離操作的場合。對于既含中頻設備又含工頻負荷的混合供電系統，一臺儀器即可覆蓋全部監測需求。在新能源并網與重要敏感負荷保護日益受重視的今天，這種高精度全事件記錄能力對事故溯源格外有價值。在定期預防性維護中，它也能建立電能質量趨勢檔案，提前發現劣化征兆。

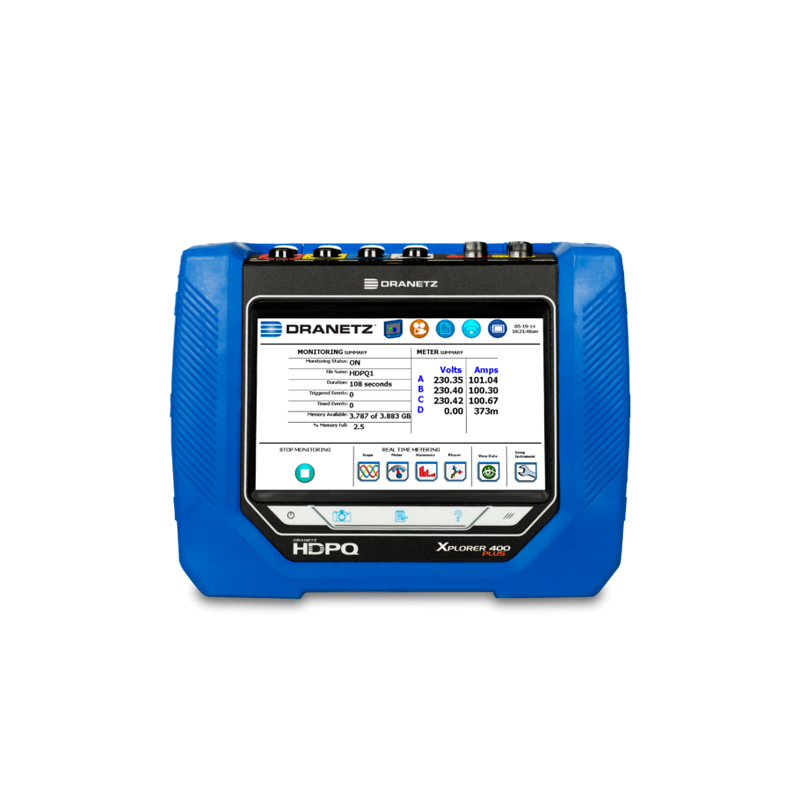

Dranetz HDPQ Xplorer 400 Plus 是美國 Dranetz 推出的便攜式電能質量分析儀，最大特點是同時兼容四百赫茲中頻電源與五十、六十赫茲工頻監測，專為航空、艦船等需要中頻供電檢測的領域設計。整機配備四路電壓與四路電流共八個測量通道，能夠對電能質量、需量與電量進行同步監測。它具備一微秒級高速暫態采集能力，可捕捉電壓電流中的瞬態擾動，并依據 IEC 61000-4-30 A 類第三版、IEEE 1159、IEEE 519 等主流規范給出合規測量。借助智能分析模塊，儀器可自動輸出電壓驟降方向、電容器投切暫態識別與電機分析等結論。除中頻應用外，它同樣適用于傳統工頻下的電能質量普查、故障錄波、涌流測試與諧波分析，是兼顧航空艦船與工業現場的通用型高端檢測設備。通過七英寸觸控屏與遠程連接，現場人員既能就地查看儀表盤視圖，也能在安全距離外借助移動終端操控儀器。這種就地與遠程兼顧的設計，讓它在狹窄配電間與高危環境中都能方便使用。

與市面上多數僅支持五十、六十赫茲的電能與電量分析儀相比，Dranetz HDPQ Xplorer 400 Plus 的突出優勢是具備四百赫茲中頻監測能力，可直接服務航空、艦船等特殊供電系統而不必另購專用設備。八通道并行采集加每周期五百一十二點高分辨率，使它在暫態與波形畸變分析上具備更高保真度。智能分析模塊能自動給出電壓驟降方向、電容器投切暫態識別、暫態方向性判定與電機分析，并生成報告，顯著降低對分析人員經驗的依賴。遠程操控方面，它通過 VNC 與手機、平板、電腦客戶端實現異地查看與設置，提升帶電作業安全性。七英寸觸控屏與多語言菜單則讓現場交互更直觀。綜合來看，它在精度、標準符合性與智能化程度上都處于便攜式電能質量分析儀的較高水平。對于需要把現場數據快速轉化為整改報告的團隊，內置的智能結論與迷你報告功能可以明顯縮短從測量到交付的周期。

判定 Dranetz HDPQ Xplorer 400 Plus 的實測數據是否合格，應以相應電能質量標準與設備技術條件為依據。儀器內置的合規測試會按 IEC 61000-4-30 A 類、IEEE 1159、IEEE 519 與 EN 50160 等給出各指標的統計結果，用戶可直接對照標準限值讀取合格與否。諧波方面關注各次含有率與總諧波畸變率，閃變則依 IEC 61000-4-15 評估，暫降驟升中斷均帶時間標記便于因果分析。智能分析模塊還能自動判定電壓驟降方向與電容器投切暫態，幫助區分擾動來源是上游系統還是本地負載。需量與電量數據可用于負荷研究與電費核算。建議把長期趨勢、事件記錄與遠程導出的報表結合，形成從異常發現、溯源到治理建議的完整判定鏈條，提升電能質量管理的閉環水平。當多地點部署時，利用網絡或衛星授時保證各機時鐘一致，可使跨站點的擾動相關性分析更加可靠，進而支撐系統級治理決策。將合格判定與歷史基線對照，還能識別緩慢劣化的指標，實現由被動處理向主動預防的轉變。

操作 Dranetz HDPQ Xplorer 400 Plus 前，須按被測回路電壓等級選擇匹配的測試線與電流鉗，并確認接線無誤后再上電。儀器工作溫度為攝氏零度至五十度，濕度應在百分之十至九十且無冷凝，超出范圍會影響測量精度與元件壽命。由于機身內置可充電電池滿電連續工作約二點五小時，長時間任務應連接交流適配器或預留充電安排，避免記錄中途斷電丟失數據。遠程操控時務必遵循鎖閉機柜、保持安全距離的規程，通過 VNC 在異地完成查看與設置，減少帶電近距離作業風險。接口與存儲卡插拔應在關機或安全狀態下進行。搬運時注意七英寸屏與接插件防護，避免撞擊與受潮，確保下次測量的可靠與安全。在多臺儀器協同或需時間對齊的場合，應提前配置網絡或衛星授時，防止因時鐘漂移導致事件序列錯位而影響分析結論。長期存放時建議保持電池有一定電量并定期通電，以維護內部時鐘與存儲介質的可靠性。

使用 Dranetz HDPQ Xplorer 400 Plus 時，先接好四路電壓測試線與四路電流鉗，儀器支持自動配置，數秒內即可啟動監測。用戶可從預設監測模式中選取適合應用場景的方案，也可自建自定義工作模式同步采集上千項參數?，F(xiàn)場通過七英寸觸控屏查看儀表盤視圖，即時獲知已記錄的事件與電能質量、需量、電量數據。需要遠程作業時，借助 Dran-View7 軟件內置的 VNC 界面，或手機平板上的免費 VNC 客戶端，即可在任意地點查看數據并修改設置，實現關閉機柜后的安全操控。測量結束后，數據存于四吉字節內部存儲，可經以太網、無線或 USB 導出，由 Dran-View7 生成迷你報告或完整分析報表。整個過程從接線到出報告都圍繞提升現場效率而設計。對于初次使用者，預設模式已封裝了常見行業的推薦閾值，無需逐項手工配置即可獲得符合規范的監測結果。導出后的數據可在電腦端回放任意時間段的波形，方便復盤與二次分析。

Dranetz HDPQ Xplorer 400 Plus 采用每通道每周期五百一十二個采樣點、十六位分辨率的同步采集架構，對四路電壓與四路電流實施并行數字化。高采樣率結合自適應高速采樣技術，使其能還原低頻、中頻與高頻暫態信號，捕捉持續僅微秒級的擾動。機內算法按 IEC 61000-4-30 A 類第三版等標準計算電壓暫降、驟升、中斷、諧波與閃變等參數，并采用峰值、波形、有效值差值多種判據來表征事件。頻率測量在二點五至六十九赫茲區間誤差為±零點零一赫茲，在三百八十至四百二十赫茲中頻區間誤差為±零點一赫茲。智能分析模塊對功率與波形做深度處理，自動判定電壓驟降方向、暫態方向性與電容器投切特征，并生成可附于報告的分析結論，把原始波形轉化為可決策的信息。八個通道的高性能主機確保任何一次電能質量擾動都不會因通道資源不足而被漏記，滿足嚴苛的事件捕獲要求。
