EM920 的合規體系覆蓋電能質量方法與計量精度兩條線。電能質量方面，設備符合 EN 50160 電能質量標準，且性能指標優于該標準的要求；同時滿足 IEC 61000-4-7、IEC 61000-4-15 與 IEC 61000-30 標準，并支持 ITI（CBEMA）曲線，可用于把電壓擾動放到通用容忍度曲線上加以評價。 計量方面，有功電能輸入輸出符合 ANSI C12.20 20 級 0.2S 要求，量程覆蓋至 999999.99 兆瓦時；無功電能輸入輸出為 IEC62053-22 的 0.5S 級（功率因數在 0 至 0.9 區間）；視在電能為 IEC62053-22 的 0.2S 級。電壓測量精度可達讀數的 0.05%，線電流在 1% 至 200% 額定電流區間為 ±0.06%，故障電流在 200% 至 1000% 區間為 ±0.5%。 接口安全方面同樣有依據：電壓輸入端 1 分鐘相地抗過壓為 4000 伏交流，額定沖擊電壓 6000 伏峰值；電流輸入隔離耐壓為 4000 伏交流；高速狀態數字輸入采用光隔形式，絕緣耐壓 2500 伏交流歷時 1 分鐘。設備還具備多級密碼保護

影響 EM920 讀數可信度的因素首先是互感器誤差。設備與現場之間隔著電壓互感器和電流互感器，互感器自身的比差與角差會直接進入結果；對此 EM920 提供變壓器與線路損耗補償功能，最多支持 8 點互感器誤差修正，正確填入修正點可以明顯改善系統級精度，反之若修正數據本身不準確，反而會引入新的偏差。 其次是測量區間。電壓在滿量程 1% 至 140% 區間內精度為讀數的 0.05%，線電流在 1% 至 200% 額定電流區間為 ±0.06%，故障電流在 200% 至 1000% 區間放寬到 ±0.5%。諧波類指標也有前提：總諧波畸變需 THD 不小于 1% 且電壓或電流不低于滿量程 10% 時才達到 1.5% 的讀數精度，總需求畸變要求電流不低于滿量程 10%，功率因數測量則要求電流不低于滿量程的 2%。 此外，啟動電壓與啟動電流均為額定值的 0.1%，輕載條件下的相對偏差會被放大；頻率測量同樣只在系統標稱值附近有效，50 赫茲系統覆蓋 40 至 65 赫茲，60 赫茲系統覆蓋 45 至 70 赫茲。

EM920 捕捉瞬時事件依靠的是高密度的波形采樣與專用的檢測回路。設備每周期的采樣點數可在 32 至 1024 點之間配置，配置得越密，波形細節保留得越完整；配合專用檢測通道，在 60 赫茲工況下最短可識別 17 微秒的暫態，這類持續時間極短的擾動在常規周期測量中極易被漏掉。 被觸發的事件交由 4 路波形記錄儀保存，形成可供回放的記錄，用來還原事件發生前后的電壓與電流形態。設備同時評估多項電能質量指標，并支持 ITI（CBEMA）曲線，把電壓擾動按幅值和持續時間放到業界通用的容忍度曲線上比較，判斷其是否越界，而不是只看單一限值。 時間基準是整個分析的基礎。EM920 通過 IRIG-B 或以太網 SNTP 完成時間同步，時間精度 1 毫秒，多臺設備之間的事件因此可以直接按時間先后排序；配合 16 兆字節的長期存儲，可保存長達數月的采集數據，供事后逐段回看，不必擔心關鍵時段的數據被覆蓋。

判斷 EM920 是否匹配，可從安裝形式、電壓電流接口和通信協議三方面入手。安裝形式上，它采用符合 C12.10 標準的插座刀片端子，適合已有插座式電表底座的場合直接替換；若現場是螺釘端子接線的新建屏柜，則需要先確認底座形式能否匹配，必要時同步更換底座。 電壓與電流接口也要核對。設備提供 3 路電壓加 1 路中性輸入，標準參考電壓為經電壓互感器接入的 57.73 至 120 伏相電壓，對應線電壓 100 至 207 伏；未來還可選配 277 伏相電壓、480 伏線電壓且無需電壓互感器的版本。電流側提供 3 路輸入并可選增至 4 路，彼此電氣隔離，基礎型號額定電流為 5 安，最大可測短路電流為 10 倍額定電流。 通信方面，設備可通過 MODBUS、DNP3.0 與 MV90 協議同步通信，若站點已建成其中某一種抄表體系，通?？梢灾苯咏尤攵槐亓斫ㄍǖ?，這對改造項目控制工作量十分關鍵。若現場還需要就地讀數或增加開關量采集，可另行選配遠程顯示模塊與 8 路數字輸入模塊，而不必改動主體設備，后期需求變化時也留出了調整余地。

解讀 EM920 的數據，可以從長期趨勢、事件波形和諧波來源三條線索展開。長期趨勢依托 16 兆字節長期存儲器保存的數月數據，包括負荷曲線、分時電價數據、最大值與最小值以及自定義報表，用來回答負荷如何變化、峰谷出現在哪些時段，為容量規劃和電價策略提供依據。 事件波形依托 4 路波形記錄儀與高速暫態檢測，最短可捕捉 60 赫茲工況下 17 微秒的暫態；結合支持 ITI（CBEMA）曲線的評價方法，可以判斷某次電壓擾動落在容忍度曲線的哪一側，再配合 1 毫秒精度的時間同步，把多個測點的事件按先后排序，厘清擾動沿電網傳播的路徑。 諧波來源的判斷則依靠設備本地的定向諧波功率流向功能：它不只是給出各次諧波的幅值，還指示諧波功率的流向，幫助區分擾動究竟來自電網側還是用戶側，從而定位故障誘因。實時示波圖則用于直觀評估當前波形，快速確認是否存在明顯畸變或異常振蕩。

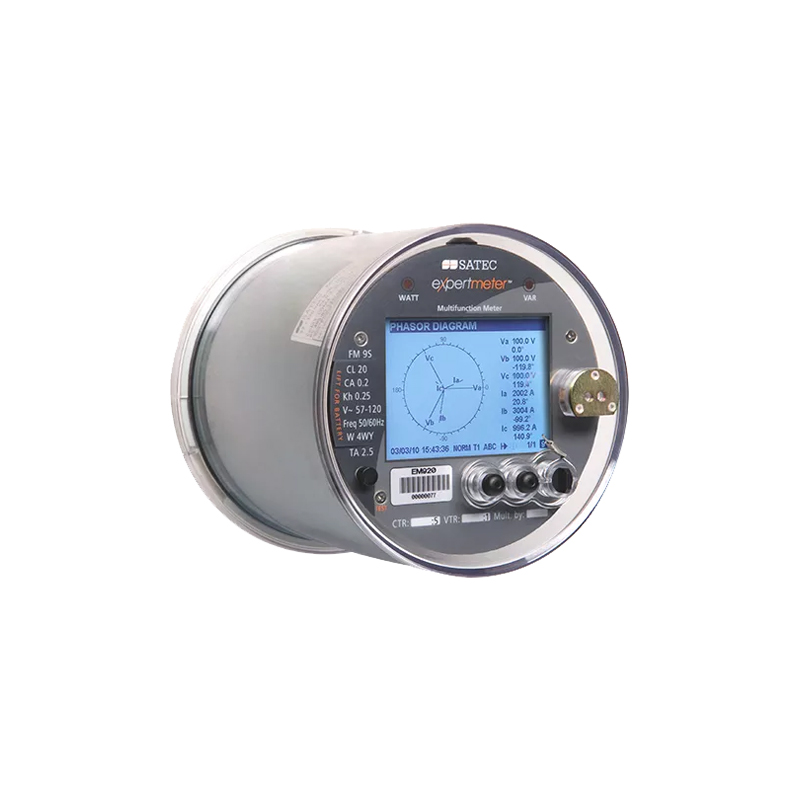

EM920 eXpertmeter 是 SATEC 推出的一款插座式電能分析儀，采用符合 C12.10 標準的插座刀片端子，可直接替換現場原有的插座式電表。它把精密計量、電能質量分析和數據長期記錄集中在一臺設備里，計量精度可達 0.05%，性能優于 0.2S 級貿易結算要求。 設備內置 16 兆字節長期存儲器，用于保存負荷與趨勢曲線；電能質量一側配備 4 路波形記錄儀，可檢測并記錄對電力系統有危害的波形事件與故障電流，同時支持實時示波，讓使用者直接觀察當前波形。每周期采樣點數可在 32 至 1024 點之間配置，高速暫態檢測在 60 赫茲工況下最短可捕捉 17 微秒的暫態。 與普通電能表相比，它能采集更大體量的實時數據，因而分析更快、決策依據更充分。設備還具備多級密碼保護以防止非授權訪問，并支持 IRIG-B 與以太網 SNTP 兩種時間同步方式，時間精度達到 1 毫秒，為事件排序和責任界定提供了統一時基。由于體積與接口都沿用插座式電表的形制，它可以在不改動屏柜結構的前提下完成升級，這也是它被大量用于既有站點改造的原因。

安裝和使用 EM920 有幾個要點。首先是插座式結構的特殊性：設備依靠符合 C12.10 標準的刀片端子取得信號，插接前必須確認底座規格匹配、刀片無變形與氧化，插接不到位會造成接觸電阻升高，既影響讀數也可能引起發熱；插座式電表的插拔屬于高風險操作，須嚴格按規程執行并做好防護。 其次是輸入限值。電壓側有效值測量范圍為 0 至 144 伏，電能質量測量峰值為 288 伏，最大線電壓為 500 伏有效值，帶電對地短時過電壓為 240 伏有效值、暫態過電壓 1.5 千伏峰值；電流側基礎型號額定電流為 5 安，最大可測短路電流為 10 倍額定電流，1 秒非重復耐受過流為 50 倍額定電流，超出這些限值會直接影響設備安全。 再次是數字輸入與訪問管理。標配 2 路光隔數字輸入為干接點、內部 24 伏直流饋電，開路電阻大于 1 兆歐、閉合電阻小于 100 歐，采樣周期 1 毫秒，也可選配 8 路模塊；同時應啟用多級密碼保護，避免運行參數被非授權修改。

EM920 投運可按四步推進。第一步是插座安裝：在做好安全措施之后，把設備插入符合 C12.10 標準的插座底座，確認電壓刀片與電流刀片接觸可靠。由于是插座式結構，電壓與電流回路隨插接一并接通，安裝效率明顯高于螺釘接線方式，但仍需確認底座規格匹配。 第二步是參數配置。設置電壓互感器與電流互感器變比，并根據需要啟用變壓器與線路損耗補償功能，該補償最多支持 8 點互感器誤差修正，可同時修正電壓互感器與電流互感器的偏差，對長距離線路和老化互感器的站點尤其有用。 第三步是啟用記錄與分析功能。配置 4 路波形記錄儀的觸發條件與每周期采樣點數（32 至 1024 點可選），開啟高速暫態檢測，并設定長期存儲中需要保留的負荷曲線、分時電價數據和自定義報表。 第四步是打通通信與時間同步。按現場條件選擇 MODBUS、DNP3.0 或 MV90，配置地址與相關參數；同時接入 IRIG-B 或以太網 SNTP 時間源，把時間精度控制在 1 毫秒以內，并設置多級密碼防止非授權訪問。

EM920 eXpertmeter 系列主要面向電力公用事業的互聯點、需要詳實數據用于規劃的各類變電站，也可安裝在重要用戶的進線側，實現高品質供電監測。 一個很有價值的用法是改造老舊變電站。這類站點原本幾乎沒有監測數據，而 EM920 采用插座式結構，可以直接替換原有的插座式電表，無需改動盤面開孔和二次接線，就能取得過去無法得到的監測信息，改造成本與停電時間都遠小于整機更換，也避免了對運行多年的一次回路做額外改動。 它的長期監測與存儲能力同樣契合規劃類需求：可保存長達數月的采集數據，記錄分時電價數據、負荷曲線、最大值與最小值以及自定義報表，這些都是規劃與運行人員需要的基礎資料。此外，設備支持 MODBUS、DNP3.0 與 MV90 多種協議同步通信，在采集電能質量事件的同時不影響既有抄表鏈路。設備本地還能直接查看諧波工況，并憑借獨有的定向諧波功率流向功能定位故障誘因，值班人員不必等到后臺出報表就能對現場情況作出初步判斷。

EM920 最突出的特點是它獨有的附加模塊設計。這一設計開創性地把智能化、控制與通信功能集成到電氣計量設備之中，用戶可以根據不斷變化的需求對電表進行配置，既節省現場調試時間，也避免后期高昂的設備更換成本；技術升級還能對原有老舊設備賦能改造，快速、經濟地響應新的業務需求。 相比之下，普通電能表的功能在出廠時即已固定，一旦業務需要新增脈沖計數輸入或電能脈沖輸出，往往只能整機更換。EM920 則提供附加輸入輸出插槽，可加裝脈沖計數輸入或輸出電能脈沖，并可選配 8 路數字輸入模塊和遠程顯示模塊，后者用 LED 前面板就地顯示讀數，方便現場巡檢。 計量與質量能力同樣更強：精度可達 0.05%，優于 0.2S 級貿易結算要求；配備 4 路波形記錄儀與實時示波功能；本地即可查看諧波工況，并憑借獨有的定向諧波功率流向功能定位故障誘因。這些能力讓它在同一測點上同時滿足結算與診斷兩類需求。
