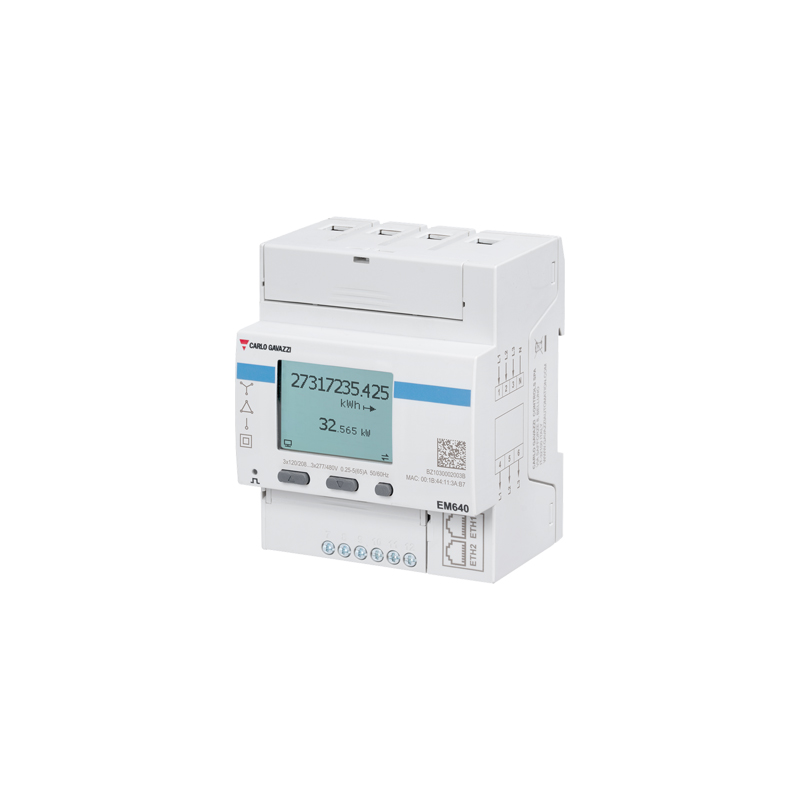

意大利Carlo Gavazzi EM640是一款直連式電能質量分析儀，主要面向低壓配電系統的電參量監測、能耗計量與諧波診斷。它可直接接入線電壓最高四百八十伏、電流最高六十五安的回路，覆蓋單相、三相三線及四線等多種電氣系統，無需外加電流互感器。裝置實時測量線線電壓、線中電壓、電流、有功無功視在功率、功率因數和頻率，并以零點零零一千瓦時的分辨率累計有功電能，使細微能耗變化也能被捕捉。憑借百毫秒的刷新速度，EM640能夠把各路電壓電流連續采樣結果作為控制系統的數據源，也適合用于單臺設備健康診斷、光伏儲能防反送電管控以及分表計量的運行周期統計。其緊湊的四模數位DIN導軌機身讓它在擁擠的低壓柜中也能快速部署，是兼顧電能質量與能耗的在線監測單元。在老舊配電改造中，用緊湊的直連儀表替換分體式互感器方案，可顯著降低施工量與停電時間。它讓用電方首次擁有細到單機的能耗視圖，為精益管理提供數據抓手。細粒度能耗視圖有力支撐精益生產與內部成本的精細化分?jǐn)偂?/p>

安裝意大利Carlo Gavazzi EM640須采用DIN導軌方式，占據四個模數位，接線端子允許二點五至十六平方毫米導線、扭矩不超二點五牛米，過力矩會損傷端子導致接觸不良。電壓為直連接入，相中額定一百二十至二百七十七伏、線線二百零八至四百八十伏，持續過壓不得超一點一五倍額定電壓，頻率五十或六十赫茲，接錯電壓等級會燒毀輸入。電流直連額定五安、最小零點二五安、最大六十五安、啟動電流僅二十毫安，短時過載十毫秒可達一千九百五十安，輸入功耗低于三點四伏安，須選配合適線徑。設備二類雙重絕緣、過電壓類別三類，僅限戶內受控環境，工作溫度最高七十?dāng)z氏度、海拔最高三千米。接線須由合格人員操作，確保輔助電源取自測量回路自供電、避免超規格施加外部電壓引發觸電或儀表損壞。建議按端子扭矩要求使用扭力螺絲刀緊固，防止因接觸電阻發熱引發讀數漂移甚至火災隱患。正確選型線徑可降低接點發熱，延長端子與導線的有效使用壽命。規范緊固減少接觸故障隱患，保障長期測量的可靠性。

意大利Carlo Gavazzi EM640適合安裝在額定電流不超過六十五安的低壓開關柜內，用于監測電能消耗、主要電氣參數以及諧波畸變。在單臺設備監測中，它能采集全部關鍵電參量并早期識別異常，把能耗與運行時長關聯以制定維護計劃、預防故障停機。其百毫秒刷新與高分辨率通信變量使之可作控制系統的數據源，例如用于光伏儲能系統實時判斷功率方向、防止向電網反送電造成計量糾紛。借助數字輸入還能方便地分表清零，統計設備每個工作周期的電量，支撐按臺班核算成本。由于采用DIN導軌安裝且僅四模數位寬，它非常適合空間受限的配電盤、工商業樓宇以及需要遠程組網的現場能源管理節點，在不打擾原有布線的情況下補足智能化監測能力。把單臺大型電機或空調機組的用電畫像單獨成表，可發現空載損耗與啟停沖擊，為節能改造指明方向。分表計量使內部核算更公平，避免大鍋飯式分?jǐn)傃谏w高耗設備。單機核算讓高耗設備無所遁形，便于定位整改的重點對象。

意大利Carlo Gavazzi EM640在計量與安全方面符合多項國際規范。有功電能滿足EN IEC 62053-21一級精度，MID版本同時滿足EN 50470-3 B級雙向計量認證，可用于貿易結算場合；無功電能依據EN IEC 62053-23達到二級。安全方面取得cULus認證即UL 61010，防護類別為二類雙重絕緣，過電壓類別三類、額定沖擊電壓四千伏，污染等級二，前面板防護IP51、接線端子IP20，適合戶內受控電氣環境。通信上兼容Modbus TCP/IP、HTTPS REST API與SunSpec協議，便于融入光伏與工業網絡并對接上位機。這些標準與認證確保EM640在低壓配電環境中既能提供合規計量數據，又具備可靠的安全隔離與電磁兼容表現，使其在出口設備與并網項目中也能被監管與業主接受。在海外項目或出口設備中，具備國際認證與多協議接口的儀表更容易通過驗收與并網審查。多協議兼容降低了與既有監控系統集成時的開發工作量與風險。多協議兼容降低集成難度，加快系統整體上線的節奏。

意大利Carlo Gavazzi EM640判定電能質量數據是否異常，通常把實測電壓、電流、功率、頻率與諧波同配電系統設計限值或供用電合同相比較，超出容差即視為越限。設備以百毫秒刷新輸出各相參數，運維人員可據此識別電壓偏差、三相不平衡與諧波畸變是否越限，并定位異常設備。W版本記錄的當年當月當日電能數據配合需量計算，可分析負荷趨勢、制定分時維護計劃，并借助數字輸入分表清零統計單臺設備每個周期耗電，實現按臺班核算。在光伏儲能場景，實時功率方向信息用于防止向電網反送電，保障并網安全。所有數據經Modbus或HTTPS API上送監控系統，結合SunSpec協議形成可視化報表，為節能改造、設備診斷與合規運行提供量化依據與歷史追溯。在需量電價地區，依據最大需量?jī)?yōu)化生產排程，往往比單純更換設備更能直接降低電費支出。需量控制結合預警可避免容量電費被偶然的尖峰負荷拉高。需量預警抑制容量電費，直接改善企業的用電經濟性。

意大利Carlo Gavazzi EM640相比傳統機械式電表具備顯著的數字化與通信優勢。它不僅能累計電能，還可實時給出功率、功率因數、頻率與諧波等完整電能質量畫像，刷新快至百毫秒，使隱性擾動無所遁形。雙以太網口內置交換機，E2版本無需外接交換機即可菊花鏈級聯，大幅簡化多表布線并降低故障點。Wi-Fi讓手機電腦直連完成配置診斷，也可接入局域網固定組網，運維不再依賴現場讀盤。設備兼容SunSpec協議，便于光伏儲能系統對接，并通過cULus即UL 61010認證，安全隔離滿足二類雙重絕緣。其有功電能達EN IEC 62053-21一級、MID EN 50470-3 B級，無功電能二級，分辨率高達零點零零一千瓦時，遠超機械表讀數粗、無通信、難診斷的局限，是智能化配電與能效管理的理想升級選擇。面對分布式電源接入帶來的反向潮流，具備方向識別的儀表比傳統單向表更能反映真實功率流向。反向功率的準確計量直接關系到補貼結算金額的準確性與合規性。方向識別反映真實的源荷功率流向，避免誤判電能狀態。

意大利Carlo Gavazzi EM640的測量精度按讀數百分比給出，電流在最小至參考電流區間為±1.0%、參考至最大為±0.5%，線電壓與相電壓在額定負二十至正十五百分比范圍內為±0.5%，滿足低壓回路的精細化計量。有功與視在功率在功率因數為一時為±1.5%、在零點五感性至零點八容性范圍內為±1.0%，覆蓋了大多數實際負荷工況。電能分辨率達零點零零一千瓦時、電流零點零零一安、電壓零點一伏，顯示位數為八位整數加三位小數，細微變化皆可辨。諧波方面，設備對各路電壓電流連續采樣，可評估電流電壓畸變程度并識別非線性負荷影響，配合百毫秒高頻刷新與高分辨率通信變量，為控制系統與能效分析提供準確且及時的電能質量數據，支撐濾波與無功補償方案的制定。將諧波數據接入能效平臺后，可對比治理前后曲線，客觀評估濾波裝置的投入回報。歷史諧波曲線是評估濾波裝置治理效果的客觀而可復核的標尺。諧波曲線量化治理收益，支撐濾波改造的投資決策。

意大利Carlo Gavazzi EM640本地操作僅由三個機械按鍵配合背光顯示屏完成，菜單簡潔直觀，可現場切換查看各相與系統參數，無需專業知識即可讀取關鍵電參量。通信配置方面，設備提供以太網端口和Wi-Fi，用戶可用手機或電腦直連進入配置頁面，設定Modbus TCP/IP從站參數或HTTPS REST API訪問方式，并把測量變量映射到控制系統寄存器。E2版本雙以太網口內置交換機，用一根網線即可把多臺儀表菊花鏈級聯，省去外接交換機并減少故障點。通過專利滑動擴展模塊還可選配數字輸入輸出、Modbus RTU或M-Bus接口以適配既有系統。W版本在配置時開啟RTC并經NTP服務器對時，保證電能記錄帶準確時間標簽，便于后續按日按月統計、遠程讀取以及與能源管理平臺自動同步。借助無線網絡，調試人員可在安全距離外讀取參數，減少觸電風險并提升現場配置效率。遠程診斷減少了往返現場的次數，明顯縮短故障定位所需的平均時間。遠程讀取提升運維響應速度，減少現場等待與停機時間。

意大利Carlo Gavazzi EM640采用直連取樣方式，電壓與電流直接接入測量端子而無需外接互感器，由內部高速采樣電路對每一路信號連續采集并計算真有效值。設備對采樣值做運算得出電壓、電流、功率、功率因數與頻率等系統及分相參數，并按需量算法計算電流與功率的平均值，用于負荷趨勢與最大需量評估。諧波分量由內置分析得出，可反映非線性負荷引起的電流電壓畸變程度，幫助識別變頻器與開關電源等干擾源。測量結果經百毫秒刷新后，既可在背光屏上本地顯示，也可通過以太網或Wi-Fi以Modbus TCP/IP與HTTPS REST API對外發布，便于接入監控系統。W版本還內置實時時鐘并經NTP對時，把當年當月當日的電能數據記錄于存儲中，實現帶時間標簽的能耗與電能質量連續監測和歷史對比。對于含大量整流與逆變?cè)O(shè)備的回路，真有效值與高頻采樣能更真實反映電流波形，避免平均值法低估發熱。在諧波敏感環境，及時讀數有助于判斷是否為變頻器引起的背景畸變。真有效值更貼近設備實際發熱與損耗，反映真實用電狀況。
