EM24 提供直連與外接互感器兩類配置，選型取決于被測回路電流大小與安裝條件。直連版本電流端子可直接通過最高六十五安電流，基準電流十安、啟動電流零點零四安，適合分支回路與中小型配電出線，免去額外互感器、節省成本與空間。外接五安互感器版本則需配電流互感器，一次側額定電流為五安、最小零點零五安、最大十安，借助變比可測更大一次電流，適合主進線或電流超出直連能力的回路。兩類都基于真有效值測量，直連版本短時耐受可達四千五百安、波峰系數四，外接版波峰系數三。若回路緊湊且電流不超六十五安，直連更簡便；若需測量大電流或改造既有互感器回路，應選外接互感器版本，并核對變比與精度是否滿足計量要求。直連版省去互感器不僅降低成本，也消除了變比誤差帶來的計量偏差風險，同時減少了互感器飽和可能引起的讀數失真。

EM24 符合多項安裝與計量相關標準。絕緣與安裝方面，前面板防護等級 IP50、端子 IP20，過電壓類別 CAT III、污染等級二，輸入輸出間絕緣耐壓達四千伏，滿足低壓配電盤的安全要求。電氣參數依據 IEC62052-11 與 IEC62053 系列，MID 型號電能計量邏輯區分 PFA 與 PFB，符合 EN50470 框架下的法定計量規定。測量基于真有效值并連續采樣，電壓容差為負二十至正十五百分之、持續過載一點一五倍額定電壓。共模抑制比在四十二至六十二赫茲達一百分貝，體現良好噪聲抑制。工作溫度范圍攝氏零下二十五度至五十五度，頻率支持五十與六十赫茲，整體符合低壓電能監測與計量表計的國際通用標準，可順利通過各種合規性驗收。CAT III 與四千伏絕緣使其可安心用于低壓主配電回路的測量與保護配合，在故障電流出現時仍能有效隔離強弱電回路。強弱電隔離設計為運維人員在柜前操作提供了更安心的電氣環境。

EM24 特別適合樓宇與工業自動化中需要電能及主要電氣參量監測的場景。在能效監測方面，它可對各回路能耗做分項統計，識別高耗能設備；在費用分?jǐn)傊校姆N費率與分相計量能按部門或租戶核算電費，是二級計量計費的優選。無線 M-Bus 版本無需布線、安裝快速，特別適合改造項目與難以敷設通信線的老舊配電盤，加密機制保障數據安全。工業現場可用其監測單臺設備運行功率，結合數字輸入采集冷水熱水燃?xì)獾冗h(yuǎn)程供暖計量，實現綜合能耗管理。借助兩路數字輸出對任意變量做報警或脈沖控制，EM24 也能參與簡單的負荷聯動，覆蓋從建筑能效到生產用能管理的多種應用，幫助管理者以數據驅動節能決策與成本管控。對中央空調系統等季節性負荷，分項計量能量化其占全年能耗的真實比重，輔助管理者制定針對性的節能改造與運行策略。

EM24 通過對畸變正弦波形執行真有效值測量來完成電氣量采集。在五十赫茲電網下儀器每秒采樣一千六百次、六十赫茲下為一千九百次，據此計算相電壓線電壓電流有功無功與視在功率功率因數及頻率，并累加總電能與分相電能。數據上傳方面，EM24 支持串行通信 Modbus RTU、M-Bus、Dupline 以及以太網 Modbus TCP/IP，可選脈沖輸出接口傳送能耗。無線 M-Bus 版本使用八百六十八兆赫頻段，適合歐洲市場無法布線的場合，內置天線緊湊型或外接天線型可應對金屬開關柜。借助前端操縱桿與選擇器，用戶無需電腦即可切換查看各類參數，測量數據經相應端口送入樓宇管理系統完成集中監控。這種本地顯示加遠程上送的組合，使 EM24 在改造與新建項目中都易于集成。導軌安裝使之可緊貼原有斷路器布置，顯著節省控制柜內的有限安裝空間，也便于后期在不停電情況下追加測量點位。

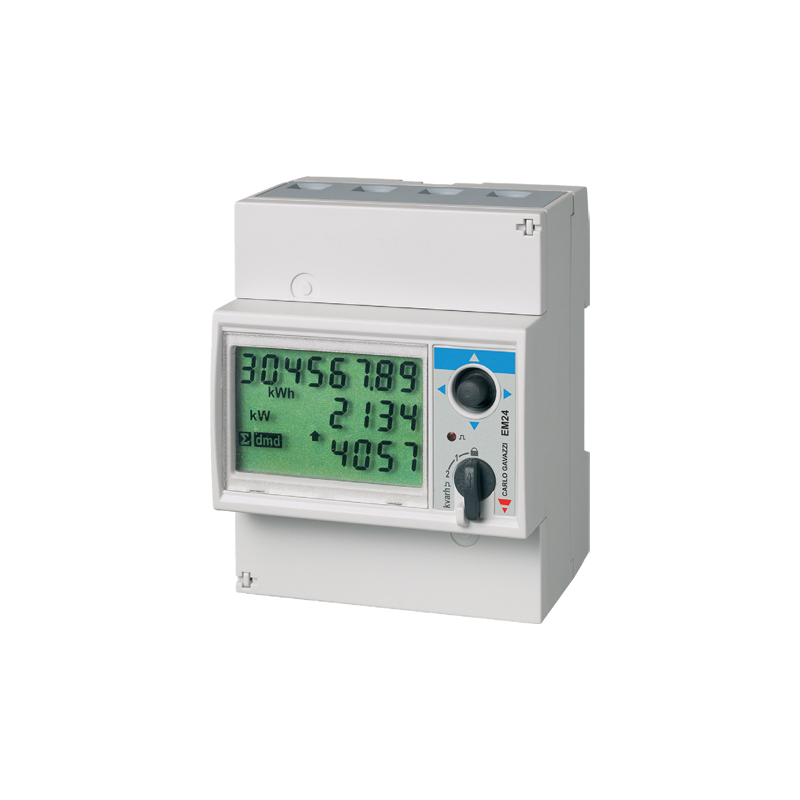

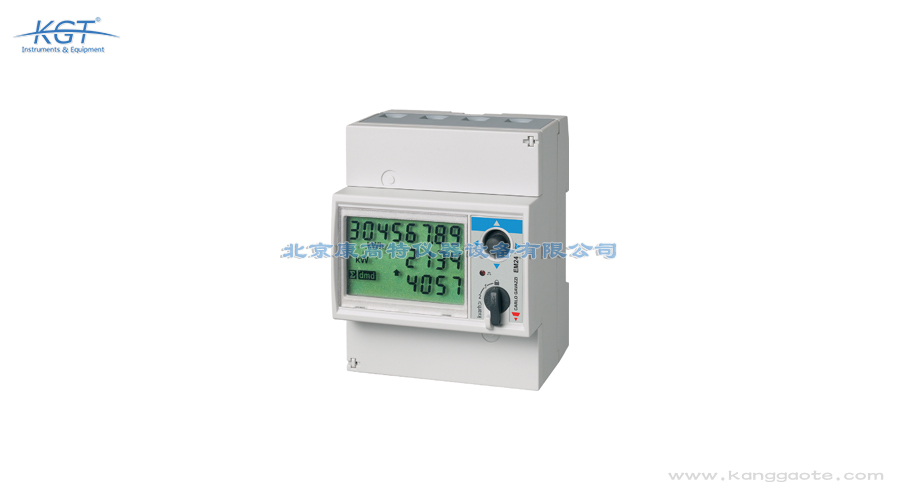

Carlo Gavazzi EM24 是一款 DIN 導軌安裝的三相電能質量分析儀。該儀器由意大利 Carlo Gavazzi 公司設計，可直接接入最高六十五安電流，也可外接五安電流互感器或電壓互感器使用，采用真有效值測量技術。EM24 支持四種費率的雙向分相電能計量，并通過 MID 法定計量認證，適用于樓宇與工業的能效監測及二級計量計費。設備配有液晶顯示屏與操作搖桿，可選 Modbus、M-Bus 或無線 M-Bus 通信，并提供脈沖報警輸出。其數據加密機制在包裝盒內以密封信封附帶密鑰，保障信息保密。整體定位為緊湊、易裝、合規的配電測量終端，廣泛部署于需要分項計量與遠程采集的低壓配電盤，是建筑能耗管理與租戶分?jǐn)偟某Ｓ帽碛嫛Ｔ诩扔薪ㄖ潆姳P增容評估中，EM24 的分相數據可識別相位負荷偏置問題，為重新分配回路與擴容提供直接的量化支撐。量化支撐使擴容方案不再依賴經驗估計，而是基于實測負荷畫像做出判斷。

EM24 的無線 M-Bus 與 MID 認證共同構成其在計費場景的兩大優勢。無線 M-Bus 版本工作于八百六十八兆赫，當布線受成本或安裝條件限制時仍能遠程采集數據，金屬開關柜場合可選用帶外接天線的型號保證信號。MID 認證使 EM24 滿足法定計量要求，可用于合規的二級計量計費，PFA 型總電能累加器獲認證、PFB 型僅正向總電能獲認證而反向可讀取。設備還附帶數據加密信封，密鑰隨包裝密封交付，保障傳輸與存儲的信息安全。二者結合讓 EM24 在既有建筑改造、租戶分?jǐn)偟燃纫蠛弦?guī)又難以布線的場景中，成為省心且合法的測量方案，優于無認證或僅有線通信的普通表計，也降低了后期審計與復核的風險。在租戶較多的大樓，無線方案避免了每層穿線，縮短改造工期與對用戶的干擾，加密機制也保證了各租戶數據的私密性。工期縮短也降低了對正常辦公與營業秩序的干擾程度。

EM24 在額定范圍內具有良好的精度與抗干擾能力。電流測量方面，直連版本在零點五至二安為讀數的正負百分之零點五加三位、二至六十五安為加一位；外接五安版本在零點零五至一安與一至十安分別對應加三位與一位。線線電壓在額定范圍內為讀數的正負百分之一加一位，相中性電壓為加一位的百分之零點五。有功與視在功率在一點零至六十五安區間內精度為正負百分之一加一位，無功功率約為百分之二加一位。共模抑制比在四十二至六十二赫茲達到一百分貝，體現對共模噪聲的強抑制；波峰系數直連版為四、外接版為三，可測含峰值電流。整體滿足樓宇與工業二級計量的精度預期，在變頻器與開關電源較多的環境仍能給出穩定讀數。對電焊機等沖擊負荷，高波峰系數量程可準確捕捉其短時峰值而不發生削波，從而真實反映對電網的沖擊強度與頻次。

判定 EM24 的二級計量計費數據，應先確認 MID 認證型號與計量邏輯。PFA 型對功率始終積分、總電能累加器獲 MID 認證，適合雙向或簡易連接場景；PFB 型僅正向總電能獲認證，反向電能可讀但無認證，計費時只計正向更穩妥。查看分相與系統總電能、四種費率累加值，核對各租戶或部門電量是否與實際用電匹配，若某費率時段電量異常偏高，應排查是否為時鐘或費率表設置錯誤。借助數字輸入清零功能可鎖定單工作周期能耗。數據經 Modbus 或無線 M-Bus 上送后，比對歷史趨勢識別偷漏電或表計故障。最終以 MID 認證的正向電能為準出具賬單，反向與分相數據作輔助分析，確保計費合規可信，爭議時可作為有效計量憑證。賬單爭議時，MID 認證數據具有法定效力，可作為結算與仲裁的有效依據，也讓分?jǐn)偨Y(jié)果更容易被各相關方接受與認可。法定效力讓相關方對數據更易建立信任。

安裝 EM24 須注意導軌固定、接線與絕緣安全。設備采用 DIN 導軌安裝，螺絲端子規格依型號不同，最大可接十六平方毫米或一點五平方毫米導線，需配線鼻子并擰緊防松。它具備自供電與相序檢測功能，接線后自動識別相序、降低誤接風險，但仍應停電作業并驗電。輸入輸出間絕緣耐壓四千伏，接線時強弱電端子須分隔，避免信號線誤入測量回路。電壓輸入分為 MID 與非 MID 多種額定，直連版本相中性最高二百七十七伏、線線最高四百八十伏，嚴禁超壓。設備前面板 IP50、端子 IP20，不可在潮濕多塵處裸露。調試完成后合蓋，確保防護等級有效，方可送電運行，并由專業電工確認整柜布線符合電氣規范。相序檢測能在上電前發現接反，防止計量方向與顯示邏輯出現系統性錯誤，也避免因相序問題導致分相數據整體錯位。分相數據準確是后續所有分析結論成立的基礎條件。

配置 EM24 的費率與報警輸出主要借助前面板操縱桿與選擇器完成。用戶在菜單中將電能計量設置為四種費率模式，并可為各費率時段指定起止時間，設備即按 T1 至 T4 分別累加輸入電能，實現分時計費。報警方面，EM24 提供兩路數字輸出，可在配置中將其設定為脈沖傳輸或報警功能，并選擇任一測量變量作為觸發條件，當該變量越限即動作。若現場使用 Modbus 或 M-Bus 通信，還可通過上位系統遠程讀寫費率表與報警設定。數字輸入端子可采集外部計量信號或執行部分計量表清零，便于按設備工作周期監控。配置后建議用操縱桿測試功能與傳輸計數器診斷確認無誤，無線版本亦可借此快速驗證通信，確保投運后計費與報警邏輯準確無誤。費率切換建議在低負荷時段進行，并核對時鐘避免跨段電量計入錯誤區間，切換后宜觀察一至兩個周期確認累加方向正確。
