Fluke 1760 的電源適應性很寬，交流輸入為 83 至 264 V、45 至 65 Hz，直流輸入為 100 至 375 V，最大功耗 54 VA，安全等級符合 IEC/EN 61010-1 第二版的 300 V CAT III 要求，因此在大多數配電現場都能直接取電。 不間斷能力由內置電池組提供：這是一組 7.2 V、2.7 Ah 的鎳氫電池，電源出現故障時可繼續供電多達 40 分鐘。這 40 分鐘的意義在于，儀器不僅不會停下來，還會記錄中斷和停止運行事件的發生及結束，也就是說停電本身作為一個事件被完整保存，事后可以看出供電是從何時中斷、何時恢復的。 如果電池耗盡，儀器會自動關閉；但電源電壓恢復后，可以使用先前最新的設置繼續進行測量，無需人工重新配置，這對長期無人值守的監測點非常重要，避免了因一次停電導致整個記錄周期作廢。 狀態判斷也很直觀：電源指示燈長亮表示主電源供電正常，熄滅表示正在由內置電池供電；另有指示燈反映內存使用情況與數據傳輸狀態。電池組用戶可以自行更換，長期項目中可按需準備備件以維持連續運行。

Fluke 1760 完全符合 IEC 61000-4-30 A 級標準，意味著電壓有效值、頻率、閃變、不平衡、諧波等參數的測量方法與不確定度都滿足該標準最嚴格等級的要求。A 級的意義在于結果的可比性：不同廠家、不同站點使用 A 級設備測得的數據可以直接橫向比較，用于驗證進線口的供電質量、用于判定是否達標時才具備技術效力。 該儀器因此非常適合統一的標準化測試。憑借 A 級認證，它可以支持各種嚴格的驗證工作，無論是供電企業按服務質量要求做核驗，還是工業用戶對供電方提出質疑，都可以使用同一套數據作為依據。 為保持 A 級狀態，定期校準是必要的。儀器推薦的校準間隔為：按 A 級使用時為 1 年，其它使用情形下為 2 年。實際執行時還應結合使用頻率與環境條件，若長期在高溫、高濕或強電磁環境中運行，可適當縮短周期。 儀器的參考條件也值得留意：環境溫度為 23 ℃ ±2 K，電源為 230 V ±10%，電源頻率 50 Hz/60 Hz，輸入為標稱電壓，平均值按 10 分鐘間隔統計。所有標稱的準確度指標都是在這一條件下給出的，現場條件偏離時應對結論留有余量。產品的研發和制造均符合 ISO 9001

Fluke 1760 允許用戶靈活地自定義閾值、算法和測量選項，這是它區別于固定功能記錄儀的關鍵。閾值與刻度系數都可以全面配置，用戶能定義詳細的干擾檢測和記錄標準，把注意力集中在真正關心的那類問題上，而不是被動接收一堆泛泛的統計數據。 具體做法是分兩層設置。第一層是檢測標準：針對電壓暫降、暫升、中斷、瞬態等不同現象分別設定觸發門限，門限可以比標準限值更嚴格，用于提前發現隱患，也可以放寬以過濾無關事件。第二層是記錄內容：確定觸發之后要保存哪些通道、以何種時間分辨率保存、保存多長的時間窗。 設置完成后，儀器會捕獲用戶所選參數的詳細資料，包括事件發生前的狀態與恢復過程。這種完整的上下文對定位干擾源至關重要，因?yàn)橹豢丛较匏查g往往無法區分原因，而看前后數十個周期的趨勢就能看出規律。 隨后在隨附軟件中做故障根源分析與統計匯總。軟件在聯機模式下提供趨勢圖，也支持書面報告生成與實時數據監測，用戶可以把自定義閾值下的統計結果與標準限值對照，形成有針對性、可復現的結論。

Fluke 1760 具備 10 MHz、6000 Vpk 的波形捕獲能力，這組指標決定了它對極短事件的還原程度。10 MHz 意味著波形采樣的時間分辨率處于百納秒量級，6000 V 峰值量程則保證在高幅值沖擊下不會削頂，因此即便是持續時間極短的脈沖也能被完整記錄下來而不失真。 這項能力最直接的應用是快速瞬態分析。雷擊、開關操作、電容器投切、絕緣閃絡都會產生微秒級的過電壓脈沖，這類事件往往正是設備損壞或誤動作的原因，但常規以周期為尺度的記錄方式根本看不到。有了高時間分辨率的波形捕獲，就能量出脈沖的幅值、上升時間與能量，進而判斷是通過何種路徑侵入的。 配合 A 級測量方法與 2 GB 數據存儲器，儀器可以同時完成兩種尺度的工作：一方面以標準規定的 10 分鐘間隔統計長期趨勢，另一方面保留瞬態細節，兩者共享同一時間軸。 實際排查時，建議先由事件列表定位時間，再調出對應時刻的波形查看形態。若脈沖陡峭且幅值很高，多為外部雷電或操作過電壓；若伴隨電流突變并出現在特定設備投入時，則更可能來自內部負荷的操作。

Fluke 1760 配備 GPS 時間同步功能，作用是把本機的時基與全球統一時間源對齊，使記錄到的每一個事件都帶有精確且可比對的時間戳。儀器前面板還設有專門的時間同步狀態指示燈，方便現場確認同步是否正常。 這項功能的核心價值在于多位置事件的相關性分析。同一個電壓暫降往往會在電網的多個測點同時被觀測到，如果各臺設備的時間不一致，就無法判斷事件是從上游傳下來還是由某個下游用戶引起的。有了統一時基，把不同站點的記錄按時間軸排列，出現時刻最早的那個位置通常就是擾動源頭。 由此可以快速判斷故障位置在設施內部還是外部：若上游進線先出現跌落、下游隨后跟隨，問題多半來自外部電網；若只有內部某條饋線先動作，則應沿該回路繼續排查。這個判斷直接決定了責任劃分與整改方向。 除了 GPS，儀器還提供以太網與 RS 232 接口用于數據回傳，外部調制解調器也可經 RS 232 接入，因此長期分布監測既能保證時間統一，也能把各站點數據集中到同一平臺進行比對分析。

用 Fluke 1760 做負載分析與容量驗證，建議按四步進行。第一步是確定測點并安裝：在關鍵系統的進線或待擴容的母線處接入電壓與電流傳感器，利用自動傳感器檢測功能完成快速設置，通過通道指示燈確認相位順序正確、信號處于額定范圍內。 第二步是配置記錄條件。根據關注點自定義閾值與測量選項，設定合適的統計間隔；儀器具備 2 GB 存儲，可對眾多電能參數做長期、詳細的同步記錄，因此可以適當延長記錄周期，覆蓋完整的生產班次或負荷周期，避免只測到部分工況。 第三步是數據分析。下載數據后在隨附軟件中查看趨勢圖與統計匯總，重點關注電壓偏差、三相不平衡、諧波水平以及負荷的峰谷變化；必要時調出波形，查看是否存在瞬態或短時過載。這些結果可生成書面報告，作為擴容決策的依據。 第四步是結論與驗證。把實測最大需量與系統額定容量比較，判斷剩余容量是否充足；同時核對電能質量是否滿足關鍵設備的要求。若計劃增加負載，應在改造后再次測量，用同一測點、同一方法的數據做前后對比，確認擴容沒有引入新的電能質量問題。

Fluke 1760 采用即插即用的傳感器連接方式，核心是自動傳感器檢測功能。接上傳感器之后，儀器會自行識別所接入的類型與規格，無需人工在菜單里逐項指定型號和量程，因此現場設置非常快，也減少了因?yàn)檫x錯傳感器類型而導致讀數錯誤的風險。 供電方面同樣省事：傳感器由記錄儀本身供電，不需要額外裝電池或外接電源模塊。這不僅簡化了布線，還避免了因傳感器電池電量不足而在長時間記錄中途失效的問題，對連續數周甚至數月的監測任務尤其重要。 連接狀態的判斷依靠面板指示燈。儀器有 8 個通道的指示燈以及相位順序指示燈，每個通道還配有 3 色 LED，分別指示過載狀態、欠載狀態以及信號電平處于額定范圍內。也就是說，接線完成后掃一眼指示燈，就能確認各通道是否接對、有沒有相序錯誤或者信號超范圍，不必等到數據下載后才發現。 配合可自定義的閾值與刻度系數，用戶在自動識別的基礎上仍可按需調整換算關系，兼顧了易用性與靈活性。整套流程下來，從開箱到開始記錄通常只需要接好電壓電流線、確認指示燈、設定記錄條件這三步。

Fluke 1760 的環境適應性較強，操作溫度范圍為 0 ℃ 至 +50 ℃，工作溫度范圍為 -20 ℃ 至 +50 ℃，氣候類別為 B2（依據 IEC 654-1）。參考溫度為 23 ℃ ±2 K，標稱準確度是在這一溫度下給出的。儀器采用堅固的絕緣塑料殼體，沒有旋轉組件，屬于結實的現場設計，幾乎可在任何條件下進行可靠的現場測試。 海拔方面需要注意兩條限制：在 2000 米高度，最大可測 600 V CAT IV，電源側為 300 V CAT III；在 5000 米高度，最大可測 600 V CAT III，電源側降為 300 V CAT II。高海拔地區空氣稀薄，絕緣間距的耐壓能力下降，因此必須按對應海拔的測量類別使用。 電磁兼容方面，輻射符合 IEC/EN 61326-1 的 A 類要求，抗擾度同樣依據 IEC/EN 61326-1。安全規范遵循 IEC/EN 61010-1 第二版，電源側為 300 V CAT III。 日常使用中，接線前應確認傳感器與電壓回路的額定值，避免超范圍接入；通道指示燈若提示過載或欠載，應檢查接線與量程。儀器重量約 4.9 千克，搬運與安裝時應注意

Fluke 1760 配備 2 GB 閃存數據存儲器，容量足以對眾多的電能參數進行長期、詳細的同步記錄。所謂同步記錄，是指電壓、電流、功率、諧波等全部通道按統一時基一起保存，事后分析時任意兩個量之間都能對應到同一時刻，不會出現時間錯位。 讀取方式有兩種主要接口。以太網口速率為 100 MB/s，適合把儀器接入局域網進行遠程訪問與數據下載，也支持聯機模式的實時數據監測；RS 232 串口的波特率范圍為 9600 波特至 115K 波特，可用于近距離傳輸或連接外部調制解調器，在沒有網絡的站點通過電話線路回傳數據。 存儲器的使用情況由面板上的指示燈顯示，現場不用接計算機就能判斷剩余容量是否充裕。若長期記錄的參數很多，建議定期下載并清空，避免中途寫滿而丟失后段數據。 下載之后的分析由隨附的全套軟件完成：它在聯機模式下提供趨勢圖，支持故障根源分析、統計匯總與書面報告生成，把原始記錄轉化為可直接使用的結論。儀器重量約 4.9 千克，尺寸為 325×300×65 毫米，搬運到現場配套使用并不困難。

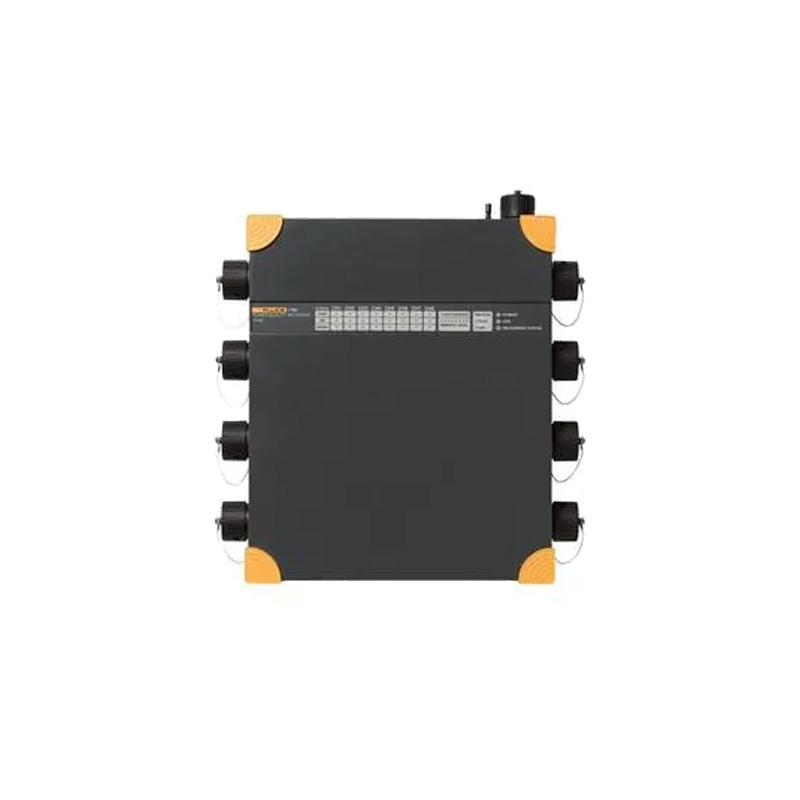

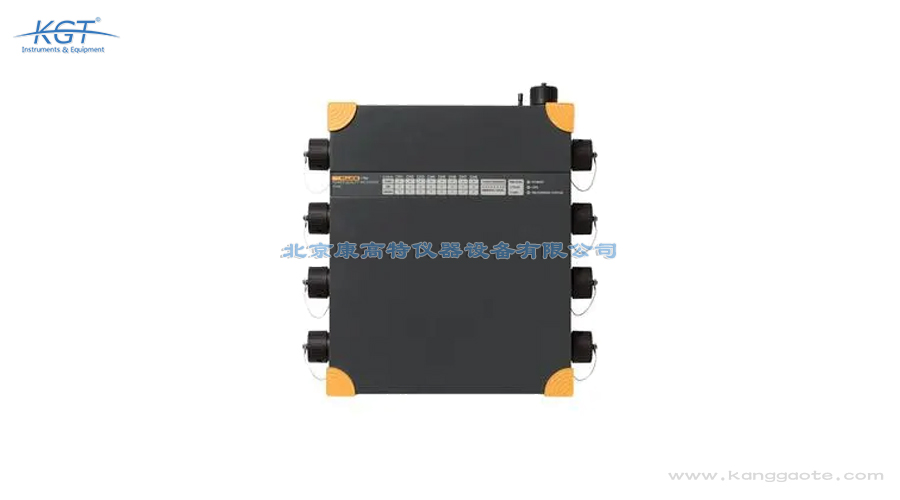

Fluke 1760 是一款完全符合 IEC 61000-4-30 A 級標準的三相電能質量記錄儀，主要用途是在中低壓電網中分析公用事業與工業企業的配電系統。它既可以掛在進線口驗證供電方送來的電能是否達標，也可以裝在車間或樓宇的母線上，分析內部負荷造成的影響。 從應用方向看，它覆蓋四類工作。第一是詳細的干擾分析，利用快速瞬態能力找出設備故障的根源，為后續改進和預防性維護提供依據。第二是符合性的服務質量驗證，憑借 A 級認證支持嚴格的進線電能質量核驗。第三是故障根源分析，通過記錄中斷與停止運行事件的發生和結束過程，判斷問題出在設施內部還是外部電網。 第四是電能質量與電力負載分析：在關鍵系統安裝之前先評估基本電能質量，確認是否滿足設備要求；在增加負荷之前驗證電力系統的剩余容量，避免擴容后出現過載或電壓偏低。 此外，儀器具備電氣隔離和直流耦合能力，可以對不同的電能系統做全面測量，例如同步記錄電池電壓與功率輸出來排查不間斷電源系統的問題。用戶還能靈活自定義閾值、算法和測量選項，針對特定問題設定專門的記錄條件。
