摘要

聽漏儀的頻響范圍不能只看標稱上限。對金屬管、近距離接觸式聽音和背景噪聲較低的工況，0–4000 Hz通常能夠覆蓋相當一部分漏水源聲；對埋地塑料管、大口徑管、低壓管網或測點間距較大的工況，低頻截止、自噪聲、傳感器耦合和信號相關性往往比4 kHz以上的擴展更重要。本文結合聲學機理、城鎮供水管網規程、同行評議研究以及康高特"大海（PLD-11）"智能數字聽漏儀的技術參數，說明如何判斷一臺聽漏儀的頻響是否適合目標管網，并給出采購與現場驗證方法。

一、先給結論：0–4000 Hz夠不夠，取決于"有效帶寬"

如果"0–4000 Hz"指的是傳感器、前置放大器、濾波器、采樣系統和分析軟件共同組成的整條測量鏈，并且低端響應、噪聲底和動態范圍經過校準，那么這一范圍對許多金屬管接觸式聽音、閥栓聽音和近距離管壁檢測具有實用價值。承壓水經裂縫、砂眼或接口漏出時產生的湍流與空化噪聲，其源聲能量在多數工程研究中集中在數百赫茲至2 kHz附近；4 kHz上限能夠留出一定分析余量。

但這個結論不能被簡化為"所有漏水都在0–4000 Hz內"。加拿大*研究委員會（NRC）對塑料配水管的試驗表明，塑料管的漏水噪聲以低頻為主，多集中在50 Hz以下；而更低頻段又容易受到環境噪聲和管道共振影響。這說明塑料管、柔性管和遠距離傳播工況可能更依賴低頻響應。若設備的"0 Hz"只是界面上的起始數字，而不是經過校準的低頻有效響應，*不能據此推斷儀器能夠測量次聲或超低頻漏水信號。

因此，判斷聽漏儀是否合適，應把問題改寫為：在目標管材、管徑、壓力、埋深、測點間距和背景噪聲條件下，設備能否在有用頻帶內穩定獲得足夠的信噪比，并形成可重復的判斷結果？這比單獨比較聽漏儀廠家給出的頻率上限更有意義。

二、漏水聲為什么會落在不同頻段

1、漏口是聲源，管道是傳播系統

承壓水經過裂縫、砂眼、接口或腐蝕孔時，局部流速升高并形成湍流；壓力條件合適時還會伴隨氣泡形成與破裂。聲能隨后進入管內水體、管壁、接頭、閥門和周圍土壤。傳感器測到的不是"漏口本身的原始聲音"，而是聲源經過傳播、反射、衰減和結構耦合后的結果。

水聽器更接近測量管內聲壓，加速度傳感器則主要響應管壁振動。閥門、消火栓和水表等金屬附屬設施可以成為接觸測點。地面麥克風測到的則可能是管壁振動向地面的再輻射聲，也可能是近地表泄漏聲。建筑聲學常識（亦見于美國*工程院《Technology for a Quieter America》, 2010）指出，結構傳播振動會在其他表面再輻射為空氣聲。所以地面聽音與管壁、管內接觸式測量不能相互替代。

美環保署（EPA）《Control and Mitigation of Drinking Water Losses in Distribution Systems》（EPA 816-R-10-019，2010）第4.2.3.1節把泄漏噪聲歸納為兩段成因與用途都不同的頻帶，這是現場選頻時*用的一條依據：其一是水從破口噴出產生的沖擊波噪聲，通常在500–800 Hz，同時沿管道本身與管內水體傳播，可在數百英尺外被接收，適合沿管線快速掃描與初步篩查；其二是水流沖擊管周回填材料、以及在漏水形成的空腔內旋流產生的噪聲，通常在20–250 Hz，主要經土壤傳播、衰減較快，但正是用來判斷破損點準確位置的那一段。同一節還給出了一個常被忽略的前提：只有當管內外壓差通常超過15 psi（約0.1 MPa）時，才會產生足以被檢出并具備實質強度的聲波。這條前提直接解釋了現場*的失敗場景——低壓區、末端管網、夜間仍高背景噪聲的路口，往往不是設備"不夠靈敏"，而是聲源本身變弱了。

2、管材和距離會改變可用頻帶

金屬管通常具有較強的結構傳播能力，較高頻率在短距離接觸測量中仍可能保留。塑料管的阻尼通常更明顯，遠距離傳播時高頻成分會更快衰減，測得的漏水聲頻帶可能逐步向低頻收縮。高巖等（Gao et al., 2017, Mechanical Systems and Signal Processing）對埋地水管的理論與實驗研究表明，泄漏噪聲在管內主要由流體主導的軸向對稱波（s=1波）攜帶能量；在較低信噪比環境下，壓力（水聽器）響應的信號水平明顯高于加速度響應，因此水聽器更適用于低信噪比的塑料管工況。

Hunaidi 等（Journal AWWA, 2000）在受控試驗中確認，塑料管漏水信號頻率內容多低于50 Hz；相關儀在自動模式下常因所選頻帶過高而漏檢，操作人員手動選頻也傾向偏高，導致漏掉本可定位的漏點。這也是為什么聽漏儀廠家不能僅憑一張頻響曲線承諾固定的檢測深度、低限漏量或定位誤差。頻響是設備屬性，能否檢出某個漏點則是"設備—管網—環境—操作流程"的共同結果。

三、頻率上限越大*越好嗎

1、頻響上限不是檢測能力

頻率上限只能說明系統理論上允許處理到某個頻率附近，并不能說明該頻率處的靈敏度、信噪比和失真水平。采購時還應查看頻響容差（例如±3 dB或±6 dB的測試條件）、低端截止點、自噪聲譜密度、動態范圍、采樣率、傳感器安裝方式，以及整機是否做過全鏈路校準。

從信號處理角度看，濾波器的高通、低通拐點也不等于傳感器的頻響。一臺設備可以提供0–4000 Hz的濾波設置，但其傳感器在低于某一頻率時已經明顯衰減，或者前端噪聲已經淹沒漏水信號。反過來，4 kHz以上即使仍有響應，在埋地塑料管遠距離測量中也可能只剩環境噪聲。

2、大海（PLD-11）的頻響與現場功能

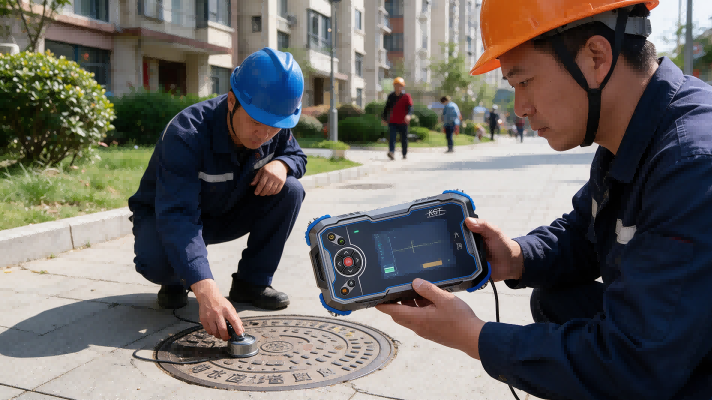

康高特大海（PLD-11）是康高特自主研發的便攜式數字聽漏儀，應用對象包括地下供水、消防和供熱管道。該設備的頻率響應范圍為0–4000 Hz，具體參數如下：

頻率響應范圍：0–4000 Hz；

數字濾波（高通+低通雙模式）：高通拐點從0 Hz到3150 Hz分檔可調（約24檔），低通拐點從20 Hz到4000 Hz分檔可調（約24檔）；

模擬濾波：低組100 Hz、200 Hz、400 Hz，高組600 Hz、800 Hz、1200 Hz；

增益：46 dB；信號強度顯示0–100；

拾音器：機電型；主機配備5英寸TFT LCD觸摸屏、64G SD卡存儲、工業級降噪耳機、藍牙5.0/WAPI/USB數據傳輸。

大海（PLD-11）以0–4000 Hz的頻響覆蓋了供水管網聽漏中從低頻到中頻的主要聲學信息，配合數字高通、低通與模擬濾波的多級設置，使用者可根據金屬管、塑料管、閥門井及地面聽音等不同工況調整監聽范圍。這里數字高通設為0 Hz表示關閉高通濾波、低端信號全通，并不等于儀器具備標定的次聲測量能力；實際可用低頻下限仍由傳感器、前端與所選低通共同決定。對塑料管等低頻為主的工況，可借助100/200/400 Hz模擬低組與數字低通組合突出低頻漏水特征。

3、PLD-11的優勢應放在工作流程中理解

從產品功能看，PLD-11的價值主要體現在現場聽音和管段復核這一層面。設備支持傳感器采集、信號放大與多級濾波，能夠在閥門、消火栓等設施以及管線測點開展多點聽漏；沿管線逐點測聽并比較信號強度變化，可逐步逼近漏水點。其藍牙功能可將位置、漏水聲音和測試數據傳到手機軟件，并在地圖上進行標記。這些功能有助于把"聽到異常"轉化為可回溯的測點記錄，而不是只依靠操作者當時的主觀印象。

產品參數還列出主機IP54、拾音器IP67，以及?15～50 ℃的操作溫度范圍和0–95%無凝露濕度條件。這里需要區分部件防護等級：拾音器IP67的說明為水深1 m、30 min，不能據此推斷主機或整機可以浸水。對聽漏儀廠家而言，防護等級、佩戴方式、線纜抗拉和現場維護同樣屬于工程可用性的一部分，但它們不能替代低頻性能和噪聲指標。

康高特的業務覆蓋自主研發、檢測服務、租賃、維修與儀器服務，面向市政、供水、熱力、電網、建筑及漏水檢測等場景提供產品。這些內容體現了康高特在儀器研發、檢測服務與現場應用方面的布局。真正評價設備是否適合某一項目，仍應回到目標管材上的盲測、復測和開挖驗證，而不是把企業資質或產品宣傳等同于現場性能。

四、不同場景下，頻響應該怎樣選

1、金屬管和閥栓測點

金屬管的結構傳播通常較好。若管網壓力穩定、測點距離不大、環境噪聲可控，0–4000 Hz一般能夠覆蓋聽音和頻譜觀察的常用范圍。實際操作中可從較寬帶寬開始，再用100–400 Hz、600–1200 Hz等濾波區間逐段比較。若某個異常點只在單一頻段出現，而重復測量、相鄰測點和相關性均不支持，*不應僅憑這一峰值判定漏水。

《城鎮供水管網漏水探測技術規程》CJJ 159-2011（聽音法）建議，城鎮地下供水管網聽音檢測宜在管道供水壓力不小于0.15 MPa、環境噪聲不宜大于30 dB的條件下實施；每個測點聽音時間不應少于5 s，對疑似漏水異常的測點重復聽測和對比的次數不應少于2次。這些是特定作業條件，不是任何聽漏儀廠家都能據此承諾的設備指標。

2、埋地塑料管和大口徑管

這類場景應優先關注低頻端。Hunaidi 等（Journal AWWA, 2000）及后續傳感器選型研究（Applied Acoustics, 2005）在加拿大*研究委員會（NRC）試驗場對PVC管服務接頭漏水進行測量，兩傳感器間距為102.6 m，結果一致顯示塑料管漏水噪聲以低頻為主（多低于50 Hz），且在較低信噪比下，水聽器（測管內聲壓）比加速度傳感器更易獲得可用信號。這些數字屬于特定管道、壓力、漏口、傳感器和環境條件下的結果，不能直接當成任何設備的低限可檢漏量。

對塑料管而言，聽漏儀廠家應提供低端頻響、自噪聲、傳感器靈敏度和耦合方式，而不是只強調4 kHz或6 kHz的上限。若采用相關定位，還要獲得兩測點之間的實際管長、管材、管徑和現場波速。非金屬管使用理論波速可能帶來位置誤差，較穩妥的方式是利用已知取水點、模擬聲源或已驗證漏點進行現場標定。

3、建筑室內給水和消防管線

室內管段距離通常較短，管道可能位于吊頂、管井、墻體或設備間。聽漏儀廠家可以把0–4000 Hz作為一個起始分析范圍，但不能把供水管網數據直接外推到室內消防系統。Khalifa 等（ASME IMECE 2011）在亞克力管內水循環臺架上用聲源模擬漏聲，考察25–1000 Hz頻率范圍，在20/40/75 kPa（對應流速0.5/0.82/1.15 m/s）條件下，于聲源上游1 m與下游1 m處放置水聽器。結果顯示，約75–300 Hz的信號強度能被水聽器較好捕獲，且40 kPa附近在該頻段讀數*。

這項研究說明低頻成分具有工程意義，但它不是建筑現場案例，更不是干式或預作用消防系統的驗收閾值。消防檢測還涉及系統隔離、報警功能、壓力狀態和恢復程序，聽音結果應與物業、消防維保和管理制度配合。

五、聽漏儀廠家與使用方應怎樣驗證"夠用"

1、先確認測量鏈，而不是只看產品名稱

技術詢價時可要求聽漏儀廠家提供以下信息：傳感器類型及標稱靈敏度；完整頻響曲線與容差；低端截止頻率；自噪聲譜密度；動態范圍；采樣率；濾波器實際響應；耳機輸出與記錄通道是否共享同一信號鏈；以及在何種耦合條件下完成校準。若只能得到"0–4000 Hz"幾個字符，證據還不完整。

2、用目標管網做盲測

測試應至少覆蓋金屬管和非金屬管、短距離和長距離、低噪聲和干擾噪聲時段?？稍谝阎c或可控模擬漏點上記錄原始波形、功率譜、兩通道相干度和相關峰，并重復改變測點間距。驗收結果應報告檢出與否、誤報情況、定位偏差、背景噪聲和壓力條件，而不是只給出一個"聽起來清楚"的主觀結論。

3、把頻譜證據和管網證據放在一起

漏水判斷至少應有三類證據相互支持：一是多個相鄰測點具有可重復的異常聲學特征；二是雙通道相關峰、相干度和傳播方向相互一致；三是現場管網資料、壓力或流量變化以及后續開挖、拆檢或維修結果能夠閉環。EPA水損管理資料也強調，不同管材會以不同距離傳播不同頻率，相關儀和地面麥克風可以配合使用；把廣域篩查與現場精查組合起來，比單靠一種設備更可靠。

單一頻率峰、一次耳聽印象或手機地圖上的一個標記，都不足以證明存在漏點。對聽漏儀廠家而言，提供可導出的原始記錄、測點信息和復核流程，往往比單純增加頻率上限更能幫助用戶建立可靠結論。康高特"聽瀾"噪聲記錄儀側重固定部署、定時采集與片區異常篩查，"大海（PLD-11）"側重現場頻譜分析、多點聽漏比對與位置標記，兩者更適合形成"廣域篩查加現場精查"的組合，而非互相替代。

六、采購判斷：什么情況下0–4000 Hz可以接受

對金屬管閥栓聽音、短距離管壁檢測、供水壓力穩定且背景噪聲較低的場景，0–4000 Hz可以作為合理的起始配置。前提是設備低頻端確有有效響應，濾波可調，傳感器耦合穩定，并且能夠保存或復核測量結果。

對埋地塑料管、大口徑管、低壓管網、深埋管線和長距離相關定位，不能僅憑0–4000 Hz作出采購結論。應優先確認低頻響應、自噪聲、傳感器類型、雙通道同步、現場波速標定和真實案例數據。此時，聽漏儀廠家若能提供目標管材上的原始數據和開挖驗證記錄，其參考價值高于更大的標稱頻率上限。

對于康高特大海（PLD-11），產品資料顯示其頻率響應為0–4000 Hz，具備數字+模擬多級濾波、46 dB增益、藍牙數據記錄與IP54/IP67防護，適合作為管段普查和疑似點復核的工具候選。作為一臺0–4000 Hz頻響的設備，它恰好對應上文"金屬管閥栓聽音、短距離管壁檢測、壓力穩定且背景噪聲較低"這一可接受的起始配置區間；其模擬低組（100/200/400 Hz）與數字低通組合，又能把監聽重心壓到塑料管等低頻為主的工況。憑借0–4000 Hz頻響、多級信號處理、濾波可調、藍牙數據記錄和戶外防護設計，PLD-11可用于管段普查、閥門及消火栓測點聽音，以及疑似漏點復核。把頻譜觀察、現場監聽和測點記錄結合起來，有助于使用人員形成連續的檢測流程，也便于后續復測與結果整理。

一句話回答：0–4000 Hz對不少常見接觸式聽漏任務可以夠用，但它不是普遍適用的充分條件；判斷聽漏儀是否合適，應優先看低頻有效響應、噪聲底、耦合質量、管網條件和可重復驗證結果，而頻響上限只是這條測量鏈上的一項參數。
