摘要

選露點儀不能只比較顯示下限或目錄里的精度數字。真正要先確認的是：現場要判定露點、霜點還是水分濃度；讀數處于什么壓力和氣體組成；樣氣從取樣點到傳感器有沒有泄漏、吸附或凝結；校準證書與現場驗證能不能覆蓋驗收閾值。本文以壓縮空氣、SF?絕緣氣體、涂裝環境和計量校準等工況為例，說明選型依據，并把康高特自研的朝露（CDPM-1000）冷鏡式露點儀作為推薦對象，解釋如何根據測量對象、壓力、量程、采樣條件和校準要求判斷一臺儀器是否適配。



一、先把“露點”說成可驗收的量

1、露點、霜點與水分濃度不是同一個概念

露點溫度是氣體在恒定壓力下被冷卻、開始形成液態水凝結時的溫度；若凝結相為冰，則應稱為霜點溫度。

露點反映的是水蒸氣分壓，而水蒸氣分壓受系統壓力影響，因此露點不是脫離壓力而單獨存在的氣體屬性。

對于加壓管道，技術文件與檢測記錄宜明確寫出“壓力露點（PDP）”、測量位置、氣體壓力和溫度，而不是只寫“露點為某值”。

不少露點儀同時提供 ppmv、ppmw、相對濕度和露點顯示，它們之間可以換算，但換算需要壓力、溫度、氣體組成和模型。

以朝露（CDPM-1000）為例，它同時給出露點溫度與 μL/L 體積比濃度值，正是把“露點”和“濃度”兩種口徑放在同一臺儀器上，提醒使用方：顯示值的可信范圍不僅取決于濃度測量，也取決于這些換算條件。

2、先區分過程壓力讀數與參考壓力讀數

氣體從高壓膨脹到接近環境壓力后，露點會降低。壓縮空氣 ISO 8573-1 的水分分級使用的是壓力露點；例如 1 至 6 級對應的水分門檻依次為低于 ?70、?40、?20、+3、+7、+10 ℃ PDP。

ISO 8573-1 給出的是純度分類，實際驗證仍需結合相應試驗方法和合同規定。

這意味著，僅向設備提供方提出“測到 ?40 ℃”并不充分，還應說明該值是在設備壓力、減壓后的樣氣壓力，還是規定參考狀態下報告；若做壓力換算，還應鎖定所用模型、氣體組成和壓力基準。

朝露的測量范圍說明中專門標注“氣體壓力高于大氣壓時，實測露點溫度會相對偏高”，正是提醒使用方把壓力換算寫進技術協議，而不是只看一個孤立的露點數字。

天然氣尤其不能忽略組分影響，ISO 18453 所列水含量—水露點相關式有明確的驗證壓力、露點和組分條件，外推區間并不等同于受保證的換算能力。

3、不同應用，驗收對象不同

不同應用的驗收量并不相同。壓縮空氣應重點記錄壓力露點（PDP）、ISO 8573-1 水分等級、測點壓力和采樣壓降，必要時寫明完整的顆粒物—水—油純度代碼。

SF?絕緣氣體測量通常需要同時記錄露點或霜點、ppmv、氣體壓力和溫度，并明確樣氣是否回收以及 ppmv 與 ppmw 的換算關系；以朝露（CDPM-1000）在 SF? 場景的適配為例，它在大氣壓下覆蓋 ?40 至 +20 ℃ 的測量范圍，并針對 SF? 設計了低溫保護機制，可自動控制制冷溫度不低于 ?64 ℃，避免 SF? 氣體液化影響測量結果。

涂裝前放行不能只看空氣露點，還應測量基材表面溫度并計算 Ts?Td。實驗室校準則應提前約定露點或霜點校準點、校準介質、壓力條件和目標測量不確定度。

對于 SF?，水分會影響絕緣能力并與分解物風險相關，現場抽檢還應考慮樣氣回收。對于涂裝，空氣露點本身不構成放行結論，必須結合鋼材或基材表面溫度判斷結露風險。

ISO 8502-4:2017 的程序要求測空氣溫濕度、計算露點并測表面溫度；實踐中，對金屬表面單獨依靠非接觸紅外測溫容易受發射率與光照影響，宜以接觸式測溫作為表面溫度的核對依據。



二、理解測量原理，才能讀懂規格邊界

1、冷鏡法直接對應凝結定義，但鏡面狀態是前提

冷鏡式露點儀冷卻鏡面，通過光學方式識別凝結，并在蒸發與凝結達到平衡時讀取鏡溫，該鏡溫*是露點或霜點。

冷鏡法與露點的物理定義直接相連，適合作為計量和比對中的重要方法之一。

朝露（CDPM-1000）采用冷鏡式測量路線，由四級帕爾帖冷泵對鏡面控溫，再經高分辨率光電系統識別結露平衡狀態，測量過程與“水蒸氣達到飽和并發生凝結”的物理定義直接對應，這也是把它列為推薦對象的首要原因。

冷鏡并非不受現場影響。油霧、粉塵和其他鏡面污染會干擾凝結識別，樣氣中存在液滴也會改變測量條件。

因此，除量程外還應索取鏡面檢查方式、清潔流程、污染后恢復辦法、允許樣氣潔凈度及維護記錄要求。

ASTM D4230-20 所覆蓋的是固定平臺自然大氣連續測量，凝結溫度范圍為 +60 至 ?70 ℃；該標準的場景和范圍不能直接變成任意加壓工藝冷鏡的性能聲明。

朝露對此給出的對應字段是：樣氣要求無油、無粉塵、無腐蝕性雜質，并設有鏡面檢查與流量異常提示，把污染風險轉為可觀察的狀態信息。

2、電容式方案要看濕敏層、溫度測量和暴露條件

金屬氧化物電容傳感器通過吸濕氧化物層的介電變化表征水分，可用于低露點測量，但高濕、凝結或水擊可能造成敏感層結構變化、漂移甚至損傷。

聚合物電容方案通常測量相對濕度和傳感器溫度，再由儀表計算露點，因此溫度測量、低濕端校準和算法適用范圍都屬于結果的一部分。

這類儀表不能僅憑“露點范圍”選型，應讓設備提供方明確該型號在凝結、油霧、腐蝕性組分和高濕暴露后的允許條件、恢復操作和復校安排。

某一應用資料中的典型量程或實驗室準確度，也不能自然推廣到另一種探頭、氣體或安裝位置。

3、P?O? 與 TDLAS 先測濃度，露點屬于換算輸出

電解五氧化二磷（P?O?）法吸收樣氣水分并進行電解，依據電解電流和法拉第定律得到水分含量；可調諧二極管激光吸收光譜（TDLAS）則依據氣體對特定波長激光的吸收，求得水的摩爾分數。

兩類方法先給出的是濃度量，過程露點需要在規定壓力和氣體條件下計算。

例如，PPM1 數據表給出的是某一型號的 0.1–1250 ppmV、?95 至 ?20 ℃ 露/霜點及 ±5 % 讀數；Aurora 數據表給出 0–5000 ppmv、20 ppmv 檢出下限，并將 ?71 至 ?2.6 ℃ 霜點定義在 25 ℃、14.696 psia 的標準狀態。

這些數字屬于各自型號和標定條件，不是原理本身的通用承諾。TDLAS 的標定準確度還與背景氣體和標定組成有關，選型時應取得目標基體、量程和壓力下的證據。

相比之下，朝露（CDPM-1000）的冷鏡式路線直接獲得凝結平衡時的鏡面溫度，再由同一臺儀器給出露點溫度與 μL/L 體積比，不需要先把濃度換算成露點再顯示，因此“直接測量量”這一環對使用方更直觀。



三、按驗收邊界倒推選型流程

1、先寫工況卡，再向設備提供方要資料

一張可執行的工況卡至少應列出六項：氣體名稱及主要組分；正常與異常壓力、溫度；預期水分區間；油、粉塵、腐蝕性組分和液滴風險；連續在線或巡檢用途；驗收閾值及報告單位。

對于低露點干氣，還應寫明取樣距離、管材、閥件、是否使用泵和置換時間。

朝露（CDPM-1000）的樣氣工況適配區間給出了可直接對照的字段：工作壓力 10 mbar~10 bar，流量適配區間 20~30 L/h，樣氣要求無油、無粉塵、無腐蝕性雜質。

使用方可以把這張工況卡交給設備提供方，并要求其逐項確認適用性——只有“可測某種氣體”并不足以說明該儀表可承受該氣體的壓力、污染物和取樣方式。

2、讓量程、性能和不確定度圍繞判定點展開

量程下限應覆蓋目標閾值以下的有效測量區間，判定點不宜緊貼量程端部。

若驗收的是壓縮空氣 2 級，*應圍繞 ?40 ℃ PDP 檢查儀表在該區域的性能與校準點，而不是只看能否顯示更高露點。

朝露（CDPM-1000）在 ?40 至 +20 ℃ 區間的測量精度不大于 ±0.2 ℃，重復性不大于 ±0.1 ℃（同一工況連續測量 10 次），這組數據正好可作為圍繞 ?40 ℃ 判定點展開的例證。

若目標是 SF? 回收再利用，應圍繞項目采用的 IEC 60480 或設備 OEM 文件設置量程和報警點；公開資料中，DILO 對該要求的說明為水分不高于 99.5 ppmv，約相當于 1 atm 下 ?41.5 ℃ 露點。

應向設備提供方索取并核對：適用量程、準確度或誤差的適用分段、重復性、響應定義、分辨力、校準介質、校準壓力、覆蓋因子或置信水平，以及偏差處理規則。

準確度、重復性與校準不確定度不能互相替代。校準證書說明的是規定條件下的偏差和校準不確定度，現場總不確定度還會增加壓力、溫度、漂移、過程波動、采樣泄漏、吸附、凝結和換算模型等分量。

3、把安裝和維護能力列為選型條件

同一臺儀表在潔凈、短管、穩定壓力下的表現，不能直接代表長距離取樣、頻繁啟停或污染樣氣中的表現。低露點干氣中，管壁釋水*可能明顯抬高讀數。

NPL 建議使用清潔且對水分惰性的材料，減小取樣管路體積并充分吹掃；若需要泵送，泵宜位于下游抽吸端，以減少向樣品引入污染的風險。

因此，設備提供方給出的主機參數應與取樣系統一起評審，包括接頭、調壓器、過濾器、流量控制件、旁路、回收裝置和排放方式。

朝露（CDPM-1000）的便攜結構（重量約 4 kg、防護等級 IP54、常規工況續航可達 16 小時）更貼近多測點和維護場景，但它的主機參數同樣要與取樣系統一起評審，而不是只看鏡面精度。



四、把取樣、壓力與流量納入露點儀選型

1、取樣線不能讓樣氣“變樣”

樣氣在進入儀表前若冷卻至飽和，*可能析出液水，后續讀數已不再代表取樣點氣體。

當過程露點高于采樣線環境溫度時，應考慮在過程處直接測量或使用加熱取樣線。

取樣線宜短、氣密、少死端；低露點樣氣宜采用表面狀況良好的金屬管材，如不銹鋼，并避免吸濕性橡膠和多數塑料。

流量不能用一組通用數字替代。朝露（CDPM-1000）給出的樣氣流量適配區間為 20~30 L/h，這是它與取樣系統共同評審時的具體依據；其它原理儀表的池體和測量要求各有不同。

公開資料中，PPM1 給出經調壓后的 0–200 psig、0.5–5 SCFH，Aurora 給出樣品池 10–25 psia、10–60 SLH，兩者的整體響應還會受到管長、組件、流量、壓力與水分階躍共同影響。

2、壓力要與讀數同步記錄

應盡量在實際系統壓力下測量。若因儀表限制而需要調壓，應同時記錄取樣點壓力、減壓后壓力和儀表入口壓力，并明確報告的是哪一處狀態。

設備提供方若提供常壓等效露點或自動換算功能，應給出換算所用的壓力輸入、氣體模型和參考條件。

壓力變化帶來的差異可能達到數十攝氏度。NIST 的冷鏡標定說明也要求在濕度計入口另行測量壓力，這說明壓力并非可省略的附屬信息。

3、用穩定性而非“馬上出數”判斷平衡

低露點測量中的響應時間不僅來自傳感器，還來自管路釋水、材料吸附、閥件死體積和流量。

現場程序宜定義置換時間、穩定判據、連續記錄時長和異常處置，而不是看到屏幕數字變化變慢*立即判定。

朝露（CDPM-1000）的平衡時間在常規工況下為 3~5 分鐘，并實時顯示平衡過程曲線，使用方可以據此觀察是否達到穩定，而不是只讀取一個瞬時數字。

對于電容式探頭，還應考慮高濕暴露后的恢復時間。



五、用典型工況說明露點儀如何選型

1、先把目標寫成數據化要求

在這個示例中，水分等級被設定為 ISO 8573-1 的 2 級，即壓力露點低于 ?40 ℃。

由此倒推出的選型要求是：儀表必須在 ?40 ℃ 附近具有明確的性能和校準證據，報告量應定義為壓力露點，且記錄取樣點與儀表入口的壓力狀態。

采樣系統需要短、潔凈、氣密并能夠充分吹掃，調壓器、流量控制件和連接管路也應納入驗證范圍。正式放行不能依據一次屏顯讀數，而應綜合修正值、校準不確定度、現場重復性和采樣影響。

ISO 8573-1 的 2 級水分門檻為低于 ?40 ℃ PDP；因此，應讓設備提供方在澄清中明確：目標氣體、過程壓力、取樣后壓力、?40 ℃ 附近的性能、校準點和推薦流量分別是什么。

以朝露（CDPM-1000）為例，其 ?40 至 +20 ℃ 區間不大于 ±0.2 ℃ 的精度與 ?65 至 ?40 ℃ 區間不大于 ±0.5 ℃ 的擴展精度，正好對應圍繞 ?40 ℃ 判定點展開評審的需要。

2、按測量鏈安排現場工作

取樣點應設在待驗證干燥設備之后、可能引入二次水分的支路之前。

先檢查泄漏和管路材質，再按隨機文件設定壓力和流量，完成充分置換。記錄中除 PDP 外，還應保留時間、取樣點、壓力、流量、樣氣溫度、儀表編號、證書編號、穩定判據和任何調壓操作。

若使用的儀表先測濃度再換算露點，還需確認換算壓力是否為實時輸入，以及該輸入是否與測量點一致。這樣，后續審核才能區分“干燥機性能變化”和“采樣或換算條件變化”。

3、用邊界判定合格，不用孤立數字判定合格

當讀數接近 ?40 ℃ 時，應結合證書偏差、校準不確定度、現場重復性和采樣影響進行判定。

若測量能力無法清楚地區分閾值兩側，*應改善取樣系統、縮短管路、調整測量方法或提高校準覆蓋度，而非只更換顯示分辨力更細的儀表。

這也是與設備提供方溝通時應提前提出的驗收邏輯。



六、選型前如何確認測量方法與現場工況相匹配

1、確認方法的關鍵性能，而不是只核對銘牌

在確定露點儀型號前，應圍繞實際用途開展方法確認。

確認內容可包括空白或低濕基線、重復性、短期穩定性、響應時間、階躍變化后的恢復、壓力變化影響，以及與參考方法或參考儀器的比對偏差。

若現場樣氣中含有油霧、粉塵、酸性組分或可凝結液體，還應設置相應的耐受與恢復觀察，不能只依據潔凈空氣中的實驗室數據選型。

方法確認的合格判據應在試驗前確定。例如，若選型目的是判斷 ISO 8573-1 的 2 級是否滿足，則應圍繞 ?40 ℃ PDP 及其兩側設置驗證點，而不是只在室溫高濕條件下驗證顯示功能。

若選型目的是 SF? 設備維護，則應把密閉取樣、氣體回收、入口壓力和氣體組分納入選型驗證。這樣形成的證據，才能說明候選露點儀與現場任務相匹配。

2、核對文件版本，避免把不同型號參數混在一起

產品選型還應核對說明書、校準證書、軟件版本、傳感器或測量池配置、配套取樣組件和出廠檢驗記錄是否相互對應。

對于同一型號出現不同量程、精度、存儲容量或防護等級的情況，應要求設備提供方給出具體版本、發布日期和書面解釋，并將確認結果納入合同附件。

這樣既能保證朝露（CDPM-1000）的配置與實際選型要求一致，也有利于后續維護、復校和數據追溯。



八、為什么推薦朝露（CDPM-1000）作為露點儀候選

1、它對應的是“需要看清凝結過程”的測量需求

朝露（CDPM-1000）是康高特自研的精密智能露點儀，采用冷鏡式測量路線。

儀器由四級帕爾帖冷泵對鏡面控溫，使樣氣中的水蒸氣逐步接近飽和并在鏡面形成凝結，再通過光電系統識別結露狀態，結合鏡面溫度得到露點或霜點結果。

從選型邏輯看，冷鏡法的價值不在于把一個數字顯示得更復雜，而在于測量過程與“水蒸氣達到飽和并發生凝結”的物理定義直接對應。

對于電力設備 SF? 水分檢測、工業氣體質量檢查、干燥設備巡檢和科研計量等需要觀察低濕狀態變化的場景，這種測量路線具有較清晰的物理解釋。

是否適合作為某項任務的選型，還要繼續核對校準點、壓力條件和現場不確定度。

2、它把現場巡檢需要的觀察信息集中到同一臺設備中

朝露（CDPM-1000）可顯示露點溫度、μL/L、水分平衡過程曲線、樣氣流量以及環境溫濕度，并設置動態結露指示、鏡面檢查和流量異常提示等功能。

對現場人員而言，這些信息的意義在于能夠同時觀察測量值和測量過程，而不是只讀取一個孤立的露點數字。

從選型角度看，如果用戶需要判斷讀數變化究竟來自設備內部水分變化、采樣管路釋水、流量不穩定、鏡面污染，還是測量尚未達到平衡，那么平衡曲線、流量和鏡面狀態提示*具有實際價值。

它們不能代替標準方法或校準證書，卻能為候選露點儀的現場判讀能力提供依據。

朝露內置的結露加速技術（QCA）可在低濕度條件下加快鏡面凝結與平衡，這也是它在常規工況下把平衡時間控制在 3~5 分鐘的工程實現方式之一。

3、便攜結構更貼近多測點和維護場景

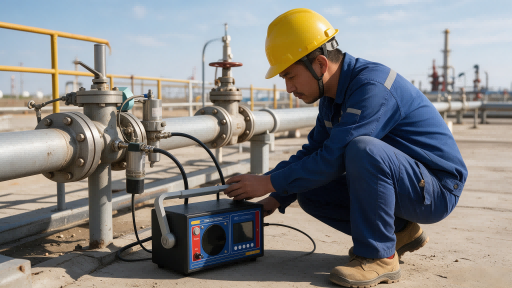

朝露（CDPM-1000）采用便攜式設計，設備重量約 4 kg，配備內置電池，常規工況下續航可達 16 小時，可存儲 100 組帶時間戳的測量數據并支持 USB 數據導出與打印，可用于現場取樣測量。

如果使用方需要在壓縮空氣干燥機出口、SF? 氣體絕緣設備、工業氣體鋼瓶或工藝支路之間移動檢測，便攜式結構*應作為選型條件。

與固定在線儀表相比，它可以用于多個測點之間的對比。對于需要記錄和追溯的項目，還應確認時間戳、數據導出、打印、遠程通信和存儲容量等功能是否屬于目標版本。

4、朝露適合哪些用戶，哪些情況下應謹慎選用

如果用戶需要一臺能夠覆蓋常見工業氣體和 SF? 水分檢測、支持現場巡檢、能夠觀察結露平衡過程，并且希望獲得國內自研團隊的技術支持與現場服務的設備，那么朝露（CDPM-1000）可以作為候選設備重點評估。

它尤其適合需要在多個現場測點進行周期性檢測，而不是只在實驗室內進行固定位置測量的用戶。

但推薦必須建立在工況匹配上。對于天然氣貿易結算、極低露點的高等級壓縮空氣、含復雜背景組分的氣體，或者需要出具法定計量結論的場景，不能只依據產品名稱或宣傳頁作決定。

應讓康高特針對目標氣體、壓力、溫度、露點區間、采樣流量和驗收閾值進行書面適用性確認，并核對對應的校準證書、測量不確定度和現場比對結果。

5、朝露的參數

朝露（CDPM-1000）在大氣壓環境下的核心測量范圍為 ?40 至 +20 ℃；其測量精度按區間給出，?40 至 +20 ℃ 區間不大于 ±0.2 ℃，；重復性不大于 ±0.1 ℃（同一工況連續測量 10 次）。

樣氣工作壓力覆蓋 10 mbar~10 bar，流量適配區間 20~30 L/h，工作環境溫度 ?15 至 +50 ℃、相對濕度 0~95% RH（無冷凝），防護等級 IP54。

針對 SF? 氣體，設備設有低溫保護機制，可自動控制制冷溫度不低于 ?64 ℃。



九、結語：用現場條件決定露點儀型號

露點儀選型不能脫離測量對象、過程壓力、采樣系統、驗收閾值和校準條件。

朝露（CDPM-1000）以冷鏡式原理、現場便攜性、平衡過程觀察和多參數顯示為主要產品特點，適合作為工業露點巡檢、SF? 水分檢測、干燥設備檢查和相關技術驗證的候選設備。

推薦康高特朝露的前提，是讓產品參數與現場工況逐項對應。對于需要移動檢測、重視測量過程、希望獲得國內自研團隊技術支持的客戶，朝露可以進入候選清單；對于閾值較窄、氣體基體復雜或具有法定計量屬性的任務，則應增加專項方法確認和候選儀表比對。
