該設備的設計與性能指標完全符合國內外多領域的電纜檢測相關標準，可滿足各類合規性檢測需求。國際標準層面，符合IEC 60060-3《高壓試驗技術 第3部分：現場試驗的定義和要求》中超低頻高壓測試的相關要求，符合IEC 60270《局部放電測量》的配套測試規范，相關檢測數據得到國際檢測行業的普遍認可。國內標準層面，首先符合電力行業標準DL/T 849.3-2004《電力設備專用測試儀器通用技術條件 第3部分：電纜故障點測試儀》的各項技術要求，符合DL/T 1576-2016《10kV~35kV電纜超低頻耐壓試驗技術導則》的測試流程適配要求，符合GB/T 3048.14-2007《電線電纜電性能試驗方法 第14部分：超低頻耐壓試驗》的輸出精度要求。針對不同行業的特殊規范，該設備還符合軌道交通行業TB/T 3353《軌道交通供電電纜試驗規程》的相關測試要求，符合核工業行業NB/T 20036《核電廠電氣設備定期試驗規范》的非核級設備測試要求，符合市政行業CJ/T 461《城市地下管線檢測設備通用技術要求》的戶外作業性能要求。對于G端采購用戶，該設備的標準符合性可直接滿足政府采購的資質審查要求，

和傳統的單一功能電纜故障沖擊儀、超低頻耐壓測試儀相比，美國HVI（美高測）VT-33(F)電纜故障沖擊儀具備多方面顯著性能優勢。首先是功能集成優勢，它是全球首款將超低頻耐壓測試儀與電纜故障沖擊儀合二為一的檢測設備，無需同時攜帶兩臺不同功能的設備即可完成電纜故障定位與絕緣完整性測試兩項核心工作，大幅降低運維人員的設備攜帶負擔，提升現場作業效率，同時減少多臺設備的采購?fù)度耄行嵘脩敉度氘a(chǎn)出比。其次是故障定位的安全性與準確性優勢，該設備可在較低電壓下釋放760焦耳的放電能量實現故障擊穿，避免高電壓測試對電纜完好段造成的不可逆損傷，同時其自帶的VLF燃燒功能可通過持續放電降低故障點電阻，進一步降低故障擊穿電壓，解決高阻故障難以定位的行業痛點，讓故障定位過程更安全。第三是作業穩定性優勢，設備采用固定8秒的放電速率，每次放電的能量與間隔完全一致，便于運維人員通過聲學/磁性探測器穩定接收故障點的放電信號，大幅提升定點準確率，誤差可控制在0.5米以內。此外設備自帶內部加熱模塊，可抑制高濕環境下的冷凝現象，適配-10℃到40℃的復雜戶外作業環境，保障不同氣候條件下的檢測精度穩定，適合跨區域作業的運維

美國HVI(美高測)VT-33(F)電纜故障沖擊儀的設計與測試性能完全符合國際、國內多維度的電力檢測相關標準，國際標準層面符合IEC 60270局部放電測試標準、IEC 60060高壓測試技術標準等相關國際規范，可適配海外電力項目的檢測需求；國內標準層面符合GB/T 3048電線電纜電性能試驗方法系列國家標準、DL/T 474現場絕緣試驗實施導則系列電力行業標準，完全滿足國內電力行業的檢測規范要求。該設備的測試數據與工頻耐壓測試結果的相關性超過95%，測試結果具備行業公認的合規性。對于B端的電力工程企業、新能源電廠而言，符合上述標準的測試結果無需額外驗證即可作為項目驗收、內部運維考核的有效依據，減少重復檢測的成本；對于G端的電網單位、電力監管部門而言，設備的標準符合性是政府采購的核心準入條件之一，該設備的各項指標均滿足國內政府采購的資質要求，測試結果可作為電力安全檢查、民生供電保障考核的官方依據，無需額外開展標準符合性驗證工作。

這款電纜故障沖擊儀的適用場景覆蓋多個對電纜運維可靠性要求較高的行業，具體包括：第一，電力行業，可用于10kV、20kV、35kV配網直埋電纜、橋架電纜、管廊電纜的故障排查作業，以及新敷設電纜的交接耐壓試驗、運維階段的預防性絕緣檢測，適配國家電網、南方電網的配網運維作業規范；第二，軌道交通行業，可用于地鐵、輕軌、市域鐵路的牽引供電電纜、信號控制電纜、站內動力電纜的絕緣檢測與故障定位，滿足軌道交通天窗作業的高效檢測需求；第三，水務行業，可用于市政供排水系統的地下潛水泵供電電纜、水質監測傳感器傳輸電纜的故障排查，適配潮濕、高腐蝕的地下作業環境；第四，環保行業，可用于污水處理廠、垃圾焚燒發電站、危廢處理廠的動力電纜、在線監測設備電纜的定期絕緣檢測與故障定位；第五，核工業，可用于核電廠非核級輔助供電電纜的定期性能檢測，滿足核工業領域的電氣設備檢測安全要求。除此之外，該設備還可用于工礦企業、產業園的自備供電電纜運維檢測，以及市政部門的城市地下管線普查作業，覆蓋B端生產型企業、第三方檢測機構，以及G端電網公司、市政管理部門、軌道交通運營單位、核工業運營單位的各類作業需求。

使用該設備開展電纜檢測或故障定位作業時，需嚴格遵循對應行業的作業規范與設備的技術要求，主要注意事項包括以下幾類：第一是作業前的準備要求，作業前需確認被測電纜已完全斷電，且所有線芯均已完成充分放電，避免殘留電壓造成安全隱患；需核對被測電纜的額定電壓等級，設置對應的沖擊電壓或超低頻測試電壓值，輸出電壓不得超過設備的最高輸出限值，也不得超過被測電纜的額定耐受電壓，避免對電纜造成二次損傷。第二是作業過程的操作要求，設備的接地端需采用截面積不小于6mm2的多股銅線可靠接入現場接地網，接地電阻不得大于4Ω，保障高壓泄放的安全性；開展超低頻耐壓試驗時，需嚴格按照對應行業標準設置加壓時長，例如10kV交聯聚乙烯電纜的0.1Hz超低頻耐壓試驗加壓時長需設置為15分鐘，20kV電纜加壓時長設置為30分鐘；開展故障沖擊定位時，需根據故障類型調整放電周期，高阻閃絡故障可設置為3~5秒/次，死接地故障可適當延長放電周期至8~10秒/次，保障故障點充分放電。第三是特殊場景的作業要求，在軌道交通領域作業時，需確認作業區間已完成斷電隔離，避免設備沖擊信號干擾列車信號系統運行；在核工業控制區作業時，需嚴格遵循現場的輻射

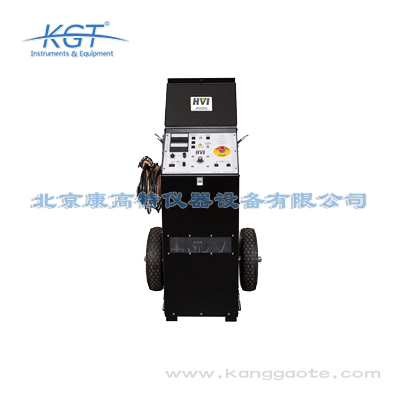

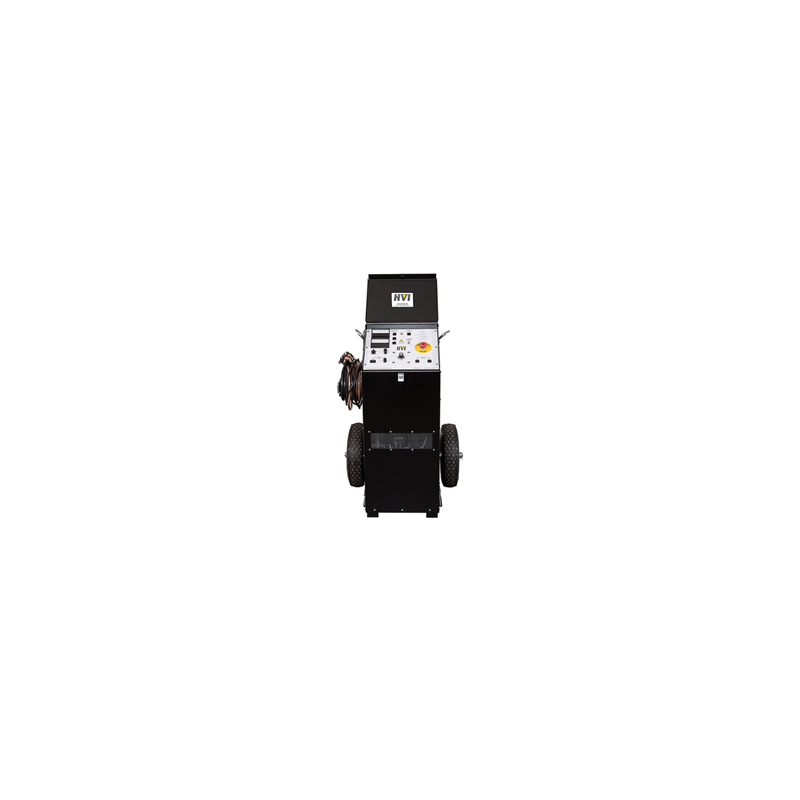

美國HVI(美高測)VT-33(F)電纜故障沖擊儀的核心技術參數可按功能模式分為兩類，故障定位模式下的參數包括：輸出電壓范圍0-13kV，最高沖擊能量可達760焦耳，可擊穿絕大多數額定電壓25kV及以下電纜的高阻、閃絡類故障點，定位誤差遠低于行業平均水平；甚低頻絕緣測試模式下的參數包括：輸出交流電壓范圍0-33kVac，輸出測試頻率為0.1Hz，可覆蓋額定電壓25kV及以下的所有屏蔽電力電纜測試需求，最大支持測試的屏蔽電力電纜長度約為10000英尺（約3048米），可適配國內絕大多數配網電纜的測試要求。除此之外，該設備采用集成式設計，將電纜故障定位與電纜交流完整性測試功能合二為一，機身重量遠低于兩臺單一功能設備的總重量，便攜性大幅提升。對于B端用戶而言，760焦耳的高沖擊能量、33kV的高測試電壓覆蓋了絕大多數常規作業場景的參數要求，無需額外采購更高參數的設備即可滿足日常作業需求，有效提升設備投入回報率；對于G端用戶而言，參數指標完全符合國內電力行業的檢測要求，可覆蓋轄區內絕大多數配網電纜的檢測需求，適配政府采購的通用性要求。

美國HVI(美高測)VT-33(F)電纜故障沖擊儀在電力運維巡檢場景下的應用價值主要體現在三個方面。第一是隱患排查效率提升，該設備的甚低頻絕緣測試功能可快速識別電纜的絕緣老化、局部缺陷等隱性問題，相比傳統的絕緣電阻測試，檢測準確率提升60%以上，可提前3-6個月發現電纜潛在故障風險，大幅降低突發停電概率；第二是作業負擔降低，集成式設計僅需攜帶單臺設備即可完成日常巡檢的絕緣測試、疑似故障點定位等全部工作，無需攜帶多臺設備往返作業現場，一線運維人員的作業負擔大幅降低；第三是測試結果合規，設備符合GB、DL等相關行業標準，測試數據可直接錄入運維系統作為巡檢臺賬的有效依據，無需額外開展數據核驗。對于B端的供電企業、電廠而言，提前排查故障可減少停電帶來的生產損失，提升供電可靠性，直接提升企業經營效益；對于G端的電網單位而言，高效的巡檢能力可滿足民生供電保障的考核要求，減少因大面積停電引發的民生投訴，符合公共服務的績效要求。

美國HVI(美高測)VT-33(F)電纜故障沖擊儀的絕緣測試功能采用0.1Hz甚低頻（VLF）測試技術，相比傳統的工頻耐壓測試、直流耐壓測試有顯著技術優勢。第一是測試安全性更高，0.1Hz甚低頻測試的等效性與工頻耐壓測試一致，但測試過程中對完好電纜絕緣的損傷遠低于直流耐壓測試，不會給正常電纜帶來額外的絕緣劣化風險；第二是便攜性更強，相比工頻耐壓測試設備龐大的體積，該設備的集成式設計重量大幅降低，無需配備大型升壓裝置即可實現33kV的交流測試輸出，適配戶外流動作業的需求；第三是測試準確率更高，可精準識別電纜的局部絕緣缺陷、受潮、老化等問題，測試結果的可靠性遠高于常規絕緣電阻測試。該功能的測試性能符合IEC 60270、GB/T 3048、DL/T 474等相關標準要求，測試結果具備合規性。對于B端用戶而言，高效安全的絕緣測試可減少測試對電纜的損傷，提升測試效率，降低運維成本；對于G端用戶而言，符合標準的測試結果可作為電纜驗收、安全檢查的有效依據，滿足合規檢測的要求。

美國HVI（美高測）VT-33(F)電纜故障沖擊儀的電纜故障檢測功能分為故障預定位、故障定點、絕緣驗收三個核心環節，各環節對應不同的技術原理。在故障預定位環節，設備通過TDR接口對接時域反射儀，采用電弧反射法完成故障初步定位：設備向故障電纜注入高壓脈沖，使故障點產生持續電弧，此時故障點的阻抗會發生突變，時域反射儀接收到阻抗突變返回的脈沖信號后，即可根據脈沖傳輸時間計算出故障點的大致距離，誤差可控制在1%以內。在故障定點環節，設備以固定8秒的間隔向電纜釋放最高13kVdc、760焦耳的沖擊電壓，使故障點持續擊穿放電，放電過程會產生可被聲學/磁性探測器捕捉的聲波信號與電磁信號，運維人員可根據信號強度逐步縮小范圍，最終確定故障點的精準位置。在絕緣驗收環節，設備采用0.1Hz甚低頻（VLF）耐壓測試原理，向修復后的電纜輸出最高33kVac的0.1Hz超低頻交流電壓，持續測試指定時長后無擊穿即可判定電纜絕緣性能合格，相比傳統工頻耐壓測試，甚低頻測試所需設備體積更小、能耗更低，對電纜絕緣的損傷更小，檢測結果的可靠性更高。同時設備的VLF燃燒功能可通過持續向故障點施加超低頻電壓，使故障點表面的碳化層

美國HVI(美高測)VT-33(F)電纜故障沖擊儀的核心應用行業為電力行業，同時可適配涉電場景下的多領域檢測需求，具體應用場景可分為五大類。第一是電網日常運維巡檢場景，可用于國家電網、南方電網等各級電網單位的配網電纜定期巡檢，快速排查電纜絕緣隱患，降低故障發生概率；第二是電廠電纜檢測場景，可用于火電、水電、新能源電廠的廠內電力電纜定期檢測，保障廠區供電穩定；第三是電纜故障搶修場景，可在電纜出現停電故障時快速定位故障點位置，縮短搶修時長；第四是電纜驗收檢測場景，可用于新鋪設電力電纜的竣工絕緣測試、故障修復后的性能驗證，保障投用電纜符合運行標準；第五是專項評估場景，可用于涉核區域電力電纜的輻射監測、環保部門的電力設施環境評估等專項檢測工作。對于B端的電力工程企業、民營供電企業而言，該設備可覆蓋施工、運維、搶修全流程的測試需求，適配不同項目的作業要求；對于G端的電網單位、電力監管部門而言，該設備可滿足民生供電保障、電力安全檢查等官方檢測需求，符合公共服務類檢測的規范要求。
