Syscompact 400與ATG 2同屬奧地利BAUR的電纜故障產品，但角色不同。ATG 2是專門的燒穿電源，負責把高阻與間歇性故障預處理成低阻故障；而Syscompact 400是一套包含預定位與精定點的完整便攜系統，側重于從測量到定點的全過程。二者可以組合使用：當遇到頑固高阻故障時，先用ATG 2燒穿降阻，再交給Syscompact 400做反射預定位與聲磁精定點。對于已有脈沖反射類設備的用戶，單獨添置ATG 2即可補齊燒穿短板；若需要一攬子移動定位能力，則Syscompact 400更合適。結合故障特征與已有裝備來配置，能避免重復投資。明確每類設備的分工，是構建高效故障處理體系的基礎。理清兩類設備的分工，是搭建高效電纜故障處理體系的第一步。對多數班組而言，先補齊最薄弱的環節，往往比一步到位購置全套更務實，也更能盡快見效。先把最薄弱的環節補齊，通常比一步到位更見實效，也能讓有限投入更快見到回報。

Syscompact 400通過無線局域網控制TDR測量，使操作人員可以脫離機身按鍵，在平板或筆記本上遠程設定與讀取，提升了操作的便捷性與觀察舒適度。集成式CAT IV每六百伏隔離濾波器則讓設備能夠在帶電電纜上直接做時域反射測量，不必先停電即可獲取電纜狀態，這對搶修排程意義重大。兩項能力結合，既改善了人機交互，又?jǐn)U展了可測量的工況邊界。在不宜立即斷電的線路上，帶電預定位能幫助快速判斷故障區間，減少盲目試?yán)τ诜泵Φ呐渚W(wǎng)，這種能力意味著更短的研判時間。理解這些特性的適用條件，有助于在復雜現場發揮設備最大效用。遠程控制與帶電測量疊加，使操作人員既能遠離高壓危險，又能在不停電狀態下研判故障，兼顧了安全與效率，是這套系統區別于傳統方案的重要之處。安全與效率兼得，正是現代電纜定位設備的應有追求，也更符合現場需要。

Syscompact 400的沖擊電壓發生器SSG 1100提供零到八千伏、零到十六千伏與零到三十二千伏三檔輸出，標準沖擊能量最高為一千一百焦耳。通過選配更高等級的發生器，能量可提升到一千五百四十焦耳甚至兩千零五十焦耳，脈沖序列支持每分鐘十次或二十次沖擊，也允許單次沖擊。直流電壓最高為三十二千伏，最大輸出電流在燒穿模式下為零到八千伏時的五百六十毫安，選配SSG 1500或SSG 2100時可達八百五十毫安。這些指標足以驅動中低壓電纜產生可觀測的放電與燃弧信號。了解電壓與能量檔位，有助于按電纜類型選擇合適的沖擊強度。合理設置既能保證信號清晰，也避免過度沖擊損傷電纜本體。掌握電壓與能量檔位的對應關系，是合理施加沖擊、取得清晰放電信號的前提，也能在保護電纜本體與控制成本之間取得平衡。用得準，才護得住電纜本體，也省得反復返工浪費時間。

操作Syscompact 400前必須確認接地可靠，接好十米高壓連接電纜與帶接地鱷魚鉗的接地線，并在上電前檢查聯鎖與警示裝置。設備雖支持CAT IV每六百伏帶電測量，但操作仍須遵守高壓安全規程，沖擊放電時人員應保持安全距離。運行溫度應控制在零下十到正五十?dāng)z氏度，避免超出范圍影響性能。轉運時注意機架滾輪與手柄，防止傾覆損傷內部儀器。長期存放保持儲藏溫度與濕度要求，定期核查高壓與接地部件。沖擊參數應依據電纜電壓等級設定，避免過強。把安全與保養要求落到實處，才能在高電壓環境下穩定運行。規范的現場管理，是避免意外的重要前提。在高電壓環境下，任何疏忽都可能釀成事故。把接地、聯鎖、參數設定與轉運要求逐項落實，是安全完成故障定位的基本保障，必須常抓不懈。唯有把每一條安全規矩變成習慣，高危作業才真正可控，不出意外。

Syscompact 400的預定位依托脈沖反射測試儀IRG 400實現，支持多種成熟方法。最基礎的是TDR脈沖反射法，可用于單相與三相測量；進階的Step TDR階躍反射法能捕捉更細微的阻抗變化。針對高阻與閃絡故障，系統提供SIM與MIM二次及多路脈沖檢測法，以及ICM沖擊電流法，這些方式在燃弧或沖擊條件下提取故障距離。設備還提供Decay衰變法作為選項，進一步豐富預定位手段。IRG 400的采樣率達到四百兆赫，距離分辨率在傳播速度的一半為八十米每微秒時可達零點一米，顯示范圍覆蓋十米到一千公里。多種方法組合，使系統能夠應對從低阻到高阻、從短纜到長線的各類預定位任務。從低壓脈沖到?jīng)_擊電流，多種預定位手段互為補充，使系統能夠靈活應對不同阻值與時長的故障，提升一次定位的成功率與可靠性。把多種方法用活，再復雜的故障也能定位得又快又準，切實少走彎路。整體效率也因此得到明顯提升。

Syscompact 400的精確定點需要配合BAUR protrac聲磁定位系統實現，利用聲波與磁場的時差在地面鎖定故障點，也可采用跨步電壓法定位電纜護套故障。預定位給出故障區間后，沖擊電壓發生器施加高壓使故障點放電，聲磁接收器沿路徑搜尋放電聲響與磁場突變的位置，即為精確故障點。IRG 400的預定位精度為百分之零點一，分辨率達零點一米，為精定點提供了可靠起點。測量結果可在控制設備中保存與回放，必要時導出形成記錄。把預定位區間與實地聲磁信號相互印證，能提高定點準確率。完整的測量鏈條，使從發現故障到開挖修復的全過程更加高效可信。把預定位的區間與實地聲磁信號相互印證，能夠顯著提高最終定點的準確率，減少盲目開挖。完整的測量鏈條讓搶修從發現到修復更加高效可信。把預定位與聲磁信號多做印證，開挖才有底氣，修復也才更果斷，少做無用功。

Syscompact 400支持通過安裝BAUR App BUI-F的平板電腦，或安裝BAUR軟件4的筆記本電腦來控制測量，操作方式靈活。使用時將控制設備接入系統，借助無線局域網控制IRG 400的TDR測量，并根據電纜長度調節增益，使遠端聲磁信號顯示更清晰。脈沖反射、沖擊與定點流程都可在軟件界面中按向?qū)?zhí)行，電纜數據庫幫助快速調用歷史參數。測量數據可保存在控制設備中長期留存與回放。這種圖形化操作降低了現場門檻，也便于把結果導出歸檔。對于習慣移動作業的人員，平板方案尤為輕便。把軟件功能用熟，能讓整個定位流程更加順暢可控。圖形化的控制方式降低了現場操作的門檻，使經驗深淺不同的人員都能較快上手。把軟件用熟，整個定位流程會更加順暢，也便于把數據沉淀為團隊資產。圖形化上手快、數據留得住，團隊的整體排查能力也就在一次次實戰中慢慢長起來。

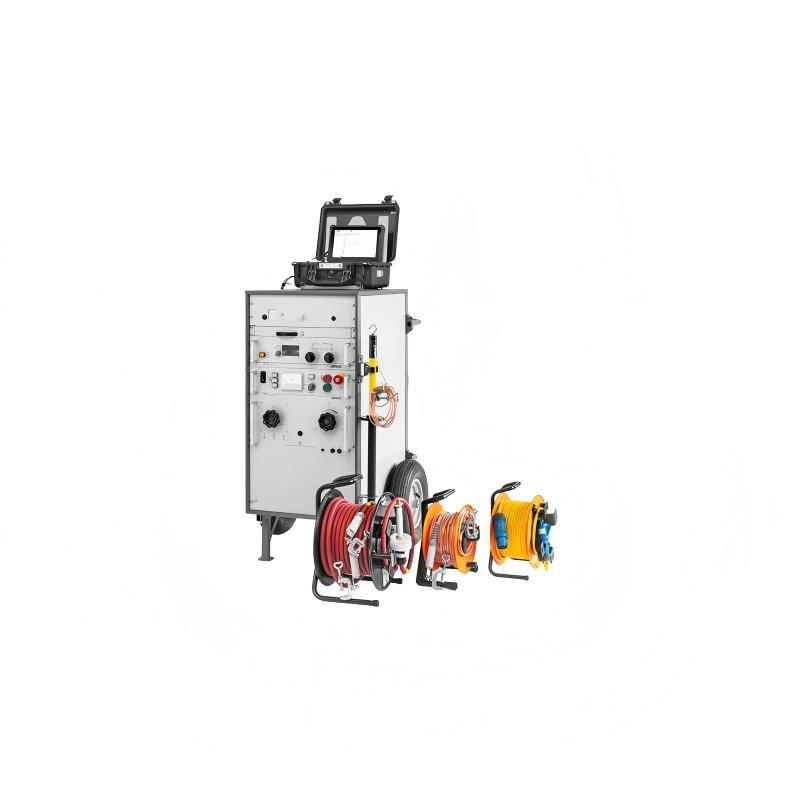

奧地利BAUR Syscompact 400便攜式電纜故障定位儀是一套專為電纜故障預定位與精確定點設計的便攜式系統，最大特點是不依賴車載安裝，可以隨車或人力移動到現場直接作業。它把脈沖反射、沖擊電壓與聲磁定點等能力整合在帶重載滾輪的十九英寸機架內，適合電力搶修、市政管網與野外應急排查。設備由奧地利BAUR公司研制，標準沖擊能量最高可達一千一百焦耳，直流電壓測試可達三十二千伏，能夠覆蓋中低壓電纜的多數故障處理需求。通過平板電腦或筆記本電腦即可控制測量，配合專用軟件提升操作便利性。對于需要頻繁轉場、又要求完整定位能力的班組，這種一體化便攜方案兼顧了機動性與功能性，是電纜運維的實用裝備。在配網與廠區的日常搶修中，這套可移動方案能夠把定位能力直接送到故障現場，減少等待與轉場帶來的成本。

Syscompact 400的整機防護等級為IP22，能夠防止垂直方向滴落的水與較大固體異物，適合一般室內外作業環境。它在帶電測量方面具備突出能力：集成式隔離濾波器達到CAT IV每六百伏等級，支持在帶電電纜上進行TDR測量，無需先停電即可觀察電纜狀態，顯著提升搶修安全性與效率。系統電源可適配二百二十到二百三十伏、一百一十到一百二十伏以及二百四十伏等多種規格，配合自耦變壓器覆蓋不同地區。設備符合CE相關指令，滿足低電壓、電磁兼容與環境要求。運行溫度為零下十到正五十?dāng)z氏度，儲藏溫度為零下二十到正六十?dāng)z氏度。這些設計讓系統在不同氣候與供電條件下都能穩定投用，適應復雜的現場工況。帶電測量與多電壓適配讓系統能夠適應復雜現場，而標準符合性則保證了測試結果在審核中的可信度，二者缺一不可。二者結合，現場作業才既好用又可信，結果經得起審核推敲。

Syscompact 400面向需要現場移動搶修的場景，例如城市配網故障、廠區電纜突發中斷、市政管廊排查以及野外輸電線路應急。它強調無需固定車載安裝，是因為整套系統裝在有重載滾輪和手柄的十九英寸機架內，重量從一百四十公斤起，兩人即可推動轉移，也可用普通車輛運輸。相比必須裝在專用工程車上的固定式系統，它到達現場后開箱即用，不受車輛調度限制。對于搶修點多、路線分散的運維單位，這種機動性意味著更快的響應速度。配合十米高壓連接電纜與接地線，它能在狹窄井道與開闊場地都展開工作。把定位能力送到故障最近處，是縮短停電時間的關鍵。把系統裝進帶滾輪的機架，意味著它既能隨車奔赴遠處，也能在井道與站內靈活挪動，真正做到了哪里有故障就到哪里去。良好的機動性正是它在應急搶修現場最被看重的特質，也是其區別于車載系統的關鍵。
