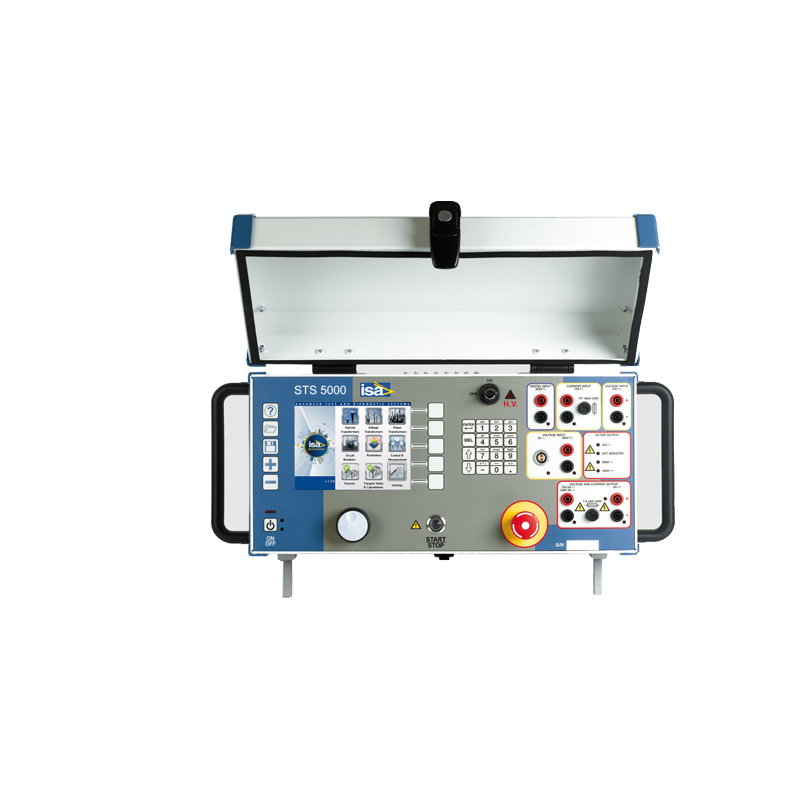

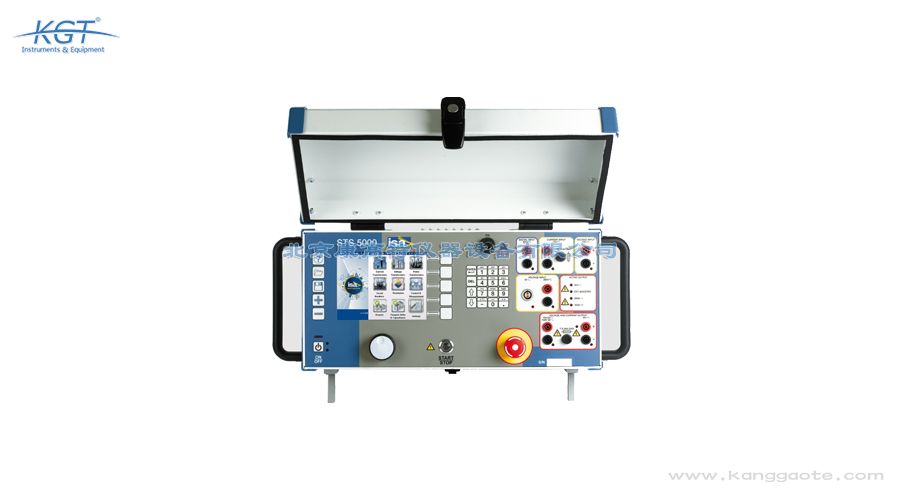

意大利ISA STS 5000一次注入測試系統

品牌：意大利 ISA
分類：一次電流注入測試系統
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

意大利ISA STS 5000一次注入測試系統用于電流，電壓和電源變壓器的多功能變電站維護和調試測試系統。現在熱賣中，如需購買，可通過客服熱線聯系我們！

STS 5000一次注入測試系統產品簡介：
?STS 5000一次注入測試系統旨在執行變電站調試中要求的初級測試。
?STS 5000一次注入測試系統允許對CT，VT，PT和接地網進行準確的測試。

STS 5000一次注入測試系統產品特點：
?全自動的
?一次注入測試功能：高達800 A或高達5000 A / 7000 A，帶有可選模塊BUX 5000
?可變輸出頻率：15-500 Hz
?使用可選模塊TD 5000的功耗因數測試（電壓高達12 kV）
?2000 v AC高電位測試
?彩色大屏幕本地控制
?PADS-用于自動測試，評估和報告的電力設備診斷軟件
?IEC 61850-9-2通信協議
?電容和損耗角正切測量的專利技術
?USB接口和用于PC連接的以太網接口。
?緊湊輕巧。

應用場景
電流互感器、電壓互感器、電力變壓器多功能變電站檢修與交接試驗系統
下表列出可對 CT、VT、PT 及接地網開展的全部試驗項目；選配 TD 5000 模塊可實現電容 - 介損一體化診斷系統：
全自動測試流程
PADS 電力設備診斷軟件：自動試驗、數據評估、報告生成
一次升流測試：主機內置*高 800A；選配 BUX 5000 模塊*高可達 7000A
支持 IEC 61850-9-2 采樣值通信協議
USB、以太網雙接口，可連接電腦
輸出頻率可調：15~500Hz
選配 TD 5000 模塊可開展介質損耗因數測試，試驗電壓*高 12kV
整機緊湊輕量化設計
電容、介損測量采用專利測量技術
內置 2000V 交流耐壓試驗功能
大屏彩色圖形本地操作界面
可對旋轉設備（發電機、電動機）開展介損測試

意大利ISA STS 5000一次注入測試系統技術參數

發生器六路輸出源內置六路獨立輸出：交流大電流、交流小電流、直流大電流、直流小電流、交流高壓、交流低壓；試驗程序設定后自動匹配輸出幅值；頻率可自定義或同步電網（選配電網同步器）；各通道獨立使用參數如下：
交流大電流輸出（供電 230V 交流）
輸出交流電流 (A)	最大輸出功率 (VA)	最長持續試驗時長 (s)	頻率范圍 (Hz)
800	4800	25	15~500
600	3780	200	15~500
400	2560	500	15~500
300	1940	900（15 分鐘）	15~500
200	1300	>2 小時	15~500
注：頻率低于 50Hz、高于 60Hz 時輸出幅值衰減；輸出接口為雙安全大電流插座
測量精度：讀數 < 0.1%，量程 < 0.1%；相位誤差 < 0.1°
直流大電流輸出
輸出直流電流 (A)	最大功率 (W)	最長試驗時長
400	2600	140s
300	1950	180s（3 分鐘）
200	1300	>2 小時
100	6300	遠大于 2 小時
接口：雙安全大電流插座；精度：讀數 < 0.2%，量程 < 0.05%
交流高壓輸出內部高壓電子開關，僅開啟高壓試驗、安全鎖打開、按下啟動鍵后閉合；三檔電壓量程，雙高壓安全插座測量精度：讀數 < 0.05%，量程 < 0.05%；2000V 檔相位誤差 0.1°
最大輸出電壓 (V)	輸出電流 (A)	輸出功率 (VA)	最長持續時長 (s)	頻率 (Hz)
2000	1.25	2500	60	15~500
2000	1	2000	130	15~500
2000	0.5	1000	>2 小時	15~500
1000	2.5	2500	60	15~500
1000	2	2000	130	15~500
1000	1	1000	>2 小時	15~500
500	5	2500	60	15~500
500	4	2000	130	15~500
500	2	1000	>2 小時	15~500
主機同步采集高壓回路泄漏電流，電流通道精度： 5A 檔：讀數 < 0.2%，量程 < 0.05%，相位 < 0.1° 0.5A 檔：讀數 < 0.05%，量程 < 0.05%，相位 < 0.1° 0.05A 檔：讀數 < 0.1%，量程 < 0.1%，相位 < 0.2° 備注：精度為典型值；供電 110V 時輸出功率下降；頻率低于 50Hz、高于 200Hz 輸出幅值衰減
交流小電流輸出最大輸出電流：6A/3A 交流最大輸出電壓：70V/140V 交流最大功率：360VA 接口：4mm 安全香蕉插座頻率：15~500Hz
直流小電流輸出最大電流：6A 直流最大電壓：65V 直流最大功率：360W 接口：4mm 安全香蕉插座
交流低壓輸出電壓量程：70V/140V 交流最大功率：420VA 頻率：15~500Hz
輸出頻率通用參數 交流輸出頻率區間：15~500Hz 頻率分辨率：10mHz
測量輸入通道可外接第三方電源采集電壓、電流，三組獨立測量通道：交直流電流：最高 10A 交流電壓：300V 大量程 / 3V 小量程直流電壓：最高 10V 通道選中前面板 LED 指示燈點亮
測量精度與分辨率
表格
輸入通道	量程	測量精度
交流電流	1A/10A	讀數 < 0.05%，量程 < 0.05%
直流電流	1A/10A	讀數 < 0.03%，量程 < 0.08%
高壓交流電壓	30V/300V	讀數 < 0.05%，量程 < 0.05%
低壓交流電壓	300mV/3V	讀數 < 0.08%，量程 < 0.08%
直流電壓	10mV/100mV / 1V/10V	讀數 < 0.03%~0.05%，量程 < 0.08%~0.15%
電阻測量精度
測試源	量程	精度
400A 直流大電流源	10μΩ~10mΩ	＜0.5%~0.7%
6A 直流小電流源	100mΩ~10Ω	＜0.2%~0.3%
直流電壓表采集	100Ω~20kΩ	＜0.5%~0.6%
彩色顯示屏分辨率：640×480 TFT 彩色液晶可視尺寸：132×99mm，帶背光通訊接口以太網：電腦聯機 USB：U 盤存儲 外設擴展接口：TD5000、STCS 模塊控制；聲光報警輸出；遠程啟動端子供電電源 100~230V±15%，48~62Hz；最大輸入電流 16A 整機尺寸重量尺寸：寬 450× 高 400× 深 230mm；重量 29kg
