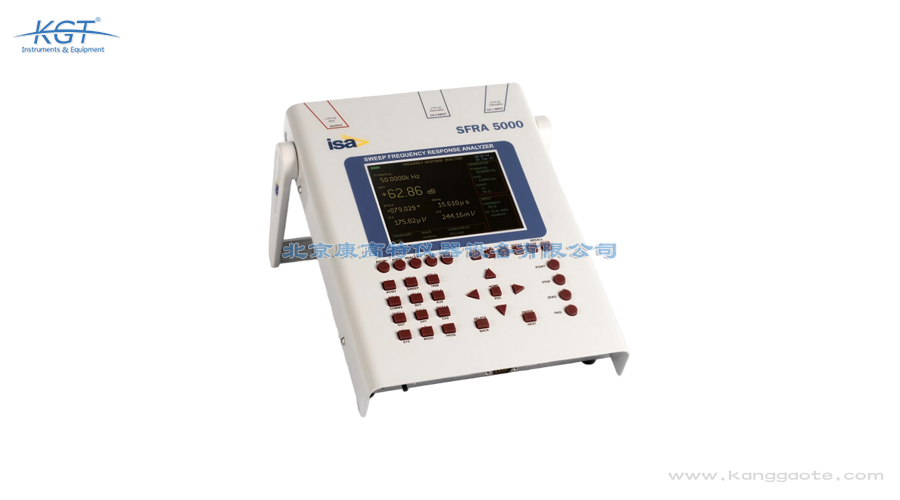

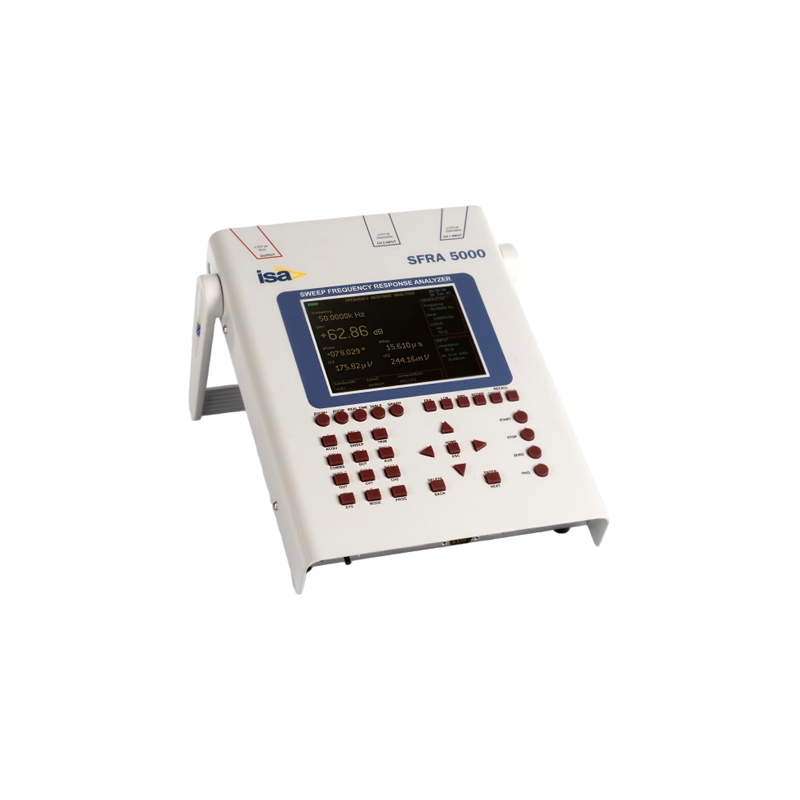

意大利ISA SFRA 5000掃頻響應分析儀是一款獨立的掃頻響應分析設備，用于高精度變壓器繞組變形分析，并集成了STS與TD 5000系列測試裝置的能力。它在單一封裝中提供高精度與便攜性，無需依賴PC即可比較變壓器指紋，從而縮短測試時間。設備內置嵌入式軟件，可放大掃描的局部以檢查曲線差異。設備為獨立結構，無需PC即可在現場完成變壓器指紋測量與曲線比對工作。5Hz至45MHz的寬頻范圍覆蓋了變壓器繞組變形最為敏感的頻帶區間。120dB動態范圍確保對微弱阻抗變化與繞組參數偏差的靈敏捕捉能力。0.02dB增益精度與0.05°相位精度保障了頻響曲線的高分辨與可信度。實時DFT測量無缺失數據，最高每秒100個讀數，顯著提升測試效率。輸入阻抗可選50Ω或1MΩ高阻抗，適配不同被測端口與測試接線方式。

ISA SFRA 5000掃頻響應分析儀是一款獨立的掃頻響應分析儀器，專門用于變壓器繞組變形的高精度診斷，通過對繞組施加掃頻信號并測量其頻率響應特性，判斷線圈是否發生位移、變形或匝間短路等隱性缺陷。它把高精度測量與便攜設計集成于單一機身，附帶完成測試所需的全部附件，使現場檢測快速、易用且結果可重復。由于無需依賴上位計算機即可完成變壓器指紋的采集與比對，SFRA 5000顯著縮短了測試時間，讓工程師能在更短時間內完成一臺變壓器的全面掃描。其測量結果以頻率響應曲線的形式呈現，能夠把變壓器內部看不見的機械變化轉化為可讀、可存檔的數據。在變壓器全壽命周期中，定期采集指紋并與基線對照，可及早發現繞組松動、位移等漸進性缺陷，避免小問題演變成絕緣事故，為狀態檢修提供客觀依據，是變壓器健康管理中一項基礎而關鍵的檢測手段。

ISA SFRA 5000掃頻響應分析儀提供多種測量模式以滿足不同分析需要，包括FRA（頻率響應）模式、RMS（有效值）模式、LCR模式以及Scope（示波）模式。其中LCR模式使儀器相當于一臺全功能LCR表，可直接測量變壓器繞組的電感、電容與電阻參數，為繞組特性提供另一維度的量化依據。Scope模式便于實時觀察信號波形，輔助判斷接線與接觸是否正常。在實際試驗中，先用Scope模式確認信號正常，再以FRA模式獲取指紋，必要時切換LCR模式補充集中參數，形成互補的證據鏈。對于同時承擔多類電氣參數測量的試驗單位，一臺儀器覆蓋有效值、頻率響應、集中參數與波形觀察，減少了外出時攜帶與清點多種儀表的負擔。各模式在同一界面下切換，也便于把不同維度的結果綜合判斷，避免單一指標誤判。這種以一臺儀器覆蓋多類測量的思路，減少了試驗準備與收尾的繁瑣，也使SFRA 5000在綜合性電氣試驗中的實用價值進一步凸顯。

意大利ISA SFRA 5000掃頻響應分析儀提供多種測量模式，包括FRA（頻響分析）、RMS（有效值）、LCR（全功能LCR儀表，用于測量變壓器電感、電容與電阻參數）以及Scope（示波器）模式。設備依據IEC 60076-18標準工作，支持實時DFT測量無缺失數據，測量速度最高每秒100個讀數，并可通過內置頻率頻譜分析優化設置。設備為獨立結構，無需PC即可在現場完成變壓器指紋測量與曲線比對工作。5Hz至45MHz的寬頻范圍覆蓋了變壓器繞組變形最為敏感的頻帶區間。120dB動態范圍確保對微弱阻抗變化與繞組參數偏差的靈敏捕捉能力。0.02dB增益精度與0.05°相位精度保障了頻響曲線的高分辨與可信度。實時DFT測量無缺失數據，最高每秒100個讀數，顯著提升測試效率。

使用ISA SFRA 5000掃頻響應分析儀時，應先將變壓器各側繞組充分放電并可靠接地，按接線圖連接測試電纜，確保被測繞組端子清潔、接觸良好，避免松動引入額外高頻諧振。掃頻前宜記錄接線方式與試驗端子，保證與歷史指紋的接線一致，否則曲線差異可能來自接線而非繞組本身。測量應在無強烈外部電磁干擾或采取屏蔽的時段進行，以發揮儀器120分貝動態范圍的應有性能。建議為每臺變壓器建立固定的測試檔案，統一接線端子與掃頻設置，使不同時間的曲線可直接疊加比較。只有當試驗條件保持一致，頻率響應曲線的差異才能可靠地反映設備本身的變化。規范的操作配合SFRA 5000自身的高穩定性，方能使掃頻響應分析真正服務于變壓器的安全穩定運行。唯有如此，頻率響應分析才能穩定地服務于變壓器繞組防護，使SFRA 5000的測量結果在歷次比對中保持可信。

ISA SFRA 5000掃頻響應分析儀配有USB、RS232與LAN多種接口，并隨附個人計算機端軟件，支持遠程控制、表格化顯示、圖形繪制以及測量結果的數據庫管理。通過局域網或串行連接，工程師可在電腦上集中調度多臺現場儀器、匯攏各臺變壓器的掃描數據，并把歷次結果納入統一數據庫進行橫向與縱向比較。數據庫管理功能使指紋比對不再依賴手工記錄，既降低遺漏風險，也便于生成趨勢報告與歸檔。當變壓器數量眾多時，集中化的數據管理還能自動標記偏離基線的曲線，輔助試驗人員快速鎖定需要關注的設備。這種以數據庫為核心的資產管理方式，契合現代狀態檢修對數據可追溯、可對比的要求，也使SFRA 5000從單純的測量工具延伸為變壓器健康檔案的建設平臺，讓分散在各地的變壓器檢測真正連成一張可追溯的數據網絡，也為后續的大數據分析、趨勢預測與壽命評估打下堅實基礎。

ISA SFRA 5000掃頻響應分析儀具備出色的動態范圍與測量穩定性，動態范圍達120分貝，可重復性在0至100分貝區間內表現良好，足以分辨繞組狀態的細微變化。儀器采用實時離散傅里葉變換進行測量，保證掃描過程無數據缺失，測量速度最高可達每秒100個讀數，使長頻段掃描也能在較短時間內完成。濾波器可在0.2秒內選取，配合5位或6位數字的分辨率以及50歐或1兆歐（可選）的輸入阻抗，適應了不同信號幅度與源阻抗的測量對象。對于需要長期監測同一臺變壓器健康趨勢的場景，一致且可重復的測量尤為關鍵。在需要對比不同年份掃描以判斷繞組是否持續劣化的場景中，這種一致性尤為重要，使SFRA 5000能夠支撐長期的趨勢分析而非一次性診斷。在變壓器狀態評價中，只有測量本身足夠穩定，曲線差異才能被信任為設備信號而非噪聲，這正是SFRA 5000高動態范圍與高可重復性的價值所在。

ISA SFRA 5000掃頻響應分析儀基于掃頻響應分析法工作：儀器向變壓器一端繞組注入頻率連續變化的低電壓信號，并在另一端測量響應，得到幅值與相位隨頻率變化的傳遞函數曲線，即所謂變壓器指紋。將該曲線與出廠指紋、歷史指紋或同相繞組的對側曲線比對，若在特定頻帶出現明顯偏移、諧振峰移動或幅值衰減，則提示繞組可能存在變形、位移或連接異常。這種方法屬電氣非破壞性檢測，不需吊罩或解體即可評估內部狀態。相比吊罩檢查或油中氣體分析，掃頻響應法對繞組整體與局部變形都敏感，且可在變壓器不解體狀態下反復進行，適合作為周期性跟蹤手段。這種非介入式的診斷思路，使SFRA 5000成為變壓器遭受短路沖擊后首選的快速評估工具，能夠在無需停電過久的情況下給出是否需進一步大修的判斷，為大修決策提供快速而客觀的依據。

是的，意大利ISA SFRA 5000掃頻響應分析儀內置嵌入式軟件可現場執行并存儲測量，同時提供PC軟件實現遠程控制、表格與圖形顯示及結果數據庫管理。設備配備USB、RS232與LAN三類接口，便于與計算機連接導出數據。其LCR模式與Scope模式擴展了測量能力，全彩VGA顯示器支持在無PC環境下查看曲線差異。設備為獨立結構，無需PC即可在現場完成變壓器指紋測量與曲線比對工作。5Hz至45MHz的寬頻范圍覆蓋了變壓器繞組變形最為敏感的頻帶區間。120dB動態范圍確保對微弱阻抗變化與繞組參數偏差的靈敏捕捉能力。0.02dB增益精度與0.05°相位精度保障了頻響曲線的高分辨與可信度。實時DFT測量無缺失數據，最高每秒100個讀數，顯著提升測試效率。

ISA SFRA 5000掃頻響應分析儀的測量符合IEC 60076-18國際標準對變壓器頻率響應分析的要求，該標準規定了掃頻法診斷繞組變形的試驗方法與判定原則。遵循這一標準，意味著儀器的測試流程、掃頻設置與結果表達能夠與行業規范相對接，使出具的指紋曲線在實驗室間具有可比性。在設備交接、事故分析或爭議判定中，依據國際標準出具的測試數據更具說服力，也更容易被各方接受。當試驗結果需要提交審校或作為事故報告附件時，引用統一標準的測量方法能減少解釋成本，也讓結論更具專業可信度。SFRA 5000以標準固化的流程，幫助試驗單位在不同項目中保持一致的試驗質量，提升結果的可采信度。統一的試驗規范還便于在集團或電網范圍內橫向比較各臺變壓器的指紋質量，推動試驗管理標準化。SFRA 5000以標準固化的流程，使該儀器不僅是一臺測量設備，更成為落實繞組變形試驗要求、保障數據一致性的技術載體，支撐跨單位的可比與互認。
