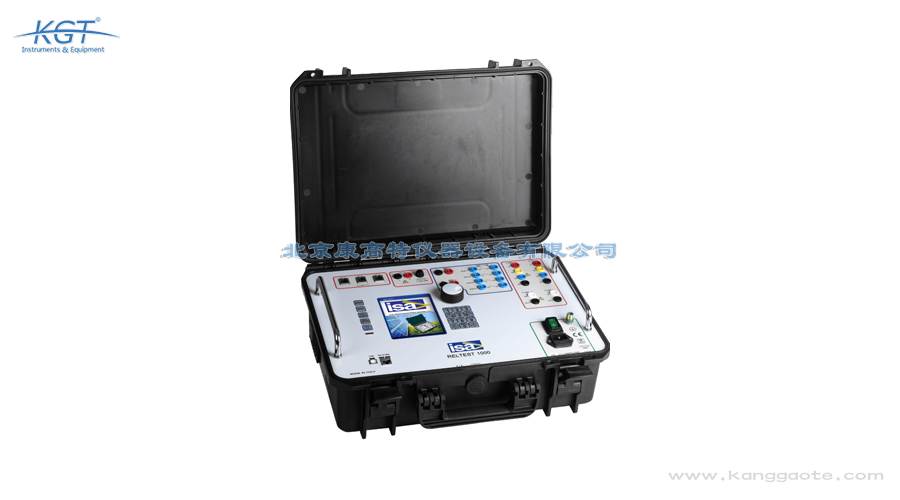

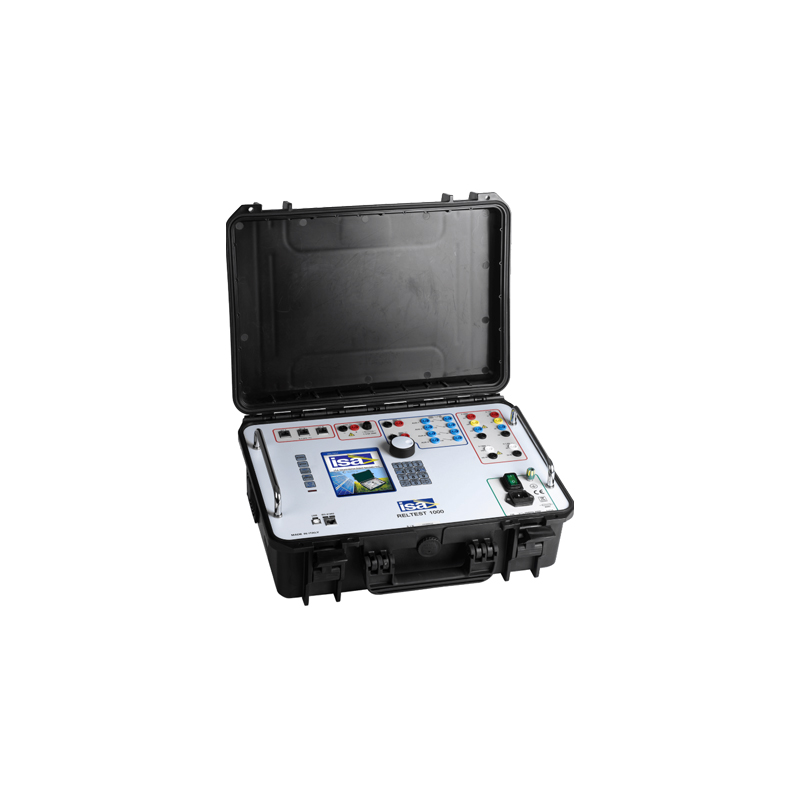

意大利ISA RELTEST 1000三相繼電器測試儀，本產品先進的多功能繼電器測試儀，專為配電，輸電，智能電網和可再生能源工廠設計。現在熱賣中，如需購買，可通過客服熱線聯系我們！
RELTEST 1000三相繼電保護測試儀簡介
?專為配電、智能電網和可再生能源電站設計的先進多功能繼電保護測試儀
?一個獨立電流輸出，可在 0 至 1.5 A 范圍內調節
?頻率發生器：40 - 400 Hz
?通過鍵盤和彩色顯示屏進行本地控制
?電池模擬器
?可通過*測試與數據管理軟件進行遠程控制
?兩個獨立的定時器輸入
?四個輔助繼電器輸出
?三個獨立的交流電壓輸出，可在 0 至 400 V 范圍內調節
?可選六個低電平輸出
?USB 接口
?第四個獨立交流電壓輸出，可在 0 至 130 V 范圍內調節
?用于存儲測試結果的內部存儲器
?一個電流輸出，0 至 15 A，可在三相插座上切換
?自動測試報告
?輕便易攜
RELTEST 1000三相繼電保護測試儀應用
RELTEST 1000 可測試以下所有繼電器| 繼電器類型 | IEEE 編號 |
|---|---|
| 距離繼電器 | 21 |
| 同步裝置 | 25 |
| 欠壓 / 過壓繼電器 | 27/59 |
| 方向性功率繼電器 | 32 |
| 瞬時過電流繼電器 | 50 |
| 反時限過電流繼電器 | 51 |
| 方向性過電流繼電器 | 67 |
| 自動重合閘繼電器 | 79 |
| 頻率繼電器 | 81 |
RELTEST 的使用極其簡單：連接完成后，操作員可通過菜單選擇所需測試。測試可在本地或通過 PC 控制進行。測試結果會自動保存，然后使用測試設備附帶的 TDMS 軟件下載到 PC 中，以便最終存儲和打印。
RELTEST 1000三相繼電保護測試儀三電壓輸出
?4 個輔助接點，能夠模擬對繼電器的所有邏輯指令
主要特點：
?輸出：6 個，3 相電流和 3 相電壓，位于前面板的 3 個 RJ 連接器上
?可設置接點閉合相對于測試開始的時間。延遲范圍：0 至 999.99 s
?電壓范圍：0 至 7.07 V AC
?電流范圍：0 至 7.07 V AC
?*電流：5 mA
?接點范圍：250 V AC 時 5 A；120 V DC 時 0.2 A
RELTEST 1000三相繼電保護測試儀圖形顯示和本地控制
?精度：量程的 0.1%
?大型彩色圖形顯示器，TFT 類型，背光，320 x 240 像素
?失真度：0.1%
?輸出頻率：0 至 500 Hz
?鍵盤：12 鍵，5 個功能鍵和一個數字編碼器
RELTEST 1000三相繼電保護測試儀本地和 PC 控制
測試設備的本地控制通過多功能旋鈕、鍵盤和顯示器進行。
控制菜單允許設置故障類型。然后啟動測試，包括兩種測試類型：閾值測量和時間測量。測試結果顯示在顯示器上，并可保存和檢索。通過 PC 連接，用戶可使用 TDMS - 測試和數據管理軟件。
RELTEST 1000三相繼電保護測試儀保護
?PC 接口：USB
?內部存儲器：可存儲超過 500 個測試結果
?TDMS 軟件用于測試結果的管理、存儲和保存
電源和尺寸
| 參數 | 描述 |
|---|---|
| 三電壓輸出 | 三個獨立可調交流電壓輸出，相電壓范圍：0–100 V AC 或 0–400 V AC，精度 ±0.5% 輸出值 ±0.2% 量程，失真度 0.1%，角度可調 0°–360°，分辨率 0.5°，每相功率 20 VA（連續）。 |
| 第四電壓發生器 | 獨立交流電壓輸出，范圍 13 V 或 130 V AC，精度 ±0.5% 輸出值 ±0.2% 量程，分辨率 6 mV（13 V）/60 mV（130 V），失真度 0.1%，角度可調 0°–360°，功率 6 VA（130 V 連續）。 |
| 電流輸出 | 主電流：0–15 A AC，精度 ±0.5% 輸出值 ±0.2% 量程，分辨率 7 mA，失真度 0.5%；第二電流：0.15 A/1.5 A AC，精度 ±0.5% 輸出值 ±0.2% 量程，分辨率 0.1 mA（0.15 A）/1 mA（1.5 A）。 |
| 輸出頻率 | 40–400 Hz，精度 ±0.1 mHz，分辨率 1 mHz，變化率 ±0.1–999 Hz/s。 |
| 電池模擬器 | 非穩壓 DC 輸出：110 V/48 V/24 V DC ±15%（230 V 輸入），功率 30W/22W/11W，隔離設計。 |
| 觸發輸入 | 2 個獨立可編程輸入（C1/C2），支持干接點 / 濕接點（≤400 V DC），觸發電平 24 V 或 80 V。 |
| 定時器 | 電子數字定時器，精度 ±100 ppm ±1 ms，支持干 / 濕接點輸入。 |
| 輔助輸出 | 4 個輔助接點，支持邏輯指令模擬，接點容量 5 A @ 250 V AC 或 0.2 A @ 120 V DC。 |
| 顯示與控制 | 彩色 TFT 顯示屏（320×240 像素），12 鍵鍵盤 + 數字編碼器，支持本地控制和 PC 遠程控制（USB 接口）。 |
| 保護功能 | 開機自診斷、電壓輸出電子保護、過熱保護、觸發輸入錯誤保護。 |
| 電源與尺寸 | AC 195–264 V/50–60 Hz，重量 13 kg，尺寸 46×35×17 cm。 |
2026年中國電力科學研究院發布的《電力
意大利ISA RELTEST 1000三相繼電器測試儀在頻率與相角調節上高度靈活，其頻率發生器覆蓋40至400Hz，電壓與電流輸出的相位均可在0至360度連續調節，分辨率達0.5度，足以復現各類故障序分量與同期條件。RELTEST 1000三相繼電器測試儀整體輕便易攜，適合在變電站、新能源場站等現場移動使用。作為意大利ISA的繼電保護測試儀，RELTEST 1000以緊湊機身集成三相測試能力，是繼電保護現場校驗的便捷工具。該靈活的頻率與相角能力，使RELTEST 1000三相繼電器測試儀能夠復現系統振蕩、非全相與同期并列等復雜工況，是繼電保護現場校驗中方便轉移的測試平臺，便于在多站點間流轉使用。
使用意大利ISA RELTEST 1000三相繼電器測試儀時，先按被測繼電器類型接好電壓與電流線，通過彩色顯示屏菜單選擇所需測試項目，儀器便按設定自動施加激勵并記錄動作。RELTEST 1000三相繼電器測試儀可在本地經鍵盤操作，也可連接PC由TDMS軟件控制，測試結束結果自動保存于內部存儲器。借助兩個定時器輸入與四個輔助繼電器輸出，RELTEST 1000能捕捉繼電器動作時刻與接點狀態。作為意大利ISA的繼電保護測試儀，RELTEST 1000以菜單化流程讓操作員快速完成繼電器校驗。該流程讓現場校驗從接線到出報告一氣呵成，使RELTEST 1000三相繼電器測試儀適合批量繼電器的快速檢測，也降低了對操作人員經驗的依賴。
意大利ISA RELTEST 1000三相繼電器測試儀在測量精度與隔離上表現可靠。三個電壓輸出精度達±0.5%讀數±0.2%量程，失真僅0.1%，相角分辨率0.5度、精度1度；主電流15A輸出同樣為±0.5%讀數±0.2%量程，分辨率7毫安。RELTEST 1000三相繼電器測試儀的全部輸出均與市電和地隔離，電壓輸出具公共中性線，保障被測繼電器與操作人員安全。作為意大利ISA的繼電保護測試儀，RELTEST 1000以高穩定輸出支撐對保護繼電器動作值的精確判定。這種高精度與完全隔離的設計，使RELTEST 1000三相繼電器測試儀在變電站強干擾環境下仍能穩定輸出，為繼電保護定值核對提供可信賴的激勵信號。
意大利ISA RELTEST 1000三相繼電器測試儀提供豐富的輸出能力。其三個獨立交流電壓輸出可在0至100V或400V相電壓范圍內分別調節，第四個電壓輸出提供13V或130V；主電流發生器提供最高15A交流輸出并可在三相插座間切換，第二個獨立電流輸出覆蓋0至1.5A。RELTEST 1000三相繼電器測試儀的頻率發生器支持40至400Hz，配合兩個獨立定時器輸入與四個輔助繼電器輸出，滿足距離、過流、同期等多類繼電器的激勵需求。作為意大利ISA的繼電保護測試儀，RELTEST 1000以多通道輸出覆蓋廣泛試驗場景。這種從毫安級到15安、從低電壓到400伏的寬范圍輸出，使RELTEST 1000三相繼電器測試儀能適配絕大多數中低壓保護繼電器的試驗接線。
意大利ISA RELTEST 1000三相繼電器測試儀具備多項實用特點。其一，三相電壓與電流輸出可獨立連續調節，相角0至360度可調；其二，內置頻率發生器覆蓋40至400Hz，并帶電池模擬器；其三，提供兩個定時器輸入與四個輔助繼電器輸出用于接點判別；其四，配備USB接口與內部存儲器，支持TDMS軟件遠程控制；其五，可選六個低電平輸出并生成自動測試報告。作為意大利ISA的繼電保護測試儀，RELTEST 1000以輕便易攜的形態整合多功能繼電器測試能力。這些特點使RELTEST 1000三相繼電器測試儀在單一設備內覆蓋了繼電器測試所需的激勵、計時、判別與記錄環節，是繼電保護檢修中便于攜帶的綜合測試儀。
意大利ISA RELTEST 1000三相繼電器測試儀是一款先進的多功能繼電保護測試儀，專為配電、輸電、智能電網與可再生能源電站的繼電器校驗而設計。RELTEST 1000三相繼電器測試儀集三相電壓電流輸出、頻率發生、定時器與輔助繼電器于一體，可對多種保護繼電器執行自動測試。作為意大利ISA出品的繼電保護測試儀，RELTEST 1000采用輕便易攜的結構，通過鍵盤與彩色顯示屏本地控制，也可由TDMS軟件遠程操作，是現場與實驗室繼電器檢測的實用設備。RELTEST 1000三相繼電器測試儀把三相激勵、計時與接點判別整合于單一便攜機身，使繼電保護現場校驗不再依賴多臺分立儀器，是配電與新能源場站常用的繼電保護檢測工具。
意大利ISA RELTEST 1000三相繼電器測試儀配套TDMS測試與數據管理軟件，可經USB或PC連接實現遠程控制、結果下載、存儲與打印，并自動生成測試報告。RELTEST 1000三相繼電器測試儀將每次測試的波形、動作時間與接點狀態記錄于內部存儲器，便于在TDMS中歸檔分析。作為意大利ISA的繼電保護測試儀，RELTEST 1000以軟硬件協同把現場校驗、數據管理與報告編制串聯起來，減少手工記錄帶來的差錯，提升繼電保護試驗的規范化水平。這種從測試到歸檔的閉環，使RELTEST 1000三相繼電器測試儀既能滿足現場快速判斷，也便于試驗室對繼電保護數據的長期追溯與比對，支撐跨周期的質量評估。
意大利ISA RELTEST 1000三相繼電器測試儀適用于電網、配電、智能電網與可再生能源電站的繼電器檢測，可覆蓋距離繼電器(21)、同步裝置(25)、欠壓過壓繼電器(27/59)、方向性功率(32)、瞬時與反時限過流(50/51)、方向過流(67)、自動重合閘(79)及頻率繼電器(81)等類型。RELTEST 1000三相繼電器測試儀憑借三相電壓電流與靈活相角設置，適應不同原理保護繼電器的動作特性驗證。作為意大利ISA的繼電保護測試儀，RELTEST 1000服務于輸配電與新能源場站的繼電保護校驗工作。無論是常規配電保護還是新能源并網保護，RELTEST 1000三相繼電器測試儀都能以統一平臺完成多種原理繼電器的動作驗證。
與僅能提供單相激勵的簡易繼電器測試儀相比，意大利ISA RELTEST 1000三相繼電器測試儀以三相電壓電流同步輸出，可直接模擬系統故障前的正常電壓與故障電壓，更貼近真實電網工況。RELTEST 1000三相繼電器測試儀能夠在三相間獨立設置故障前與故障輸出幅度，并以0至360度相角調節復現各種故障序分量。作為意大利ISA的繼電保護測試儀，RELTEST 1000以三相結合能力顯著提升距離、方向及同期類繼電器測試的真實性與效率。對需要驗證三相故障邏輯的距離與方向保護，RELTEST 1000三相繼電器測試儀的三相獨立調節顯著優于單相機型，是繼電保護綜合測試更高效的選擇，也縮短了現場校驗所耗的時間。
意大利ISA RELTEST 1000三相繼電器測試儀在接口與擴展上配置齊全。它設有USB接口與內部存儲器用于結果暫存與導出，并可通過TDMS軟件開展遠程控制；儀器內置電池模擬器，可仿真直流系統電壓以測試相關繼電器。RELTEST 1000三相繼電器測試儀還提供可選六個低電平輸出，適配需要小信號驅動的繼電器類型。作為意大利ISA的繼電保護測試儀，RELTEST 1000以豐富的接口與可選項，靈活融入不同規模的繼電保護試驗環境。憑借這些接口與可選項，RELTEST 1000三相繼電器測試儀可從小信號繼電器測試擴展到含電池模擬的綜合校驗，適應不同電壓等級的繼電保護試驗需求，從而擴展了其現場適用范圍。
