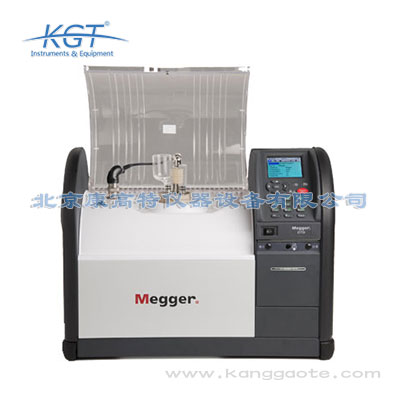

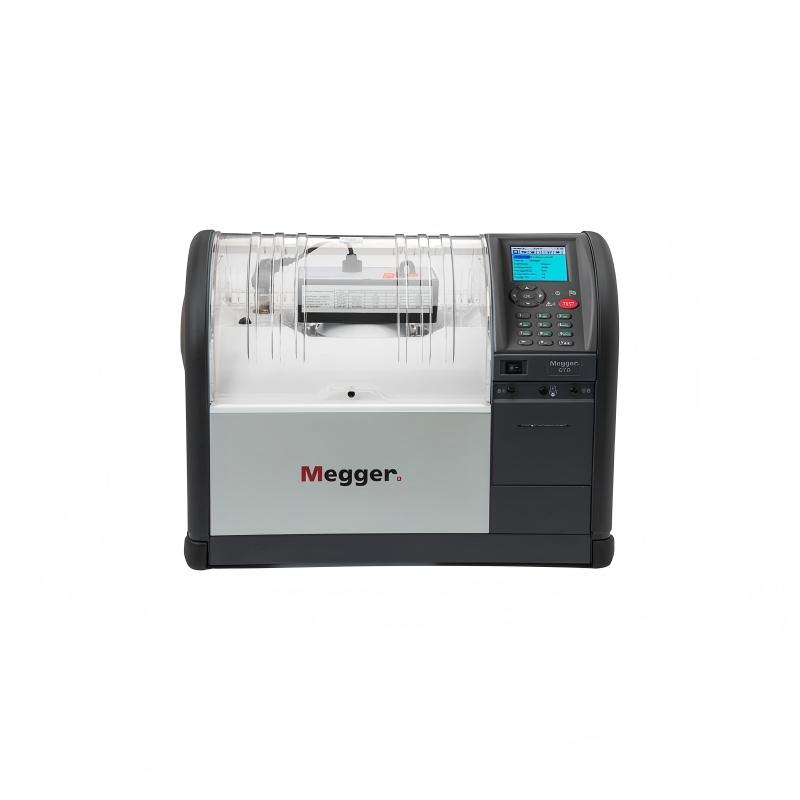

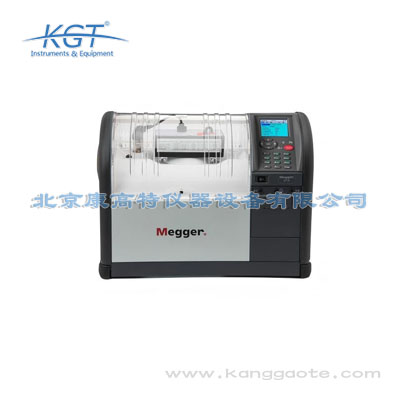

美國Megger OTD絕緣油介損測試儀是一款實驗室級絕緣油檢測儀器，專門用于測量變壓器、互感器、換流站等充油電氣設備中絕緣油的介質損耗因數、體積電阻率與相對介電常數。儀器由美國Megger公司研制，采用微處理器控制的電感應加熱器使整個油容器內的溫度保持一致，并集成自動排油與高效注油裝置，便于在實驗室環境下對絕緣油樣品開展系統化質量檢測。設備整機重量二十二千克，外形尺寸約為五百八十毫米乘四百二十毫米乘二百九十毫米，配合數據管理軟件可完成測試數據的下載、存儲與報告打印。該儀器適用于電力、石化及工業領域的絕緣油性能驗證、老化評估與污染診斷，是充油電氣設備絕緣監督的重要實驗室手段。其標準化的樣品處理與溫度控制流程，使不同實驗室之間的測量結果具備良好的可比性，便于建立統一的油質評價基線，滿足批量油化試驗對一致性的要求。

依據OTD絕緣油介損測試儀的測試結果判定絕緣油是否合格，主要考察介質損耗因數、體積電阻率與相對介電常數三項指標。正常運行的絕緣油介損因數應處于較低水平，當介損明顯升高時，往往提示油中含水、含氣或混入雜質導致污染；體積電阻率下降同樣反映油質劣化或受潮。檢測人員應結合設備類型、運行年限與歷次數據趨勢進行綜合判斷，并對照相關行業標準規定的限值與注意值。對于新油與運行油應分別采用對應判據，必要時安排脫氣、過濾或換油處理。將本次測量值與歷史臺賬對比，可更早發現絕緣油的緩慢劣化趨勢，避免缺陷擴大引發設備隱患。將量化指標與運行工況結合分析，可避免僅憑單一閾值造成的誤判，提高油質評價準確性。該儀器所提供的高分辨測量能力，正是支撐上述精細化油質評價的基礎條件。

OTD絕緣油介損測試儀通過多項設計保證測量一致性。其微處理器控制的電感應加熱器使整個油容器內溫度均勻一致，避免局部溫差引入介損測量誤差；創新型測試容器僅含三十二個組件，結構簡潔、拆裝清潔方便，減少了裝配差異對電極間隙的影響。儀器支持全自動標準測試序列，固化了預熱、加壓與讀數流程，降低人為操作波動。兩路獨立高壓切斷電路與屏蔽式電極結構進一步抑制外部干擾。配合校準檢查器對介損、電阻率與介電常數進行快速核查，可在現場及時發現偏差。上述措施共同保障了不同批次油樣之間測量結果的可比性與長期穩定性，適合需要嚴格量值溯源的實驗室環境。對于追求量值統一與結果可復核的實驗室，這種一致性設計具有明顯的工程意義。綜合多維信息進行判斷，才能形成對油質狀態更加可靠的評價結論。

使用OTD絕緣油介損測試儀時，先將采集的絕緣油樣注入專用測試容器，容器僅由三十二個組件構成，易于拆裝與清潔，注油過程中可最大程度減少湍流并避免空氣混入。隨后在儀器界面選擇全自動標準測試或自定義測試序列，設定試驗溫度與電壓檔位，微處理器控溫系統將油樣加熱至設定溫度并保持均勻。測試開始后，儀器施加規定電壓并自動測量介損、電阻率與介電常數，必要時可啟動自動排油裝置排出舊油。測量結束后結果存入記錄區，可通過數據接口下載至計算機，由配套軟件打印報告，整個過程無需頻繁移動油容器，操作簡便且重復性好。對于缺乏經驗的試驗人員，固化流程也降低了上手難度。完整的自動流程使單個樣品的試驗周期更短，有利于在集中檢測期高效完成大量樣品任務。嚴謹的試驗素養與制度約束是獲得穩定可信結果的根本保障。

OTD絕緣油介損測試儀的關鍵測量范圍與精度覆蓋絕緣油三項核心參數。介質損耗因數測量范圍為一乘以十的負六次方至四，分辨率達一乘以十的負六次方，精度為讀數的正負百分之一加減一乘以十的負五次方。相對介電常數范圍為一點至三十，分辨率零點零一，精度正負百分之零點五。體積電阻率范圍為二點五兆歐米至上至一百太歐米。試驗溫度范圍十攝氏度至一百一十攝氏度，分辨率零點一攝氏度，精度正負一攝氏度。交流測試電壓五百伏至兩千伏，直流一百二十五伏至五百伏，接口為通用串行總線，防護等級為三十級，整機重量二十二千克，滿足實驗室絕緣油高精度檢測需求。上述指標組合足以支撐大多數充油設備的油質驗收與跟蹤試驗。相關參數均圍繞絕緣油實驗室高精度檢測的實際需求設定，兼顧量程覆蓋與測量分辨能力。

與便攜式絕緣油介損測試儀相比，美國Megger OTD定位為實驗室高精度儀器，更側重于測量的一致性與可重復性。它采用微處理器控溫的電感應加熱容器，使油溫在整個測試過程中保持均勻，配合符合國際標準的創新型測試容器，顯著提升介損與電阻率的測量可靠性。儀器支持全自動標準測試及用戶自定義測試序列，最多可存儲五十個測試記錄并下載至計算機，還可借助校準檢查器快速驗證測量值。相較現場便攜設備，OTD在控溫精度、電極一致性與數據管理方面更具優勢，適合對測量準確性要求高的實驗室比對、驗收與仲裁性試驗場景。其結構化的測試容器也降低了人員操作引入的偶然誤差。對于計量溯源要求嚴格的第三方實驗室，儀器的重復性與校準便利性使其更適于承擔比對與仲裁試驗。規范的檔案管理還有助于在設備全壽命周期中實現檢測數據可追溯。

OTD絕緣油介損測試儀的容器加熱與測量方法遵循絕緣油介質損耗因數測量的國際通用標準框架，其電感應加熱使整個油容器溫度保持一致的要求即對應于相關標準對試驗溫度控制的規定。儀器可執行全自動標準測試并遵循各項國際與行業測試規范，也允許操作者自定義測試序列以適應不同體系的驗收要求。在電磁兼容與安全方面，設備符合電磁兼容標準與電氣安全標準，具備相應的防護與絕緣設計。借助標準化的測試流程與可追溯的測試記錄，檢測人員能夠將絕緣油介損、電阻率與介電常數結果對照行業標準限值進行合格判定，形成規范化的試驗報告。這種標準化能力有助于檢測結果的橫向互認與長期歸檔管理。檢測人員也可將報告納入設備健康檔案，實現油質數據的長期趨勢跟蹤與閉環管理。這種高效率特性對于迎峰度夏等集中檢測需求而言尤為關鍵。

操作OTD絕緣油介損測試儀時，由于涉及最高兩千伏的交流與直流高壓，必須由受過培訓的人員按規程作業，接線與注油前確認電源與接地可靠。儀器設計有兩路帶裕量的獨立式高壓切斷電路，一旦需要中止測試，按下任一按鍵即可立即終止并切斷高壓，使用者應熟悉該急停機制。測試容器采用石英玻璃與不銹鋼材質，拆裝清潔時須防止磕碰損壞電極。設備工作環境應滿足規定溫度、濕度與海拔要求，避免在超出額定條件時強行測試。日常應定期使用校準檢查器驗證測量值，必要時由授權服務中心調整，以維持長期測量準確性與設備安全狀態。規范維護習慣是獲得穩定可比結果的重要前提。只有將安全操作與定期校準相結合，才能在高壓電氣試驗中持續獲得可信的測量數據。它在實驗室量值統一方面的作用，值得在檢測體系建設中予以重視。

OTD絕緣油介損測試儀主要面向充油電氣設備的絕緣油實驗室質量檢測，典型對象包括電力變壓器、電壓互感器、電流互感器以及換流站等大型充油設備。通過對運行或新投運絕緣油取樣檢測，可掌握介質損耗因數、體積電阻率與相對介電常數的變化趨勢，用于設備絕緣老化評估、油質污染診斷與檢修決策支撐。除電力行業外，該儀器也適用于石油化工、工業制造等領域對絕緣油性能的常規驗證。由于其結果穩定、操作標準化，OTD常被第三方檢測實驗室、設備制造商與運維單位用于油化試驗與臺賬管理，是絕緣油全壽命周期監督的關鍵檢測工具之一。對于需要大批量樣品篩查的場景，其自動化流程可明顯提升試驗效率。運維單位通過周期性油樣檢測，能夠把握充油設備絕緣隨運行時間的演變規律，支撐狀態檢修。這種定期化的油質監測方式已成為現代電力設備健康管理的重要環節。

OTD絕緣油介損測試儀基于三電極油杯電橋測量原理工作。儀器在絕緣油樣品上施加規定的交流或直流試驗電壓，測量其介質損耗因數、體積電阻率與相對介電常數三項核心參數。交流測試電壓可在五百伏至兩千伏范圍內選擇，工作頻率五十赫茲，直流測試電壓覆蓋一百二十五伏至五百伏，并支持一百伏、零點三赫茲的準矩形方波激勵。微處理器控制的電感應加熱器使整個容器內溫度保持一致，符合相關國際標準對油溫均勻性的要求。系統通過高精度測量電路分辨微小介損變化，再由內部算法換算為介電常數與電阻率，從而全面反映絕緣油的整體質量狀態與污染程度。這種綜合測量方式讓用戶能夠更完整地掌握油樣電氣性能，為設備絕緣診斷提供量化依據。工程師可據此建立油樣指紋檔案，對同批次或同型號設備進行橫向比較，提升狀態評價科學性。
