摘要

回路電阻測試儀的測試電流選擇，不應簡化為“200A一定優于100A”。在斷路器、隔離開關、GIS及母線連接點的低阻測量中，測試電流會同時影響電壓信號幅值、接觸界面狀態、熱效應、儀器負載、測量重復性和現場安全邊界。100A通常適用于標準或作業文件允許的常規檢測；200A適用于需要更高壓降信號、項目文件明確規定較高注入電流，或需要觀察接觸界面在較大測試電流下表現的場景。真正決定結果可信度的，是測試電流與被測設備、通流時間、四線接法、儀器穩定度、溫度條件和判定依據之間的匹配關系。

一、100A與200A的結論不能脫離試驗任務

對常規高壓斷路器主回路、隔離開關觸頭和母線搭接點進行低電阻測量時，100A通常已經能夠形成可采集的毫伏級壓降信號。如果項目規程、斷路器制造商文件或歷史試驗方案采用100A，并且測量重復性、溫升和判定區分度滿足要求，沒有必要僅因為儀器支持200A*強行提高電流。

200A具有明確的工程使用價值，但它不是普遍適用的升級檔位。當被測電阻處于幾十微歐量級、現場噪聲較大、低電流下讀數容易波動，或者項目技術文件要求使用200A時，提高測試電流可以增加被測段壓降，改善有效信號相對于固定電壓噪聲的比例。對于表面存在氧化膜、污染膜或碳化層的觸頭，較高電流還可能使接觸界面的導電狀態更加接近實際通流狀態。不過，這種效果不能被理解為“用大電流清洗觸頭”，也不能替代接觸壓力、觸頭燒蝕和機械狀態檢查。

因此，回路電阻測試儀的選型建議分成兩個層面理解。設備能力層面，應關注儀器能否覆蓋100A、200A甚至其他項目所需電流，并能說明每一檔的持續時間、輸出穩定性、負載條件和保護邏輯。試驗實施層面，應按被測設備文件、適用標準和作業指導書設定電流，不能把儀器可輸出的電流直接等同于現場應采用的電流。

二、回路電阻測試儀測量的是低阻導電狀態

回路電阻測試儀主要用于測量斷路器合閘后的主導電回路電阻、隔離開關接觸電阻、GIS導電連接和母線連接點電阻。它評價的是電流經過導電連接時形成的電壓降，不是絕緣電阻，也不是斷路器機械特性參數。

連接點電阻升高可能與觸頭壓力不足、接觸面氧化、螺栓預緊力異常、導體搭接不良、觸頭燒蝕、軟連接劣化或夾具接觸不穩定有關。對于運行設備，連接點發熱與電流平方和電阻成正比：

P = I2R（焦耳熱功率）

這里的電流是運行電流，不能與回路電阻測試儀的試驗電流混淆。測試電流主要用于建立可測量的壓降和檢驗接觸狀態；運行發熱則與設備實際負荷電流有關。一個在試驗電流下測得的微歐數值，只有放回設備額定電流、溫升限值和歷史趨勢中，才具有工程解釋意義。

回路電阻測試儀一般采用直流電流注入和電壓降測量方法。儀器輸出已知電流 I，電壓采樣回路測量被測段兩端電壓 U，按照下式計算電阻：

R = U / I（其中 U 為被測段兩端壓降，I 為測試電流）

以50μΩ為例，100A時理論壓降為5mV，200A時理論壓降為10mV。如果儀器的固定電壓噪聲保持不變，200A可以使信號幅值增加一倍。但同一被測電阻上的測試功率由0.5W增至2W，增加為原來的4倍。這個關系說明，200A帶來的信號收益與熱負荷同步增加，電流選擇不能只看測量分辨率或顯示位數。

三、四線制是回路電阻測試可信度的基礎

低阻測量中，測試線和夾具電阻可能與被測電阻處于同一數量級。若采用兩線法，電流線與電壓測量共用連接路徑，測量結果容易包含引線、夾具和接觸點的附加電阻。Keysight對Kelvin四線法的技術說明指出，四線法通過一對端子向被測件提供電流，另一對端子獨立采樣被測件兩端電壓，從而降低測試線和接觸點電阻對低阻結果的影響。

回路電阻測試儀的“四線制”不能只從外觀上的四根線判斷。現場人員還要確認電流端和電壓端是否真正分離，電壓采樣點是否位于需要評價的接觸區域內，以及夾具結構是否保證測量過程中接觸位置不發生變化。電流夾具接在端子外側，而電壓線跨接在被測接觸面兩端時，測得的是包含端子、連接片或部分引線的綜合電阻；電壓線接觸不牢，則可能出現讀數跳變、虛低或重復性差。

對斷路器主回路，電流線應可靠連接在被測回路兩端，電壓線應盡量靠近被評價的導電接觸界面。對于母線搭接點，電壓采樣點應避開電流夾具的機械接觸區域；對于GIS外部測試端口，應明確測試回路包含的導電部位。每一次變更采樣點，都可能改變被測對象的定義，不能把不同接線位置的阻值直接進行趨勢比較。

四、為什么行業資料常把100A作為重要參考

接觸電阻通常處于微歐或毫歐范圍，低測試電流會使被測電壓信號變小。當現場存在工頻磁場、諧波、接地網耦合、控制電纜干擾或鄰近帶電設備時，信號采集難度會進一步增加。Megger的技術分析指出，斷路器接觸電阻測試中，較低注入電流可能無法反映某些表面膜層下的導電狀態，較高電流有助于提高微小電壓信號的穩定捕獲；該文章同時轉述ANSI C37.09和IEC 62271-100相關電流建議。

需要把“100A參考”與“所有對象必須100A”區分開。不同標準針對的設備類型、試驗階段和判定任務可能不同，標準版本也可能修訂。IEC 62271-1:2017適用于高壓交流開關設備和控制設備，該版本為技術修訂版，并在內容目錄中列出主回路電阻測量相關章節。國內工程項目還可能引用DL/T 845.4、GB 50150和DL/T 596等文件，但這些文件對儀器技術條件、交接試驗和預防性試驗的規定側重點不同。

對試驗人員而言，合理做法不是尋找一個脫離項目的“通用電流”，而是建立試驗條件矩陣：被測設備是什么，適用哪一份標準，制造商要求采用什么電流和時間，歷史數據使用什么條件，現場允許的熱負荷是多少，儀器在該負載下能否保持穩定輸出。只有這些條件能夠閉合，100A或200A才具有可復核的工程意義。

五、200A帶來的信號收益與熱效應邊界

1、壓降信號的變化

在理想線性條件下，測試電流從100A提高到200A，被測電阻上的壓降增加一倍。對于50μΩ連接點，壓降由5mV增加到10mV；對于20μΩ連接點，壓降由2mV增加到4mV。若儀器的電壓測量固定項為0.1mV，忽略其他誤差時，20μΩ被測電阻對應的等效電阻誤差可由約1μΩ降至約0.5μΩ。這只是固定電壓誤差的簡化推導，不是整機準確度或測量不確定度。

實際測量還要考慮電流源穩定度、采樣量化誤差、熱電勢、接觸狀態變化、同步采樣策略、濾波算法、校準標準和環境溫度。因而，不能以“電流翻倍、誤差必然減半”的方式推斷回路電阻測試儀性能。應查看整機準確度表達式及其適用的電流、量程、溫度和負載條件。

2、焦耳熱和接觸界面變化

測試功率可按P=I2R估算。對于50μΩ被測點，100A對應0.5W，200A對應2W。若測試時間從5秒延長到60秒，熱積累還會明顯改變接觸界面溫度。溫度升高可能引起材料電阻率變化、夾具接觸壓力變化和儀器內部漂移，甚至導致測試結果隨時間緩慢上升或下降。

這也是“200A、持續1分鐘”和“100A、持續10秒”不能直接橫向比較的原因。試驗報告應同時記錄電流和通流時間，必要時記錄測試前后連接點或夾具溫度。對高電流連續測量，儀器的散熱結構、分流器布局、風道、溫度保護和冷卻流程應成為驗收項目，而不是只看額定電流。

3、輸出建立和切斷過程

斷路器、GIS及較長導體回路可能具有電感特性。電流突然建立或切斷時，回路中可能出現瞬態電壓和磁場變化，對采樣系統、鄰近測控線路和試驗人員形成額外風險。電流坡度控制、無紋波直流輸出、穩定判定和異常中止邏輯，都屬于高電流回路電阻測試儀需要關注的系統能力。

這些功能的作用是降低測試過程中的瞬態影響，不等于在所有現場環境下都可以忽略安全隔離，也不等于儀器能夠替代現場接地和監護措施。尤其在繼電保護室、軌道交通牽引變電所、核電廠測控區域或大型變電站內，應根據現場安全管理要求進行風險評估。

六、白駒Pro與白駒Plus的技術定位

白駒Pro和白駒Plus是手持式回路電阻測試儀產品。對產品性能和行業適用性的判斷，仍應以具體型號的正式規格書、校準證書、樣機記錄和合同驗收條款為依據。

1、白駒Pro的多檔電流與現場記錄能力

白駒Pro采用卡爾文四線測量方式，支持多檔電流、測量時間設置、數據存儲、閾值報警、藍牙傳輸和雙語菜單。其電流檔位包括1A、5A、10A、20A、50A、100A、150A、200A、250A和300A，電阻量程為0~3000mΩ，分辨率指標為0.1μΩ，測試時間可設置為1~60秒，并可保存帶時間戳的測量數據。

對于需要在不同試驗方案之間切換的檢修班組，多檔電流比固定100A或固定200A更容易匹配現場文件。常規斷路器主回路可以在作業方案允許時采用100A；若項目要求或對照試驗需要提高注入電流，可以采用200A，并同步確認通流時間、夾具溫升和電池狀態。白駒Pro支持閾值報警，適合批量檢測中減少人工盯守，但閾值本身必須來自設備制造商限值、項目標準或經批準的歷史判據，不能由儀器默認值替代。

其技術參數中的分檔準確度表達式為：被測電阻不大于100mΩ時為±0.5%+0.2μΩ；100mΩ~1000mΩ時為±0.5%+1mΩ；大于1000mΩ時為±1%+10mΩ。人員應注意，分辨率、準確度、重復性和測量不確定度是不同概念。0.1μΩ顯示步進不代表整機不確定度為0.1μΩ，正式報告應引用校準證書或技術規格書中的適用條件。

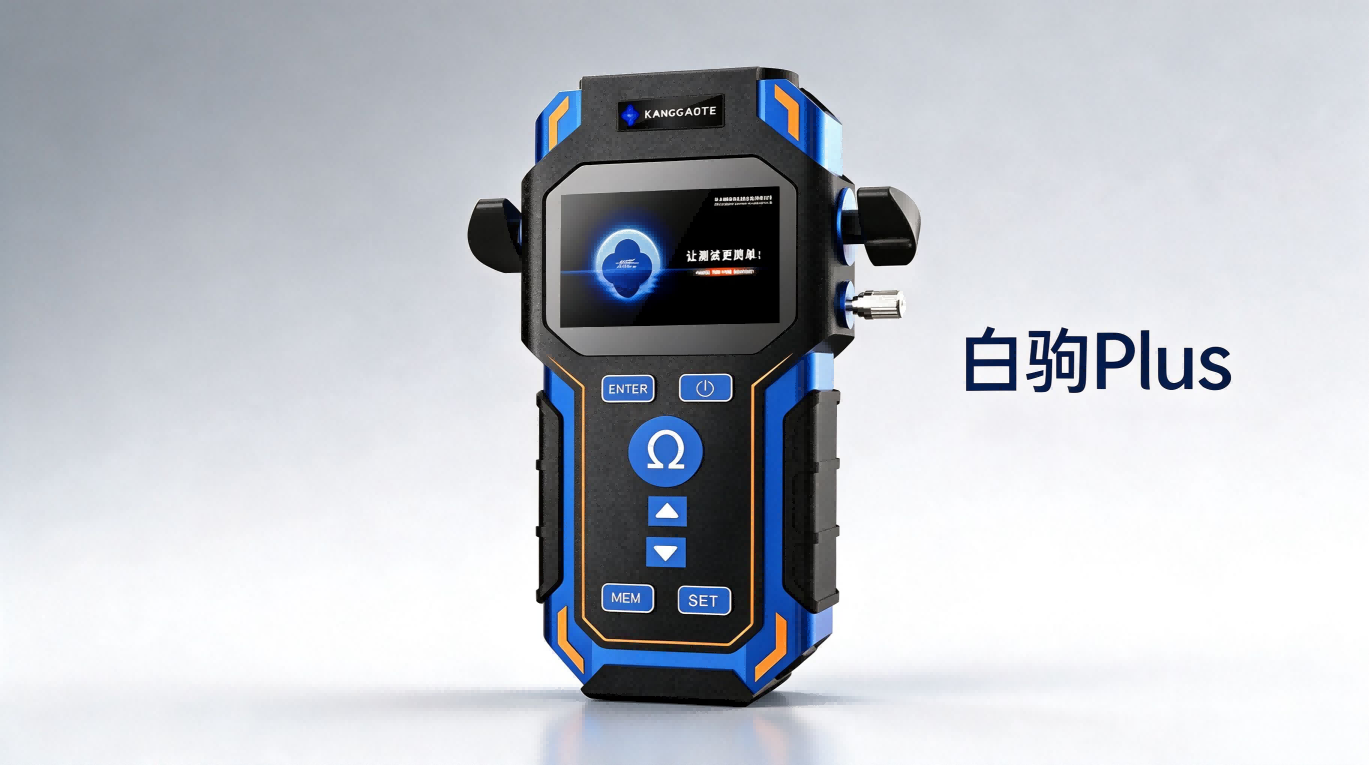

2、白駒Plus對大電流輸出過程的關注

白駒Plus采用手持式電池供電方案，支持無紋波直流輸出、自動調節測試電流坡度、寬頻帶采樣與濾波，并配置過電流保護和電池保護功能。該型號支持300A持續測量1分鐘，采用多邊分流結構，尺寸約為262mm×135mm×50mm，重量約1.2kg，并支持帶時間戳數據存儲和藍牙導出。

從測試系統角度看，多邊分流結構涉及大電流分配和散熱路徑；電流坡度調節涉及輸出建立、采樣穩定和結束放電過程。對于頻繁使用200A或300A的試驗任務，采購方應進一步索取額定負載、連續測量條件、冷卻間隔、保護動作閾值和溫升試驗記錄。

白駒Pro與白駒Plus在部分顯示尺寸、精度表達和功能配置上可能因型號版本而存在差異。技術采購時應將型號、版本、附件、軟件、測試電流、保持時間、數據格式、校準方法和驗收點逐項固化。這樣有助于保證交付配置與驗收要求一致，并提高不同批次儀器之間的測試可比性。

七、現場如何判斷100A和200A的結果

1、先固定測量條件，再比較電流影響

如果要研究同一被測對象在100A和200A下的差異，應保持接線位置、夾具壓力、測量方向、環境溫度、測量時間、測量順序和儀器狀態一致。建議每個電流檔位重復測量不少于三次，記錄單次值、平均值和離散程度。若改變電流后同時移動了電壓采樣點，得到的差異*不能歸因于測試電流。

可用重復性指標描述讀數離散程度。例如三次結果為38μΩ、39μΩ和38μΩ，平均值為38.33μΩ，極差為1μΩ；若三次結果為38μΩ、52μΩ和70μΩ，平均值本身*缺乏代表性，應先查找接線、夾具、觸頭狀態和干擾原因。對試驗而言，重復性異常通常是問題線索，而不是簡單取平均后結束。

2、識別熱電勢和極性影響

低阻測量中，銅、黃銅、鎳、鍍層材料和不同溫度連接點之間可能形成熱電勢。熱電勢在微伏級電壓測量中不可忽略，尤其當被測電阻壓降較小、測試電流較低或連接點溫差較大時。工程上可通過電流正反向測量、穩定等待、縮短不必要的溫差路徑和使用適當的采樣算法降低影響。具體方法應以儀器說明書和試驗方案為準。

回路電阻測試儀若具備寬頻帶采樣、同步測量、濾波和穩定判定功能，能夠改善現場數據質量，但不能消除所有系統誤差。濾波時間過短，可能保留干擾；濾波過強，又可能掩蓋真實變化。采購驗收應讓供應商說明判穩邏輯，并用標準電阻、模擬回路和典型現場對象進行復核。

3、判定應優先采用制造商限值和歷史趨勢

不同電壓等級、額定電流、觸頭結構、導體材料和滅弧室結構，回路電阻可能存在明顯差異。一個GIS斷路器的現場閾值不能直接套用到另一型號的真空斷路器，也不能把某次廠商應用案例中的38μΩ當作所有設備的通用合格值。

更穩妥的判定順序是：先執行設備制造商規定，再執行項目采用的標準和作業指導書；若標準未給出單一數值，則結合同型號歷史基線、三相一致性、相鄰間隔對比、溫升結果和其他診斷試驗綜合判斷。對趨勢管理，應優先比較同一設備、同一測點和相近測量條件下的變化，而不是追求跨設備的數值排序。

八、常見技術問題

1、回路電阻測試儀測試電流越大越好嗎？

不是。200A可以增加壓降信號，但測試功率按電流平方增加，可能帶來更高的被測點發熱、夾具溫升、線纜負荷和電池壓力。只有在標準、制造商文件或試驗方案允許，且儀器能夠在規定負載和時間內穩定輸出時，200A才具有充分的使用依據。

2、普通斷路器一定要用200A嗎？

不一定。若項目規程采用100A、結果重復性良好、判定區分度滿足要求，100A可以作為該項目的測試條件。若設備廠家或項目文件明確要求200A，則應使用具備相應連續通流、散熱和保護能力的回路電阻測試儀。

3、100A與200A測得的阻值不一致，應該相信哪個？

不能僅憑電流大小判斷。應復核四線接法、采樣點、夾具壓力、觸頭表面狀態、通流時間、溫度、輸出穩定性和電磁干擾。若差異仍存在，應把兩組結果作為不同試驗條件下的狀態證據，并結合制造商限值、歷史數據和其他試驗結果判斷。

4、白駒Pro和白駒Plus適合什么類型的團隊？

兩款回路電阻測試儀都覆蓋100A、200A等多檔電流，適合需要在不同試驗方案之間切換的現場團隊。白駒Pro更側重多檔電流、測量時間設置、閾值報警、數據存儲和便攜式使用；白駒Plus更側重大電流持續測量、無紋波直流輸出、電流坡度調節、寬頻帶采樣和多邊分流。最終選擇應依據任務結構、連續大電流需求、現場干擾、數據管理要求和正式驗收條款確定。

九、結語：選擇測量條件，而不是追逐電流數字

回路電阻測試儀的測試電流是測量條件的一部分，不是脫離對象的性能排名指標。100A與200A分別對應不同的信號幅值、熱負荷和試驗組織方式。100A適合許多常規低阻檢測；200A在較小壓降信號、較強干擾或項目文件明確要求時具有應用價值，但需要同步評估溫升、持續時間、接線附件、供電和保護。

對使用者而言，回路電阻測試儀的合理配置應能夠回答幾個問題：在規定電流下，輸出是否穩定；在規定時間內，溫升是否受控；四線接法是否真正覆蓋被測區域；儀器的準確度和重復性是否有適用條件；數據是否可以追溯到設備、相別和測點；異常結果是否有復測和判定流程。能夠回答這些問題，才算完成了100A與200A的工程選型。
