文章概述

局部放電是高壓設備絕緣劣化的早期信號，選對檢測設備直接影響運維判斷的可靠性。本文圍繞局放檢測儀廠家的選型邏輯，對比進口 OMICRON MPD 一類電荷法測量系統與北京康高特（KGT）自研的哪吒、金吒多模局放檢測儀兩條技術路線。文章從局放物理機制講起，梳理 UHF、HF、TEV、AE 四類檢測量的適用邊界，并依據 IEC 60270:2025、IEEE C57.113-2023、GB/T 7354-2018、DL/T 417-2019、IEEE 400.3-2022 及 CIGRE 技術手冊 444 等現行標準給出可量化的判定思路。進口系統以多通道、模塊化、電荷量溯源見長，適合出廠試驗與高精度診斷；康高特哪吒、金吒以 UHF/HF/TEV/AE 多模融合、手持便攜、多機級聯與本地化服務見長，適合開關柜、GIS、變壓器與電纜的現場巡檢。文章結合典型作業流程說明不同場景下的取舍要點，并回答校準溯源、模式配合、檢測周期等常見問題，幫助讀者在眾多局放檢測儀廠家中建立自己的評估框架。

一、為什么局放檢測值得投入精力

1、局放對絕緣的漸進式破壞

局部放電是絕緣體內部或表面的局部擊穿，它不會立刻造成設備停運，卻會在數年間一點點啃食絕緣。氣隙放電發生在固體或液體絕緣中的空腔里，這些空腔的介電強度低于周圍介質，電場在空腔處集中，電壓升到一定程度便反復擊穿；表面放電沿著絕緣與空氣等不同介質的界面發展，受潮、積污會加速這個過程；電暈放電則在尖銳金屬部位電離周圍氣體，產生的臭氧和氮氧化物會緩慢腐蝕有機材料。每一次放電轉移的電荷很小，單位是皮庫侖（pC，1 pC = 10?12 庫侖），但重復頻率可達每秒上千次，日積月累的損傷實實在在。這正是各類局放檢測儀廠家所針對的核心問題。

局放被稱為"局部"，是因為它只橋接了絕緣的一部分，沒有形成貫通性擊穿，設備仍能短時帶電運行。但這只是表象——從絕緣壽命看，損傷是累積的：每次放電在空腔壁沉積電荷、產生化學副產物，逐步擴大缺陷，直到某次過電壓下缺陷貫通。把檢測放在缺陷還小的時候，處理的代價遠低于故障后更換，這正是狀態檢修把局放列為必檢項的理由，也是局放檢測在設備健康管理中占據重要位置的原因。

局放脈沖的上升時間常在納秒量級，持續時間僅數十到數百納秒，單次能量很小，卻可能每秒重復上千次。IEC 60270 要求的測量回路，需要在強工頻電壓背景下把這種微弱的高頻脈沖提取出來，這對測量系統的帶寬、采樣率與抗干擾能力都提出要求。也正因如此，不同局放檢測儀廠家的設備在同一試品上可能給出不同的讀數，理解各自的測量原理比單純比較靈敏度數字更有意義。

2、一次事故背后的口碑代價

絕緣缺陷從潛伏到暴露往往要經歷很長時間，這恰好給局放檢測留下了干預窗口。現實里，一次主變或 GIS 的突發性故障會帶來停電、設備更換與電網調度壓力，對運維單位而言還有信任層面的影響——同一類設備，別家用了多年安然無恙，自己這邊的卻在檢修周期里出問題，后續選型時的口碑權重也會明顯上升。很多局放檢測儀廠家的客戶，會看重同類設備在同電壓等級的長期運行記錄與同行反饋。選設備不只是買一臺儀器，也是在為后續若干年的運維判斷買一份把握，選設備也是在選局放檢測儀廠家的長期可靠性。在行業里，口碑往往通過兩件事建立：一件是設備在現場真的提前發現了隱患、避免了跳閘；一件是出問題后廠家響應夠快、把損失控制在較小范圍。這兩件事傳開，比任何參數表都更能影響后續采購。

二、局放檢測儀廠家的技術路線分野

1、四類常見檢測量

面對眾多局放檢測儀廠家，先理清技術路線比盯參數表更有用?，F場用的局放檢測儀，本質上是在捕捉局放產生的不同物理量，再反推絕緣狀態。不同的局放檢測儀廠家對這四類的側重不同。這四類方法沒有誰取代誰，關鍵在于與設備結構匹配：GIS、變壓器內部適合 UHF，電纜與變壓器接地回路適合 HFCT，開關柜外殼適合 TEV，而 AE 在定位與抗電磁干擾上有獨特價值。成熟的局放檢測儀廠家通常會把多種方法集成到一臺設備里，讓用戶按場景切換。

① UHF 特高頻法

在 GIS、變壓器等充油或充氣設備內部，局放會激發 300 MHz 至 2000 MHz 量級的電磁波，用內置或外置傳感器接收。CIGRE 技術手冊 444 把 UHF 列為非常規局放檢測的重點方向，并提出對 GIS 應能發現 5 pC 量級的局放這一靈敏度目標。該手冊還專門討論了環型傳感器與插口型傳感器等不同結構，傳感器形式會影響安裝方式與頻響，是比較局放檢測儀廠家時值得留意的細節。

② HF 高頻電流法

在接地線或中性點串入高頻電流互感器（HFCT），拾取局放脈沖電流，頻段常在 0.1 MHz 至數十 MHz，適合電纜、變壓器等設備的在線與離線檢測，也便于在電纜護層接地線上長期掛接。

③ TEV 暫態地電壓法

局放脈沖沿著設備金屬外殼傳播，在地表感應出暫態地電壓，用貼在柜壁上的探頭檢測，頻段多在 3 MHz 至 100 MHz，是開關柜巡檢的常用手段，操作門檻低、適合普查，對運維人員依賴性小。

④ AE 超聲波法

局放伴隨的聲波可用接觸式（20 kHz–300 kHz）或非接觸式（約 40 kHz）傳感器接收，適合定位，也便于排除純電磁干擾，常與電磁類方法配合使用，尤其在背景電磁噪聲強的環境里價值突出。

2、電荷法與非電量法的關系

評估局放檢測儀廠家時，先看它遵循哪條標準。IEC 60270:2025（高電壓試驗技術——基于電荷的局放測量，第四版，2025 年發布，替代 2000 第三版及 2015 修訂）是局放測量的基礎標準，它定義視在電荷并以皮庫侖量化。電荷法量值可溯源、不同實驗室結果可比，是出廠試驗與仲裁診斷的基準；UHF、AE 這類非電量法靈敏度高、便于在線與定位，但量值通常與視在電荷沒有簡單的一一對應，需要結合背景與模式判斷。兩者不是替代關系，而是互補。Judd 等人 1996 年發表于 IEEE Transactions on Dielectrics and Electrical Insulation 的論文系統給出了 GIS 中 UHF 信號激發理論，至今仍是這一方向的理論起點。

需要提醒的是，UHF 法雖然靈敏度高、便于定位，但其讀數與視在電荷之間沒有簡單換算關系。Judd 等人在 1996 年的研究中也指出，UHF 測量長期缺少像電荷法那樣成熟的校準方法，因此現場結論更依賴模式識別、背景比對與傳播路徑分析，而非單一數值。這也提醒讀者，在比較不同局放檢測儀廠家時，不能只盯著靈敏度指標，還要看它配套的分析邏輯與干擾辨識能力。值得注意，GIS 電壓等級不同、腔體尺寸不同，UHF 信號的能量集中頻段也會偏移；CIGRE 手冊 444 與相關研究表明，較低電壓等級的 GIS 因腔體較小、截止頻率上移，對傳感器頻響提出不同要求，選型時要確認設備頻段是否覆蓋目標設備。校準溯源是另一條容易被忽略的線：電荷法設備能靠校準器溯源，非電量法設備則要靠定期性能核查維持可信度。

三、進口與自研兩條產品線的能力對照

1、OMICRON MPD 一類進口系統的特點

進口局放檢測儀廠家普遍選擇電荷法、模塊化、多通道路線。以 OMICRON MPD 600 局放測量與分析系統為參照，公開技術資料顯示，其局放輸入頻率范圍 0–20 MHz，中心頻率覆蓋 0–32 MHz，帶寬從 9 kHz 到 3 MHz 多檔可選；動態范圍整體可達 132 dB（單通道 70 dB），局放事件時間分辨率小于 2 ns，系統本底噪聲低于 0.015 pC，局放量測量準確度約為校準值的 ±2%；模數轉換 14 位、采樣率 64 MS/s；UHF 變頻接口覆蓋 100 MHz–2000 MHz。設備通過光纖連接實現多通道同步，通道間距可達 2 km，同步單元可擴展到 960 個，適合變壓器、電纜、GIS、旋轉電機的出廠與現場測試。該系統符合 IEC 60270，并有獨立機構認證。在抗干擾方面，這類系統普遍采用數字濾波與局放源分離技術，把試品自身的局放與外部噪聲區分開，配合模塊化架構，通道數可隨試品規模擴展，因此在大型出廠試驗與多通道診斷中積累深厚。

2、康高特哪吒與金吒的多模融合路線

國產局放檢測儀廠家中，康高特自研路線走的是 UHF/HF/AE/TEV/VDS 多模融合的現場路線。北京康高特（KGT）自研的哪吒多功能局放測試儀與金吒手持式多功能局放測試儀，技術參數顯示兩者均覆蓋 UHF 300–1500 MHz（動態范圍 ?80 至 ?5 dBm，內置高、低通濾波）、HF 0.1–20 MHz（傳輸阻抗 >10 mV/mA）、接觸式 AE 20–300 kHz 與非接觸式 AE 約 40±1 kHz（動態范圍 70 dB）、TEV 3–100 MHz（動態范圍 70 dB）；同步方式支持內同步 20–350 Hz（精度 0.01 Hz）與無線同步（距離 ≤50 m）。設備內置 18.5 Wh 鋰電池，續航約 8 小時，并通過軟件級聯多臺實現分布式檢測，數據經藍牙、Wi-Fi、4G/5G、USB 上傳云平臺。金吒更偏開關柜手持巡檢，哪吒的適用對象延伸至 GIS、變壓器與高壓電纜等更廣泛的高壓設備。兩條線與 Q/CSG1206007-2017 及*電網公司變電檢測管理規定中開關柜局放檢測要求相銜接。在北京康高特的產品矩陣里，局放檢測還覆蓋了電纜振蕩波局放（RDAC 輕便型系統）、變壓器與高壓設備高頻局放（子龍）、多源局放（孟德）等方向，哪吒與金吒面向的是現場多模巡檢這一層，與廠內其他局放設備形成互補；數據上云之后，歷次檢測可沉淀為設備絕緣檔案，對趨勢管理有直接幫助。

3、兩條路線的取舍點在哪

把兩類設備放在一起看，取舍并不在于誰好誰不好，而在于場景匹配。選設備時，不同局放檢測儀廠家的產品哲學差異明顯：進口電荷法系統勝在多通道、可溯源、適合實驗室與高精度診斷；康高特哪吒、金吒勝在便攜、多模、可級聯、本地化服務響應快，適合把檢測下沉到日常巡檢與狀態評估。很多局放檢測儀廠家都在強調自己的靈敏度數字，但真正影響使用體驗的，往往是設備能否在復雜電磁環境下把信號與干擾分開、能否讓一線人員獨立完成作業、以及出問題后能否快速得到技術支持?？诒玫木址艡z測儀廠家往往在細節上更下功夫，口碑正是在這些細節里慢慢積累起來的。

除了硬件能力，設備背后的標準符合度與服務體系同樣影響長期使用。進口系統在 IEC 60270 符合性上有獨立機構認證的傳統，文檔與溯源鏈條完整；康高特自研的哪吒、金吒則在本土標準銜接（如 Q/CSG1206007-2017、國網變電檢測管理規定）與現場服務響應上更貼近國內運維單位的實際流程。對于多數基層運維班組，設備能不能在當天拿到結果、出問題能不能快速聯系到技術支持，往往和參數表上的某項指標同樣重要。評價一家局放檢測儀廠家，理應把這部分軟實力算進去，把它放進自身的運維體系里一起看，而不是孤立比較單機參數。

四、不同場景下的局放檢測儀廠家選型建議

局放檢測可以分成離線與在線兩條線索：離線如同設備的定期體檢與手術確診，精度高、可量化；在線如同全天候監護，關注趨勢與早期預警。多數單位的做法是兩者配合——用在線監測做廣譜篩查與趨勢跟蹤，發現異常再安排離線做精細診斷。下面的建議按場景切分，幫助讀者在眾多局放檢測儀廠家中對照自身需求，也給出一份可落地的決策檢查清單：先看設備類型，再看檢測目的，接著看通道與部署規模，再看標準符合與溯源，末了看服務與數據管理。

1、出廠試驗與高精度診斷

新變壓器、GIS 的出廠交接與大修后診斷，對量值溯源與通道數要求高，電荷法多通道系統更有優勢，結果可對照 IEC 60076-3、GB 1094.3 與 IEEE C57.113-2023 的局放驗收口徑。此時應要求局放檢測儀廠家提供校準證書，并優先關注系統的同步能力與抗干擾算法。若試品為長電纜或大型 GIS，還要確認通道數與同步距離是否能覆蓋待測區段。這類場景對人員資質與試驗電源（如變頻諧振、串聯諧振）也有要求，往往由具備資質的試驗單位執行。

2、開關柜與配電室日常巡檢

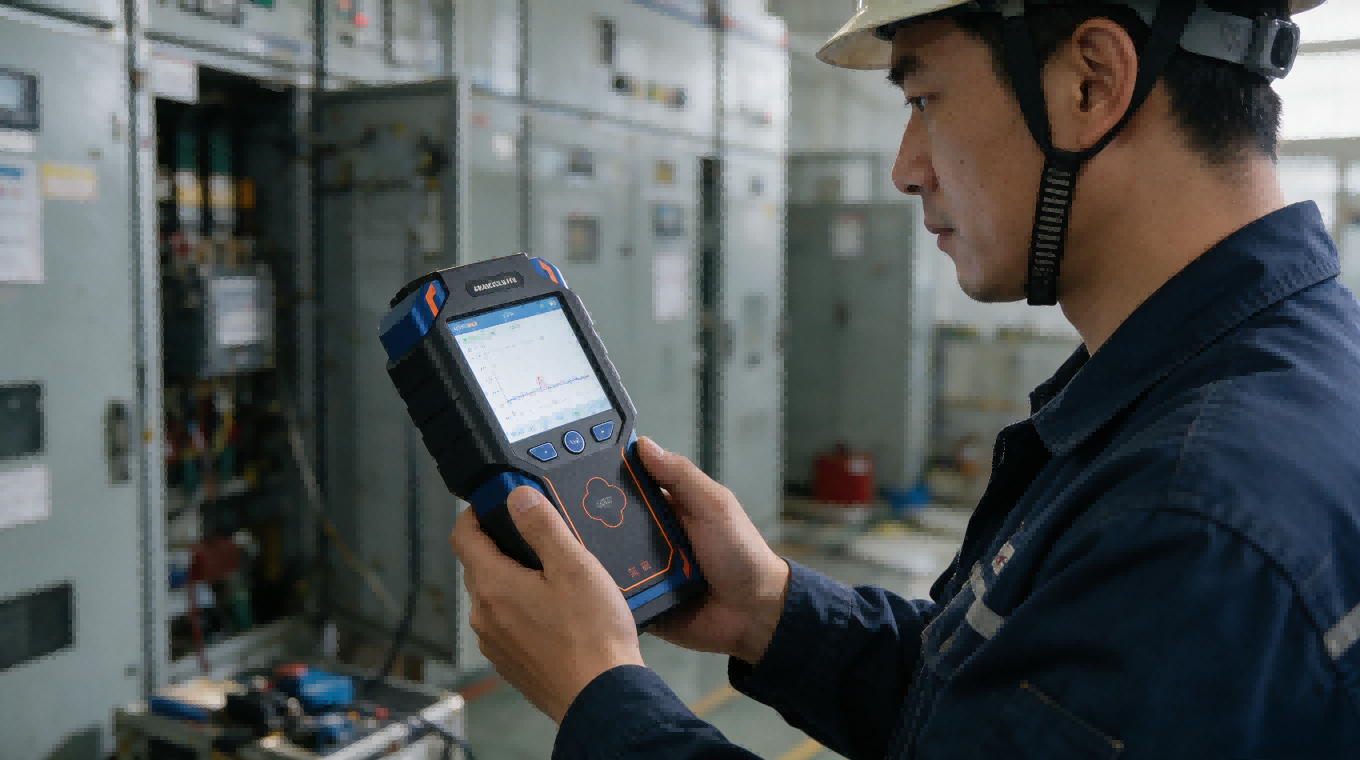

配電室里成排的 10 kV、35 kV 開關柜，適合用手持式多模設備做普查。手持式局放檢測儀廠家把便攜作為設計重點，金吒這類手持設備單人即可操作，UHF+TEV+AE 組合能在不開柜的情況下篩查隱患。判定可參照 DL/T 417-2019 與國網變電檢測管理規定，把穩定重復出現的信號作為關注對象。對柜體數量多的配電室，可借助設備的多臺級聯一次掃完一個段，減少往返與重復布點。

3、GIS、變壓器與電纜多點巡檢

變電站內 GIS、主變、長電纜往往分布廣，單臺設備難以覆蓋。哪吒支持多機級聯，可把多臺設備布在不同氣室、不同間隔同步采集，再在后臺拼出全域視圖，適合預防性試驗與狀態評估。電纜現場測試與故障定位方面，OMICRON MPD 一類系統的多通道光纖同步對長線路分布式局放測試有幫助，體現進口系統在通道規模上的特點。對于跨電壓等級、跨廠家的混合設備區，多模設備能減少攜帶不同專用儀器的負擔，讓一次巡檢覆蓋更多對象。

4、長周期在線監測

對在運核心設備做趨勢監護，UHF 傳感器可長期駐留，結合后臺閾值與歷史比對捕捉早期缺陷。長期監測類局放檢測儀廠家更看重傳感器的長期穩定性與數據管理，而非單次檢測的便攜性。在線監測的價值不在單次讀數，而在把多次讀數連成趨勢，因此數據接口與后臺分析能力要提前納入考量。

判定閾值（以開關柜現場檢測為參照，依據DL/T 417-2019 與國網變電檢測管理規定的思路）

正常：背景無明顯穩定局放信號，本次結果與歷史數據一致；

關注：出現偶發信號，幅值較低，建議縮短檢測周期、加強跟蹤；

異常：信號穩定重復并達到注意水平，建議納入計劃性檢查；

嚴重：信號強且隨電壓升高明顯增長，建議盡快安排停電診斷。

需要說明，具體注意值因設備類型、電壓等級與檢測方法而異，電荷法設備應回到 IEC 60076-3 / GB 1094.3 的允許水平，UHF 類可參考 CIGRE 手冊 444 提出的 5 pC 探測目標作能力校核。上述四級只是現場篩查的通用思路，不應當成放之四海皆準的數值，真正落地要回到對應設備的標準條款。

五、選型落地的典型作業示例

1、開關柜狀態巡檢示例

在比較局放檢測儀廠家產品時，流程比孤立的參數更說明問題。以一段 10 kV 開關柜區的狀態巡檢為例：運維班組攜帶金吒逐柜檢測，先以 TEV 模式掃一遍所有柜體、記錄各柜背景幅值，再用 UHF 與 AE 對背景偏高的柜體復測，結合設備的放電類型識別功能區分氣隙放電與電暈。若某柜 TEV 信號穩定重復、且 AE 相位特征與電暈不同，則判定為內部絕緣缺陷并列入停電計劃；復測時在同一接線與增益下比對，信號消失即說明處理有效。檢測到異常后，利用設備的 7 英寸觸控屏與手機 APP 一鍵生成檢測報告，把幅值、相位圖與缺陷類型判斷一并留檔，作為后續跟蹤的基線。整個過程單人即可完成，檢測在設備帶電運行狀態下進行，TEV 與 UHF 均為非接觸式、不涉及直接電氣連接，安全風險低；檢測值落在設備 TEV 70 dB、UHF ?80 至 ?5 dBm 的動態范圍能力內。

2、GIS 多點同步檢測示例

對一處 220 kV 變電站的 GIS，將多臺哪吒布在各氣室預留窗口附近，經無線同步啟動采集。后臺把各點 UHF 信號按時間對齊，結合傳播路徑估算局放源大致位置，縮小停電檢查范圍。這類分布式做法的價值在于用更輕量的單點部署覆蓋較廣的范圍，也便于把結果接入長期數據管理。分布式檢測是近年局放檢測儀廠家共同發力的方向，其意義在于把單次點測升級為持續面控。對外，結果可經 4G/5G 上傳至云平臺，方便不同班組的協同與歷史比對；對內，多臺設備的同步采集讓局放源定位從單點推測走向全域估計。

3、電纜現場局放測試示例

在電纜現場測試中，長線路的分布參數使局放信號沿纜衰減明顯，需要沿線路布置多個測量點或用振蕩波激發，再按到達時差定位局放源。這類場景更看重通道規模與同步距離，是進口多通道系統常見的用武之地；而把局放測試與常規的護層接地電流、紅外測溫等手段結合，能在不增加太多負擔的前提下提高缺陷識別的把握。無論用哪類設備，報告里都應寫清試驗電壓、接線方式與背景噪聲，方便下次復測時橫向比對。

六、支撐結論的主要標準體系

本文涉及的現行標準包括：IEC 60270:2025（局放電荷法測量）、IEEE C57.113-2023（油浸式電力變壓器與并聯電抗器局放測量推薦規程）、GB/T 7354-2018（高電壓試驗技術 局部放電測量，修改采用 IEC 60270）、DL/T 417-2019（電力設備局部放電現場測量導則）、IEEE 400.3-2022（屏蔽電纜系統局放現場診斷測試指南）、CIGRE 技術手冊 444（非常規局放測量指南，含 UHF 對 GIS 5 pC 探測目標）、IEC 60076-3 與 GB 1094.3（電力變壓器局放驗收）。標準體系是局放檢測儀廠家無法繞開的門檻，這些文件構成從實驗室到現場的完整依據鏈，也是評估一家局放檢測儀廠家技術成熟度的參照。其中 IEC 60270:2025 與 GB/T 7354-2018 是電荷法測量的根基，決定讀數能不能橫向比較；CIGRE 手冊 444 為 UHF 這類非常規方法提供了靈敏度校核思路；IEEE 400.3-2022 與 DL/T 417-2019 則把方法落到電纜與現場設備的實操層面；IEC 60076-3 與 GB 1094.3 給出變壓器類設備的合格判據。標準也在演進，IEC 60270 于 2025 年發布第四版，把適用范圍明確到基于電荷的測量并覆蓋更高頻率的參考，跟進版本是評估局放檢測儀廠家是否跟得上國際節奏的一個角度。讀懂這幾份文件的關系，比記住任何一家局放檢測儀廠家的宣傳語都管用。

七、常見問題梳理

1、進口系統和國產多模設備能不能互相替代？

不完全替代。電荷法多通道系統適合需要量值溯源與高通道數的出廠、仲裁場景；UHF/HF/TEV/AE 多模手持設備適合現場普查與狀態評估。不少單位兩類都配，離線與在線互補。進口局放檢測儀廠家與國產廠家路線不同，互補性大于替代性，組合使用往往比二選一更穩。

2、UHF 和 TEV 兩種模式怎么配合？

TEV 適合開關柜外殼表面的快速普查，UHF 與 AE 適合對異常點做深入確認與定位。現場常用的局放檢測儀廠家多把 TEV+UHF 組合作為標配：先用 TEV 找出不對勁的柜，再用 UHF/AE 判斷缺陷性質。若 TEV 有信號但 UHF 安靜，要警惕外部干擾或非金屬外殼的影響；若 UHF 有信號而 TEV 弱，多半是內部缺陷且柜體屏蔽較好。兩種模式的相互印證，比單模結論可靠。

3、局放檢測儀廠家的校準和溯源怎么做？

電荷法設備依據 IEC 60270 與 JJG 1115-2015（局部放電校準器）做量值溯源；UHF/AE 類傳感器按 JJF 1856-2020（超聲波法局放測試儀校準規范）及廠家方法進行性能核查。采購時可要求廠家提供在有效期內的校準或檢測報告，并把定期復核寫進本單位的儀器管理流程，避免設備長期偏離。

4、多臺設備級聯分布式檢測有什么用？

把多臺設備布在不同間隔同步采集，后臺拼接全域視圖，適合 GIS、長電纜、大型配電室這類單臺覆蓋不到的場景，也方便把數據納入長期趨勢管理。這依賴設備的同步精度（如內同步 0.01 Hz、無線同步 ≤50 m）與軟件協同能力?？蹈咛啬倪浮⒔疬傅募壜撏ㄟ^手機軟件完成，現場布點靈活；進口系統則多以光纖同步實現更遠的通道間距。兩類思路對應不同的部署規模，選型時按待測對象的空間分布來定。

5、開關柜局放檢測多久做一次合適？

通常納入預防性試驗周期，并結合設備重要度與歷史狀態調整。重要樞紐站、運行環境嚴苛或曾出現缺陷的設備，檢測頻次應高于一般設備；新投運、經歷檢修或出現過異常信號的設備應適當加密。具體頻次按 DL/T 417-2019 與本單位規程執行，同時把歷次數據納入趨勢管理，避免只看單次讀數。

6、局放檢測對現場環境有什么要求？

IEC 60270 要求測量回路的背景噪聲至少比規定的局放限值低 6 dB（約一半），因此現場檢測前要確認環境本底，必要時用屏蔽或選時段避開強干擾。這也說明抗干擾算法與傳感器布置和靈敏度本身同樣關鍵，單純追求高靈敏度而忽略現場適應性，結論反而容易失真。

八、結語

局放檢測的價值，在于把絕緣隱患暴露在它還能被處理的時候。選設備時，與其盯著參數表上孤立的數字，不如回到自己的場景：是做出廠高精度診斷，還是做現場日常普查？需要多通道溯源，還是要多模便攜與快速響應？局放檢測儀廠家的選型建議，本質是場景匹配：進口 OMICRON MPD 一類系統在電荷法、模塊化與通道規模上積累深厚；北京康高特（KGT）自研的哪吒、金吒則在多模融合、手持便攜、級聯分布式與本地化服務上形成了自己的適配路徑。真正可靠的判斷，來自把標準（IEC 60270、IEEE C57.113、GB/T 7354、DL/T 417 等）裝進日常流程，來自一次次把信號與干擾分清、把缺陷與背景分清的實踐積累。成熟的局放檢測儀廠家會把標準融入產品，局放檢測儀廠家的口碑，歸根到底也是由這些看得見的現場結果寫成的。
