電離輻射檢測儀是電力系統涉源作業場景（工業γ探傷、核應急巡檢、含密封放射源在線監測設備運維等）中識別輻射風險、保障人員安全的核心監測設備，設備測量精度與規范操作，是規避從業人員電離輻射急性、慢性損傷的關鍵。電力行業涉源作業場景分散、輻射風險隱蔽，若檢測設備選型不當、操作不規范，極易引發人員超劑量受照、表面污染殘留等安全隱患。因此，系統掌握輻射檢測儀分類原理、核心技術指標、合規判定標準及場景化監測方法，是電力涉源作業安全管控的核心內容。本文全面覆蓋α/β/γ射線檢測原理、合規判定閾值、設備選型邏輯、現場實操規范及個人劑量管理要求，為電力行業輻射安全作業提供標準化技術支撐。
一、輻射檢測技術對電力行業的核心價值
1.1 電力行業典型涉源場景與輻射風險
電力系統涉源作業主要集中在三大核心場景，各場景輻射風險特征差異顯著，是現場安全管控的重點：一是電網基建工業γ探傷作業，普遍采用Ir-192、Co-60密封放射源，源項活度高、輻射場梯度變化極大，短距離內劑量率差值可達數個數量級，源項移位、防護失效易造成大范圍人員瞬時受照；二是變電站精密儀表運維場景，密度繼電器、料位計、液位計等設備搭載密封放射源，長期運維過程中若設備外殼破損、密封結構失效，易產生局部表面污染，形成持續性低劑量輻射風險；三是核電配套輸變電設施運維巡檢，需常態化排查人工輻射異常，區分天然本底輻射與人工輻射泄漏，杜絕非必要輻射暴露。
當前電力行業輻射檢測普遍存在三類典型問題，直接導致安全管控失效：其一為設備與場景錯配，誤用γ劑量率儀開展α表面污染檢測，因射線探測原理差異造成污染漏檢；其二為參數選型失誤，選用量程不足、抗干擾能力弱的通用型設備，進入高輻射場景后出現設備飽和、數據失真、無報警等失效問題；其三為操作流程不規范，檢測探頭移動速度過快、檢測距離不達標、個人劑量計佩戴位置錯誤，導致監測數據無效，無法真實反映現場輻射水平與人員受照情況。
1.2 檢測失效引發的安全與合規后果
電離輻射損傷具備隱蔽性、累積性、不可逆性特征：短期超高劑量照射會引發急性放射性皮炎、造血功能損傷等急性病癥；長期低劑量累積照射，會顯著提升腫瘤、遺傳性疾病的發病風險，對人體造成*性傷害。在電力γ探傷、放射源運維等高風險場景中，設備量程不足、檢測失效是人員超劑量受照的核心誘因，極易引發職業性輻射損傷事故。
同時，輻射檢測不規范、設備配置不合規將面臨嚴格監管處罰。依據《放射性同位素與射線裝置安全和防護條例》相關規定，涉源單位未配備合格輻射監測設備、未按規范開展常態化輻射監測、未落實人員劑量管控的，生態環境主管部門可依法處以罰款；情節嚴重、造成輻射污染或人員受照事故的，可責令停產整改、吊銷輻射安全許可證，對項目施工、企業運維造成重大影響。
1.3 標準化輻射檢測的必要性
對電力安全管理人員、一線涉源作業人員而言，掌握標準化輻射檢測技術是人員安全、合規運營、應急處置的三重核心需求。一是人員安全保障需求，精準檢測可精準識別輻射風險，規避不可逆職業輻射損傷；二是合規經營需求，嚴格匹配*輻射安全管控標準，規避行政處罰、項目停工等經營風險；三是應急處置需求，在放射源泄漏、源項失控等突發事件中，可快速定位污染源、劃定風險管控區域、評估輻射危害等級，*限度降低事故影響范圍與損失。
二、輻射檢測儀分類與核心檢測原理
精準檢測、合規選型的核心前提，是明確不同輻射檢測儀的分類邏輯、探測器適配性及射線檢測原理，根據射線類型、作業場景匹配對應設備，從源頭規避檢測失效問題。
2.1 輻射檢測儀主流分類體系
行業內輻射檢測儀采用雙重標準化分類維度，適配不同作業場景管控需求：
按檢測射線類型可分為：α射線檢測儀、β射線檢測儀、γ/X射線檢測儀、αβγ多功能復合檢測儀；
按現場使用場景可分為：固定場所連續監測儀、便攜式巡測儀、個人劑量計、表面污染監測儀。
探測器是輻射檢測儀的核心核心部件，直接決定設備可探測射線類型、測量精度、量程范圍及抗干擾能力。電力行業合規主流探測器包含五類：ZnS(Ag)閃爍體（專屬α射線探測）、塑料閃爍體（主打β射線探測）、CsI(Tl)閃爍體、NaI(Tl)閃爍體、GM計數管、空氣電離室（適配γ/X射線差異化探測）。不同探測器的性能差異，是設備選型、場景適配的核心依據。
2.2 α射線檢測原理、特性與電力適配場景
原理剖析：α粒子為氦原子核，質量大、電離能力極強，但穿透能力極弱，常規紙張、皮膚角質層即可完全阻擋，僅存在表面污染風險，無環境貫穿輻射風險，因此α檢測僅適用于固體表面污染篩查。目前主流α檢測儀均采用ZnS(Ag)閃爍體探測器，專屬適配α粒子探測：α粒子入射閃爍體后激發特定波長熒光，經光電倍增管轉換為電信號，通過精準信號幅度甄別技術，可完全屏蔽β、γ射線串擾，射線識別準確率極高。受物理特性限制，α粒子在空氣中射程僅2~3cm，檢測時探頭與被測表面間距必須≤1cm，否則無法捕捉有效探測信號。
實戰適配與局限性：核心優勢為射線甄別性強、無雜射線干擾，可實現表面α污染精準篩查；局限性為僅能檢測裸露無覆蓋表面污染，被灰塵、油污、油漆覆蓋的α污染源無法識別，且不具備環境劑量率檢測功能。該設備廣泛適配于電力核應急巡檢固廢污染排查、涉源工器具表面污染檢測、核電配套供電設備表面污染篩查等場景。
2.3 β射線檢測原理、特性與電力適配場景
原理剖析：β粒子為高速電子流，穿透能力介于α射線與γ射線之間，可穿透薄鋁片，兼具表面污染與低劑量貫穿輻射風險。主流β檢測設備采用塑料閃爍體或薄窗GM計數管作為核心探測器，粒子穿透探測介質產生電離脈沖信號，經信號甄別、降噪處理后，可精準換算為表面活度值與環境劑量率。高端復合式β檢測儀采用雙層探測結構，通過雙路信號差值算法抵消γ射線串擾，大幅降低測量誤差，有效解決單探測器數據虛高問題。
實戰適配與局限性：優勢為設備便攜、檢測速度快，可同時滿足β表面污染篩查與環境劑量監測需求；局限性為對低能β粒子探測效率偏低，無抗串擾設計的設備易受現場γ射線干擾。主要適配于γ探傷作業后設備、工器具表面污染檢測，放射性廢棄物包裝表面活度篩查等電力場景。
2.4 γ/X射線檢測原理、特性與電力適配場景
γ/X射線為高能電磁波，穿透能力極強，可穿透混凝土、金屬板材，是電力涉源作業中*的貫穿輻射風險來源，也是現場監測的核心對象。當前電力行業主流γ/X射線檢測設備分為三類，原理與場景適配性差異顯著：
2.4.1 GM計數管型γ檢測設備
原理剖析：GM計數管為經典氣體電離探測器，結構簡單、性價比高。γ光子穿透計數管內惰性氣體時觸發電離雪崩效應，產生的脈沖信號通過計數統計換算為輻射劑量率，電路結構簡單、設備耐用性強。
實戰適配與局限性：優勢為成本低、抗磕碰、故障率低，適用于日常低風險、本底輻射巡檢場景；核心短板為能量響應偏差大、量程狹窄，高劑量輻射環境下極易出現探測器飽和、信號失效，出現無數據、不報警的致命問題，嚴禁用于γ探傷、放射源庫等高輻射場景，僅可用于常規環境本底排查。
2.4.2 閃爍體型γ檢測設備
原理剖析：主流采用CsI(Tl)、NaI(Tl)無機閃爍體作為探測介質，γ光子入射后激發的熒光強度與光子能量呈線性正相關，經光電轉換、信號處理后，可精準輸出劑量率數值，同時具備核素識別能力，可精準區分Ir-192、Co-60等電力常用工業放射源。該類型設備能量響應線性度優、量程覆蓋范圍極廣，適配高低全梯度輻射場景。ATOMTEX AT1121/AT1123系列輻射檢測儀采用CsI(Tl)閃爍體探測方案，是電力行業高輻射場景的合規優選設備。
實戰適配與局限性：優勢為測量精度高、量程寬、抗電磁干擾能力強、支持核素識別，可*適配電力γ探傷、放射源庫巡檢、輻射應急處置等高風險場景；局限性為設備成本高于GM計數管設備，屬于級監測設備，是電力高風險涉源作業的標配設備。
2.4.3 電離室型γ檢測設備
原理剖析：以空氣電離室為探測核心，利用γ光子電離空氣產生的帶電離子形成感應電流，電流強度與輻射劑量率嚴格成正比，經過標準化校準后測量精度極高，能量響應偏差可控制在極小范圍，是輻射計量校準的基準設備。
實戰適配與局限性：核心優勢為測量精度*、能量響應均勻、穩定性極強，具備法定計量溯源效力；局限性為設備體積大、便攜性差、響應速度慢，無法適配移動巡檢場景，僅用于實驗室計量校準、固定點位高精度長期監測。
三、核心技術指標與合規判定標準
設備選型有效性、檢測結果合規性，需依托標準化技術指標與*現行有效標準判定，是電力輻射安全管控的法定依據。
3.1 檢測儀核心技術指標及合格要求
電力涉源作業所用輻射檢測儀，需滿足四項核心指標合規要求，方可投入現場使用：
1. 探測效率：指設備對標準核素射線的有效探測占比，直接決定檢測有效性。合規要求：α射線（Po-210標準源）探測效率≥30%；β射線（C-14標準源）探測效率≥20%；γ射線（Cs-137標準源）探測效率≥60%。
2. 能量響應：表征設備對不同能量射線的測量偏差，反映全場景測量準確性。合規γ檢測儀在50keV~1.5MeV常規輻射能量區間內，能量響應偏差≤±30%，級閃爍體設備可優化至≤±20%。
3. 量程范圍：設備可精準測量的劑量率區間，需嚴格匹配場景*輻射水平。電力場景選型標準：日常本底巡檢場景量程上限≥10μSv/h；γ探傷、源庫等高輻射場景，量程上限必須≥100mSv/h，杜絕飽和失效問題。
4. 固有誤差：設備自身固有測量偏差，是計量檢定核心指標。所有投入現場使用的輻射檢測儀，固有誤差必須≤±20%，方可滿足合規監測要求。
3.2 *現行合規判定閾值
所有判定閾值均依據現行有效*標準制定，為電力行業輻射風險分級管控、隱患判定的法定依據。
3.2.1 環境γ輻射劑量率分級判定
依據GB 18871-2002《電離輻射防護與輻射源安全基本標準》
- 正常本底：≤0.25μSv/h，為天然正常輻射水平，無人工輻射風險，可正常作業；
- 關注區間：0.25μSv/h～1μSv/h，高于常規本底，需排查現場是否存在人工輻射源、設備泄漏隱患；
- 異常區間：1μSv/h～20μSv/h，存在明確人工輻射源，非授權人員禁止進入，作業人員必須佩戴個人劑量裝備、嚴控作業時長；
- 高風險區間：≥20μSv/h，屬于高強度輻射區域，必須落實專項屏蔽防護，未經專項輻射安全培訓人員嚴禁進入。
3.2.2 表面污染分級判定
依據GBZ/T 140-2018《電離輻射防護與輻射源安全基本標準配套監測規范》（替代作廢標準GBZ 140-2020）
α表面污染分級：
- 正常合格：≤0.04Bq/cm2，無放射性污染，可正常使用；
- 關注預警：0.04Bq/cm2～0.4Bq/cm2，存在輕微污染，需現場清潔后復測，復測合格方可投入使用；
- 超標異常：≥0.4Bq/cm2，污染超標，需立即劃定隔離區域，開展去污作業，驗收合格后方可解封。
β表面污染分級：
- 正常合格：≤0.4Bq/cm2，無放射性污染；
- 關注預警：0.4Bq/cm2～4Bq/cm2，輕微污染，需清潔復測；
- 超標異常：≥4Bq/cm2，污染超標，必須開展專項去污處理。
3.2.3 職業個人劑量分級判定
依據GB 18871-2002《電離輻射防護與輻射源安全基本標準》
- 正常合規：年有效受照劑量≤20mSv，符合職業照射限值要求，無健康風險；
- 風險關注：年有效受照劑量20mSv～50mSv，超出常規管控區間，需立即調整作業排班，縮減涉源作業時長；
- 超標異常：年有效受照劑量≥50mSv，立即暫停所有涉源作業，組織從業人員開展職業健康專項檢查，全面排查超劑量受照誘因。
3.3 設備參數快速適配判定方法
通過設備核心參數可快速判定設備場景適配性，規避選型誤區：
1. 標注ZnS(Ag)探測器、α探測效率≥30%：專屬α表面污染檢測儀，僅用于表面污染篩查，無環境劑量檢測功能；
2. 標注GM計數管、量程上限≤100μSv/h：入門級通用巡檢儀，僅適配日常本底排查，禁止用于高輻射場景；
3. 標注CsI(Tl)閃爍體、寬量程、能量響應≤±20%：級γ巡測儀，適配γ探傷、源庫、應急處置等高風險場景；
4. 標注雙閃爍體復合探測：αβγ多功能檢測儀，適配涉源場所全方位表面污染與環境劑量篩查。
四、電力行業場景化檢測實操指南
4.1 三大核心涉源場景標準化檢測方案
4.1.1 工業γ探傷現場巡測
場景痛點：探傷用Ir-192、Co-60源活度高、輻射梯度極大，通用GM設備易飽和失效；戶外作業揚塵、電磁干擾強，對設備穩定性、防護等級要求高，易出現檢測失誤、誤報警、漏報警問題。
標準化實操流程：
① 設備前置檢查：開機預熱5~10分鐘，核查設備計量校準有效期，完成機身自檢，確認無故障、無報警后方可投入使用；
② 梯度巡測排查：從作業安全邊界外逐步向探傷作業中心巡測，探頭離地高度保持0.8~1m，行進速度≤1m/s，勻速緩慢檢測；
③ 風險區域劃定：檢測過程中若劑量率快速攀升，立即放緩巡測速度，精準定位輻射源中心，依據分級閾值劃定正常、關注、高風險管控區域；
④ 作業后污染核查：探傷作業結束、源項歸位后，對源容器、作業工器具、作業人員體表及作業地面開展全面表面污染篩查，無殘留污染方可撤離現場。
設備選型建議：優先選用CsI(Tl)閃爍體寬量程巡測儀，規避量程飽和風險。ATOMTEX AT1121/AT1123輻射檢測儀具備寬量程、高抗干擾、高精度特性，適配電力戶外γ探傷復雜作業環境，可滿足全梯度輻射檢測需求。
4.1.2 放射源庫常態化監測
場景痛點：源庫內放射源類型多，存在α/β/γ混合污染風險，需同時兼顧24小時連續在線監測與定期表面污染排查，要求設備穩定性強、報警靈敏、數據可溯源。
標準化實操流程：
① 日常巡檢：每日開展2次定點巡測，覆蓋源庫出入口、源柜表面、地面、操作臺面，記錄環境劑量率與表面污染數據，建立臺賬存檔；
② 月度全面排查：每月開展1次全域污染篩查，覆蓋墻面、設備、工器具、儲物區域，排查隱性污染隱患；
③ 在線值守監測：固定監測設備24小時不間斷運行，觸發超限報警后，立即啟動應急排查機制，快速定位泄漏或異常源項。
設備選型建議：在線連續監測選用ATOMTEX AT6110移動式輻射監測儀，支持24小時不間斷監測、超限聲光報警、數據存儲溯源；表面污染篩查選用Bladewerx αβ表面污染監測儀，射線甄別準確率高，可精準排查混合污染隱患。
4.1.3 涉源作業人員個人劑量監測
場景痛點：劑量計佩戴不規范、遮擋佩戴會導致數據失真；高風險作業無實時預警，無法及時規避超劑量受照風險，個人劑量數據無法長期溯源留存。
標準化實操流程：
① 規范佩戴：無防護裝備時，劑量計佩戴于左胸前裸露位置；穿戴鉛衣等防護裝備時，佩戴于鉛衣領口外側，保證探測器直接暴露于輻射場，避免遮擋；
② 分級監測：常規作業佩戴被動式劑量計長期累積監測；γ探傷、源項排查等高風險作業，疊加佩戴直讀式劑量計，實時監測劑量率與累積劑量；
③ 數據存檔：被動式劑量計按月送檢，所有個人劑量監測數據按行業規范長期存檔，保障溯源性。
設備選型建議：常規作業選用低成本被動式熱釋光劑量計；高風險作業搭配NUVIA直讀式個人劑量計，支持實時劑量監測、超限報警、數據存儲，完全滿足電力職業個人劑量管控規范。
4.2 現場檢測常見誤區與規避要點
1. 嚴禁設備錯配使用：禁止用γ劑量率儀檢測α表面污染，α粒子極短的空氣射程無法被γ設備探測，會造成嚴重污染漏檢；
2. 嚴控檢測移動速度：設備響應時間普遍為1~5秒，探頭移動速度嚴禁超過1m/s，避免快速掠過高輻射點位導致漏測；
3. 落實年度計量校準：輻射檢測儀屬于強制檢定計量設備，必須每年完成法定機構校準，未校準、校準不合格設備嚴禁投入使用，確保數據合法有效；
4. 規避電磁干擾影響：變電站、高壓線路周邊強電磁環境，禁止使用無抗干擾設計的GM計數管設備，防止數據虛高、
五、常見問題答疑（FAQ）
Q1：γ探傷高輻射場景為何優先選用閃爍體型檢測儀？現場管控閾值是什么？
A：GM計數管設備量程狹窄，劑量率超100μSv/h后易飽和失效，無報警、無有效數據，存在極大安全隱患。而CsI(Tl)閃爍體型檢測儀量程覆蓋廣、能量響應精準、抗干擾能力強，可適配γ探傷全梯度輻射場景，同時支持Ir-192、Co-60等核素識別，便于隱患溯源。
現場分級管控閾值：≤0.25μSv/h為正常本底；0.25~1μSv/h需排查泄漏隱患；1~20μSv/h嚴控作業時長、佩戴防護裝備；≥20μSv/h禁止非人員進入、落實屏蔽防護。γ探傷作業公眾邊界需控制在1μSv/h以內，作業人員年累積受照劑量不超20mSv職業限值。
Q2：個人劑量監測如何選擇直讀式與被動式劑量計？適配場景差異是什么？
A：被動式劑量計（熱釋光、光釋光）無供電、體積小、成本低，可長期佩戴，僅能通過實驗室檢測獲取累積劑量數據，無實時預警功能，適配日常常態化涉源作業監測。直讀式劑量計可實時顯示瞬時劑量率、累積劑量，超限自動聲光報警，可及時規避瞬時超劑量風險，適配γ探傷、應急處置、源項排查等高風險短時作業場景。電力行業推薦高低搭配使用，常規作業佩戴被動式劑量計，高風險作業疊加直讀式劑量計。
Q3：如何判定輻射檢測儀校準有效、可合規使用？
A：輻射檢測儀屬于強制計量檢定設備，必須由具備法定資質的計量機構出具校準證書，證書有效期為1年。校準合格判定標準：設備固有誤差≤±20%、能量響應偏差≤±30%，指標全部達標方可投入現場使用。作業前需核查設備校準標簽有效期、開機自檢狀態，使用后留存檢測數據，實現全程溯源管控。
ultraSCAN 3025系列便攜式X射線探測器面板
俄羅斯Spektroflash MRCH-200便攜式 X射線探傷機
AT300 X射線校準系統
高純鍺（HPGe）探測器伽馬射線光譜儀
ultraSCAN 4336系列便攜式X射線探測器面板
ultraSCAN 4343系列便攜式X射線探測器面板
INSPECTOR ALERT多功能射線檢測儀
RAYSAFE X2 X射線質量分析儀

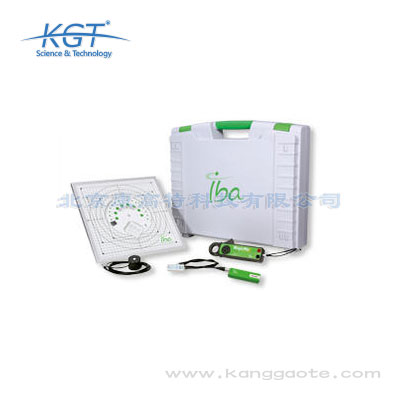

MagicMaX-Universal X射線多功能檢測儀
