絕緣電阻測試儀（兆歐表）選型：從DL/T 596-2021看設備選型邏輯與實戰應用

來源：北京康高特儀器設備有限公司發布時間：2026-06-18 15:50:23 作者：瀏覽次數：8919次分類：技術文章

絕緣電阻測試儀（俗稱兆歐表）是檢測輸變配電設備絕緣性能、預判絕緣劣化缺陷的核心檢測儀器，其測試數據的準確性直接決定電力設備運維決策的科學性，是防范絕緣類故障的第一道屏障。絕緣故障是電力設備運行中的常見隱患，易引發設備跳閘、停電甚至設備損毀等問題，規范開展絕緣檢測、合理選用檢測設備，是電力設備運維管控的核心工作。因此，緊扣DL/T 596-2021《電力設備預防性試驗規程》技術要求，明確絕緣電阻測試儀選型邏輯、匹配不同場景配置方案，對規范電力運維作業、防范設備安全風險具有重要意義。本文覆蓋技術原理、參數判定、場景適配、選型避坑等全維度內容，為各級電力運維單位設備采購、現場配置提供參考。

一、為什么需要重視 絕緣電阻測試儀選型

絕緣電阻測試是DL/T 596-2021規定的電力設備預防性試驗、交接試驗、日常巡檢的核心必測項目，測試結果的有效性、準確性完全依托合規的檢測設備。部分運維單位采購設備時片面側重價格，忽視參數合規性、場景適配性，極易造成檢測數據失效、絕緣隱患漏判誤判，進而引發設備故障、電力停運等安全問題，因此科學選型至關重要。

1、選型不當帶來的典型問題

1.1 測試數據不合規，不具備試驗效力

DL/T 596-2021對絕緣電阻測試儀的輸出電壓精度、測量精度、現場抗干擾能力均有明確規范要求。若設備核心參數不滿足標準，其檢測數據不符合電力試驗合規要求，無法作為設備試驗、投運、驗收的有效依據，導致試驗報告無效，需重新開展檢測作業，延誤運維工作進度。

1.2 量程精度不匹配，引發隱患誤判漏判

不同電壓等級電力設備的絕緣電阻數值區間差異較大，若設備量程不足，測試高絕緣等級高壓設備時會出現量程溢出，無法獲取有效測試數據；若測量精度不達標，會將臨界異常的絕緣狀態誤判為合格，導致隱性絕緣隱患遺留，后續引發設備故障；或誤判正常設備絕緣異常，造成不必要的停電檢修、運維資源浪費。

1.3 抗干擾能力薄弱，現場無法穩定作業

變電站、配網現場存在持續的工頻電磁干擾，高壓、特高壓場景干擾更為顯著。抗干擾能力不達標的設備，測試數據會出現頻繁波動、數值偏差過大，無法客觀反映設備真實絕緣狀態，難以作為運維決策依據，嚴重時無法完成現場檢測作業。

1.4 功能適配性差，不符合數字化運維需求

傳統低端設備缺乏數據自動存儲、吸收比/極化指數自動計算、報表導出等智能化功能，需人工記錄數據、手動核算參數，不僅作業效率低，還易產生人工誤差，不符合當前電力行業標準化、數字化運維的管理要求。

2、選型不當的核心運維風險

絕緣檢測是設備狀態預判的核心手段，選型合規的設備可精準捕捉設備絕緣緩慢劣化的趨勢，提前識別早期隱患，為檢修整改預留充足窗口期，實現故障預控。而選型不當、參數不達標的設備，僅能識別嚴重絕緣故障，無法發現早期隱性缺陷，導致隱患持續累積，大幅提升設備非計劃停運、絕緣擊穿、線路跳閘等安全風險。

3、選型對設備全生命周期運維的影響

3.1 決定隱患預判能力

合規高精度的絕緣電阻測試儀，可精準捕捉設備絕緣微小變化，實現絕緣劣化趨勢的長期跟蹤預判；不合規設備檢測靈敏度不足，早期隱患無法識別，設備故障防控被動性極強。

3.2 影響長期運維成本

合規*的絕緣檢測設備性能穩定、參數漂移小、校準周期長、使用壽命久，長期運維成本低；低端不合規設備參數易偏移、故障頻發、校準頻次高，短期采購成本低，但全生命周期運維、替換、返工成本遠高于*設備。

3.3 制約數字化運維落地

智能型合規設備支持數據自動存儲、導出、系統對接，可融入電力智慧運維體系，實現檢測數據規范化管理；傳統低端設備依賴人工操作，數據碎片化、準確率低，無法適配數字化、標準化運維管理需求。

二、核心分類與技術原理

明確選型風險后，需系統掌握絕緣電阻測試儀的分類方式、技術原理及適用邊界，根據作業場景、試驗等級匹配對應設備，避免性能過剩或性能不足的問題。

1、主要分類方式

1.1 按輸出標稱電壓分類

主流標稱電壓包含500V、1000V、2500V、5000V、10000V五個等級，不同電壓等級對應不同電壓等級的被測電力設備，試驗時必須嚴格匹配，嚴禁超壓、欠壓測試。

1.2 按工作原理分類

主要分為手搖式（磁電式）兆歐表、數字式兆歐表、智能型兆歐表三類，三類設備的原理、精度、功能、適用場景差異顯著，是選型的核心分類依據。

1.3 按使用場景分類

可分為便攜現場型、實驗室高精度型、在線監測型三類，其中便攜現場型適配絕大多數電力現場巡檢、預試作業，為行業主流應用設備。

2、各類別技術原理與核心特點

2.1 手搖式（磁電式）兆歐表

原理：通過手搖驅動內置永磁發電機產生直流高壓，依托磁電式流比計對比被測絕緣泄漏電流與內部標準電阻電流，輸出絕緣電阻數值，輸出電壓穩定性完全依賴手搖轉速，需維持穩定轉速方可接近標稱電壓。

場景適配與局限：無需外接電源、無電池續航限制，僅適用于無供電條件的野外臨時應急排查、低壓設備簡易篩查。設備精度低、電壓輸出不穩定、無自動計算功能，不符合DL/T 596-2021預試、交接試驗標準要求，檢測數據不具備試驗效力，不可用于正規電力試驗項目。

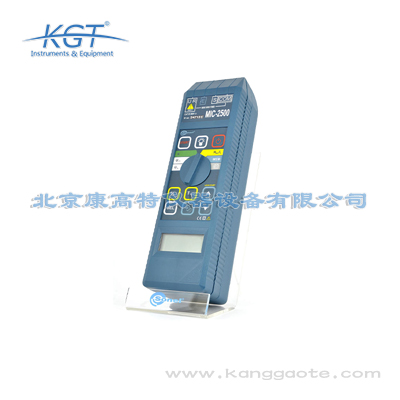

2.2 數字式兆歐表

原理：通過高頻開關電源升壓獲得穩定的標準測試直流電壓，依托高精度采樣電路采集絕緣泄漏電流，通過微處理器運算得出絕緣電阻值，電壓輸出穩定，不受人工操作影響，測試數值直觀。

場景適配與局限：測試精度、穩定性優于手搖式設備，操作便捷，適用于0.4kV-10kV低壓、中壓設備日常巡檢、民用電氣驗收。多數基礎款無吸收比、極化指數自動計算功能，抗干擾能力有限，無法滿足35kV及以上高壓關鍵設備的預試、交接試驗高標準要求。

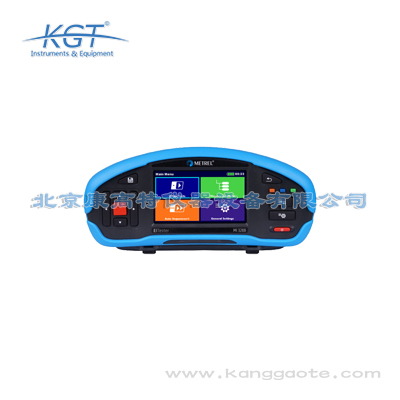

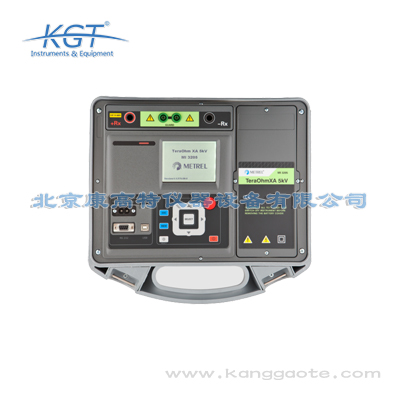

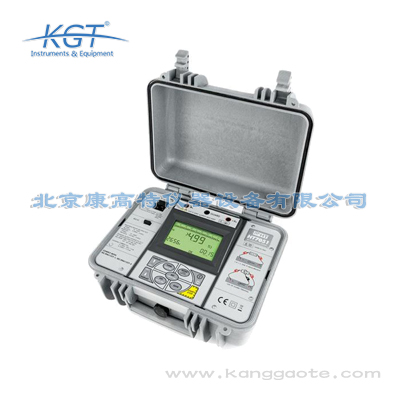

2.3 智能型兆歐表

原理：在數字式電路架構基礎上，集成高精度溫度補償、工頻抗干擾濾波、智能數據處理模塊，可自動計時、測算吸收比與極化指數，同時具備數據存儲、報表生成、數據導出、系統對接等智能化功能，是數字式設備的升級迭代產品。

場景適配與優勢：參數精度、抗干擾能力、功能完整性完全契合DL/T 596-2021全等級電力設備試驗要求，檢測數據合規有效，可作為預試、交接試驗、關鍵設備專項檢測的法定依據，適配各電壓等級電力設備標準化運維作業，是當前電力運維單位的主流選型。

3、各類設備適用場景對比

手搖式兆歐表：適用于低壓配電設備臨時排查、無供電野外應急篩查；精度差、數據不穩定，僅作輔助參考，不用于合規試驗。
數字式兆歐表：適用于0.4kV-10kV配網設備日常巡檢、民用電氣驗收；滿足常規巡檢標準，不適用高壓設備正規預試、交接試驗。
智能型兆歐表：適用于全電壓等級電力設備預試、交接試驗、關鍵設備專項檢測；完全符合行業標準，數據具備合規效力，適配標準化、數字化運維場景。

三、選型關鍵參數詳解

科學選型的核心是量化核驗設備核心參數，所有參數判定均嚴格遵循DL/T 596-2021規范，摒棄非核心營銷參數干擾，聚焦影響檢測合規性、準確性、穩定性的關鍵指標。

1、核心參數標準與技術含義

1.1 輸出電壓精度

指設備實際輸出測試電壓與標稱電壓的偏差范圍，直接決定測試數據的基礎有效性。電壓偏差過大會導致絕緣電阻測試數值系統性偏差，數據失去參考價值，是選型首要核驗指標。

1.2 絕緣電阻測量范圍

指設備可精準測量的絕緣電阻區間，需匹配對應電壓等級設備的絕緣數值范圍，量程不足會導致高壓高絕緣設備測試溢出，無法獲取有效數據。

1.3 測量精度

指測試數值與設備實際絕緣電阻真實值的偏差范圍，是判定檢測數據準確性的核心指標，不同試驗場景對應不同精度要求。

1.4 吸收比/極化指數自動計算功能

DL/T 596-2021明確要求變壓器、GIS、高壓電纜等關鍵設備絕緣測試，必須檢測吸收比、極化指數，用于判定設備絕緣受潮、老化、劣化狀態。設備需具備自動計時、自動核算功能，人工手動計算易產生誤差，無法滿足標準化試驗要求。

1.5 工頻抗干擾能力

用于衡量設備抵御現場50Hz工頻電磁干擾的能力，直接決定設備在變電站、高壓線路等強干擾場景下的數據穩定性，是高壓現場作業的必備核心指標。

2、參數分級判定閾值（行業合規標準）

2.1 輸出電壓精度

合規*：≤±3%，適配所有正規試驗場景，數據合規有效
合規基礎：±3%~±5%，滿足常規巡檢要求，不建議用于交接試驗、關鍵設備試驗
不合規：＞±5%，數據偏差過大，不用于電力標準化試驗

2.2 測量精度

*級：≤±2%，滿足全電壓等級設備預試、交接試驗高標準要求
標準級：±2%~±5%，僅適配10kV及以下低壓、中壓設備日常巡檢
淘汰級：＞±5%，檢測誤差過大，無法用于正規電力試驗

2.3 工頻抗干擾能力

*級：≥70dB，適配220kV及以上高壓、特高壓強干擾場景，數據穩定無波動
標準級：60dB~70dB，適配110kV及以下常規變電站、配網場景
基礎級：50dB~60dB，僅適用于低壓配電房、無強干擾室內場景
淘汰級：＜50dB，強干擾場景無法穩定作業，數據無效

3、各電壓等級設備測試標準（20℃基準溫度）

所有絕緣電阻判定數據均需換算至20℃基準溫度，溫度變化會直接影響絕緣電阻數值，需做好溫度修正，避免誤判。各等級設備測試電壓及絕緣判定標準如下：

0.4kV及以下低壓設備：測試電壓500V；正常≥0.5MΩ，0.3~0.5MΩ需重點監測，0.1~0.3MΩ需停電核查，＜0.1MΩ立即停運整改
6kV~10kV設備：測試電壓2500V；正常≥300MΩ，100~300MΩ需縮短巡檢周期，30~100MΩ需限期檢修，＜30MΩ立即停運整改
35kV~110kV設備：測試電壓5000V；正常≥500MΩ，200~500MΩ需加強監測，50~200MΩ需安排專項檢修，＜50MΩ立即停運整改
220kV及以上設備：測試電壓5000V/10000V；正常≥1000MΩ，500~1000MΩ需重點跟蹤，100~500MΩ需停機核查，＜100MΩ立即停運整改
