不少從事電力運維的從業者，日常常會面臨兩大核心難題：一是電力設備絕緣電阻檢測實操中頻繁出錯，未掌握兆歐表標準化操作流程，導致測量數據失真、埋下安全隱患；二是設備采購選型缺乏清晰依據，面對多樣參數的絕緣電阻測試儀難以精準適配場景。以上兩大問題覆蓋了絕緣電阻測試儀從日常使用、運維管控到采購選型的全生命周期核心需求。本文結合電力運維實操經驗、電力設備檢測通用規范，從應用價值、標準化操作、全場景選型、分類用戶實操要點等維度全面拆解，兼顧企業生產運維、政企市政運維等不同用戶的核心訴求，形成可直接落地的操作與選型參考。
在講解具體操作與選型方法前，需先明確絕緣電阻檢測在電力設備運維中的核心價值。電力設備絕緣層老化、受潮、機械損傷、積污破損，是引發設備漏電、相間短路、接地故障乃至電氣火災的主要誘因。在電力系統各類設備故障中，絕緣性能劣化引發的故障占比*，是電力設備安全運行的主要威脅。
對于工業制造、商業物業等企業用戶而言，定期開展標準化絕緣電阻檢測，可提前排查電氣設備隱性隱患，有效規避設備突發故障、生產線非計劃停機造成的停產損失與設備損耗。在工業生產場景中，電機、配電柜、電纜線路等核心設備絕緣失效，極易引發整機停機、設備燒毀，直接影響生產連續性與經營效益。對于電網運維、市政公共設施運維等政企機構用戶而言，規范化絕緣檢測是落實電力安全生產管控、滿足電氣設備預防性試驗要求的核心工作，檢測原始數據、試驗記錄需長期留存歸檔，是電力安全督查、設備狀態評估、安全生產考核的核心依據，檢測質量直接關乎區域電力系統穩定運行與公共用電安全。
一、兆歐表標準化操作規范及常見實操誤區
行業內俗稱的兆歐表，即為絕緣電阻測試儀，因設備測量計量單位為兆歐（MΩ）被廣泛沿用該俗稱，是電力設備絕緣性能檢測的核心專用器具。標準化的操作流程是保障測量數據精準、規避人身觸電、設備損壞風險的核心前提，無論企業一線運維還是政企檢測人員，均需嚴格遵守規范操作。規范操作可將人工操作帶來的測量誤差控制在行業允許范圍內，同時徹底規避違規操作引發的安全事故與設備故障。
（一）測量前準備工作
第一，落實設備斷電與殘余電荷釋放。檢測前必須確認被測設備完全脫離電源，嚴禁帶電檢測。針對變壓器、長距離電力電纜、大容量高壓電機、電容器等容性電氣設備，設備內部會儲存大量殘余電荷，需充分靜置放電，徹底消除殘壓，防止殘余電荷擊穿測試儀器、造成操作人員觸電傷害。
第二，清理被測設備檢測接觸面。徹底清除設備測試點位表面的灰塵、油污、銹蝕、水汽等雜質，避免設備表面雜質形成表面泄漏電流，干擾絕緣電阻實測數值，從源頭降低測量誤差。
第三，完成儀器開機自檢校準。正式檢測前需對兆歐表進行狀態校驗：短接儀器兩根測試線，啟動測試功能，儀器數值應趨近于0Ω；斷開測試線、保持探頭懸空，再次啟動測試，數值應趨近于無窮大。兩次自檢結果正常，方可判定儀器狀態完好，可投入正式檢測工作。
（二）測量過程標準化操作
儀器接線需嚴格遵循行業通用接線準則：L端（線路端）接被測設備帶電導體部位、E端（接地端）接設備金屬外殼/接地極、G端（屏蔽端）接設備絕緣屏蔽層。其中G端為抗干擾專用端口，僅在檢測電纜、多層絕緣套管等多層絕緣結構設備時使用，連接兩層絕緣之間的屏蔽層，可徹底消除表面泄漏電流、環境雜散電流對測量數據的干擾，保障高壓、高精度檢測場景的數據準確性。
針對傳統指針式手搖兆歐表，檢測過程中需保持搖把勻速轉動，穩定轉速為120r/min左右，待儀器指針數值穩定后讀取數據。行業通用標準以設備持續加壓1min后的穩定數值，作為設備標準絕緣電阻判定依據；若需檢測設備絕緣吸收比、極化指數，需分別記錄加壓15s、1min、10min三個時間節點的數值，用于精準判斷設備絕緣老化、受潮程度。
檢測過程中若儀器數值快速趨近于0，說明被測設備絕緣層已擊穿、絕緣性能完全失效，需立即停止測試，避免持續加壓加劇設備損壞、引發安全事故。同時嚴禁超量程、超電壓測試設備，杜絕違規操作。
（三）測量收尾規范流程
檢測完成后需嚴格遵循“先拆線、后停測、再放電”的收尾流程：首先斷開被測設備側的L端測試線，再關閉儀器測試輸出功能，*對容性被測設備再次充分放電，徹底釋放殘余電荷。一線運維*的實操誤區為“先停測試、后拆線”，該操作會導致容性設備殘余電荷反向回流，擊穿兆歐表內部電路，直接造成儀器損壞，是必須杜絕的高危操作。
（四）電壓等級匹配核心要求
不同電壓等級的電力設備，必須匹配對應額定測試電壓的兆歐表，嚴禁電壓混用、錯用，這是保障檢測有效性與設備安全的關鍵。常規匹配規范如下：380V及以下低壓配電設備、低壓電機、配電柜，適配500V兆歐表；6kV/10kV中壓電力設備、高壓電纜、配電變壓器，適配2500V兆歐表；35kV及以上高壓主設備，適配5000V兆歐表。測試電壓過低，無法有效檢測設備隱性絕緣缺陷，會導致測量數值虛高、誤判設備合格；測試電壓過高，會擊穿設備完好的薄弱絕緣層，造成設備不可逆損傷。
絕緣電阻測試儀采購選型無需盲目追求高價、全功能配置，核心原則為“場景適配、參數夠用、功能匹配、合規達標”。結合電力檢測主流場景、不同用戶核心需求，可從使用場景、參數功能、配套服務三大維度精準選型，規避采購冗余、參數不符、適配性差等常見問題。
（一）按核心使用場景選型
電力絕緣檢測主要分為實驗室精密檢測、室內現場運維檢測、戶外應急巡檢三大場景，不同場景對設備性能要求差異顯著。
實驗室精密檢測場景：側重?cái)?shù)據精度與穩定性，優先選用臺式絕緣電阻測試儀。該類設備量程覆蓋廣、測量精度高、誤差小，支持?jǐn)?shù)據精準記錄、批量導出與數據分析，可滿足設備送檢校驗、科研試驗、精密設備檢測的高標準需求。
室內現場運維場景：側重便攜性與實用性，優先選用手持式絕緣電阻測試儀。設備輕量化設計、操作簡便、續航穩定，防護等級不低于IP54，可有效抵御車間粉塵、輕微水汽干擾，完全適配工廠、機房、配電室日常常態化檢測工作。
戶外應急巡檢場景：側重環境適應性與抗干擾能力，優先選用工業級手持式絕緣電阻測試儀。設備支持寬溫運行，可適應高低溫、戶外潮濕、多粉塵環境，抗電磁干擾性能強，能有效規避戶外復雜電網環境的信號干擾，保障野外線路、戶外設備巡檢數據準確。市面主流工業級設備可覆蓋500V~10kV全常規測試電壓等級，適配絕大多數工礦、市政、電網現場檢測場景。
（二）按用戶核心需求匹配參數功能
企業生產運維用戶：核心需求為低成本、高效率、易操作，無需冗余功能。日常低壓設備（低壓電機、配電柜、低壓電纜）檢測，選擇支持500V/1000V標準輸出、量程覆蓋10GΩ的基礎款設備即可，成本可控、操作簡單，完全滿足日常隱患排查需求；涉及廠區中高壓配電設備檢測時，再升級選用2500V及以上高壓款設備，按需匹配、避免功能浪費。
政企運維、電網監管類用戶：核心需求為合規性、可溯源、可存檔。選型重點核查設備合規資質，需具備第三方*計量檢測認證，支持檢測數據加密存儲、不可篡改、時間溯源、批量導出，可完整記錄檢測時間、人員、設備編號、環境參數、測量數據等全維度信息，滿足電力安全督查、臺賬歸檔、年度考核的合規要求。
（三）核查配套售后服務能力
絕緣電阻測試儀屬于強制周期校準的計量器具，需每年完成一次計量校準，確保測量精度符合規范要求。采購選型時，需優先選擇可提供常態化校準服務、售后維保體系完善的供應商，可有效降低后期設備校驗、維修、更換的運維成本，大批量采購場景下，統一校準、集中維保可大幅提升運維效率。該選型邏輯同樣適用于各類電力檢測計量器具的采購工作。
三、不同用戶群體使用與選型核心注意事項
（一）企業運維用戶
企業用戶核心目標為降本增效、規避設備故障停機風險。實操層面，需定期組織一線運維人員開展標準化操作培訓與實操考核，全員掌握設備斷電、放電、接線、讀數、收尾的全流程規范，杜絕人工操作失誤引發的設備損壞、觸電事故與數據失真問題。選型層面，優先選擇操作簡潔、機身耐用、適配車間復雜工況的設備，貼合一線人員實操習慣，降低學習成本；同時需將年度校準費用、維保成本納入采購預算，不單一比拼設備采購低價，綜合把控全生命周期使用成本。
（二）政企機構運維用戶
政企機構用戶核心目標為合規運維、保障系統安全、滿足督查要求。實操層面，嚴格落實電力設備預防性試驗管理要求，完整留存每一次檢測臺賬與原始數據，做到檢測記錄可溯源、可核查；操作人員需持有效電工特種作業操作證上崗，定期參與電力安全運維專項培訓，規范實操流程。選型層面，嚴格對標電力設備檢測通用規范，優先選用資質齊全、合規性達標的設備，核查供應商可提供完整的設備資質證書、計量校準報告，設備功能需滿足監管臺賬歸檔、數據審計的硬性要求。
無論企業還是政企用戶，均需建立儀器定期校驗管理制度，常態化核查絕緣電阻測試儀測量精度，一旦發現誤差超出行業允許范圍，立即暫停使用，及時送修或更換，杜絕因儀器精度失效導致的誤判，從設備、操作、管理全維度規避電力安全隱患。
波蘭Sonel MIC-10絕緣電阻測試儀
德國METREL(美翠) MI 3215絕緣電阻測試儀
MEGGER MIT410/2絕緣電阻測試儀
美國MEGGER MIT1025 10kV絕緣電阻測試儀
德國METREL MI3205絕緣電阻測試儀
波蘭Sonel MIC-5010 5kv絕緣電阻測試儀
波蘭Sonel MIC-5005 5kv絕緣電阻測試儀
德國METREL(美翠)MI3288接地電阻測試儀
BM5200 5KV絕緣電阻測試儀
波蘭Sonel（索耐） MIC-2500絕緣電阻測試儀
MEGGER MIT2500絕緣電阻測試儀
德國METREL(美翠) MI3211絕緣電阻測試儀

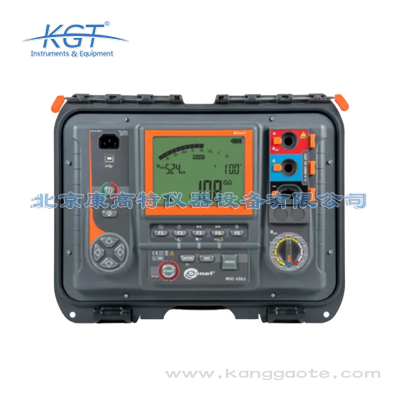

波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀
