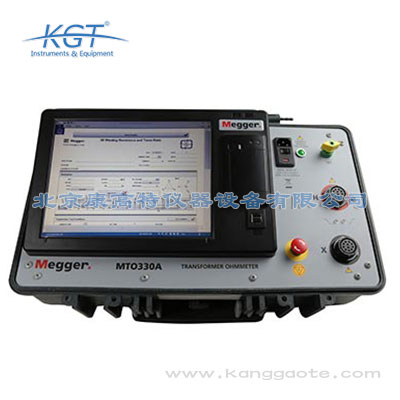

MTO300與MTO330功能內核相同，主要差別在操控與顯示方式。MTO300依賴外部電腦運行PowerDB軟件通過以太網或USB進行控制和數據分析，適合實驗室或固定工位批量試驗；MTO330則自帶機載計算機、全標準鍵盤和八點四英寸彩色屏幕，可脫離電腦獨立作業，更適合野外無電腦環境，并內置數據存儲。測試電流提供十毫安、一百毫安、一安、十安四檔可選，電阻較大時用小電流即可滿足準確度，電阻很小的大容量變壓器繞組則需用十安檔以獲得足夠電壓降和分辨能力。選檔時還要考慮繞組發熱，長時間大電流可能使電阻隨溫升變化，故大容量變壓器宜在十安檔快速測量后立即讀取，避免溫漂影響判讀。兩款機型雖外形與控制方式不同，但底層測量算法與準確度等級一致，因此在數據可比性上不會因機型差異而受到影響，便于試驗單位統一管理與橫向?qū)Ρ取?shí)際工作中還應根據引線長度和截面合理布置測試線，盡量縮短電流線與電位線的距離，以減少互感與溫升對最終讀數的微小影響。

MTO300憑借對變壓器繞組的專業測量能力，廣泛用于電力行業的多個環節。電網與發電企業的檢修單位在變電站主變、廠用變的交接和例行試驗中是主要使用者；變壓器制造廠在出廠試驗與質量控制環節依靠它核對每臺的繞組電阻。軌道交通的牽引變壓器、冶金與礦山的大型整流變壓器、新能源電站的升壓變等同樣需要定期測量。對于從事電氣設備交接驗收與預防性試驗的第三方檢測機構，該儀器也是常用裝備。在科研院所與高校相關課題研究中，也常借助它獲取標準直流電阻數據。因其可與軟件聯動管理海量試驗記錄，大型運維單位還能據此建立設備電阻臺賬，支撐狀態檢修與壽命評估決策。隨著智能運維的發展，這類標準化測量數據還將接入更大的資產管理平臺，持續為電網安全穩定運行提供底層的數據支撐與決策參考。

MTO300直流電阻測試儀是Megger推出的一款專用于變壓器及大型電感類設備繞組直流電阻測量的儀器，業內也常稱為變壓器歐姆計。它的核心任務是向被測繞組注入穩定的直流測試電流，并依據電壓降計算出繞組的實際電阻值，從而判斷繞組連接是否牢固、導線有無斷股或接觸不良。該儀器支持一次性接線后自動完成多相多繞組的連續測量，省去了反復拆接測試線的麻煩，也顯著降低了人為錯接的概率。它既可用于變壓器出廠試驗數據的核對，也能在現場交接驗收與預防性試驗中排查分接開關接觸電阻增大、內部引線松動等隱患。作為電力設備狀態評估中不可或缺的基礎測量工具，它還能通過測試鏈接技術與同品牌變比、頻響、介損儀器協同，構成完整的變壓器試驗工作鏈條，幫助運維人員更高效地把控設備健康。通過標準化的試驗流程與可追溯的數據記錄，它能夠把抽象的繞組狀態轉化為可比較的數字指標，為檢修決策提供客觀依據。

MTO300最適合在變壓器相關的試驗場景中使用。首先是變壓器出廠試驗，用來核對廠家給出的出廠數據是否一致；其次是交接驗收，新裝或大修后的變壓器投運前必須測量各相繞組直流電阻，確認內部引線、套管及分接開關接線正確；再次是預防性試驗，定期測量可發現繞組連接松動、導線斷股、分接開關觸頭燒蝕等早期缺陷。此外它也能對有載分接開關的運行電阻進行檢查，判斷切換觸頭接觸是否良好。在鐵路牽引變電所、新能源升壓站以及冶金礦山的大型整流機組中，周期性測量同樣能及早發現繞組劣化趨勢。對于電抗器、互感器等電磁部件，也可借用其多電流檔完成低阻核查，應用場景并不局限于電力變壓器本身。通過在設備全生命周期內持續追蹤電阻變化趨勢，使用單位可以把被動搶修轉變?yōu)橛杏?jì)劃的主動維護，從而降低突發故障帶來的運行損失與安全風險。

由于被測對象多為帶鐵心的大電感繞組，操作時須特別留意能量釋放與剩磁問題。測量進行中切勿隨意拔插測試線，MTO300雖配有自動放電電路，但斷開前仍應確認電流已歸零。高電感負載斷電后鐵心會殘留磁性，務必使用儀器內置退磁功能處理，否則剩磁可能影響后續的頻響或變比試驗。測試線要夾牢以減少接觸電阻并防止大電流下發熱打火。試驗現場應設警戒與標識，非作業人員不得靠近。環境方面儀器適用零下十?dāng)z氏度到五十?dāng)z氏度，濕度可達非凝結的較高水平，但應避免在雨雪直淋或強腐蝕性場所長期放置。儀器輸入為交流寬電壓，使用前須核對現場供電，搬運時其凈重約九公斤宜使用提手防止磕碰。只有把儀器操作規范、現場防護與人員培訓結合起來，才能在高效完成試驗的同時把安全風險降到最低，這也是開展大型設備電氣試驗應當堅持的基本前提。

讀取MTO300結果時，首先要看同一臺變壓器各相繞組電阻之間的平衡程度，行業上通常以相間差值占平均值的比例即不平衡率來衡量，數值越小說明三相一致性越好。其次要把各分接位置下的實測值與出廠記錄或歷史數據對比，若某一分接電阻明顯偏大，往往提示該檔位分接開關觸頭接觸不良或過渡電阻異常。還要注意有無斷股導致的整體阻值上升。復測時應保持相同測試電流與接線方式，以排除方法差異帶來的偏差；當不平衡率接近限值時，可結合溫升與歷年數據進行趨勢研判。若某相整體偏大，還應排查是否存在繞組變形或引線接觸面氧化，必要時配合其他診斷手段綜合定位缺陷性質與部位。把電阻測量結果與油色譜、介損等其他試驗相互印證，往往比單一指標更能準確刻畫設備真實狀態，是變壓器綜合診斷中常見的分析思路。

在我國電力行業，變壓器繞組直流電阻測量主要遵循設備交接和預防性試驗相關的規程要求，例如電氣設備交接試驗標準與電力設備預防性試驗規程中對繞組電阻不平衡率、與出廠值偏差都有明確限定；儀器自身的設計與安全則符合相關的電氣安全通用標準。具體到數據判定，規程通常要求同相初值差、相間不平衡率不超過規定百分比，并與出廠值或歷史值比較。MTO300給出的±0.25%讀數加±0.25%滿量程的準確度指標，能夠滿足上述規程對測量不確定度的要求，為判定提供了可信的量化基礎。試驗記錄需包含油溫、分接位置、測試電流等要素，便于追溯與趨勢分析。隨著設備投運年限增加，將歷次測量值橫向?qū)Ρ韧葐未谓^對值更有意義，因此規范化的記錄格式本身也是保證測量有效性與可比性的重要一環。當現場油溫與歷史記錄差異較大時，還應對電阻值進行溫度換算，使不同季節測得的數值具備同一基準下的可比性，避免誤判。

MTO300通過八通道一體化設計顯著降低人為接線失誤與干擾。傳統方法測量三相繞組需要反復跨接外部電纜改變回路，既費時又容易接錯；該儀器采用一次性連接全部端子的方案，每個夾鉗固定對應一個套管，操作者幾乎不再需要中途改動接線，從根源上減少了錯接風險。八通道結構內部已規劃好切換邏輯，電流切換在儀器內部完成，外部只保留固定夾鉗，既減少感應電壓引入，也避免臨時跨接線松脫造成的測量中斷。同時儀器對高電感負載實施同步磁化，使電流更快進入穩態，每次讀數都在穩態下取得，配合四線制測量抑制引線影響，整體測量重復性與抗干擾能力都優于手工換線方式。對于現場空間受限、臨時布線困難的變電站來說，這種一體化接線方案的優勢更加明顯，能夠在復雜電磁環境下保持測量的穩定可靠與結果一致。

使用MTO300時，先把八根測試線按套管位置一次夾接到被測變壓器的對應端子上，儀器支持最多八終端六繞組的自動測量，無需再反復拆接線。接線前應先確認變壓器已可靠接地并與其他帶電部分隔離。接線完成后在PowerDB軟件或機載界面中選擇測試電流檔位并啟動測量，儀器會按順序?qū)Ω鱾€(gè)繞組施加直流電流并讀取電壓降，自動算出每相電阻。全部繞組測完后，建議開啟內置退磁功能消除鐵心剩磁，再斷開測試線。測量中若需變換分接位置，應在放電完成后操作，防止電弧與感應高壓危及人身安全。若出現導線脫落或突然斷電，內置放電電路會立即自動放電。最后把結果通過以太網或USB導出整理成試驗記錄。整套流程從接線到出報告形成閉環，既減少了人工干預環節，也讓每一次測量都具備可復核的完整過程信息，有利于質量管控與責任追溯。

MTO300采用直流壓降法結合四線制開爾文測量原理來判斷繞組電阻。儀器內部的恒流源向被測繞組施加選定的直流測試電流，再用高準確度電壓測量通道采集繞組兩端的電壓降，依據歐姆定律把電壓除以電流得到電阻值。測量時儀器先建立穩定電流，待電感負載電流達到穩態后再采集電壓，這樣可避免暫態過程帶來的讀數偏差。四線制接法把通電電流線和測量電壓線分開，徹底避開了引線電阻和接觸電阻對結果的影響，所以即便被測電阻低至微歐級也能獲得可靠讀數。針對變壓器這類高電感負載，儀器還會進行同步磁化以加快電流穩定，縮短測量等待時間，并在測試結束后通過內置退磁電路消除鐵心剩磁，避免對后續試驗造成干擾。這種從建流、穩態采樣到退磁的完整閉環，使得即使面對巨型變壓器的超大電感，也能在合理時間內得到可信的測量結果，顯著提升現場作業效率。
