MPI-525多功能電氣安全測試儀相比單一功能的電氣測試儀表具備顯著集成優勢。其一是項目全，單臺設備即覆蓋回路阻抗、剩余電流保護、絕緣、接地電阻、連續性與相序六大類測試，免去攜帶多臺儀表。其二是標準廣，可依據IEC 61557、德國VDE 0100與英國BS7671等規范對低壓電氣設施做完整測試與驗證，適配跨國與多標準體系項目。其三是結構可靠，采用雙重絕緣設計并符合EN 61010-1與IEC 61557，防護等級達IP54，適合現場粉塵與潮濕環境。其四是數據管理完善，內存分為十個單元、每單元九十九條，配合通用串行總線接口導出，便于建立檢測檔案。其五是安全保護周全，測量中若被測物帶電或出現電壓不會影響儀器，測試后電容自動放電，并設自動關機與電池指示。這些特點使它在多功能電氣安全測試中兼顧了集成、合規與現場耐用。此外，儀器在剩余電流保護測試中可覆蓋一般型、短延時型與選擇型三類動作特性，并支持十到一千毫安多種額定值，適配大多數低壓配電系統的保護核查需求。

MPI-525多功能電氣安全測試儀由回路阻抗模塊、剩余電流保護模塊、絕緣與接地模塊、連續性模塊、存儲與接口單元及供電單元共同構成。回路阻抗部分測試電流二十三安、相相四十四安，分辨率零點零一歐姆，測試范圍九十五到四百四十伏、頻率四十五到六十五赫茲；剩余電流保護模式以十五毫安測量短路回路阻抗并覆蓋十到一千毫安額定值與三類動作特性。絕緣部分提供五十、一百、二百五十、五百、一千與兩千五百伏測試電壓，最高測達十吉?dú)W，支持極化指數、吸收比與三個時間點。接地部分采用三線法配合輔助地樁。連續性部分測試范圍零點一二到四百歐、雙向二百毫安。存儲分為十個單元、每單元九十九條，并設通用串行總線接口、電池充電指示與自動關機。供電使用可充電池或四枚一號電池，操作溫度零下十到正五十?dāng)z氏度，防護等級IP54，構成完整的低壓電氣安全測試平臺。

使用MPI-525多功能電氣安全測試儀時，首先要遵守低壓電氣安全規范，盡管儀器具備帶電保護與自動放電功能，測試前仍須確認被測回路狀態，在可能帶電環境中做好個人防護，嚴禁觸碰裸露端子。其次要重視絕緣電阻測試的放電，設備雖在測量后自動對電容放電，但對長電纜等容性負載仍應等待放電完成再拆線，防止殘余電荷。第三要正確選檔，回路阻抗測量依據測試電流與范圍選擇合適量程，剩余電流保護測試須對應一般型、短延時型或選擇型的動作特性與額定剩余電流，避免誤判。第四要關注接地測量，三線法接地電阻測試須將輔助地樁布設于合理位置，保證電流極與電壓極間距，防止土壤不均引入誤差。第五要注意供電與環境，操作溫度為零下十到正五十?dāng)z氏度、防護等級IP54，超出范圍會影響讀數，長期不用應取出電池防漏液。

MPI-525多功能電氣安全測試儀在安全與測試依據方面遵循明確的國際與區域標準。測試應用層面，儀器可依據國際電工委員會IEC 61557標準，以及德國VDE 0100與英國BS7671規范，對低壓電氣設施開展完整的測試與驗證，覆蓋回路阻抗、剩余電流保護、絕緣與接地等要求。電氣安全層面，設備絕緣種類為雙重絕緣，符合EN 61010-1與IEC 61557標準，配合IP54防護等級，保障在現場用電環境下的操作安全。在具體測量方面，剩余電流保護模式下的短路回路阻抗測量符合IEC 61557-3的要求；絕緣電阻的極化指數與吸收比、接地電阻的三線法等均對應相關條款。關于更具體的國家標準編號，公開資料未逐項列明，用戶在選型時可依據上述IEC 61557、VDE 0100、BS7671與EN 61010-1等已公布標準確認其合規基礎。對于需要同時滿足多地區驗收要求的工程項目，設備內置的IEC、VDE與BS標準邏輯使同一套測試數據可被不同規范體系認可，減少重復檢測。

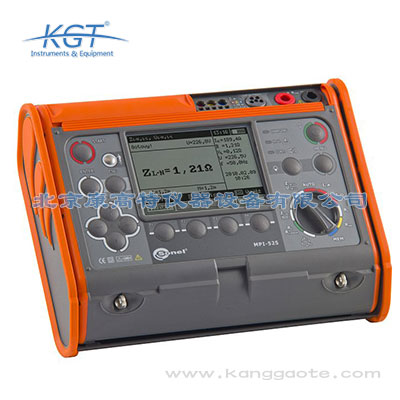

MPI-525多功能電氣安全測試儀是波蘭SONEL索耐推出的一款面向低壓電氣設施的綜合測試儀器，主要用于對建筑物與軌道交通等低壓配電系統開展完整的安全測試與驗證，覆蓋回路阻抗、剩余電流保護、絕緣電阻、接地電阻、保護導體連續性與相序等多項關鍵檢測。這款儀器依據國際與歐洲相關標準設計，能夠在一臺設備上完成以往需多臺儀表分擔的測試項目，既用于新建工程的電氣交接驗收，也用于運行設備的周期性巡檢。MPI-525多功能電氣安全測試儀具備雙重絕緣結構與IP54防護等級，可在現場粉塵與潮濕環境中穩定工作，測試結果按十個單元、每單元九十九條的容量存儲，并支持通過通用串行總線接口導出，適合電氣安裝、軌道交通與工業維護等多場景下的合規檢測。其在一臺儀表內整合六大類測試的能力，既減少了現場攜帶負擔，也保證了同一回路各項數據在同一設備下的一致性，便于橫向比對。

MPI-525多功能電氣安全測試儀的標準操作流程圍繞功能選擇、接線與讀取三個階段展開。準備階段，根據被測項目選擇對應測試模式，例如回路阻抗、剩余電流保護、絕緣、接地或連續性，并確認供電方式使用可充電池或四枚一號電池。接線階段，回路阻抗與剩余電流保護測試經插座式或三相適配器接入配電回路；絕緣電阻測試按選定電壓接至導體與參考點，并通過自動適配器對多芯線批量測量；接地電阻采用三線法配合兩根輔助地樁連接；連續性測試以雙向二百毫安電流接至保護導體兩端。測量階段，啟動后儀器施加相應測試信號并顯示結果，絕緣電阻測試設五秒間隔聲光提醒以便捕捉時間特性，剩余電流保護記錄脫扣時間。測試完成后讀取數值并存入對應存儲單元，必要時經通用串行總線導出，整套流程由菜單引導，適合現場快速完成多項目檢測。

MPI-525多功能電氣安全測試儀適用的場景主要集中在低壓電氣設施的全項目安全檢測。在軌道交通領域，它用于對車站、車輛段與信號系統的配電回路開展回路阻抗、剩余電流保護與接地電阻的綜合核查，保障客運電氣安全。在商業與民用建筑的電氣驗收中，儀器可一次完成絕緣電阻、保護導體連續性、相序與剩余電流保護動作的驗證，作為交接試驗的合規依據。在工業廠房與設備維護中，運維人員借助其多功能性對配電箱、電機回路與接地系統開展周期性巡檢，及時發現絕緣老化或接地不良。對于需要按國際、德國或英國規范驗證的低壓設施，MPI-525內置相應測試邏輯，可直接套用標準流程。無論是室內配電還是野外桿塔接地，這臺多功能測試儀都能以IP54防護與雙重絕緣適配現場。結合十個單元、每單元九十九條的存儲能力，單機即可完成一個站點或一棟建筑的全量檢測并記錄歸檔，顯著提升驗收與巡檢效率。

使用MPI-525多功能電氣安全測試儀完成檢測后，結果研判應分項依據各項讀數與標準限值。回路阻抗方面，儀器以零點零一歐姆分辨率給出數值，阻值越低代表導通越好，明顯偏高提示接觸不良或?qū)Ь€過細，可能影響短路保護動作。剩余電流保護方面，記錄脫扣時間并與一般型、短延時型或選擇型的合格閾值對照，超時說明保護器動作遲緩。絕緣電阻方面，量程可達十吉?dú)W，讀數越高絕緣越好，明顯偏低提示受潮或老化；極化指數與吸收比可揭示時間依賴性劣化。接地電阻方面，三線法給出阻值，超出設計要求意味著散流不良。連續性方面，雙向二百毫安下保護導體阻值應低于限值。為提升判定可靠性，應在相同條件下多次測量并與歷史檔案比對，最終綜合各項結果形成低壓電氣設施的合規結論。對于趨勢性劣化，建議將歷次各項讀數按回路編號歸檔，便于在絕緣或接地性能明顯衰減前安排維護，防范電氣安全事故。

MPI-525多功能電氣安全測試儀的工作原理建立在多測試模塊協同的基礎之上。回路阻抗測量時，儀器以二十三安的測試電流注入回路，依據歐姆定律計算阻抗，并在相相條件下可達四十四安，配合零點零一歐姆的分辨率捕捉細微差異；對于帶剩余電流保護的回路，還可進入剩余電流保護模式以十五毫安小電流測量短路回路阻抗，避免誤跳閘。剩余電流保護測試通過施加額定剩余電流并測量脫扣時間，覆蓋一般型、短延時型與選擇型三類以及十到一千毫安多種額定值。絕緣電阻測量采用五十到兩千五百伏的直流高壓，依據泄漏電流解算阻值并支持極化指數與吸收比。接地電阻采用三線和輔助地樁法測量。連續性測試則以雙向二百毫安電流檢驗保護導體與等電位連接。各模塊共享顯示、存儲與接口，構成完整的低壓電氣安全測試體系。

MPI-525多功能電氣安全測試儀能在現場穩定工作，關鍵在于其雙重絕緣結構與完善的保護設計。設備絕緣種類為雙重絕緣，符合EN 61010-1與IEC 61557，配合IP54防護等級，可抵御現場粉塵、濺水與機械磕碰對內部電路的影響，適應配電室、軌交與戶外的復雜環境。在電氣安全方面，儀器內置帶電保護機制，當被測物體帶電或測量過程中出現電壓時不會損壞設備，并在絕緣電阻測試后自動對電容放電，降低誤觸電風險；自動關機與電池指示則避免意外斷電。在測量抗擾方面，各項測試采用受控電流與電壓激勵，回路阻抗以二十三安電流、剩余電流保護以十五毫安小電流分別獲取穩定讀數，減少接觸電阻波動帶來的偏差。正是這種結構防護與電氣保護的結合，使MPI-525適合在多干擾的低壓電氣現場持續開展安全測試。即便在鄰近運行母線或潮濕管井的工況下，儀器仍能維持各測試模塊讀數的穩定，保障低壓電氣安全判定的可靠性。
