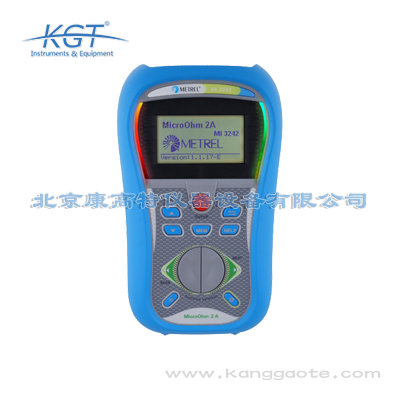

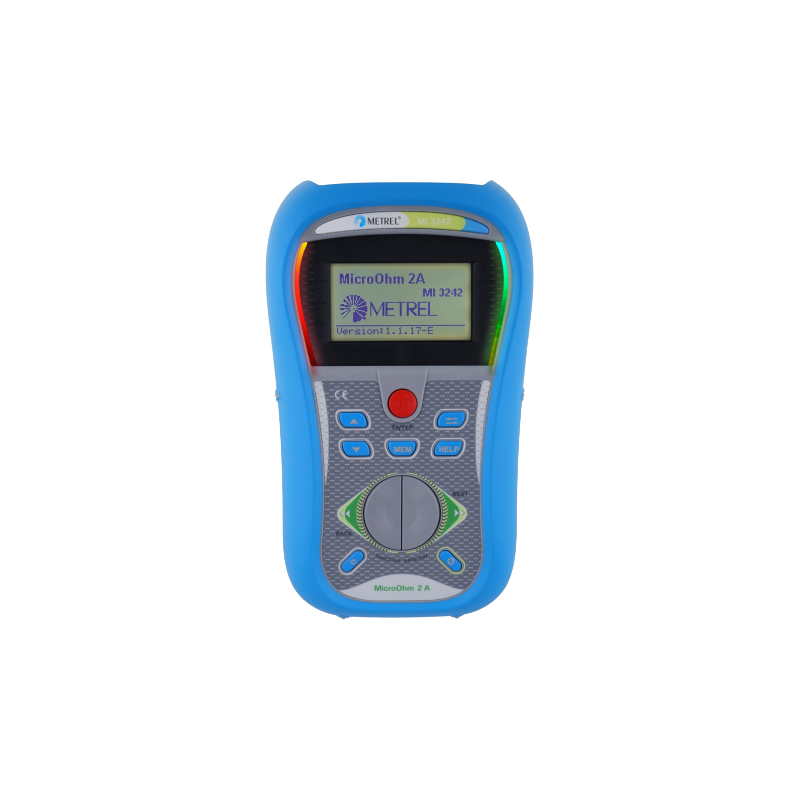

德國美翠METREL MI3242是一款便攜式微歐計，也就是專門用于低電阻測量的手持式直流歐姆表，常用于各類電氣連接點的導通與接觸電阻檢測。它的被測對象非常廣泛，包括電線電纜、開關觸點、繼電器、連接器、母線排、配電電纜接頭、電動機及發電機繞組、電力變壓器與電感器、鋼軌接頭等低阻值工件。儀器采用四線開爾文測量法，由恒流源向被測件注入最高兩安培的測試電流，量程從一微歐一直覆蓋到一百九十九點九歐，并通過正反向雙向測量來抵消導線熱電勢帶來的附加誤差。整機重量僅二百二十四克，外形尺寸為二百二十四乘七十八乘四十毫米，輕巧便于攜帶，內置可充電電池可支持大量現場測量。配合隨機的測試分析軟件，用戶能把保存在儀器內部的測量數據下載到電腦進行查看、統計、趨勢分析與報告打印。它屬于現場手持型低阻測量儀表，廣泛服務于電力運維、電氣質檢與設備檢修，也適用于軌道交通、制造企業和科研計量等多種工作場景。

MI3242本身是一臺計量型低阻歐姆表，出廠時隨附校準證書，使用過程中應當按計量檢定規程定期送計量機構校準，以保證量值準確。在現場判定某個連接點是否合格時，電力行業通常參照電力設備預防性試驗規程以及電氣裝置安裝工程電氣設備交接試驗標準等文件，對斷路器觸頭、母線接頭等都有相應的接觸電阻限值，或者要求不超過出廠值的一定增幅。MI3242內置的合格與不合格評估功能，可以讓用戶預先設定閾值，通過綠色與紅色指示燈直觀給出判定結果。不過最終的合格結論仍須以具體設備類型的試驗規程限值為準。建議把每次測量的阻值與歷史數據、出廠值進行對比，即使尚未超差，出現趨勢性惡化同樣值得警惕并提前安排跟蹤，防患于未然。在新設備投運前的交接試驗里，把首次測量值作為基線存檔，之后的歷次數據圍繞基線波動才便于判斷劣化速度。計量確認與規程判定兩者結合，才能保證結論既合規又有工程意義。

變電站現場往往存在工頻磁場、諧波與各種空間電磁干擾，MI3242通過多重手段來保證讀數穩定。第一，儀器內部具備五十赫茲與六十赫茲紋波檢測及拒絕功能，能夠識別并濾除工頻及其諧波疊加在測量信號上的干擾成分。第二，采用四線法從原理上排除引線拾取的共模電壓。第三，正反向雙向電流測量取平均可以抵消熱電勢。第四，較高的過壓保護設計讓儀表可以在變電站母線等電位點附近安全工作，而不會被感應電壓損壞。實際使用中再配合短而牢靠的四線連接、避開與大電流母線平行走線，并盡量在負荷較小或停電窗口內測量，通常都能獲得穩定可信的微歐級讀數，滿足現場檢測要求，減少誤判與返工。如果發現讀數跳動，多半是接觸不良或附近有大電流電纜平行走線感應所致，可重新夾緊、改變走線方向或短暫停電后再測。掌握這些現場技巧，能顯著提升一次成功率。

除電網運維之外，MI3242在多個行業都有廣泛應用。軌道交通中，它用于鋼軌接頭、回流電纜接續與接觸網零部件的焊接及連接電阻檢查；制造業中，用于電動機、變壓器繞組的出廠直流電阻與平衡度檢測，以及母排、匯流排的裝配質量管控；石油化工與礦山可用于防爆電氣連接點的導通性核查；科研與計量單位可用它做低阻標準件的比對與小電阻標定；電梯、起重設備等關鍵金屬連接也適合用它做定期安全檢查。儀器輕巧便攜、靠電池供電、可保存一千五百組數據并導出報告，使它能適應車間、實驗室與野外等多種工作環境，是一臺通用性較強的低阻測量儀表，適合需要現場低阻測量的各類技術崗位日常攜帶使用。在海外工程或野外無市電條件下，其電池供電與輕量設計優勢尤為突出。對于需要頻繁在不同點位之間轉移、又要保證數據可追溯的巡檢任務，它是一臺實用性與便捷性兼顧的設備。

METREL MI3242采用直流壓降法，也就是四線開爾文法來測量低電阻。工作時，恒流源通過外側兩根電流線向被測件注入最高兩安培的測試電流，內側兩根電壓線只負責采集被測點兩端的壓降，再由歐姆定律算出阻值。四線法的核心在于電流回路與電壓測量回路完全分離，引線和夾子自身的接觸電阻被排除在電壓測量之外，因此即便測試線長達兩米五、夾子接觸電阻較大，也不會影響最終讀數。儀器再配合正反向雙向電流測量并取平均，可進一步抵消導線熱電勢與材料塞貝克效應產生的附加電壓。這種原理上的設計使微歐級小阻值的測量十分穩定可靠，也是它能夠在變電站等強電磁環境下獲得準確讀數的根本原因，相比兩線法具有顯著的抗干擾優勢。在測量一微歐量級的母線焊縫或電纜接頭時，四線法幾乎是唯一可行的方案，否則引線電阻會遠大于被測電阻，使結果完全失真。MI3242把這一原理做成了便攜一體的手持設備，讓現場人員無需繁重的臺式電橋也能完成微歐級測量。

微歐計的測試電流大小直接影響可測對象與抗干擾能力，因此選型時要結合實際需求。MI3242提供最高兩安培電流、量程一微歐到一百九十九點九歐，適合開關觸點、母線、電纜接頭、繞組等中低阻值且對發熱敏感的連接點測量。若需按照電力交接或預防性試驗做大電流回路電阻試驗，比如隔離開關主回路，則應選擇十安培甚至更大電流的機型，例如同系列的MI3250十安培微歐計。兩安培機型的優勢在于體積小巧、重量輕、電池續航長，適合日常巡檢與多點數測；大電流機型則更貼近標準對回路電阻的試驗要求。選型時應綜合被測阻值范圍、現場供電條件以及所參照的試驗規程來判斷，而不是單純追求電流越大越好，避免大電流燙傷小截面接頭。此外，對于電池內阻、接地網連接點等小阻值測量，兩安培已經足夠且更安全；盲目上大電流反而可能損傷薄弱連接。因此結合常用任務來選型，往往比參數堆砌更實用。

使用MI3242首先要關注過壓類別。儀器具備過電壓三類六百伏以及過電壓四類三百伏的過壓保護，但仍須在確認被測回路已經停電、并且鄰近帶電體電壓不超過額定類別的前提下測量，嚴禁在帶電主回路上直接掛接。電流線與電壓線不可反接或短路，儀器內部的保護電路雖能防止誤接造成損壞，但測量前仍應先清潔接觸面、夾牢金屬本體以獲得穩定讀數。正式測量前建議把兩個夾子短接做一次零點核查。電池供電時要注意剩余電量，單次兩安培、十五秒的測量可以支持?jǐn)?shù)百次以上。潮濕環境或易燃易爆場所應停止測試，儀器長期不使用時應當取出電池，防止漏液腐蝕內部電路，并定期做自檢與計量核查。測量感性負載（如電機繞組）后，應先短接放電再拆線，避免殘余電感能量造成傷害。妥善保管測試線與夾子、防止機械損傷，也能延長儀器使用壽命并保持精度。

現場使用MI3242時，先用標配的四線測試電纜連接被測點：兩根電流夾接電流端、兩根電壓夾接電壓端，務必讓電壓夾位于電流夾內側，以避開引線電阻的影響。開機后選擇電阻測量功能，設定所需的兩安培測試電流，按下開始鍵即可讀數，儀器背光的液晶點陣屏?xí)斤@示阻值、測試電流等參數。如果啟用了合格與不合格評估，可以預先輸入閾值，測量結束后綠色燈亮表示通過、紅色燈亮表示超差。每一組測試數據都會帶上時間戳存入內部存儲器，最多可以保存一千五百組，后續使用測試分析軟件經接口下載到電腦，就能進行查看、統計、趨勢分析與報告打印，方便建立設備阻值檔案并歸檔留存，滿足試驗報告與質量追溯的要求。需要提醒的是，電壓夾必須夾在電流夾的內側且緊貼被測金屬，若夾反或距離過遠，引線電阻會混入結果。規范的四線接法是獲得可信數據的前提，也是現場最容易出錯的環節。

當MI3242測得的連接點阻值明顯高于出廠值或歷史數據時，通常說明接觸狀態已經劣化。可能的原因包括觸頭氧化、表面臟污、螺栓緊固力矩不足導致接觸壓力下降，或者接頭處存在虛焊、裂紋與腐蝕。對斷路器和隔離開關來說，觸頭電阻增大會在通過負荷電流時局部發熱，加速絕緣劣化甚至引發故障；對母線與電纜接頭，阻值升高意味著連接可靠性下降，嚴重時可能燒斷。判斷時應結合合格與不合格閾值以及試驗規程的限值，如果超差，需要先清潔接觸面、重新夾緊后復測確認；仍然超標的應當安排檢修或更換，并把該測點納入長期趨勢跟蹤，防止設備帶病運行，從而避免由此引發的停電或安全事故，保障電網穩定運行。對重要聯絡線或主變套管接頭，建議把阻值納入離線趨勢庫，按季度比對。許多設備事故在爆發前都有接觸電阻緩慢爬升的過程，早期干預成本遠低于故障搶修。

在電力現場，MI3242常用于變電站、配電室與軌道交通沿線的各類低阻導通及接觸電阻檢測。例如判斷斷路器、隔離開關的觸頭接觸電阻是否因氧化或松動而增大；檢查母線排、電纜接頭與并溝線夾的連接是否可靠；測量變壓器、電抗器繞組的直流電阻平衡性；對電動機與發電機繞組做導通檢查；以及評估鋼軌接續與軌道接頭的焊接質量。這些場景大多要求在不拆解設備的前提下快速判斷連接點的健康狀態。MI3242憑借兩安培測試電流、合格與不合格指示燈以及最多一千五百組帶時間戳的存儲能力，正好契合現場巡檢、交接試驗與定期抽檢的需要，是電氣連接質量把關的得力工具，能有效發現潛在過熱與斷股隱患。特別是在春檢和預防性試驗期間，它可以幫助運維人員建立各連接點的阻值檔案。在配網搶修和電纜頭制作后的驗收中，用它快速比對三相阻值是否平衡，也能及時發現虛接問題。正因為輕便可單人操作，它常被列入巡檢背包的標準配置。
