MI3200 10KV高壓兆歐表在設計與測試方面符合多項國際電氣安全標準。其工具類標準涵蓋EN61557-2、EN61326、EN61010-1以及EN61010-31，確保低壓電氣設備的測量、控制與實驗室應用安全。應用范圍方面滿足EN60345、EN61010以及IEEE43:2000等規范要求，其中IEEE43是旋轉電機絕緣測試的重要參考。設備采用雙重絕緣保護類別，過電壓類別達到CAT IV六百伏，污染等級為二級，防護等級IP44，這些設計使其能夠在復雜的工業現場安全使用。儀器工作溫度范圍為〇至四十?dāng)z氏度，最大濕度可達百分之九十五且無冷凝，額定溫度區間為十至三十?dāng)z氏度。上述安全與防護指標共同降低了操作人員觸電與設備誤判的風險，符合專業電氣檢測對安全與可靠性的嚴格要求，保障現場作業規范有序。遵循上述國際規范制造的儀表，在計量溯源與第三方檢定方面更具優勢，便于實驗室檢測數據與現場測量結果的相互比對和互認，也有利于企業質量管理體系的規范運行。

MI3200 10KV高壓兆歐表主要面向大型超高壓電氣設備的絕緣預防性試驗。它適用于大型發電機、高壓大型變壓器、長距離高壓電力電纜以及高壓成套開關設備的絕緣檢測，可用于運維單位的例行巡檢、設備老化狀態判定與絕緣故障排查分析。在生產裝配線上，該儀表可對成品進行定期測試與出廠驗證。對于旋轉式機器如發電機與電動機，或各類高壓電纜的絕緣測試，它同樣勝任。其應用范圍參照EN60345、EN61010以及IEEE43:2000等規范，覆蓋電網、電廠及其他工業領域。由于儀器具備CAT IV六百伏防護等級且結構堅固，能夠在電廠、電網變電站以及高壓電氣制造車間等工業環境中穩定工作，幫助用戶及時發現絕緣劣化趨勢并采取相應維護措施，降低突發故障風險，延長設備服役壽命。對于投運年限較長的老舊電氣設備，定期開展此類絕緣檢測有助于提前發現潛在缺陷，避免突發性絕緣擊穿所引發的停電事故與設備損毀，是保障電網安全運行的重要手段之一。

操作MI3200 10KV高壓兆歐表必須嚴格遵守安全規范。測試前務必確認被試設備已斷電、放電并掛接地保護，嚴禁在帶電狀態下接線。高壓輸出端在測量與放電完成前存在危險電位，人員不得觸碰端子與導線裸露部分。儀器工作溫度應保持在〇至四十?dāng)z氏度，相對濕度不超過百分之九十五且無冷凝，額定溫度區間建議為十至三十?dāng)z氏度，額定濕度為百分之四十至六十。電池為六節一點二伏鎳氫電池，采用D型尺寸，外接電源支持九十至二百六十伏交流、四十五至六十五赫茲。存放時溫度不得超出零下二十至零上七十?dāng)z氏度。防護等級為IP44，污染等級二級，若現場濕度過高或存在導電粉塵，應采取防護以避免誤讀與安全隱患，確保人身與設備安全，防止意外觸電事故發生。完善的個人安全防護與可靠的接地措施，再結合儀表自身的安全設計，是每一次高壓絕緣試驗?zāi)軌蝽樌麑?shí)施的前提條件，相關規程與操作步驟必須被嚴格執行和落實。

MI3200 10KV高壓兆歐表通過多項指標輔助絕緣狀態判定。核心的絕緣電阻值應在合格閾值之上，一般參照設備規程或出廠值進行比較，同時利用極化指數與介質吸收比評估絕緣的吸收特性。極化指數范圍為〇至九十九點九，介質吸收比與介質放電測試范圍同樣為〇至九十九點九，數值偏低往往提示受潮或老化。儀器支持最大與最小極限值自動比較，并以可視及聲音報警提示超限，條形圖顯示覆蓋〇至一太歐便于觀察趨勢。測試結束后儀器自動放電并保存帶日期時間的結果，非易失性存儲器最多可保存一千組記錄，運維人員可結合歷史數據趨勢判斷絕緣是否劣化，對低于標準或吸收比異常的被測對象安排進一步檢查與處理，制定合理檢修計劃。將本次測量結果與歷史數據及出廠基準進行縱向?qū)Ρ?，往往比單一閾值更具診斷價值，能夠幫助運維人員更早識別出緩慢發展的絕緣劣化趨勢并采取相應對策。

在METREL兆歐表系列中，MI3200 10KV與MI2076 5KV以及MI3215屬于不同定位的產品。MI3200的最大特點是輸出高達一萬伏的直流試驗電壓與五毫安短路電流，絕緣電阻測量上限達到十太歐，測試電壓在五百伏至一萬伏間以二十五伏步進，適合超高壓大型設備絕緣測試；而MI2076輸出為五千伏，適用于中高壓場景。與低壓兆歐表MI2123相比，MI3200的電壓等級與功率明顯更高，MI2123側重等電位連接測試。選型時應依據被測設備的最高工作電壓、所需測試電壓檔位以及絕緣電阻量程來決定。若現場以發電機、主變壓器等大型設備為主，優先選用MI3200；若僅為低壓配電回路的等電位連接測試，則低壓機型更為輕便經濟，也更易于在現場攜帶操作，提升日常檢測效率。合理的機型匹配既能保證測試精度，也能減輕現場人員的搬運與操作負擔，因此在編制絕緣檢測方案時，應充分結合被試設備的最高工作電壓、現場環境條件以及日常維護頻次。

MI3200 10KV高壓兆歐表針對工業現場復雜的電磁環境設計了高抗干擾能力。其測量系統采用隔離的高壓結構與數字信號處理，有效抑制外部電場與感應電壓的干擾。在強電磁環境或鄰近帶電設備附近測量時，可通過綠色guard保護導線泄放表面泄漏電流，減少沿絕緣表面的干擾分流對讀數的影響。設備符合EN61326電磁兼容標準，配合雙重絕緣與CAT IV六百伏防護等級，能夠在變電站、發電廠等強干擾場所穩定工作。儀器本身標注具有高抗干擾特性，自動校準機制可補償長期漂移，條形圖與數字雙重顯示便于操作人員識別異常波動，從而在噪聲背景下獲得可靠的絕緣電阻測量值，保障絕緣評估的準確性與一致性，避免誤判導致的維護偏差。在臨近帶電母線的強電場環境中，正確的接線方式配合保護導線的合理使用，可以使測量值更貼近真實絕緣狀態，從而顯著提升絕緣判定的可信度與現場決策的準確性。

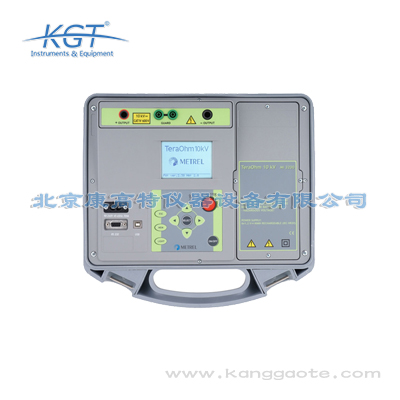

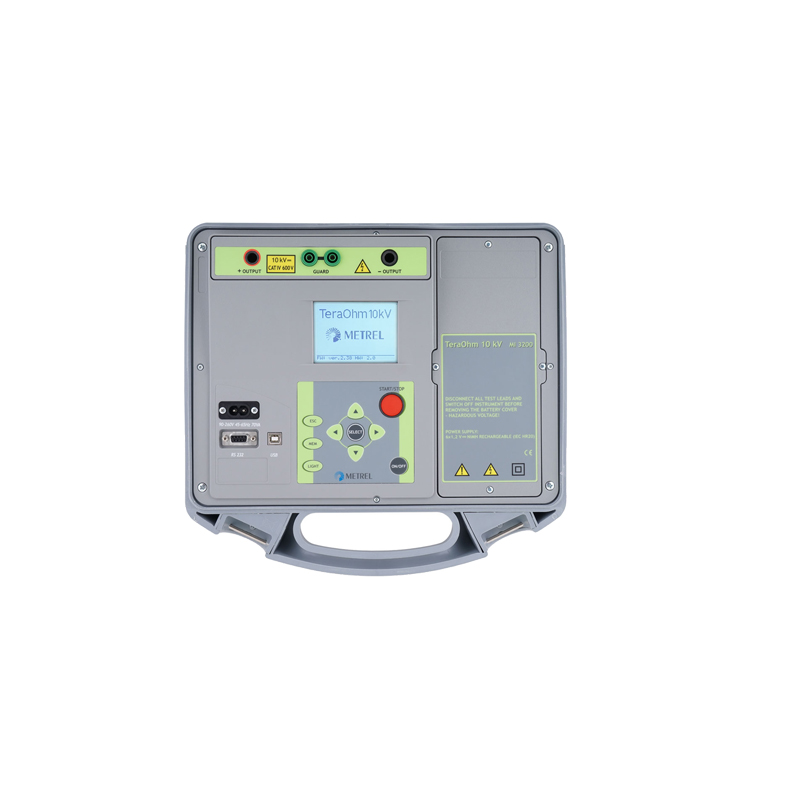

MI3200 10KV大功率高壓兆歐表是德國美翠METREL推出的一款將絕緣電阻測試與高壓測試功能合二為一的便攜式儀表。它歸屬于絕緣電阻測試儀類別，專門為大型超高壓電氣設備的絕緣預防性試驗而設計。儀器內部采用隔離的高壓輸出結構，配合用戶友好的個人計算機配套軟件，可通過RS232或USB通信端口與電腦進行數據交互。其絕緣電阻測量上限可達十太歐級別，直流試驗電壓在五百伏至一萬伏之間按每檔二十五伏步進調節，短路電流達到五毫安，能夠?qū)Ρ粶y對象施加穩定可靠的高壓信號。設備具備自動校準與容性負載自動放電功能，并擁有高抗干擾能力，防護等級滿足CAT IV六百伏要求。它采用帶背光矩陣式液晶屏顯示數字與條形圖結果，非易失性存儲器可保存一千組帶日期時間的測量數據。整機尺寸為三十六乘十六乘三十三厘米，含電池重量五點五千克，結構堅固耐用，適合在發電、供電以及高壓電氣制造等工業現場長期開展絕緣檢測工作。在日常的變電檢修與出廠試驗環節，這款儀表憑借穩定的高壓輸出能力與人性化的軟件交互，能夠顯著減少現場人工記錄工作量，讓絕緣數據管理更加規范有序，也便于建立長期可追溯的電子檔案。

MI3200 10KV高壓兆歐表的測量原理建立在直流高壓法基礎之上。儀器內部的高壓電源產生可調的直流試驗電壓，從被測絕緣體兩端施加后，依據歐姆定律測算流過的微弱泄漏電流，從而換算出絕緣電阻數值。其測試電壓在五百伏至一萬伏之間按二十五伏一檔連續可調，配合五毫安短路電流確保對容性負載有足夠驅動能力。測量系統具備自動校準功能，保障長期使用的準確度。測試結束后，設備會對容性負載執行自動放電，避免殘余電荷造成危險。儀器的測量范圍覆蓋絕緣電阻〇點〇一兆歐至十太歐、泄漏電流零至五毫安、交直流電壓零至六百伏、電容零至五十毫法。它還能計算極化指數、介質吸收比與介質放電測試，三者范圍均為〇至九十九點九，并以〇至一太歐的條形圖直觀呈現。耐壓測試電壓覆蓋五百伏至一萬伏，整機可由七點二伏鎳氫電池或九十至二百六十伏交流外接電源供電，整套流程由內部數字處理單元完成并實時顯示結果。得益于數字處理單元對微弱泄漏電流的精確采集，儀表即便面對長電纜與大容量容性負載，也能保持讀數平穩，從而為后續的絕緣趨勢分析提供扎實可靠的數據基礎與判斷依據。

MI3200 10KV高壓兆歐表在發電與電網行業具有廣泛應用?；鹆?、水力及新能源發電廠利用它對發電機定子與轉子繞組、廠用變壓器以及高壓電纜開展交接與預防性試驗。電網公司運維單位在變電站對主變壓器、開關柜與輸電線路開展絕緣巡檢，及時發現絕緣缺陷。高壓電氣制造企業將其用于產品出廠前的絕緣驗證。鐵路、石化、冶金等大型工礦企業也借助該儀表進行電機與電纜的定期維護，具體應用涵蓋旋轉式機器、生產裝配線定期測試以及絕緣故障處理分析。憑借一萬伏輸出與五毫安短路電流，以及CAT IV防護與一千組數據存儲能力，它能夠支撐各類高壓場景下的絕緣狀態評估、老化判定與故障排查工作，提升運維效率與供電可靠性，降低非計劃停運概率。隨著智能電網與狀態檢修理念的普及，具備大容量存儲與計算機接口的絕緣測試設備，正逐步成為運維單位標準化配置的重要一環，推動檢測工作向數字化方向轉型。

使用MI3200 10KV高壓兆歐表開展測試時，首先應確認被測設備已完全停電并可靠接地放電，斷開與其他回路的連接。將十千伏屏蔽測試導線按紅黑兩色接入對應端子，綠色guard保護導線長二米用于消除表面泄漏影響，并配合綠色鱷魚夾固定。開啟儀器后選擇所需的直流試驗電壓檔位，范圍在五百伏至一萬伏之間以二十五伏步進。啟動測量，設備自動輸出高壓并讀取絕緣電阻、極化指數與吸收比等參數，結果以數字與條形圖形式顯示在帶背光矩陣式液晶屏上，屏幕分辨率為一百六十乘一百一十六。儀器支持最大與最小極限值自動比較，并以可視及聲音報警提示是否超限。測試完成后自動對容性負載放電，數據經RS232或USB端口上傳至個人計算機配套軟件，由非易失存儲器最多保存一千組帶時間戳的結果供后續分析歸檔。規范的操作步驟配合自動放電與數據歸檔功能，使整個高壓測試過程更加安全高效，同時有效降低了因人為疏忽而導致的高壓觸電風險，提升了現場作業的整體可控性。
