高壓實驗室可把KAL9520作為局放檢測系統量值傳遞的標準源。日常對變壓器、GIS、電纜等試品的局放試驗前，先用它在試品回路注入已知電荷，校驗檢測儀的靈敏度和相位刻度，確保試驗數據可信。對電力電纜考核可啟用雙脈沖模式，驗證系統對連續局放的分辨；對科研則利用極性、相移與重復頻率的靈活組合構造特定波形。配合可選IEC 17025可溯源證書，實驗室能建立完整的局放校準檔案，滿足認可評審對量值溯源的要求。周期性用KAL9520復校，可及時發現檢測儀漂移，維持長期測量一致性。在實驗室間比對中，它也是保證各機構數據可比的重要傳遞工具。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

KAL9520適用于各類高壓設備局放檢測系統投用前與定期校準。實驗室對變壓器、GIS、電力電纜、避雷器、旋轉電機、中高壓開關柜做局放試驗前，需用它向試品注入已知電荷，校驗檢測儀的靈敏度和刻度是否準確；電力電纜尤其適合利用其雙脈沖測試模式，驗證系統在連續局放下的響應。研發試驗中，它提供可控極性、相位與重復頻率的標準脈沖，便于研究算法與抗干擾。按照量值溯源要求，局放系統在周期檢定或檢修后都應以KAL9520復校，確保歷次試驗數據可比。它是局放計量鏈條中不可或缺的標準信號源，也是實驗室認可評審關注的關鍵溯源設備之一。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

KAL9520的設計性能超越局部放電校準儀通用要求，明確遵循IEC 60270:2000及修訂案AMD1:2015標準，脈沖重復頻率等限值即依此設定。其放電量程、注入電容適配與脈沖參數均圍繞該標準對校準脈沖的規定展開，頻域響應覆蓋并超出標準帶寬。設備還可選配IEC 17025可溯源校準證書，IEC 17025是檢測與校準實驗室能力通用要求，意味著給出的標準電荷量具有可溯源的計量學置信度。用戶在計量評審或實驗室認可時，可憑此證書證明局放校準鏈條的合規。日常使用仍應按IEC 60270的校準方法連接注入電容并讀取對應量程，確保量值傳遞過程規范、可追溯。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

使用KAL9520時應注意：注入電容必須選用標準值且連接可靠，量程與電容對應表要嚴格對照，錯選會導致電荷量計算偏差；校準在斷電或低壓回路進行，避免高壓串入校準器損壞階躍發生器；脈沖極性、相移與重復頻率按被標系統的測量頻帶設定，盲目拉滿可能超出檢測儀線性區；設備內置鋰電池，出工前充滿，充電器輸入100至240伏、40至70赫茲；觸屏機身120×200×42毫米、重0.8千克，避免摔碰與受潮。長期存放應定期充電，并按周期送檢獲取IEC 17025可溯源證書，保證標準脈沖的準確性。搬運時建議使用原廠包裝，防止觸屏與光纖接口在顛簸中受損影響現場使用。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

KAL9520基于階躍電壓法產生標準校準電荷。其內部高壓階躍發生器輸出極陡的脈沖（上升時間10%至90%幅值區間≤20納秒，階躍持續≥5微秒），通過已知的標準注入電容在被試回路兩端注入確定的電荷量Q=C×U。由于放電量程與注入電容嚴格對應（如1皮法對應0.1至200皮庫侖、100皮法對應2.1至20納庫侖），局部放電檢測儀測得的響應便可反推其靈敏度與刻度。脈沖在頻域內保持平坦響應，覆蓋遠超IEC 60270規定的測量頻帶，配合雙極性、雙脈沖與0至360度相移，使校準波形貼近真實局放信號，從而準確標定檢測系統的幅值與相位特性。這種方法是國際公認的局放量值傳遞基準。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

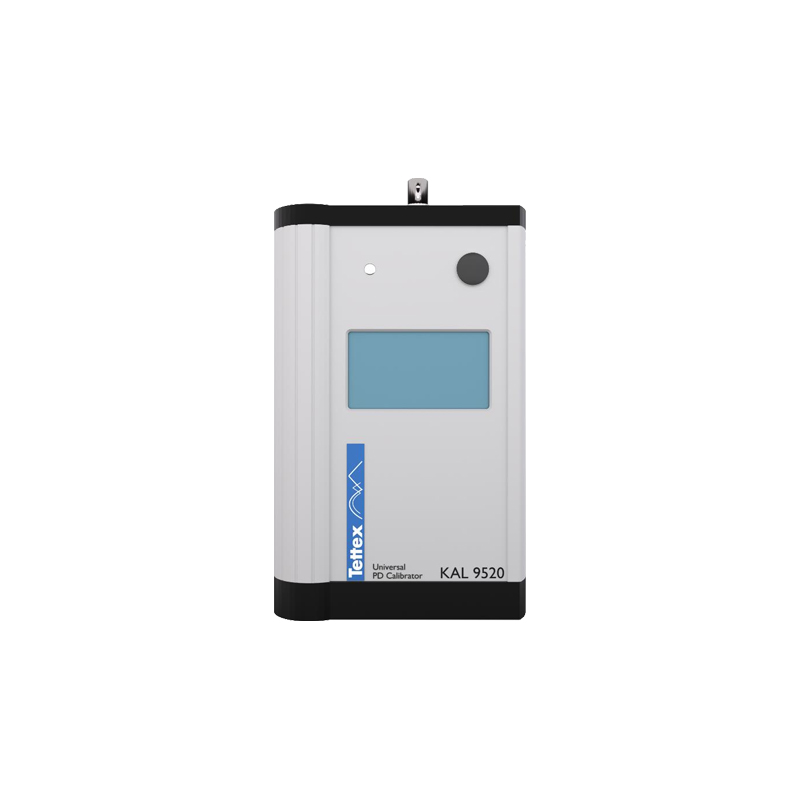

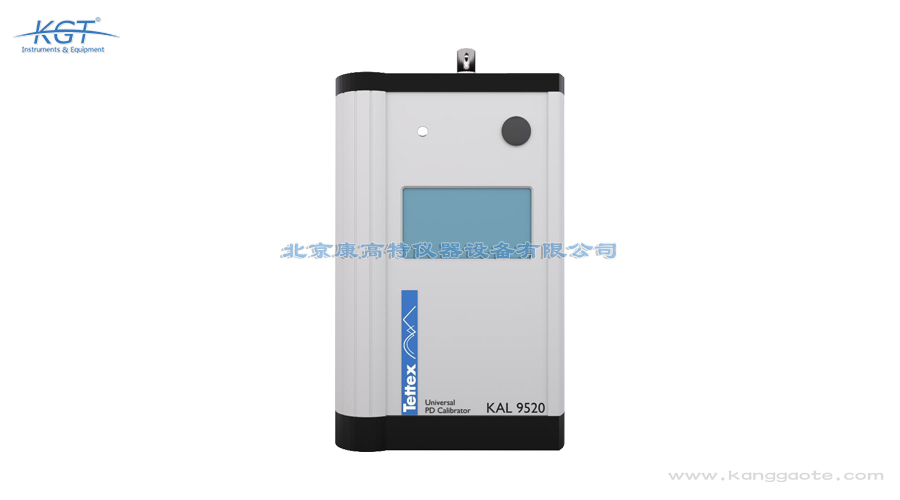

瑞士HAEFELY（哈弗萊）KAL9520高精度局部放電校準器是專門用于標定局部放電檢測系統的小型便攜儀器。它內置高壓階躍發生器，可輸出標準放電校準脈沖，配合極小注入電容使用，放電量程覆蓋100飛庫侖至50納庫侖，測量誤差最高±5%。設備支持單脈沖、雙脈沖、正負及雙極性輸出，相位可在0至360度間以1度步長調節，并具備工頻光同步與內部時鐘雙同步模式。手持觸屏機身內置可充鋰電池，重僅0.8千克，可選IEC 17025可溯源校準證書，廣泛用于變壓器、GIS、電纜、避雷器、電機及開關柜等高壓設備局放系統的標定與科研測試。其便攜性與高精度，使它成為現場與實驗室局放計量均適用的標準信號源。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

KAL9520的突出優勢是雙脈沖與寬適應性。普通校準器多只輸出單極性單脈沖，而KAL9520支持單脈沖、雙脈沖、正極、負極及雙極性輸出，雙脈沖間隔可在200納秒至500微秒調節，能模擬電纜等設備上連續發生的局放，驗證檢測系統對密集放電的區分能力。其量程100飛庫侖至50納庫侖、適配1至200皮法極小注入電容，覆蓋從微量到大幅值；脈沖上升≤20納秒、頻域平坦，超出IEC 60270基本帶寬。再加上0至360度相移、每工頻1至12脈沖或內部0.1至600赫茲重復頻率，靈活性遠超傳統校準器，特別適合現代寬頻數字局放儀標定。對科研用戶而言，這種參數自由度幾乎是不可或缺的。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

KAL9520采用雙同步模式保障脈沖與工頻對齊且抗干擾。光同步模式利用50/60赫茲光信號觸發，使校準脈沖精確落在工頻周期的指定相位（0至360度可調、步長1度），與真實局放隨相位的分布一致，避免隨機觸發帶來的相位誤差；內部時鐘同步則提供0.1至600赫茲自由重復頻率，便于離線研究。脈沖本身上升≤20納秒、寬度≤150納秒，頻譜集中且平坦，不易被檢測系統誤判為噪聲。由于是標準注入電荷法，結果只取決于注入電容與階躍電壓，不受外部電磁環境漂移影響，使不同現場、不同儀器的標定具有一致可比性。光同步還天然隔離了高壓區的電氣干擾，提升觸發可靠性。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

KAL9520以注入電荷量作為標準，放電量誤差為±5%或±1皮庫侖，取兩者中較大值，即小量程時以±1皮庫侖為限、大量程時以±5%為限。實際電荷由所選注入電容與脈沖幅度決定，設備給出對應表：1皮法對應0.1至200皮庫侖、10皮法對應201皮庫侖至2納庫侖、100皮法對應2.1至20納庫侖、200皮法對應20.1至50納庫侖；雙脈沖或雙極性模式適用的注入電容范圍更窄（如1皮法僅0.1至6皮庫侖）。校準時先據目標量程選電容，再看檢測儀響應是否落在標準值±誤差帶內，超差說明檢測儀刻度或靈敏度需調整。記錄時應同時寫明所用注入電容與模式，便于結果復現與審核。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。

校準操作可按步驟進行：先在被試回路兩端并聯已知的標準注入電容（1至200皮法，依目標量程選擇，如100皮法對應2.1至20納庫侖），將KAL9520的香蕉插頭接入該電容兩端；在觸屏上設定極性（正、負或雙極性）、放電量與脈沖模式，如需模擬工頻局放則選光同步并設0至360度相移；啟動輸出，局部放電檢測儀應顯示出與注入電荷對應的響應；記錄檢測儀讀數與標準值，計算偏差是否在±5%或±1皮庫侖（取較大值）范圍內；對電纜等可開啟雙脈沖模式驗證連續放電響應。完成后保存校準數據，必要時出具含IEC 17025證書的校準報告。校準前確認試品已斷電并充分放電，防止殘余電荷干擾讀數。該校準器便攜。標準脈沖精準。適合局放標定。雙脈沖有優勢。量程覆蓋很寬。同步方式靈活。適合電纜測試。適合變壓器用。便于現場校準。溯源能力可靠。符合相關標準。適合科研使用。操作觸屏簡便。結果穩定可信。適合計量機構。提升標定效率。適配多種設備。安全防護到位。
