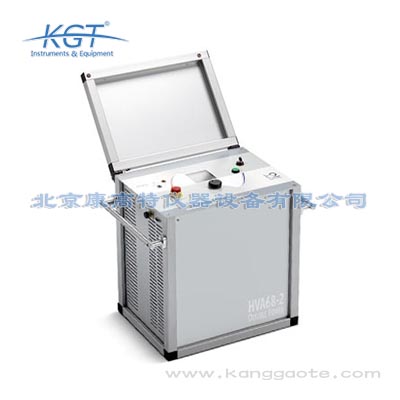

奧地利B2公司推出的HVA68-2是一臺超低頻高壓檢測裝置，主要用于中壓電纜的現場耐壓試驗與絕緣診斷。它通過對電纜施加超低頻交流高壓，檢驗絕緣層能否承受運行電壓，從而及早發現潛在缺陷。設備覆蓋三十五千伏及以下的交聯聚乙烯與油浸紙絕緣電纜，也兼容開關柜與真空瓶類設備的測試。相比龐大笨重的傳統工頻耐壓車，它體積小、重量輕，可隨工程車帶到工地現場使用，是電網、電廠與軌道交通運維中做電纜交接和預防性試驗的常用裝備。HVA68-2把高壓發生與測量集成于一體，現場無需外接計算機即可完成整套檢測流程。約五十七公斤的機身重量，讓單人也能把它搬上工程車并靈活轉場。把實驗室級別的高壓試驗搬到了戶外的電纜溝旁，這是它最實在的工程價值。對于運維單位來說，能在有限停電窗口內快速完成耐壓，意味著更高的作業效率。輕量化并不以犧牲輸出為代價，四十八千伏的額定電壓足以覆蓋多數中壓電纜。便攜與高壓兼得，正是這一類設備被現場廣泛采用的根本原因。

過去直流耐壓因設備簡單曾被大量使用，但直流會在交聯聚乙烯電纜內部留下空間電荷，反而可能損傷絕緣，因此現行做法更推薦超低頻交流。HVA68-2采用超低頻正弦交流，不會在電纜中積累有害的空間電荷，對交聯聚乙烯絕緣更友好，結論也更接近真實運行工況。若現場還需要評估絕緣的整體老化與受潮，可在HVA68-2基礎上選配介損診斷與局部放電診斷模塊，做更深入的絕緣評估。直流耐壓只適合特定老舊油紙電纜或作為臨時手段，對主流交聯聚乙烯電纜已不再是首選。選擇時應結合電纜類型、交接或運維目的以及是否要附加載波診斷來綜合判斷。交流耐壓更貼近實際電場方向，發現缺陷的能力也更全面。空間電荷問題讓直流法在交聯電纜上漸漸失寵，這是行業共識。若要順帶看介損與局放，超低頻交流路線幾乎是唯一現實選擇。把試驗?zāi)康南肭宄x型的糾結也就自然消失了。配置論證時還應核對所需的輸出頻率與負載電容是否匹配現場電纜長度。

它最適合三十五千伏及以下交聯聚乙烯電纜與油浸紙絕緣電纜的交接驗收和周期性運維試驗。新敷設電纜在投運前做超低頻耐壓，可排查敷設過程造成的絕緣損傷；在網運行電纜定期耐壓，則能跟蹤絕緣老化趨勢。除了主絕緣耐壓，它還支持外護套試驗與護套故障定位，對帶缺陷的電纜外皮做高壓脈沖定位，配合接地故障定位器找到破損點。風電場、光伏電站、軌道交通等工況分散且現場取電不便的場所，尤其看重它的干性系統與便攜特性。開關柜與真空瓶的絕緣檢測也在其能力范圍內，使一臺設備能覆蓋多種現場高壓任務。電纜交接試驗關系到投運后的長期可靠，不容有半點馬虎。運維期耐壓則是把隱患擋在停電事故之前的常規動作。護套破損看似小事，放任卻可能發展為進水與大面積絕緣劣化。把多種高壓測試收斂到一臺設備上，減少了現場攜帶與學習的負擔。嚴苛工況下仍能穩定輸出，正是它被一線隊伍信任的底氣。

高壓試驗首要的是隔離與放電，接線前后都應對電纜充分放電，并設置警戒與監護，防止他人誤入帶電區。HVA68-2內置兩套彼此獨立的接地放電裝置，即電子與機械雙重保護的雙放電系統，即便主控失靈也能把殘余電荷泄放，操作人員應確認該功能處于可用狀態。設備還帶有十二千伏的回授保護，對來自電纜的反饋過電壓提供防護，試驗中不要短接或屏蔽該回路。由于它是干性系統、不含充油組件，日常無需換油維護，但仍應避免在超出運行溫濕度范圍的環境中長期作業。每步操作堅持先放電后接線、先接地后拆線，是把風險鎖死在源頭的基本紀律。雙重放電設計是最后一道保命屏障，理解它才能用得安心。回授保護針對的是電纜反向送來的過電壓，絕不是可有可無的擺設。環境超限會悄悄拉低可靠性，現場條件要提前評估。穩字當頭，方能少出錯、更不出錯，結果才牢靠。把安全動作變成肌肉記憶，高壓現場才有真正的從容。

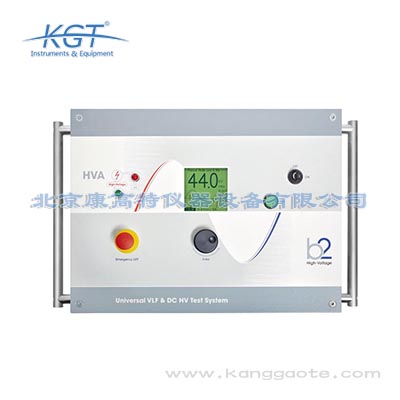

設備通過實時示波器顯示輸出電壓波形，正常應為平滑對稱的正弦波；若出現畸變或塌陷，往往提示接線松動、負載異常或電纜存在嚴重缺陷。它數字測量電壓與電流的真有效值及峰值，并給出電容、電阻、時間與閃絡電壓等結果，幫助判斷電纜的整體絕緣狀態。對于絕緣介于合格與不合格之間的臨界情況，可加裝介損診斷或局部放電診斷模塊，進一步看介損角與局放水平，區分是整體老化還是局部缺陷。把歷次耐壓的波形與數值縱向?qū)Ρ龋葐未谓Y(jié)論更能暴露漸進性劣化趨勢。讀懂這些信號，才能使耐壓從合格與否的簡單判定，升級為絕緣健康管理的依據。波形是最直觀的體檢報告，異常形狀本身就是線索。閃絡電壓記錄了電纜在極限下的表現，是重要判據。臨界結果別輕易放過，附加載波診斷往往能說清到底是哪兒出了問題。縱向?qū)Ρ葰v史曲線，才是真正讀懂設備老化的正確方式。把數據沉淀下來，預防性決策才有了可依靠的抓手。

HVA68-2的電纜檢測能力依據國際主流標準設計，覆蓋CENELEC HD 620與HD 621、IEEE 400.2-2004以及IEC 60502-2:2014等規范。這些標準規定了中壓電纜超低頻耐壓的試驗電壓、加壓時間與判據，使不同單位、不同地區做出的試驗結果具有可比性。設備支持可編程檢測序列，可把標準要求的升壓步驟、保壓時長固化到程序里，減少人為操作的隨意性。現場應依據所在電網的試驗規程選擇對應的電壓等級與持續時間，并把結果納入試驗記錄。按統一標準執行，既能保證結論站得住，也便于在驗收與審計時提供可追溯的依據。標準的核心，是把看不見的絕緣裕度變成可量化、可比對的數據。遵循同一把尺子，不同班組的結果才談得上橫向比較。可編程序列讓標準從紙面落到了每一次自動執行的加壓曲線上。規范的試驗電壓與保壓時間，是結論可信的前提。偏離標準意味著結論可能既不被認可也無法追責，因此必須嚴格對照?qǐng)?zhí)行。

先在電纜兩端做好安全措施并充分放電，確認被試相與其他相及接地隔離后連接高壓電纜。將HVA68-2的高壓線接到被試相，接地線可靠接入接地樁，檢查無誤后開機選擇預設的檢測序列。設備按程序自動升壓到規定電壓并保持，期間實時用示波器顯示輸出電壓波形，并測量電壓、電流的真有效值以及電容、電阻等參數。試驗中出現擊穿時，儀器會記錄閃絡電壓并自動觸發保護；結束后通過雙放電裝置將電纜殘余電荷放盡。全部記錄可暫存于設備內，事后用U盤導出，在電腦上用b2 Control Center軟件生成報告。規范接線是安全與數據可信的共同起點，任何疏忽都會被放大。加壓過程中緊盯波形，能第一時間察覺異常抖動。自動放電環節絕不能省，它保護的是人與設備兩方面的安全。把每次試驗的曲線和數值留檔，才是可追溯管理的真正落地。流程固化之后，新人也能交出接近老師傅水準的試驗結果。

HVA68-2輸出純正弦波電壓，并且在整個負載范圍內不受負載大小影響，這意味著無論電纜長短、電容大小，加到絕緣上的波形都保持一致，試驗結論更具代表性。干性系統指設備內部不含需要加注絕緣油的組件，因此沒有漏油、換油與油質老化的煩惱，維護工作量顯著減少。由于不依賴油散熱，它可以不受限制地連續工作，適合一日內連續做多段電纜的長時間耐壓。輕量緊湊的機身配合牢固耐用的高壓連接器，使不同長度的高壓電纜可快速更換，轉場與升級診斷系統也很方便。這些設計共同換來了現場高可用與低運維的雙重好處，是它區別于老舊油浸式設備的關鍵。波形不受負載影響，等于把變量從試驗中剔除，結論更干凈。免維護的干性結構，讓現場隊伍少了一件要操心的后勤雜事。連續工作不被限時，對趕工期的交接試驗尤為關鍵。快速換線設計把轉場時間壓到了最低，一天能多測幾段。把可靠性藏在結構里，用戶感受到的只是省心。

中壓電纜本質上是大電容負載，若用工頻五十赫茲做耐壓，所需試驗變壓器容量極大，設備會非常笨重難以搬運。超低頻把頻率降到零點零一到零點一赫茲，電容電流隨之大幅下降，于是用很小的功率就能給長電纜施加規定的高壓。HVA68-2輸出純正弦波，且在整個負載范圍內不受負載大小影響，波形質量穩定，更貼近電纜實際運行時的電氣應力。設備支持自動頻率調節，默認零點一赫茲，并可根據電纜電容自動選頻，使測試既省力又可靠。這種低頻正弦加壓方式，已被電力行業普遍接受為現場電纜交接與預防性試驗的成熟手段。頻率越低，對同一電纜所需的電源容量越小，這正是它能在現場取代工頻車的物理基礎。純正弦波避免了方波帶來的電荷注入爭議，結論更被各方認可。把頻率壓到極低，等于把所需功率也壓到了可便攜的程度。現場試驗最怕設備搬不動，超低頻恰好解決了這個難題。理解這條原理，才能明白為什么戶外電纜耐壓幾乎都轉向了超低頻路線。

風電場與光伏電站的集電電纜多分布在偏遠、分散且現場取電不便的區域，HVA68-2的電池友好與干性系統正好適配這類嚴苛工況，可隨檢修車巡回作業。軌道交通的沿線電纜同樣需要周期性耐壓，設備輕量、可快速轉場的特性，能貼合天窗點內的緊湊作業節奏。在電網與電廠，它用于新線路交接驗收和在運電纜的預防試驗，及早排除絕緣隱患，保障供電可靠。配合可選的介損與局放診斷，還能在耐壓同時做絕緣老化評估，為狀態檢修提供數據。把高壓試驗?zāi)芰ο鲁恋揭痪€現場，減少了設備往返實驗室的成本，也縮短了缺陷處置的響應時間。偏遠場站最怕設備嬌氣，耐候與便攜才是硬指標。天窗點時間緊，轉場快就意味著能多完成幾段。狀態檢修離不開數據，而數據正來自一次次現場耐壓。把試驗搬到缺陷發生地附近，是運維效率的真實躍升。現場即戰場，設備的魯棒性決定了它能幫上多少忙。
