HiAS 744沖擊測量分析儀的設計與判定符合多項國際與行業標準。其整機系統精度依據IEC 61083-1:2001與IEC 61083-2:2013關于沖擊測量儀的規定進行評定，同時設備的研發也滿足IEC、CIGRE、IEEE相關高壓試驗標準要求。系統精度適用范圍覆蓋全輸入量程正負5至正負2000伏峰值及整個工作溫度區間，對全波雷電沖擊峰值電壓、波前截尾雷電沖擊峰值電壓以及時間參數的允許誤差均有明確分級。參考級744-REF更通過EN/ISO 17025實驗室校準，使測量溯源性更強。用戶在出具試驗報告時，應引用對應的標準條款，并確認儀器在校準有效期內，以保證結論被監管機構與驗收方認可，使現場快速測量真正服務于量值準確的目標。需要指出的是，標準符合性只是儀器可靠工作的基礎，現場仍應依據國家與行業高壓試驗規范開展作業，并按規定周期送計量機構檢定。只有在校準有效期內且外觀與功能正常的儀表，其讀數才可作為驗收依據。定期對儀器進行期間核查，有助于及時發現性能漂移，保障沖擊試驗數據的科學性與公信力，這也是量值溯源落地的必要環節，使試驗結論經得起監管與客戶的雙重審視。

操作HiAS 744沖擊測量分析儀需注意安全與接線。儀器雖經光電隔離保護，但高壓試驗區的前端模塊仍處高電位，接線與拆線須在確認被試設備停電、放電并符合高壓規程后進行。輸入側內置過壓保護為3000伏峰值，并可通過6000伏峰值的沖擊耐壓試驗，但接線仍應避免超出量程的過電壓。輸入阻抗默認2兆歐并聯10皮法，測量長電纜或匹配回路時可切換75歐終端。工作環境溫度5至50攝氏度、濕度5%至90%無凝露，超出可能影響精度。供電為90至264伏交流，須使用帶過壓保護的市電延長線。操作人員應做好絕緣與監護，防止誤入帶電區域，做到既用好儀器又保護好自身，使試驗工作安全可控。若發現顯示異常、觸發失效或讀數長時間無變化，應停止使用并核查接線與量程。操作人員還應接受基本高壓試驗培訓，理解沖擊參數限值概念，做到既用好儀器又保護好自身，使試驗工作安全可控。長期保管時應置于干燥通風處，避免潮濕與高溫加速器件老化，并定期通電檢查光纖鏈路與備份狀態，確保設備隨時處于可用狀態。

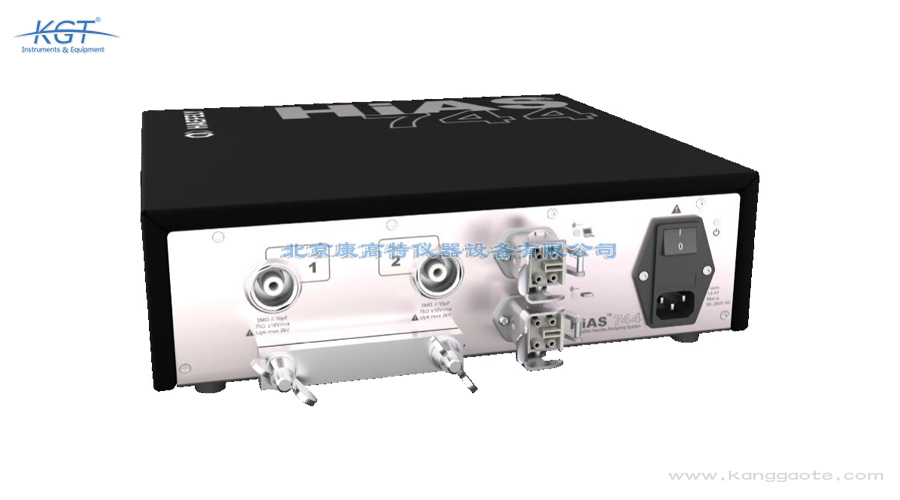

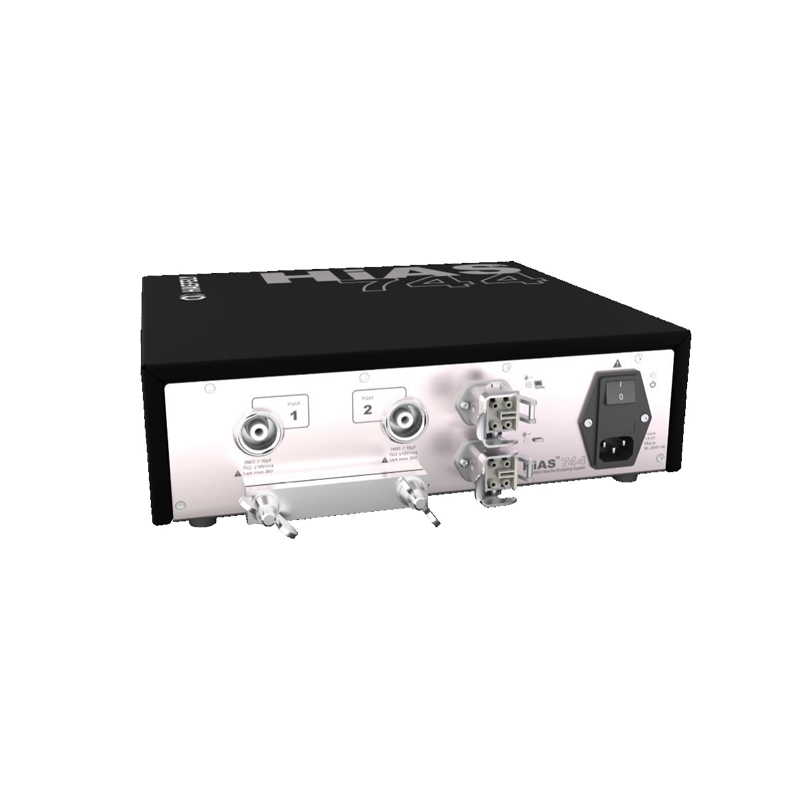

瑞士HAEFELY HiAS 744系列沖擊測量分析儀是哈弗萊公司面向高壓設備沖擊試驗開發的高性能瞬態波形采集與分析儀器，用于測量并記錄雷電沖擊與操作沖擊下的電壓波形，進而按標準提取峰值電壓與時間參數。該系列包含標準版HiAS 744、增強型HiAS 744-S與參考級HiAS 744-REF三種配置，最高支持16位幅值分辨率、250兆采樣每秒的采樣速率與不低于100兆赫的模擬帶寬，存儲深度達2兆采樣點。設備出廠標配原廠校準證書，并配套HiASTM專用分析軟件，可兼容舊版數據文件進行趨勢比對。其前端采用光電隔離設計，使控制室與高壓試驗區完全電氣隔離，既保障操作人員安全，又消除地環路干擾，是超高壓設備絕緣試驗中的關鍵測量環節。對于變壓器、避雷器、GIS等設備的型式試驗與交接試驗，準確獲取沖擊波形參數直接關系到產品能否通過標準考核，掌握HiAS 744的適用范圍有助于試驗人員規范開展沖擊測量。

HiAS 744沖擊測量分析儀通過多重設計抑制高壓試驗干擾。其最關鍵的是前端光電隔離，控制室與高壓區之間以雙路光纖傳輸信號，徹底切斷地環路，消除共模干擾與地電位抬升對測量的影響，同時保障人員安全。在信號鏈路層面，儀器提供五階貝塞爾低通濾波器，檔位可在關閉、1、3、10、30兆赫之間切換，用于抑制陡波前引入的高頻振蕩與空間輻射噪聲。高輸入阻抗與屏蔽光纖線纜進一步降低耦合。實際試驗中，應根據波形特征合理設置濾波檔位與觸發閾值，并在疑有干擾時復測比對，確保捕獲的波形真實反映被試設備響應而非外界噪聲。科學的判別流程能避免誤判，使沖擊測量結果經得起復核與溯源。科學的判別流程能避免誤判帶來的不必要返工。現場還應盡量避免在強輻射源附近布置非屏蔽線纜，并在異常時復測比對，必要時調整濾波檔位后重新評估，確保結論真實可靠。理解光電隔離與濾波的作用機理，能幫助操作人員正確布置并合理解讀HiAS 744給出的波形，使高壓試驗測量經得起后續復核與標準化驗收。

HiAS 744測得的沖擊結果主要包含峰值電壓與時間參數兩類。峰值電壓指全波或截尾雷電沖擊、操作沖擊的幅值，應與標準規定的試驗電壓及允許偏差比較，判定是否達標；時間參數包括波前時間T1、峰值時間Tp、截尾時間Tc與半峰值時間T2，用于刻畫波形形狀是否符合1.2/50微秒雷電沖擊或操作沖擊的波前、半峰值要求。系統對峰值電壓精度最高可達正負0.7%，時間參數約正負1.8%。判讀時應結合標準允差，關注波形是否出現過沖、振蕩或截尾異常，并參考HiASTM給出的數值與歷史數據趨勢，發現明顯偏離應檢查分壓器、接線或干擾因素后重測，將儀器提示作為啟動進一步核查的依據而非孤立結論。操作人員面對異常波形應保持冷靜，按預案處置。建議結合歷史數據與相關標準要求確定判定閾值并定期復核，將儀器數據作為啟動進一步核查的信號而非最終結論。對于持續超差或明顯異常的沖擊波形，應標記為重點關注對象，安排復查或返廠計量，避免帶病運行，防患于未然，保障高壓試驗量值可靠與設備安全，切實守住絕緣診斷底線。

HiAS 744系列三款型號在精度與定位上梯度分明。標準版HiAS 744幅值分辨率11位、采樣最高125兆采樣每秒、帶寬不低于50兆赫，系統對全波雷電沖擊峰值電壓精度為正負1.5%；增強型HiAS 744-S提升至16位分辨率、250兆采樣每秒、帶寬不低于100兆赫，峰值精度提高到正負1%，并具備更高的直流測量精度；參考級HiAS 744-REF則在744-S硬件基礎上提供正負0.7%的峰值電壓精度與正負1.8%的時間參數精度，且由EN/ISO 17025實驗室校準，適合作為計量標準或高精度比對。用戶應依據試驗等級、精度要求與預算，在三者間合理選擇，兼顧性能與經濟性，避免因精度不足影響結論或被過度配置造成浪費。選型時還應考慮通道需求：單臺主機提供1或2個輸入通道，多臺主機級聯可擴展至4通道，便于同時測量多路信號或?qū)Ρ炔煌謮浩鳌Ｈ粼囼?yàn)涉及長電纜或需更高時間分辨率，744-S與744-REF的更高帶寬與更短上升沿響應更具優勢。對于承擔計量比對或作為上級標準的實驗室，744-REF的ISO 17025校準與最高精度是必要配置。綜合來看，標準版滿足常規驗收，增強與參考級則面向高精度與溯源要

使用HiAS 744進行雷電沖擊測量的標準流程為：第一步，將儀器置于控制室，通過光纖鏈路與高壓區的前端采集模塊連接，利用光電隔離保障安全；第二步，用LEMO 4S線纜把儀器輸入接到分壓器低壓臂，并按分壓比選擇合適的輸入量程；第三步，在HiASTM軟件中設置觸發方式，可選內部斜率、電平或自動觸發，并視需要開啟五階貝塞爾低通濾波抑制高頻噪聲；第四步，施加沖擊，儀器捕獲波形并存儲；第五步，軟件自動提取峰值電壓、波前時間T1、半峰值時間T2等參數；第六步，核對結果并生成報告。測量結束規范關機，整理光纖與線纜。規范的接線與記錄流程為數據有效性提供保障，也使每次試驗結果可追溯，支撐跨時段研判。為獲得可信數據，測量時應保持分壓器與儀器處于穩定狀態，避免在測量過程中改動接線，尤其在懷疑異常波形時應放慢并重復測量。每次任務結束后應在臺賬中登記測量位置與讀數，便于后續趨勢分析與溯源，使試驗結果在需要時可作為可審查的記錄支撐跨時段研判，提升整體數據管理質量與可追溯水平。

在大型電力變壓器、避雷器、GIS組合電器、互感器及交直流電纜的沖擊耐壓試驗中，HiAS 744沖擊測量分析儀是記錄與評判沖擊波形的核心設備。當試驗回路施加1.2/50微秒雷電沖擊或操作沖擊時，儀器通過分壓器采集低壓側信號，實時保存全波、截尾雷電沖擊的峰值電壓，以及波前時間、半峰值時間等關鍵時間參數。由于采用光電隔離的光纖鏈路，控制室的操作人員可在遠離高壓試驗區的安全位置完成測量與監控，特別適合超高壓、特高壓試驗大廳等電磁環境惡劣的場合。試驗結束后可借助HiASTM軟件導出報告，與歷史數據比對，支撐型式試驗與交接驗收的結論判定。實際作業中建議將儀器納入設備周期試驗計劃，結合臺賬記錄每次實測波形與參數。對于運行年限較長、經過多次檢修的設備，建議在每輪狀態評價中安排沖擊試驗與HiAS 744測量，以便及時發現絕緣特性緩慢劣化的隱患。相比將設備送外協實驗室，就地測量能大幅縮短停電窗口，減少用戶停電時間，也更利于建立同批次設備的波形退化檔案，提升預防性維護水平與決策科學性。

HiAS 744沖擊測量分析儀的工作原理是基于高速數據采集的瞬態波形記錄。被測沖擊電壓經分壓器衰減后送入儀器的LEMO 4S輸入接口，前端以2兆歐并聯10皮法的高輸入阻抗接收信號，由模數轉換器以最高250兆采樣每秒、16位分辨率對波形進行數字化，并利用2兆采樣點的存儲深度完整保存單次沖擊過程。儀器支持內部斜率觸發、電平觸發與自動觸發，確保在瞬態沖擊到來時精準捕獲。上升沿響應時間短至3.5納秒，配合不低于100兆赫的帶寬，可真實還原波前陡峭的雷電沖擊波形，再通過HiASTM軟件按標準算法計算峰值與各項時間參數。理解這一采集機理，有助于正確設置輸入阻抗、觸發方式與量程，使測得的波形既完整又真實，為后續按標準判讀提供可靠的數據基礎。在實際使用中，應保持與被試分壓器一致的真實接線方式，因?yàn)槿魏胃淖兌紩从吃诓杉ㄐ沃小２僮魅藛T應認識到HiAS 744捕獲的是當前工況下的真實瞬態，這正是它作為高壓試驗測量工具的價值所在，其數字化波形比模擬記錄更便于存檔與復核，也利于異地專家會診與長期質量追蹤。

HiAS 744沖擊測量分析儀憑借高精度與光電隔離特性，廣泛應用于高壓與電力設備領域。在超高壓、特高壓電網設備的型式與交接試驗中，它用于變壓器、避雷器、斷路器、GIS組合電器的雷電與操作沖擊測量；在交直流電纜、輸電導線束的耐壓試驗中，負責記錄沖擊響應并評判絕緣裕度；在互感器與套管等元件試驗中，也承擔波形采集任務。得益于約6公斤的輕量機身、34.2乘31.5乘8.6厘米緊湊尺寸與光纖遠距離傳輸，該儀器既適合固定試驗大廳，也便于現場移動部署。將HiAS 744納入高壓試驗量值體系，可顯著提升沖擊測量的準確性與可追溯性，與標準裝置形成多層次防線，筑牢高壓試驗數據可靠的基礎。對于不同行業用戶，依據自身試驗特征制定測量頻次與記錄要求，才能最大限度發揮該儀器的精度與隔離優勢。把現場沖擊測量嵌入既有試驗管理流程，可讓波形采集從偶發動作變?yōu)槌B(tài)能力，與固定標準裝置形成多層次防線，筑牢高壓試驗數據可靠的基石，提升整體絕緣診斷水平與設備健康管控能力。
