選擇取決于試驗復雜度與現場條件。對于只需校驗單相繼電器或簡單過流保護的輕量任務，便攜式小儀器已夠用；而 FREJA409 這類系統適合需要做多相、差動、距離、方向等復雜保護的全功能試驗，能同時輸出多路電流電壓并施加故障模型。若現場經常要整組傳動、做諧波疊加或模擬轉換性故障，系統化測試儀的模板與自動化能力會明顯提高效率。配置前還應核對所需輸出相數、電流電壓額定值與精度等級，匹配被測保護的接線方式。如果班組主要面對老舊電磁型繼電器，功能簡單的儀器更輕便經濟；但若要兼顧微機保護的整組傳動與邏輯驗證，則應優先選擇像 FREJA409 這樣具備完整軟件生態與豐富測試模板的系統，避免后期功能不足。同時要考慮設備重量與便攜性，頻繁上山下溝的巡維場景對輕量化同樣有現實而迫切的需求。選型得當才能真正做到物盡其用。

繼電保護測試的本質是用標準源去激勵被測保護裝置。FREJA409 內部生成多相電流與電壓輸出，按照選定的試驗類型施加到保護裝置的采樣端，同時采集裝置的動作接點、開入量或通信報文。軟件把預期的動作曲線與實際響應進行對比，計算出動作值、返回值和動作時間。例如做過流試驗時，輸出電流從零平滑上升至保護跳閘，記錄跳閘瞬間對應的電流即為動作值。整個過程由軟件自動步進與判跳，減少了人工讀表帶來的誤差。在差動試驗里，它會向兩側電流回路施加幅值與相位可控的電流，驗證比率制動特性曲線；在距離保護試驗中，則通過故障前、故障中、故障后的電壓電流序列模擬短路，檢驗阻抗動作邊界是否準確。理解這一原理有助于在現場遇到異常動作時，快速判斷是儀器問題還是保護本身特性偏差，少走彎路。這類原理認知對現場排故很有參考價值。

首先核對定值單并在軟件中選擇過流試驗?zāi)０?，把輸出電流線串入保護電流回路、電壓線接入對應端子，確認接線無誤后開機熱機。接著設置起始電流、步長與終止值，啟動自動升流，裝置記錄保護動作瞬間的電流與動作時間。試驗結束后保存動作值、返回值與動作時間曲線，與定值單比對并生成報告。整個過程由軟件控制升降與判跳，人員主要負責接線、核對與結果確認，顯著降低了傳統手動加量的勞動強度與讀數誤差。對于三相或多段式保護，軟件可依次執行各段定值掃描并自動匯總結果，省去逐段手動設置的繁瑣。試驗數據可導出為結構化文件，直接并入單位的繼保校驗管理系統，實現從現場到臺賬的無縫銜接。自動匯總還能標記超出允許偏差的項目，提醒試驗人員重點復核，從而提升一次校驗的合格率。由此形成從現場到管理的閉環。

報告通常給出動作值、返回值和動作時間三項核心數據。動作值是保護開始跳閘時對應的電氣量，應與定值單一致且在規程允許偏差內；返回值是故障量下降到保護復歸的數值，二者之差反映返回的靈敏度。動作時間指從施加故障量到保護出口的間隔，對快速保護尤為重要。若動作值偏離整定過多，應檢查接線、變比設置或互感器極性；若時間異常，需核對計時方式與軟件判跳邏輯，必要時復測以排除偶然干擾。當動作值與整定值偏差偏大時，還應核查互感器變比、軟件中設置的額定參數與實際是否一致，以及接線極性是否正確，這些人為因素常比儀器誤差更常見，是現場排查的首選方向。養成先看報告趨勢、再下結論的習慣，能讓隱性缺陷在演變成事故之前被及時發現并處理。關注趨勢往往比單點更說明問題。這應形成常態制度。

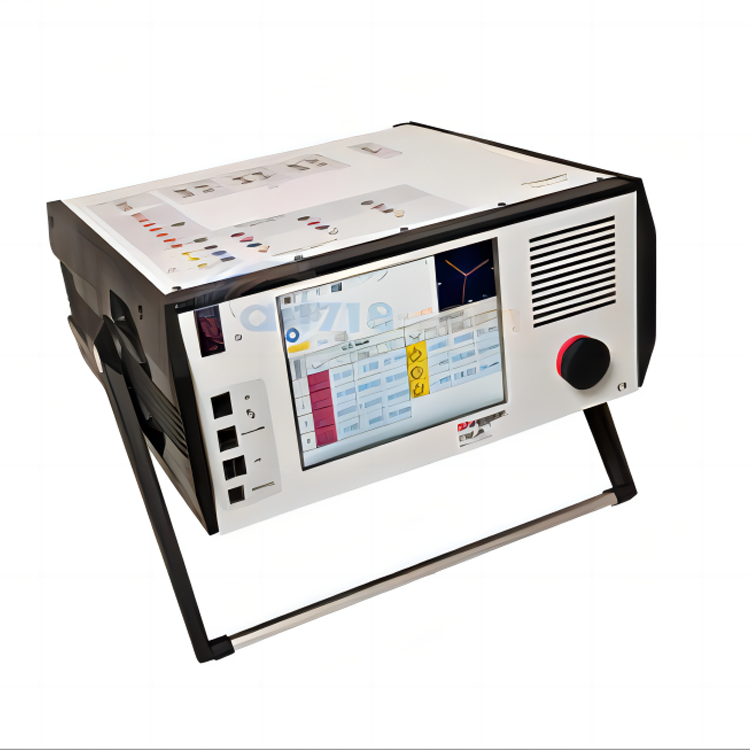

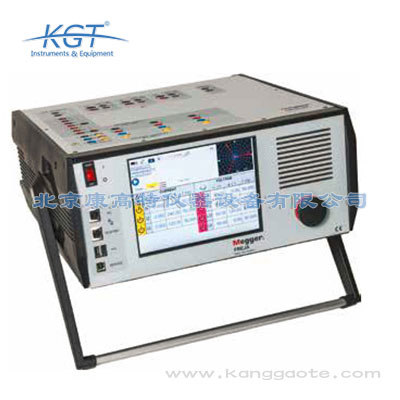

MEGGER FREJA409 是一套面向電力系統現場與實驗室的繼電保護測試系統，用于對各種繼電保護裝置進行校驗與特性試驗。它通過輸出受控的電流、電壓等電氣量，模擬系統故障與異常工況，觀察被試管保護是否按整定值正確動作，從而驗證保護邏輯、動作值與動作時間是否滿足要求。該設備采用堅固的硬件設計，可在較寬溫度范圍的現場環境中穩定工作，配合智能測試軟件能快速完成多種標準試驗?zāi)０?，是變電站檢修、新建驗收與保護裝置定檢的常用工具，也適用于發電企業繼保班組的日常維護。相比完全依賴人工讀表與手動加量的老式方法，這類集成化測試儀把激勵、采集與判據合一，使繼保校驗從經驗型走向數據型，既提高了效率，也讓每次定檢結果具備可比對、可歸檔的規范形態。這種規范化作業也便于不同班次人員接手同一臺設備時快速理解歷史數據，減少溝通成本與重復勞動。

試驗應依據繼電保護相關國家標準與行業規程，例如繼電保護試驗裝置通用技術條件、繼電保護和電網安全自動裝置檢驗規程等文件對試驗方法、判據與允許偏差都有規定。做定值校驗時，動作值與整定值的偏差應在規程允許范圍內；測量動作時間需明確計時起點與終點。現場宜結合被測廠家的保護說明書設置試驗參數，并保留紙質或電子記錄以備追溯。對于新安裝裝置，還應按交接驗收標準完成百分之百的定值項與邏輯項驗證。試驗報告中應注明所依據的標準條款、使用儀器編號與環境條件，以滿足質量體系對可追溯性的要求。對重要聯絡線或主變保護，建議留有原始曲線與復測記錄，便于運行多年后比對特性漂移趨勢。標準還強調試驗應在裝置額定工作條件下進行，避免溫度與電源波動給測量結果引入額外誤差。

隨著智能變電站推廣，保護裝置越來越多通過光纖過程層網絡收發采樣值與GOOSE報文。FREJA409 這類測試系統可通過配套的數字化接口或外部轉換設備，向保護施加基于標準報文的電氣量并接收其動作報文，完成對數字化保護的閉環測試。它能模擬合并單元輸出與開關量變位，驗證保護的采樣同步、邏輯判別與跳閘出口是否正確。對于仍保留常規采樣端的老站，則直接以模擬量加量即可，具備良好的現場適應能力。在過程層網絡異常或光口配置不匹配時，測試儀可能無法收到預期報文，此時應先用網絡分析儀確認虛端子連線與組播地址正確，再開展保護閉環試驗，確保驗證的是保護邏輯而非通信配置本身。這也說明數字化保護測試對繼保人員的網絡知識提出了更高要求，需要保護專業與通信專業協作?？鐚I(yè)協作在智能站已成常態。

變電站現場的電磁環境復雜，測試引線可能耦合干擾。FREJA409 依托數字化的測量與判跳機制，對開入動作的判斷基于去抖與門檻，可抑制瞬時毛刺造成的誤判?，F(xiàn)場應把電流電壓線盡量縮短并遠離高壓帶電體與電流互感器二次側，使用帶屏蔽的測試電纜并把屏蔽層可靠接地。施加小信號做精度驗證時，應避免與大功率設備共用同一接地點。良好的接線工藝與接地是抗干擾的關鍵，軟件自動判跳只是第二道防線。當現場存在變頻器、電弧爐等諧波源時，可在試驗前先做一次零輸入背景采樣，確認測量通道干凈后再正式加量，必要時縮短引線并加磁環，進一步削弱共模干擾對微小信號讀數的影響。良好的接地與整潔的接線本身也是繼保試驗質量的一部分，不應被當作可有可無的細節忽視。接線細節直接決定數據的可信程度。因此必須從嚴把關。

試驗前必須核對被測回路，防止電流回路開路或電壓回路短路，電流鉗與測試線應完好且額定足夠。由于裝置要在加電狀態下接入運行系統附近，應嚴格執行工作票與監護制度，分清運行與試驗端子。開機前確認接地可靠，熱機達到穩定后再讀取精度數據。搬運與戶外使用時注意防潮防塵，避免雨天露天開箱。試驗完畢先斷開輸出再拆線，恢復現場接線原狀，防止遺留短接片影響保護正常運行。在帶電變電站內搬動設備要防止誤碰帶電裸露部分，測試線接頭應絕緣包裹。電壓回路加壓前必須確認回路無短路、無誤接運行端子，電流回路接入后檢查無開路隱患，一切正常方可開始升流升壓。試驗結束后應按原樣恢復所有臨時接線與壓板，并在工作票上記錄，做到工完料盡場地清。而人身安全始終應當放在第一位。操作上切勿心存僥幸。

它常用于變電站內線路保護、變壓器差動保護、母線保護及電容器組保護的定期檢驗與事故后分析。新建或技改工程投運前的驗收試驗、保護裝置軟件升級后的整組傳動、以及運行中發現保護異常時的排查，也都依賴這類測試系統。現場班組通常把它帶到開關場附近，對就地安裝的保護裝置做加量試驗；在實驗室里則用于新到貨保護的入網檢測。由于支持較寬的環境溫度，它在戶外嚴寒或高溫季節的檢修中也能正常使用。對于新能源場站送出線路、電氣化鐵路牽引變等特殊場景，保護配置更為復雜，對測試系統的多相輸出與故障模型能力要求更高，模板化試驗?zāi)軒椭嘟M覆蓋更多邊界工況，降低漏檢風險。因此它在電網春秋檢與迎峰度夏前的專項排查中，都是繼保班組的高頻使用設備，價值突出。長期堅持能積累出寶貴的缺陷臺賬。
