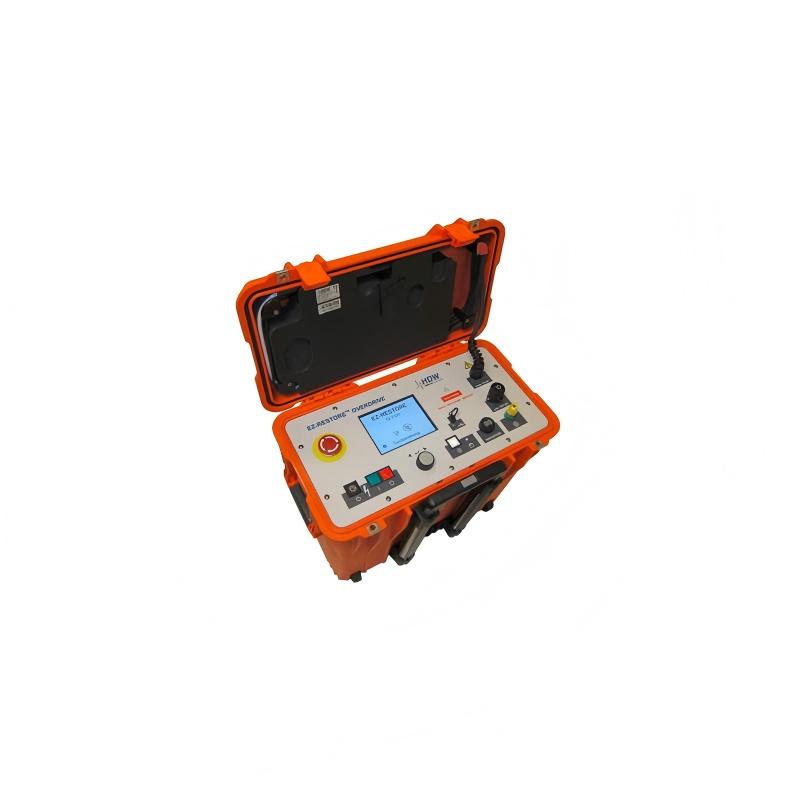

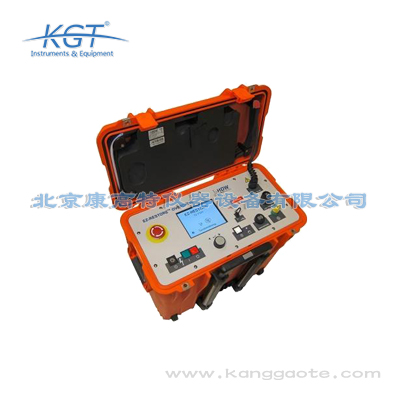

美國Megger EZ-Restore Overdrive電纜故障定位儀是一款專為地下電纜回路快速分段而設計的輕便型工具，主要面向中低壓配電網絡的故障搶修場景。該設備基于ARM技術，由單人即可操作，無需隔離電纜段或借助故障指示器，便能在兩臺單相星形接地配電變壓器之間定位故障電纜段，實踐證明相比其他方法平均可節省四十五分鐘供電恢復時間。它在十二千伏輸出下提供一千一百焦耳能量，并可選配十二千伏直流耐壓測試功能用于故障驗證。設備重量輕、體積小、耐用性強，支持電池與交流電源供電，可長期置于應急搶修車上隨時取用，是降低系統平均停電持續時間指數的實用裝備。 設備采用派力肯帶輪防護箱收納，整機重二十二千克，單人即可搬上搶修車。十二千伏輸出配合一千一百焦耳能量足以在多數配電電纜上激發可識別的故障特征，是配電運維降低平均停電時長的實用裝備，已在多地電網搶修中常規配備。

操作美國Megger EZ-Restore Overdrive電纜故障定位儀十分直觀。設備圖形用戶界面通常無需用戶調整，僅通過一個旋轉控制旋鈕即可完成主要操作。使用時將十二英尺高壓電纜與帶電線路夾具接入故障半回路的常開點，并將安全接地電纜可靠接地，設備便自動開始電纜端識別、變壓器識別與故障段定位。若需驗證故障，可切換至可選配的耐壓測試模式，將直流電壓升至最高十二千伏，利用故障點擊穿確認。測試導線包含十二英尺高壓電纜、安全接地電纜與六英尺交流電源線。數據通過USB接口上傳或下載，TDR屏為五點七英寸高亮度TFT，自動保存最多一千條追蹤記錄，便于復盤。 旋轉旋鈕即可在分段、耐壓與追蹤等模式間切換，圖形界面以圖形化方式提示連接狀態。十二英尺高壓電纜與接地電纜長度適配常見配電柜間距，USB口便于現場將追蹤記錄拷入電腦復盤。整套操作經簡短培訓即可由搶修人員獨立完成。

使用美國Megger EZ-Restore Overdrive電纜故障定位儀時須嚴格遵守安全注意事項。設備輸出高達十二千伏直流并可釋放一千一百焦耳能量，操作前必須確認安全接地電纜已可靠連接，并啟用安全接地聯鎖裝置。現場應留意反向供電警報，當檢測到家用備用發電機反送電時立即停手，避免觸電。高壓測試須由經培訓人員操作，使用鑰匙開關與緊急停止蘑菇頭按鈕可在異常時快速斷電。開蓋作業防護等級降為IP53，應避免雨淋。內置電池為十二伏七點二安時，外部可用一百二十伏交流或十二伏直流供電，寒冷環境注意十二千伏輸出性能。存放于派力肯防護箱，防止運輸磕碰損壞接口。 施加高壓前必須確認被測回路已隔離且接地可靠，嚴禁在帶電主網直接接入。鑰匙開關與急停按鈕應在監護下使用，高壓聯鎖啟用后不得擅自短接。存放時鎖定派力肯箱并固定，防止運輸中箱體滾動損傷接口與顯示屏。

影響美國Megger EZ-Restore Overdrive電纜故障定位儀定位準確性的因素主要有幾類。其一是反送電干擾，當用戶側備用發電機誤接入回路會產生反向供電，設備專門設置反向供電警報予以識別，遇此應先斷電再作業。其二是接地不良，安全接地電纜未可靠連接會導致測量參考點漂移，須確保接地夾具夾牢裸導體。其三是電纜長度與衰減，十二千伏脈沖在八千米量程內隨距離衰減，超長回路需結合TDR分辨率零點八米判斷。其四是環境溫濕度，工作溫度應保持在零下四十至五十?dāng)z氏度。其五是相鄰回路耦合，臨近帶電電纜可能對故障段判斷產生輕微影響，可借助帶電追蹤功能逐段驗證。排除上述因素并正確連接測試導線后，ARM與TDR的聯合分析即可穩定給出故障段位置。 周邊并行帶電電纜可能在故障段判斷時產生感應信號，可借助帶電追蹤功能逐段驗證以排除。接地電纜過長或接觸電阻偏大會拉低參考電位，應使夾具緊貼裸導體。溫濕度處于零下四十至五十?dāng)z氏度內時性能穩定，超出則需等待環境恢復再測，確保定位可信。

美國Megger EZ-Restore Overdrive電纜故障定位儀具備完善的數據記錄與接口能力。其內置時域反射儀可自動保存最多一千條追蹤記錄，每條記錄包含電纜阻抗剖面信息，便于事后回放與比對分析。五點七英寸高亮度TFT屏實時顯示追蹤曲線，幫助操作人員現場觀察故障特征。數據通過USB接口與個人計算機互通，支持追蹤記錄與程序的上傳下載，方便建立故障檔案與遠程會診。設備采用派力肯帶輪防護箱收納，整機重二十二千克，尺寸約五百乘三百乘四百五十毫米，兼具便攜與堅固。結合十二伏七點二安時內置電池與外部交直流供電，EZ-OVERDRIVE讓故障數據的采集、保存與傳輸在搶修現場形成完整閉環。 一千條追蹤記錄可覆蓋一次大型搶修的多次測量，五點七英寸屏現場即可回放對比。USB傳輸使記錄快速進入缺陷庫，便于后續同類故障的模式歸納。內置電池與外供組合保障了長時間連續作業的供電，讓故障數據的沉淀與復用形成良性循環。

判定美國Megger EZ-Restore Overdrive電纜故障定位儀的故障定位結果是否可信，可通過兩種驗證手段。第一種是帶電追蹤法，先拔出故障點后方第一個肘型接頭，再拔出前方接頭，此時時域反射儀屏幕會出現兩個開路信號，兩信號之間即為故障點，由此確認已定位段存在故障。第二種是耐壓驗證法，將設備移至故障段一側變壓器并拔出肘型接頭隔離該段，切換至可選十二千伏耐壓測試模式，因電纜段存在故障通常會在三至八千伏間擊穿，從而確認故障。兩種方法均無需閉合電路，不會對故障回路造成進一步損壞。結合設備自動識別的開路或短路狀態，即可穩妥判定故障電纜段。 兩種驗證法所得故障點位置應相互印證，若不一致需檢查接線與接地。耐壓驗證中電纜在三至八千伏擊穿的現象是確認故障的直接證據。結合設備自動給出的開路或短路狀態，以及追蹤曲線特征，即可形成閉合的證據鏈，穩妥判定故障電纜段。

美國Megger EZ-Restore Overdrive電纜故障定位儀在安全與設計方面符合IEC/EN 61010標準，該標準規定了測量、控制與實驗室用電氣設備的安全要求，確保高壓操作下的人員與設備安全。防護等級方面，設備開蓋狀態為IP53、關蓋狀態為IP54，依據IEC 60529可防塵并抵御不同程度噴水，適合戶外搶修。安全特性還包含緊急停止蘑菇頭按鈕、鑰匙開關、可選高壓聯鎖、反向供電警報以及安全接地聯鎖裝置，多重防護覆蓋誤操作與反送電風險。工作溫度范圍為零下四十至五十?dāng)z氏度，能適應嚴寒與高溫現場。這些標準與防護設計共同保障EZ-OVERDRIVE在十二千伏高壓環境下的合規使用。 IEC/EN 61010的符合性意味著設備在十二千伏高壓下的絕緣、爬電與誤操作防護達到規范要求。開蓋IP53、關蓋IP54的等級劃分提醒作業人員在雨中開蓋時需遮蔽，多重安全聯鎖則從硬件層面堵住違規操作的可能，保障高壓現場的人身安全。

美國Megger EZ-Restore Overdrive電纜故障定位儀的工作原理融合了時域反射儀與ARM專利技術。ARM方法即自動環路匹配，設備只需連接到故障半回路的常開點，即可分析整個電路直至豎桿上的開路熔斷器，自動識別電纜端、變壓器與故障段的狀態，判斷其為開路還是短路。與此同時，內置時域反射儀以一百兆赫茲采樣率工作，量程達兩萬五千英尺約八千米，分辨率在二百五十英尺每微秒時為零點八米，可捕捉阻抗不連續點。兩項技術結合后，無需在變壓器間反復移動、無需拔出熔斷器或檢查故障指示器，也無需閉合電路，即可定位故障電纜段，且不會對故障電路造成進一步損壞。 自動分段流程由內部微處理器控制，連接常開點后無需人工逐段排查，即可輸出故障所在區段。時域反射儀的高采樣率讓阻抗不連續點定位精細，配合ARM對回路整體分析，避免了對健康段的誤判，顯著提升定位效率與安全性。

與傳統故障定位方法相比，美國Megger EZ-Restore Overdrive電纜故障定位儀優勢明顯。傳統做法需在變壓器之間反復移動以測試隔離段、前往每臺變壓器拔出卡口式熔斷器或檢查故障指示器，甚至閉合電路驗證，過程繁瑣且可能損傷故障電路。EZ-OVERDRIVE結合時域反射儀與ARM技術，僅連接常開點即可自動分析全回路，定位故障段且無需打開任何變壓器或拔出熔斷器。它是市場上少數具備反向供電警報功能的設備，可規避備用發電機反送電風險，并配備安全接地聯鎖裝置。整機重量二十二千克、采用派力肯防護箱，兼顧輕便與耐用，配合十二千伏一千一百焦耳的輸出能力，在效率與安全性上均優于常規分段手段。 與需要開蓋操作的耐壓設備相比，EZ-OVERDRIVE在關蓋狀態下即達IP54防護，更適合雨天戶外。其反向供電警報是獨特安全賣點，可識別用戶側發電機反送，避免檢修人員觸電。十二千伏一千一百焦耳的輸出兼顧了激勵強度與設備便攜。

美國Megger EZ-Restore Overdrive電纜故障定位儀適用于單相星形接地變壓器構成的地下電纜回路，這類拓?fù)湓诒泵雷≌瑓^(qū)極為常見。當配電電纜發生開路、短路或高阻故障時，搶修人員可攜帶該輕小便攜的設備抵達現場，連接常開點后快速分段定位故障段，顯著縮短停電時間。它也常用于驗證已定位故障段，借助可選配的十二千伏直流耐壓測試功能，將電壓提升至十二千伏，利用電纜在八千伏以內擊穿的現象確認故障。設備可長期存放在應急搶修車上，配合反向供電警報規避家用備用發電機誤接入帶來的安全風險，是電網運維、電廠及市政配電搶修中提升復電效率的重要工具。 在住宅區與工業園區的中低壓配電網絡中，地下電纜因老化或外力破壞常見故障，EZ-OVERDRIVE可在不挖開路面的情況下快速分段。它還能在災后復電前確認故障段，防止誤合健康段導致事故擴大，是配網搶修標準化作業的重要環節。
