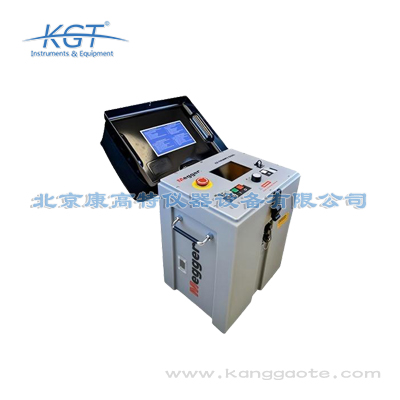

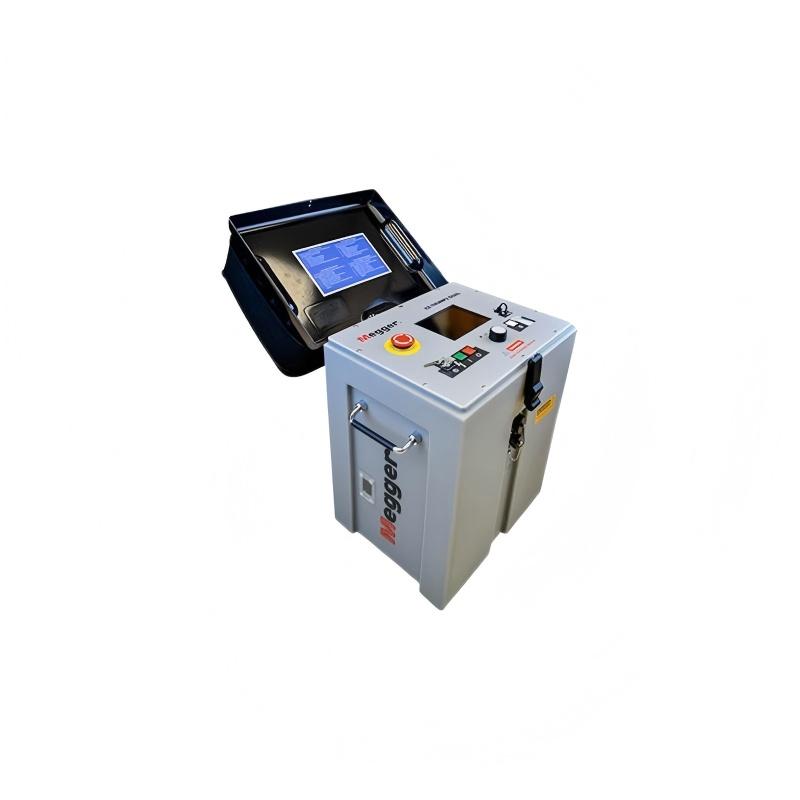

美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統是美國Megger品牌推出的輕量一體化電纜故障定位設備，核心用途是對配電網與廠礦的中低壓電纜進行故障類型判斷、故障預定位與精確定點。該系統集成高壓絕緣耐壓測試、時域反射儀、故障預定位與沖擊精確定位于一體，覆蓋EZT3DV3（最高三千伏）與EZT4V3（最高四千伏）兩種配置，適用于中壓、低壓屏蔽及非屏蔽電纜。其采用Easy Go測試?yán)砟睿瑑H需極少的培訓即可由單人借助旋轉旋鈕與七英寸彩屏完成全套流程，是電網、電廠電纜搶修中常用的便攜定位裝備。EZ-THUMP以E-Tray圖形界面自動引導操作人員按高壓耐壓、故障預定位、精確定位三步推進，并在過程中存儲數據供復雜場景分析。其外殼耐用抗沖擊、防護等級IP53，支持內置電池或交流電源供電，可選滾輪套件便于轉場。憑借一體化與輕量化設計，它在路燈、小區與工業電纜等直埋線路的故障排查中表現突出，是縮短停電時間、提升搶修效率的實用工具。

使用美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統時，需關注若干技術事項與安全規范。技術層面，沖擊電壓最高達四千伏、能量五百焦耳，接線前務必確認電纜另一端無人作業并已可靠接地；時域反射量程最大約五十二千米，實際應根據電纜類型設置正確的波速以獲得精確距離。設備工作溫度為零下二十至正五十?dāng)z氏度，超出可能影響高壓源與顯示，作業前應確認現場條件。安全規范層面，必須啟用鑰匙開關聯鎖與F-OHM檢測，確認無電位差后再升壓；現場應設警示并配備遠程緊急停止盒，操作人員保持安全距離，嚴格遵守高壓試驗規程，杜絕誤觸帶電回路，防范高壓觸電風險。測試線應按電壓等級正確選用并保持絕緣完好，終端接頭連接可靠可防止放電引入誤差與危險。規范的操作與定期通電校準，能夠延長高壓源、彩屏與電池的使用壽命，維持長期測量的準確性。在涉及運行電纜相鄰?fù)ǖ雷鳂I(yè)時，尤須做好隔離與警示，避免誤碰帶電部分，保障人身與設備安全，杜絕高壓試驗事故，確保每次搶修安全收工，維護作業秩序。

美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統的結果判定以預定位距離與精確定點聲源為核心依據。預定位階段，時域反射與多脈沖電弧反射給出故障距離讀數，應與電纜路徑資料、接頭位置核對，距離穩定且波形清晰提示可信。精確定位階段，沖擊電流使故障點發出砰砰聲，聲音最強處即為故障點；數字聽診器以磁聲時間差給出量化距離，進一步確認。判定時應將預定位距離與現場實際路徑里程比對，避免出現因分支或接頭造成的誤判；對同一處多點聽聲均指向一致時，即可圈定開挖范圍。最終應結合開挖驗證確認故障性質，形成完整的故障定位與搶修結論，指導后續修復。在正式形成結論前，還應將預定位距離、聽聲最強點與路徑圖紙橫向比對，確認三者指向一致而非偶然。只有預定位穩定、多點聽聲一致且數字聽診器量化距離吻合時，最終圈定的開挖范圍才具備高置信度與可施工價值，避免盲目大面積開挖造成浪費，提升修復命中率與搶修經濟性，縮短停電時長，提高用戶滿意度。

美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統的標準操作流程以單人執行為前提，整體遵循E-Tray自動引導的三步法。作業前，確認被測電纜已停電并掛接地線，將高壓柔性屏蔽電纜與安全接地電纜接好，打開鑰匙開關激活高壓功能，F(xiàn)-OHM功能會自動核驗接地端與回路端無電位差。第一步進行高壓絕緣耐壓測試，確定故障類型；第二步自動啟動時域反射與電弧反射預定位，屏幕顯示電纜長度與故障距離；第三步注入沖擊電流，操作人員憑砰砰聲或數字聽診器精確定點。全程數據自動存儲，可通過USB導出，配合七英寸彩屏在戶外強光下清晰可讀，便于形成規范的搶修記錄與后續分析。從接線到定點幾乎形成標準化閉環，配合預設的三步流程，新手也能在簡短培訓后獨立完成常規電纜故障查找。對于批量線路排查，自動存儲的波形與距離可減少手工記錄，使現場作業更規范、更連續，也便于在緊湊停電窗口內高效推進，縮短用戶停電時間并提升定位覆蓋率，讓搶修更有序。戶外強光下彩屏依舊清晰，保障讀數準確可靠。

關于美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統所依據的具體國際標準與國家標準，產品公開資料并未列出明確編號，相關技術要求以廠家給出的參數與說明為準。作為面向中低壓電纜的故障定位設備，其在設計上通常符合電纜故障測試相關的行業規范，并滿足電網、電廠場景對高壓試驗安全、時域反射測量精度與防護等級的通用要求。用戶在用于正式故障定位或出具檢測結論前，可向提供方索取適用的標準符合性文件與計量資料，確認其沖擊電壓、時域反射范圍與工作環境滿足所在行業的合規要求。設備的定位結果應結合開挖驗證綜合研判，具體標準的適用以行業規范與現場要求為準，以確保結論可被采信。在電纜故障搶修日益強調時效與規范的背景下，具備自動預定位、可存儲波形與可追溯數據的定位設備，有助于基層單位按統一方法完成故障查找與上報，為后續開挖修復提供可信的前端依據，提升搶修效率與運維水平，也便于監管層面的量化考核與經驗積累，強化配電網運維的規范化管理。

美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統與分體式故障定位裝置相比，在一體化、易用性與安全性上更具優勢。其一是功能集成度高，單臺即包含高壓耐壓、時域反射儀、預定位與沖擊定點，無需分別搬運多臺儀器。其二是操作極簡，E-Tray界面配合單個旋轉旋鈕即可完成自動三步流程，快速模式適合偶爾使用的人員，專家模式提供最大靈活性，大幅降低培訓成本。其三是定位精度高，多脈沖電弧反射技術可自動篩選最優波形，減少誤讀。其四是安全設計完善，鑰匙開關聯鎖、F-OHM接地電位差檢測與遠程急停共同保障高壓作業人身安全，優于簡易定位設備的防護水平，適合一線搶修班組常態化使用。相比需要分別配置耐壓儀、反射儀與定點儀的分散方案，EZ-THUMP以單臺完成閉環，既節省車輛空間又減少協同差錯。對于既要應對低壓配電又要兼顧廠用中壓電纜的班組，兩種電壓配置可覆蓋主要場景，配合電池與交流雙供電，在停電或偏遠現場也能正常作業，綜合實用性與安全性突出，利于在基層單位推廣使用，降低裝備投入。

美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統適用于電網、電廠與工業領域的中低壓電纜故障搶修。在配電網中，它可對直埋的低壓屏蔽與非屏蔽電纜、路燈電纜及小區配電電纜做故障查找，EZT3DV3對此類場景表現最佳。在電廠與廠礦，它用于輔機與動力電纜的絕緣耐壓測試與故障定位。在護套測試方面，它能完成低壓接地故障定位與護套故障查找。對于需要分段排查的長線路，可選配自動分段功能。憑借電池與交流雙供電、約三十四千克的便攜機身與滾輪套件，它適合在變電站、電纜溝與野外直埋段之間轉場作業，是電纜運維搶修的常用定位平臺，也便于市政工程隊伍攜行使用。在新建小區驗收與老舊線路改造中，它可快速完成絕緣耐壓與故障查找，縮短用戶停電時間。對于路燈與景觀亮化等細長分支電纜，EZT3DV3的低壓適配表現尤為合適。配合可收納的高壓屏蔽電纜與滾輪推車，整套系統轉場便捷，有助于提升電纜班組在多站點之間的作業效率與故障響應速度，支撐配電網可靠運行與城市供電保障。

美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統的工作原理建立在時域反射與電弧反射技術之上。故障預定位階段，設備先以時域反射儀向電纜注入脈沖，根據反射波形自動識別電纜末端并顯示長度，從而定位短路或開路故障；隨后進入電弧反射法，向故障點施加高壓使絕緣擊穿閃絡，并采用多脈沖技術進行數百次反射測量，由軟件篩選最佳波形軌跡、計算故障距離，顯著提高預定位精度并降低誤反射。精確定位階段，設備向電纜注入沖擊電流，使故障點產生可聽見的砰砰聲，操作人員據此聲源定位；可選數字聽診器以雷電法測量磁波與聲波的時間差，進一步排除管道反射干擾，快速確定故障點的精確位置，減少對電纜絕緣的額外損傷。這種先預定位、后沖擊定點的兩級流程，使人員在開挖前已掌握故障大致里程，沖擊次數顯著減少，從而降低因反復高壓沖擊導致的絕緣累積老化。配合可選的自動分段功能，長線路還可逐段縮小范圍，進一步提升定位效率與安全性，是電纜故障搶修中兼顧速度與保護的科學方法，也延長了電纜服役壽命。

影響美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統定位精度的因素主要包括波形誤反射、環境噪聲與幾何干擾三類。針對時域反射中的誤反射，設備采用多脈沖技術進行數百次測量并由軟件篩選最優波形軌跡，顯著降低了因軌跡不佳導致的解讀困難。針對預定位的環境干擾，自動電纜末端識別與故障距離顯示可減少人工判讀誤差。針對精確定點時的聲波反射，可選數字聽診器以雷電法測量磁波與聲波的時間差，有效規避管道、井壁等環境對聲波的反射干擾，比單純聽聲更可靠。為排除偶發偏差，建議在同一故障點結合預定位距離與多點聽聲交叉驗證，從而提升定點的準確性與可重復性，減少開挖誤判。保持接線可靠、接地良好并在額定溫濕度環境下測量，是維持EZ-THUMP準確的關鍵。結合多脈沖波形篩選與數字聽診器的磁聲時差，可有效抑制環境反射與噪聲帶來的偶發偏差，讓故障距離更真實。對于分支與接頭密集的電纜，還應結合路徑資料逐段核對，避免將接頭反射誤判為故障，從而保障定位結論的穩健與可重復，減少無效開挖與資源浪費，提升搶修經濟性。

美國MEGGER EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統由若干核心單元協同構成，整體圍繞一體化與便攜設計。高壓與測試部分包含高壓絕緣耐壓模塊、時域反射儀與電弧反射沖擊模塊，其中時域反射儀采樣率一百兆赫茲、分辨率零點八米、量程最大五十二千米，沖擊能量五百焦耳。控制與顯示部分包含E-Tray圖形界面、單個旋轉旋鈕與七英寸高亮度彩屏，負責自動三步流程與最多百組波形存儲。安全部分含鑰匙開關聯鎖、F-OHM檢測、緊急停止蘑菇按鈕與遠程急停接口。供電為內置二十四伏鎳氫電池或交流電源，沖擊模式約三十至六十分鐘。結構為IP53抗沖擊外殼，重約三十四千克，配T9型終端與滾輪套件選項，構成完整的電纜故障定位系統。各單元以E-Tray流程整合又相對獨立，使日常維護與故障排查更為便利，用戶可按任務在耐壓、預定位與沖擊定點之間靈活組合。緊湊抗沖擊且防護完善的整體設計，讓電纜運維人員能快速掌握基本操作，降低高壓故障定位的門檻，提升基層班組對多站點電纜的故障響應能力與修復速度，支撐配電網安全穩定運行，延長設備與線路服役壽命。
