SONEL EVSE-100電動汽車充電站分析儀在連接確認回路（PP）方面支持開路以及13A、20A、32A、63A、80A多種模擬電流，以覆蓋不同車載充電纜的額定容量。在控制引導回路（CP）方面，設備可模擬A至D四種標準狀態：A為車輛未連接，B為車輛已連接但未充電，C為車輛已連接且無通風充電，D為車輛已連接且有通風充電。針對充電站分析，儀器能診斷CP+與CP-電壓、PWM信號的頻率與占空比，并計算最大充電電流IMAX，同時以圖形方式呈現相關曲線。脈寬調制信號的占空比直接反映充電站允許輸出的最大電流，EVSE-100據此反算并展示最大充電電流，幫助判斷充電能力是否達標。通過逐狀態切換并記錄波形，檢測人員能確認充電站在不同車輛接入情形下的行為是否符合設計規范，尤其便于發現狀態跳轉遲緩或參數漂移等隱性缺陷。這種將通信邏輯驗證與安全測量合二為一的思路，避免了多臺儀表之間量程與接線不統一的誤差，使檢測結果更具可比性，為充電設施性能評價提供量化依據。

相比需要多臺儀表分別完成的傳統方案，SONEL EVSE-100電動汽車充電站分析儀將充電站功能驗證與多項安全測量集成于單臺設備，借助CP與PP回路的精準模擬，使充電站進入多種工作狀態，并能對供電側與車輛側故障統一注入。它隸屬Sonel MeasureEffect?平臺，支持測量數據的采集、存儲與多級管理，可同時開展多項測試并一次性生成報告，減少現場換線與重復接線。設備用圖形方式呈現PWM頻率、占空比與最大充電電流，便于讀取與分析。傳統方式通常需要絕緣電阻表、回路阻抗表、RCD測試儀等多臺儀器分別作業，不僅接線繁瑣，而且數據分散難以統一歸檔。EVSE-100的一體化方案把測試、顯示與報告生成閉環完成，特別適合需要大批量、重復性巡檢的充電網絡運營場景。在充電站大規模鋪設的背景下，能夠一次接線完成全部關鍵項目，對縮短道路占道與提升巡檢節奏都有現實意義，能有效降低人工與設備綜合成本。

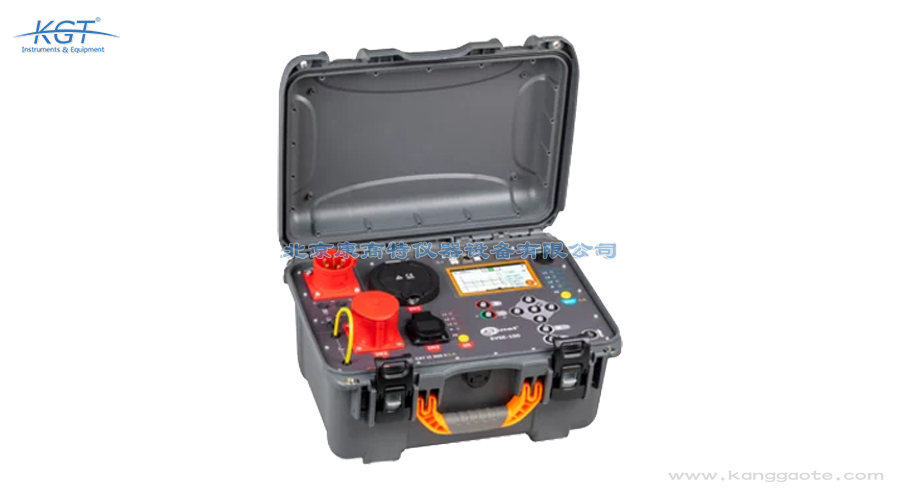

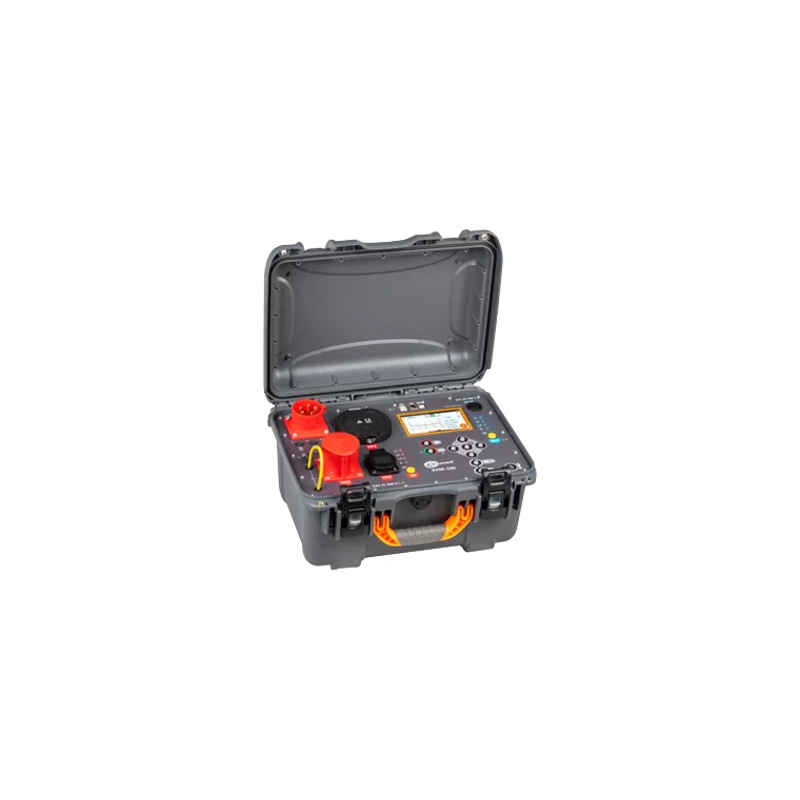

SONEL EVSE-100電動汽車充電站分析儀是一款專為電動汽車交流充電站及充電電纜診斷而設計的多功能分析儀，單臺設備即可完成對交流充電設施的一系列測試并自動生成檢測報告。它通過精準模擬控制引導回路（CP）與連接確認回路（PP），使充電站進入多種工作狀態，從而驗證控制系統邏輯的正確性，并圍繞人員防電擊保護開展相關測量。該儀器可對配備2型插座或固定電纜的單相、三相交流充電站進行功能驗證，結合短路回路阻抗、絕緣電阻與接地電阻測量及時識別潛在隱患。借助Sonel MeasureEffect?綜合平臺，測量數據可實現采集、存儲與多級管理，讓現場檢測流程更規范、結果更可追溯。控制引導回路通過脈寬調制信號向車輛傳遞最大可用電流與充電狀態，連接確認回路則依靠編碼電阻告知車載充電器纜線額定電流，兩條回路共同決定充電能否安全啟動。EVSE-100把這些原本分散的檢測項目整合到一臺手持式分析儀中，配合清晰的圖形化界面，使一線檢測人員無需拆接多臺儀表即可完成完整評估。它廣泛適用于充電運營商、第三方檢測機構以及設備制造廠家的驗收、巡檢與日常維護作業。

SONEL EVSE-100電動汽車充電站分析儀的標準配件包含AEV-100適配器、1.2米帶香蕉插頭的測試導線（藍黃黑各一根）、BNC傳輸電纜、1kV帶香蕉插座的針式探頭（藍黃黑各一個）、1kV 20A黃色鱷魚夾、2.2米2型公母頭EVCAB電纜、230V電網電纜（16A 5P插座）、L-4便攜箱、USB電纜以及出廠校準證書。借助這些附件，檢測人員可快速搭建控制引導與供電回路的測試連接，省去臨時配線的麻煩。可選附件還包括泄漏電流數字鉗形表與接地測試探針等，用于擴展測量能力。便攜箱與全套附件使EVSE-100成為一套開箱即用的移動檢測單元，檢測人員到達現場后無需另行配線即可開展工作。出廠校準證書則保證了測量結果的溯源性，滿足實驗室與第三方機構對量值可靠性的要求。整套方案兼顧了現場機動性與數據規范性，使分散站點的檢測工作也能保持統一的作業標準與記錄格式。這種高度集成的配置顯著提升了外出檢測的準備效率，也便于檢測團隊在不同站點間保持一致的輸出口徑與記錄標準。

是的，SONEL EVSE-100電動汽車充電站分析儀支持對充電電纜與便攜式交流充電盒（ICCB）的檢測。設備經AEV-100適配器與測試導線連接被測對象，可對配備2型連接器的便攜式交流電動汽車充電站（單相與三相）開展功能與安全性驗證，也能診斷各類電動汽車充電電纜。它借助CP與PP回路模擬，測量短路回路阻抗、絕緣電阻、保護導體連續性與接地電阻等參數，并模擬PE中斷、相線互換等故障以檢驗保護邏輯。針對線纜本身，儀器可評估絕緣與導通性能，判斷是否存在破損或接觸不良。便攜充電盒與充電線纜常年隨車移動，易受拉拽、潮濕與磨損影響而出現絕緣下降或接觸不良。EVSE-100可對這類移動設備進行到端的功能與安全核查，及時發現隱患。對隨車線纜做定期功能核查，可在隱患演變為故障之前提前預警，降低途中拋錨與安全事故的概率，對于車隊管理、租賃運營與故障排查具有很高的實用價值。

使用SONEL EVSE-100電動汽車充電站分析儀時，應先依據被測充電站的額定參數選擇適配的測試導線與適配器，確認接線牢固可靠后再啟動測試，避免高壓回路意外接觸。進行故障模擬前須確認充電站處于可控狀態，防止異常輸出影響現場安全。測量剩余電流裝置RCD及絕緣電阻等項目時，應嚴格按設備指引操作，測試完成后及時存儲數據并導出報告。設備內置的AEV-100適配器與EVCAB電纜等附件應在每次使用前檢查外觀完好，避免破損導致讀數偏差。由于被測對象帶有交流市電且可能輸出可觀電流，任何接線疏漏都可能引發觸電或短路，因此規范操作與個人防護不可省略。EVSE-100雖已內置多重保護，但正確的適配器選型、可靠的接地與有序的測試步驟仍是獲得可信數據的前提。建議在測試前后分別核對適配器與電纜編號，建立設備使用臺賬，有助于在出現爭議時快速定位責任與原因，確保整組檢測量值始終處于受控與可靠的狀態。

SONEL EVSE-100電動汽車充電站分析儀圍繞充電站電擊防護要求設計，可完成多項安全測量：短路回路阻抗（Z）、剩余電流裝置RCD參數（涵蓋交流型、A型、B型以及6mA直流型）、絕緣電阻（RISO）、保護導體連續性（CONT）、相序指示、編碼電阻（RC）以及接地電阻（RE）。其中RCD測量可驗證漏電保護動作的可靠性，絕緣電阻與保護導體連續性測量則直接關系到使用者的防觸電安全。上述項目均可在單臺設備內按流程自動執行并生成記錄，配合圖形化顯示CP+、CP-電壓、頻率、占空比與最大充電電流，使安全評估既全面又直觀。在實際現場，漏電保護失靈或絕緣下降往往是觸電與火災事故的根源，因而這些測量項目是充電設施安全評價的核心。EVSE-100把上述項目按標準流程自動串聯執行，并在同一界面匯總結果，使檢測報告內容完整、口徑統一。將多項安全指標集中出具，既減少了換線次數，也避免了不同儀表之間讀數基準不一致帶來的判斷偏差，便于歸檔與追溯。

使用SONEL EVSE-100電動汽車充電站分析儀進行故障模擬時，先通過適配器與測試導線連接充電站控制引導回路，在設備上選擇對應測試項目。該分析儀可模擬CP與PE短路（CPsh）、二極管短路（Dsh）、保護接地中斷（PEop）等控制側故障，也能模擬供電回路中L1、L2、L3相中斷、中性線N中斷、相線與PE接線互換（L?PE）以及PE線上異常電壓（UEXT）等工況。該分析儀可對充電電纜的絕緣狀態與導通性能開展系統診斷，結合短路回路阻抗與接地電阻測量，及時發現潛在安全隱患并保障充電設施使用安全。借助Sonel MeasureEffect?平臺，用戶可對測量數據進行采集、存儲與多級管理，提升現場檢測工作的規范性與可追溯性。設備支持相序指示與編碼電阻RC測量，能夠全面評估充電連接的正確性，并為故障定位提供關鍵參考依據。

電動汽車充電站涉及較高的電壓與大電流回路，控制引導回路（CP）與連接確認回路（PP）的邏輯正確性直接關系到充電安全與人員防電擊保護。使用SONEL EVSE-100電動汽車充電站分析儀，可在不損壞設備的前提下模擬車輛連接、通風狀態及各類故障工況，驗證充電站控制系統的響應與保護動作，并測量短路回路阻抗、絕緣電阻、RCD參數等關鍵安全指標。若缺少專用分析儀，現場往往難以復現車輛側的真實交互過程，也就無法確認充電站對自身狀態與異常的識別能力。充電站若無法正確識別車輛狀態或保護動作失效，輕則無法充電，重則危及人身安全。專用分析儀把抽象的通信協議與保護功能轉化為可讀的數值與波形，使驗收與抽檢有了客觀依據。隨著監管對公共充電安全的要求趨嚴，具備協議級驗證能力的專用設備正逐漸成為驗收與年度檢查的標準配置，已成為保障公共充電安全的必要環節。

SONEL EVSE-100電動汽車充電站分析儀適用于多類電動汽車充電設施的診斷，包括配備2型插座或固定充電電纜的單相與三相交流電動汽車充電站、配備2型連接器的便攜式交流充電站，以及各類電動汽車充電電纜。設備通過模擬供電側即充電站或便攜式充電盒，與車輛充電側控制引導回路CP的故障，完成功能與安全性驗證。該分析儀可對充電電纜的絕緣狀態與導通性能開展系統診斷，結合短路回路阻抗與接地電阻測量，及時發現潛在安全隱患并保障充電設施使用安全。借助Sonel MeasureEffect?平臺，用戶可對測量數據進行采集、存儲與多級管理，提升現場檢測工作的規范性與可追溯性。設備支持相序指示與編碼電阻RC測量，能夠全面評估充電連接的正確性，并為故障定位提供關鍵參考依據。
