| 測量原理 |
· 基于 FFT 頻域測量（1024 點 FFT 計算） · STD（Shaped Time Domain）測量模式，利用峰值檢波器進行計權峰值測量 |
|||
| 傳感器 |
· 正交線圈用于磁場測量 （傳感器類型 35 cm 2 ） · 正交電極板用于電場測量（傳感器類型 50 cm 2 ） |
|||
| 特性和功能 | ||||
| EHP-50F控制 | 連接 NBM-550 | PC 軟件 EHP50-TS 遠程控制 | 單機工作，無顯示 | |
| 測量功能 |
頻譜分析 帶標記估計功能 |
頻譜，全向 標準，全向 （頻譜與標準相關，以百分比顯示） |
頻譜，全向和X，Y，Z 標準，全向和X，Y，Z （頻譜與標準相關，以百分比顯示） 三維頻譜 |
- |
| 最高峰值（最大頻譜） | 全向和 X，Y，Z |
全向； 最大 6 Hz … 100 kHz（Span 0.5/1/2/10/100kHz） |
||
| 寬帶 | ||||
| 計權峰值 |
全向和X，Y，Z 帶有隨時間變化曲線圖 |
- | ||
| 符合 IEC 61786-2（時域）的計權峰值，可選標準 |
EMF Directive 2013/35/EU, Limbs Action Levels EMF Directive 2013/35/EU, High Action Levels EMF Directive 2013/35/EU, Low Action Levels ICNIRP 2010 Occupational ICNIRP 2010 General Public ICNIRP 1998 Occupational ICNIRP 1998 General Public |
- | ||
| 其他的可選標準，作為限值曲線顯示或與標準相關的頻譜（用戶可添加多種標準） |
GB8702 General Public BGV B11 Area 2h/d BGV B11 Area 2 BGV B11 Area 1 |
- | ||
|
Safety Code 6 1999 RF Work Safety Code 6 1999 Gen Pub |
IEC C95.6-2002 Gen. Public IEC C95.6-2002 Occupation |
|||
| 數據記錄-自動保存 | 頻譜 | - | 三維頻譜或每個頻譜單獨保存為文本文件 | - |
| 最高峰值或?qū)拵?/span> | 定時保存 存儲間隔 1 s - 6 min 電池工作時間 > 9 h | - | 存儲間隔 30/ 60 s 電池工作時間 24 h | |
| PC 軟件 |
“NBM-TS” 評估、報表和輸出 |
“EHP50-TS” 測量、評估及保存到文件 |
“EHP50 Logger” 配置、讀數及保存到文件 |
|
| 結果類型/采樣 | 頻譜分析和標準 |
實時值（采樣） 平均值 最大保持 |
- | |
| 最高峰值或?qū)拵?/span> |
實時值（采樣） RMS/線性值/中間值 平均值 |
|||
| 計權峰值（隨時間變化曲線） |
200 個結果，循環存儲 時長 100 s - 2000 s |
200 個結果，循環存儲 時長100 s - 1000 s |
- | |
| 平均算法 | 移動 RMS平均4/8/16 或 32個結果平均 | 移動 RMS平均時間 30 s - 30 min | RMS，線性值和中間值所有結果參與運算 | |
| 輔助測試接口 |
單通道輸入，用于分析 30 nV - 1 V 的電信號 測量需要使用 PC 軟件 EHP50-TS 進行控制 同軸插孔類型 MMCX，輸入阻抗 1 kΩ |
|||
| 數據接口 |
連接 NBM-550 主機或 PC 軟件進行測量控制 塑料光纖（POF）接口，雙工 2 x 1000 μm RP-02，波特率 38400，長度達 40 m 注: 不支持用戶特殊要求的遠控操作 |
|||
| 頻率 | |||||
| 所有測量功能（計權峰值測量除外） | 范圍 （SPAN ） | 起始頻率（Fstart ） | 終止頻率（Fstop ） | 分辨率（Resolution ） | RBW |
| 400 kHz a) | 4800 Hz | 400 kHz | 976.56 Hz | 3600 Hz | |
| 100 kHz | 1200 Hz | 100 kHz | 244.14 Hz | 900 Hz | |
| 10 kHz | 120 Hz | 10 kHz | 24.414 Hz | 90 Hz | |
| 2 kHz | 24 Hz | 2 kHz | 4.8828 Hz | 18 Hz | |
| 1 kHz | 12 Hz | 1 kHz | 2.4414 Hz | 9 Hz | |
| 500 Hz | 6 Hz | 500 Hz | 1.2207 Hz | 4.5 Hz | |
| 200 Hz a) | 2.4 Hz | 200 Hz | 0.48828 Hz | 1.8 Hz | |
| 100 Hz a) | 1 Hz | 100 Hz | 0.24414 Hz | 0.9 Hz | |
| 計權峰值模式 | 1 Hz - 400 kHz | ||||
| 測量場強 b) | 電場 | 磁場 | |
| 測量范圍（手動選擇） | 低場強范圍 | 5 mV/m - 1 kV/m | 0.3 nT - 100 μΤ |
| 高場強范圍 | 500 mV/m - 100 kV/m | 30 nT - 10 mT | |
| 過載限值 | 200 kV/m | 20 mT | |
| 動態范圍 | 106 dB | 110 dB | |
| 顯示分辨率（NBM-550） | 低場強范圍 | 4 digits， ≥ 1 mV/m | 4 digits， ≥ 0.1 nT |
| 高場強范圍 | 4 digits， ≥ 0.1 V/m | 4 digits， ≥ 0.1 μT | |
| 顯示平均噪聲電平（DANL）（f ≥ 50 Hz，SPAN ≤ 1 kHz） |
5 mV/m（全向） 3 mV/m （單向） |
0.3 nT（全向） 0.2 nT（單向） |
|
| 電場/磁場抗擾度 | < 10 V/m @ 1 mT （磁場） | < 0.2 μT @ 20 kV/m（電場） | |
| 不確定度b) | 電場 | 磁場 | |
| 擴展的測量不確定度c) |
±9 %（典型值 ±5 %） @ 40 Hz - 100 kHz， ≥ 1 V/m |
±5.6 %（典型值 ±3 %） @ 40 Hz - 100 kHz， ≥ 200 nT |
|
|
平坦度 @ 100 V/m， 2 μΤ |
5 Hz - 40 Hz 40 Hz - 100 kHz 100 kHz - 400 kHz |
±0.35 dB （5 Hz - 400 kHz） |
±0.7 dB] ±0.35 dB ±0.7 dB |
| 線性度（對應 100 V/m， 2 μT） | ±0.2 dB （1 V/m - 1 kV/m） | ±0.2 dB （ 200 nT - 10 mT） | |
| 各向同性響應 | ±0.12 dB （典型值） | ±0.54 dB （典型值） | |
| 溫漂（55Hz 時典型值）（對應 23 °C，50 %相對濕度） | -0.004 dB/°C （-20 °C ~ 55 °C） |
-0.008 dB/°C （-20 °C ~ 23 °C） +0.013 dB/°C （23 °C ~ 55 °C） |
|
| 濕度偏差（55Hz 時典型值）（對應 23 °C，50 %相對濕度） |
+0.011 dB/% （10 % - 50 % 濕度） +0.022 dB/%（50 % - 90 % 濕度） |
-0.007 dB/% （10 % - 50 %濕度） +0.01 dB/% （50 % - 90 %濕度） |
|
| 通用參數 | |||
| 推薦校準周期 | 24 個月（校準數據保存在內部 EEPROM 中） | ||
| 三角支架接頭 | 螺紋嵌入，規格 UNC ?“ | ||
| 內置電池 | 鋰電池，可充電， 3.7 V / 5.4 Ah | ||
| 工作時間 | > 9 小時24 小時，獨立工作模式下 | ||
| 充電時間 | < 6 小時 | ||
| 外部供電 | 10 - 15 VDC，500 mA（接口 3.5/1.35 mm） | ||
| 溫度 |
操作 -20 °C ~ +55 °C 存儲 -30 °C ~ +75 °C 充電 0 °C ~ + 40 °C |
||
| 濕度（工作） | 0 ~ 95 %相對濕度，非冷凝 | ||
| 尺寸（H x W x D） | 109 mm x 92 mm x 92 mm （不考慮三角支架） | ||
| 重量 | 550 g （不考慮三角支架） | ||
| 原產地 | 意大利 | ||
| 訂購信息 | 編號 | ||
| 作為 NBM-550 選項 | |||
| EHP-50F 電場&磁場分析套件，1Hz-400kHz，與 NBM-550連接使用包括： | 2404/103 | ||
|
EHP-50F 主機 EHP-TS PC軟件(含CD手冊) 可伸縮三腳架，0.50m AC/DC 電池充電器 校準證書 |
O/E ~ USB 轉換器，RP-02/USB 光橋連接器 RP-2 線纜，F(xiàn)O 雙工，RP-02，10m 泡沫塑料，用于保護 EHP-50F（可裝入 NBM 硬質保護箱） 獨立工作模式 / PC 軟件控制 |
||
| EHP-50F電場&磁場分析套件，1Hz-400kHz，獨立工作/PC控制包括： | 2404/104 | ||
|
EHP-50F主機 EHP-TS PC 軟件 可伸縮三腳架，0.50m 小型三腳架 AC/DC電池充電器 校準證書 |
O/E ~ USB 轉換器，RP-02/USB 光橋連接器 RP-2 線纜，F(xiàn)O 雙工，RP-02，10m 便攜手提箱 用戶手冊 |
||
| 與 NBM-550 組成成套系統 | |||
| EHP-50F電場&磁場分析套件，1Hz-400kHz，獨立工作/PC控制包括： | 2404/104 | ||
|
EHP-50F主機 NBM系列硬質保護箱，可裝入5個探頭 電源9VDC，100V-240VAC 可充電鎳氫電池 背帶，1m 三腳架，0.16m USB接口線纜 NBM-TS軟件 NBM-550操作手冊 EF 0691電場探頭 |
EHP-50F 主機 泡沫塑料，用于保護 EHP-50F（可裝入 NBM 硬質保護箱） EHP-TS PC 軟件 可伸縮三腳架，0.50m AC/DC 電池充電器 O/E ~ USB 轉換器，RP-02/USB 線纜，F(xiàn)O 雙工，RP-02，10m 光橋連接器 RP-2 三角架，非導電性，1.65m 校準證書 |
||
| 可選附件 | |||
|
三角架，非導電性，1.65m ，帶工具包 O/E ~ RS232 轉換器， RP-02/DB9 FO 雙工線纜，RP-02，2m FO 雙工線纜，RP-02，20m |
2244/90.31 2260/90.06 2260/91.02 2260/91.03 |
||
科研院所實驗室檢測數據的可信度依賴測量儀
2025年生態環境部公開數據顯示，全國電
EHP-50F低頻電磁輻射分析儀的測量原理建立在快速傅里葉變換頻域分析與時域計權峰值評估之上。設備以一千零二十四點快速傅里葉變換對低頻電磁信號進行頻域計算，配合較高的頻率分辨率捕獲窄帶信號，并以較寬分辨率處理高頻段以實現快速測量，電場與磁場的頻譜在三個軸向同時采集。 在計權峰值測量方面，設備采用STD（整形時域）測量模式，利用峰值檢波器進行時域卷積的計權峰值評估，評估方式基于ICNIRP 2010與IEC 61786-2標準要求，測量范圍覆蓋一赫茲到四百千赫茲，并可繪制測量結果隨時間變化的曲線，即使對電阻焊接等復雜脈沖信號也能準確測量并考慮各頻率分量的相位影響。 傳感器方面，磁場由三十五平方厘米的正交線圈測量，電場由五十平方厘米的正交電極板測量，二者構成三維全向探測結構，使EHP-50F能夠真實反映空間電磁場的各向同性分布，為后續的頻譜與標準比對提供可靠的原始數據。
使用EHP-50F低頻電磁輻射分析儀時有若干注意事項需遵守。首先應保持傳感器清潔與完好，電場電極板與磁場線圈為精密結構，避免擠壓、沾污與液體浸入，測量時探頭周圍應避開人體與大金屬件的近距離遮擋，以減少對各向同性響應的影響。 其次要重視工作環境，設備操作溫度為攝氏零下二十度到零上五十五度，工作濕度為零到百分之九十五非冷凝，存儲溫度可低至零下三十度，電池充電需在零到四十度內進行；超出范圍可能影響讀數與電池安全。光纖接口應避免過度彎折，長度不超過四十米以防止信號衰減。 第三要重視校準與供電，設備推薦校準周期為二十四個月，校準數據保存在內部存儲器中；內置鋰電池容量三點七伏五點四安時，獨立工作可連續約二十四小時，使用前確認電量充足，長期不用應按時充電，確保現場測量的量值準確可靠。
EHP-50F低頻電磁輻射分析儀適用于存在低頻電場與磁場、且需要合規評估的多種行業與場景。在電力與能源領域，供電站、變壓器與高壓輸電線周邊是典型低頻場強來源，設備可用于這些場所的職業暴露風險評估與公眾環境場強普查。 在工業領域，電動裝置、鐵路牽引、焊接回火與熔煉設備、鍍鋅與氯化生產線都會產生顯著低頻場，EHP-50F可幫助企業對工作場所場強進行摸底與整改驗證。在醫療衛生領域，磁共振等設備周邊同樣存在低頻場，可借助其選頻分析定位主要頻率成分。 依據歐盟EMF Directive 2013/35/EU的要求，各企業須對所有工作場所的場強暴露開展風險評估并達到強制最低場強限值，EHP-50F的計權峰值模式與可選標準曲線正好支持這類合規評估，同時也適合科研院所、疾控機構開展低頻電磁場的環境監測與課題研究，其三維全向與選頻能力也為復雜電磁環境的溯源分析提供了有效手段。
EHP-50F低頻電磁輻射分析儀內置了豐富的國際與國內電磁輻射防護標準曲線，可直接以百分比顯示測量結果與限值的符合程度。其核心遵循ICNIRP 2010、ICNIRP 1998以及歐盟EMF Directive 2013/35/EU等標準，計權峰值評估同時滿足IEC 61786-2的時域要求。 在可選標準方面，設備預置了EMF Directive 2013/35/EU的肢體動作級、高動作級與低動作級，ICNIRP 2010與1998的 occupational（職業）及 general public（公眾）限值，并包含GB8702 general public、BGV B11多個區域、Safety Code 6 1999以及IEC C95.6-2002等標準曲線，用戶還可自行添加多種限值曲線。 這些標準覆蓋職業暴露與公眾暴露兩類場景，使EHP-50F既能用于企業工作場所的合規風險評估，也能用于公共場所與居民環境的場強評價。需要說明，具體適用標準的選用應以當?shù)胤ㄒ?guī)與評估對象為準，設備提供的是標準曲線的測量比對功能；在職業衛生評價中選用 occupational 曲線可對照工人暴露限值

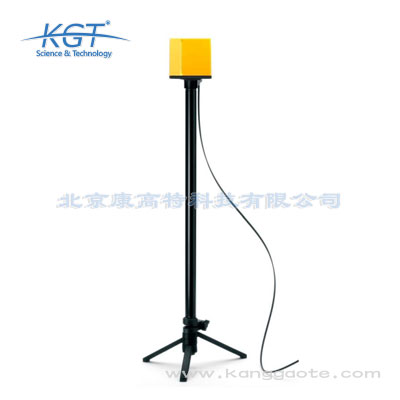

EHP-50F低頻電磁輻射分析儀是德國NARDA公司推出的低頻電磁場測量儀器，專門用于測量一赫茲到四百千赫茲頻率范圍內的電場強度與磁場強度，屬于電磁輻射檢測儀中的低頻分析類設備。該儀器可對供電站、高壓線、電動與鐵路設備等產生的低頻場強進行定量評估。 這款分析儀同時具備寬頻測量與三維全向選頻測量能力，借助快速傅里葉變換分析獲取信號的完整頻率構成，并支持符合ICNIRP 2010、ICNIRP 1998與EMF Directive 2013/35/EU等標準的計權峰值測量模式，直接給出相對于限值的百分比結果。設備內置數據記錄器，支持最長二十四小時的自動連續測量。 在工作方式上，EHP-50F可通過塑料光纖連接NBM-550寬頻測量儀或Windows平臺的EHP50-TS軟件進行遠程控制，也可在獨立工作模式下全自動運行并存儲結果，測量數據不受外界電磁干擾，適用于職業衛生風險評估與公共場所場強普查等多種任務，是開展低頻電磁場合規測量的常用專業工具。
EHP-50F低頻電磁輻射分析儀相比傳統寬帶測量儀的核心優勢在于采用頻譜分析而非單一寬帶讀數，更能反映低頻場強的真實構成。低頻段電磁場限值與頻率關系密切，寬帶測量往往把不同頻率成分合并為一個總值，難以準確評估復雜信號，而頻譜分析可獲取信號的完整頻率構成信息。 設備的一千零二十四點快速傅里葉變換功能頻域覆蓋一赫茲到四百千赫茲，低頻信號通過窄分辨帶寬與高頻率分辨率捕獲，較高頻率采用較寬分辨率以加快測量；電場與磁場頻譜在各軸向同時進行，并給出同一時刻記錄頻率范圍內的寬帶測量值，兼顧細節與效率。 對于需要判定信號來源或核對具體標準的用戶，頻譜分析可識別主要頻率分量并對照相應限值曲線，而寬帶測量儀只能給出籠統總量。因此當評估對象含有脈沖、諧波或多種頻率疊加時，EHP-50F的選頻與三維全向頻譜能力明顯優于普通寬帶式測量方案。
EHP-50F低頻電磁輻射分析儀由探測傳感器、處理主機與接口控制三部分核心構成。探測部分包含兩套三維正交傳感器：磁場由面積三十五平方厘米的正交線圈測量，電場由面積五十平方厘米的正交電極板測量，二者共同形成各向同性全向探測能力，可同時采集X、Y、Z三軸分量。 處理主機承擔快速傅里葉變換頻域計算與STD時域計權峰值評估，內置數據記錄器支持最長二十四小時自動存儲，測量間隔可在每秒到六分鐘間設定；主機由三點七伏五點四安時的內置鋰電池供電，獨立工作續航約二十四小時，外部供電為十到十五伏直流、五百毫安。 接口控制方面，設備通過塑料光纖雙工接口（二乘一千微米、波特率三萬八千四百、最長四十米）連接NBM-550或PC軟件，實現遠控與結果顯示；機身尺寸為一百零九乘九十二乘九十二毫米，重五百五十克，并配有三角支架接口，整體結構緊湊、便于現場架設與攜帶。
通過EHP-50F低頻電磁輻射分析儀判斷輻射是否超標，應以標準百分比與場強讀數兩項結合研判。設備內置ICNIRP、EMF Directive 2013/35/EU、GB8702等標準曲線，測量時直接顯示當前讀數與對應限值曲線的百分比，低于百分之一百即處于限值以內，超過則提示超標風險。 場強讀數方面，設備電場測量低場強范圍為每米五毫伏到一千伏、高場強為每米五百毫伏到一百千伏，磁場低場強為零點三納特斯拉到一百微特斯拉、高場強為三十納特斯拉到十毫特斯拉；讀數與限值百分比應結合具體標準（職業或公眾）的暴露對象來判定。 對于含脈沖或多種頻率的信號，建議查看計權峰值隨時間變化曲線與主要頻率分量，確認是否由某一頻率主導超標；必要時在相同位置多次測量取平均，并對照設備給出的實時值、平均值與最大保持等多種結果類型，形成可靠的合規結論，發現持續超標應及時采取工程或管理降曝措施。
使用EHP-50F低頻電磁輻射分析儀開展測量，可分為布點、配置與記錄三步。布點階段先通過三腳架將探頭架設到待測位置，探頭高度與方向應代表人員實際暴露區域，連接采用塑料光纖，最長可達四十米，光纖遠控可避免電纜引入干擾。 配置階段根據需要選擇控制方式：可用NBM-550寬頻測量儀現場顯示與控制，或用Windows平臺的EHP50-TS軟件在PC上操作，設定測量模式（頻譜或?qū)掝l）、選頻范圍與所需標準曲線；在獨立工作模式下，可預先用軟件配置好自動測量任務，設備便能全自動運行。 記錄階段利用內置數據記錄器保存結果，單機模式支持最長二十四小時連續測量，每分鐘自動保存兩個測量值；測量結束通過NBM-TS或EHP50 Logger軟件讀取與導出文本文件，必要時導出三維頻譜圖，便于后期評估與出具報表。對于長期監測任務，還可借助定時保存與循環存儲功能，在無人值守條件下完成全天連續場強采集，大幅提升評估效率。
EHP-50F低頻電磁輻射分析儀通過多項設計排除外界干擾、保障測量準確。最關鍵的是采用塑料光纖進行遠程控制與數據傳輸，光纖本身不傳導電磁信號，因此測量結果不會受到控制電纜引入的電磁干擾，特別適合強電磁或強日光等惡劣環境下的遠控測量。 在抗擾度指標上，設備的電場抗擾度優于每米十伏特（對應一毫特斯拉磁場），磁場抗擾度優于零點二微特斯拉（對應每米二十千伏特電場），說明在常見復合場環境中能穩定工作而不被對方場誤導。各向同性響應典型值電場為正負零點一二分貝、磁場為正負零點五四分貝，保障了不同入射方向讀數的一致性。 此外，測量不確定度在四十赫茲到一百千赫茲、電場不低于每米一伏特時典型為正負百分之五、磁場不低于二百納特斯拉時典型為正負百分之三，配合高動態范圍（電場一百零六分貝、磁場一百一十分貝），使EHP-50F在強弱信號并存場景下仍能給出可信的頻譜與寬頻結果。
