DMI552明確符合IEC 61083-3:2020高壓試驗標準，該標準規范了高壓絕緣試驗中對測量系統的精度與溯源性要求，因此設備可直接用于合規的耐壓與擊穿試驗測量。其交流測量精度±0.1%±100微伏、直流±0.1%±1毫伏在全工作溫度范圍均滿足，輸入阻抗實測968千歐±0.1%，支持錄入分壓器分壓比與分流器系數后直接以千伏或安培顯示，符合標準對讀數單位與不確定度的規定。絕緣耐壓試驗的合格與否依據峰值除以根號二電壓同步記錄，并存儲擊穿前最后一組測量值，這些功能正是IEC 61083-3對數字測量儀的典型要求，便于試驗報告通過審核。實驗室認可時，這一標準符合性是量值溯源的重要依據。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

操作步驟清晰：先把外置分壓器或分流器接到DMI552的BNC電壓輸入，將光纖鏈路轉換模塊（哈丁轉USB）經20米光纖連到主機，再接電腦運行CaMS軟件；在軟件錄入分壓比或分流系數，使讀數以千伏或安培為單位；啟動高壓試驗，DMI552以48.8千采樣點每秒記錄波形，屏幕顯示示波器、FFT與數據記錄儀曲線；試驗中若發生閃絡，設備自動標記閃絡峰值與有效值并保存擊穿前最后數據；試驗結束在CaMS中調取數值表與波形截圖，一鍵生成帶截圖的PDF報告。全程高壓區經光纖隔離，操作人員在控制室安全監控。建議在升壓前先用低壓信號驗證分壓系數錄入正確，避免整段試驗數據系統性偏差。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

DMI552面向需要精確記錄高壓波形的試驗。高壓實驗室對變壓器、電纜、套管做絕緣耐壓與擊穿試驗時，用它同步測量交直流電壓電流并捕捉閃絡瞬間；計量校準實驗室借助其±0.1%測量精度（交流±0.1%±100微伏、直流±0.1%±1毫伏）做標準量值采集；現場高壓檢測中，光纖隔離讓它能在帶電環境旁安全部署。由于交直流一機通用、工作頻率覆蓋直流與10至600赫茲（含至20次諧波），它既能做工頻耐壓也能分析諧波與紋波。對需要留痕的試驗，CaMS自動生成帶波形截圖的PDF報告，滿足可追溯要求。在特高壓與柔性直流等新型試驗場景中，其寬頻采集能力也具備良好適應性。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

DMI552依靠光纖隔離與高分辨率數字處理抵御干擾。采樣單元與電腦之間采用哈丁接口光纖通信，高低壓區域完全電氣隔離，既阻斷共模干擾又保護操作人員；光纖轉換模塊集成百兆以太網傳數據、USB2.0供電，鏈路穩定。24位ADC配合48.8千采樣點每秒采樣，對微弱信號分辨力強，配合100毫秒至10秒可調的平均濾波，可平滑隨機噪聲。軟件側FFT頻譜能識別并分析諧波與干擾頻率成分，閃絡檢測在擊穿瞬間精準鎖定峰值，不被背景波動淹沒。這些特性使它在變電站、高壓試驗室等強電磁現場仍能獲得可信波形與量值。配合合理的分壓器布線與屏蔽，測量結果可穩定滿足IEC 61083-3的精度要求。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

高壓實驗室可將DMI552作為交直流高壓測量的標準前端。其符合IEC 61083-3:2020且交流±0.1%±100微伏、直流±0.1%±1毫伏的精度，配合錄入分壓比后以千伏直讀，適合建立可溯源的耐壓測量能力。日常對電纜、套管、變壓器做絕緣耐壓時，用CaMS記錄完整波形與閃絡數據，自動生成帶截圖的PDF報告，形成規范檔案。FFT與諧波分析還能診斷試驗電源質量。由于光纖隔離、工作溫度-20至55攝氏度、防護IP50，它可在現場與實驗室間轉場。定期用標準源核查分壓系數與ADC線性，可長期維持測量一致性，支撐計量校準與科研試驗。在多試品輪試的繁忙季節，模板化報告能顯著提升出具效率。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

使用DMI552時應注意：輸入經外置分壓器或分流器接入，嚴禁直接施加高壓到BNC端口，標稱輸入僅0至400伏峰值；錄入的分壓比或分流系數必須準確，否則千伏或安培讀數會系統性偏差。光纖鏈路轉換模塊是高壓隔離關鍵，嚴禁旁路或用普通電纜替代，保障控制室與高壓區無電氣連接。供電90至140伏或195至265伏交流、50/60赫茲、功耗25伏安，環境工作溫度-20至55攝氏度、濕度5%至95%無凝露，防護IP50宜置于潔凈處。平均濾波時長可在100毫秒至10秒選擇，依信號平穩度設定。定期核查系數與校準，維持±0.1%精度。搬運時保護光纖接頭，避免彎折過度導致通信中斷影響試驗連續性。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

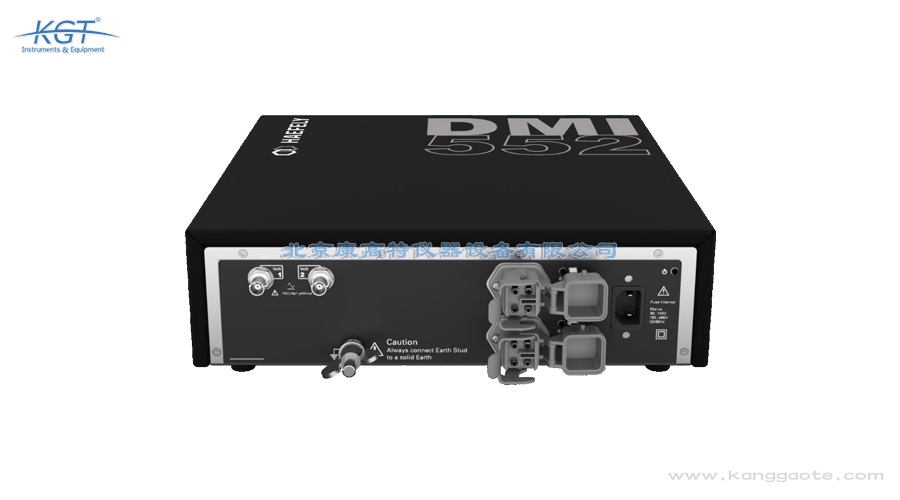

瑞士HAEFELY（哈弗萊）DMI552交直流數字測量儀是專為高壓絕緣、耐壓及擊穿試驗設計的一機通用測量儀器，符合IEC 61083-3:2020高壓試驗標準。它內置24位高精度模數轉換器，采樣率48.8千采樣點每秒，可對交流、直流高壓試驗中的電壓與電流做精密測量、數據記錄與波形可視化。設備通過光纖光電隔離實現高低壓區完全電氣隔離，操作人員在控制室經CaMS軟件觀察大字體讀數。配套軟件集成示波器波形、FFT頻譜、數據記錄儀與閃絡檢測，可自動識別擊穿峰值、存儲故障波形并批量生成PDF試驗報告。機身342×315×86毫米、重6千克、防護IP50，適合高壓實驗室校準、耐壓測試與現場檢測。其數字化架構讓試驗數據從采集到報告全程可追溯。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

DMI552采用高速數字采樣與光纖隔離架構。被測電壓經外置分壓器或電流經分流器送入2路50歐姆BNC輸入（標稱輸入0至400伏峰值、輸入阻抗968千歐±0.1%），由24位ADC以48.8千采樣點每秒連續采集，最多記錄50萬點數據流。軟件按錄入的分壓比或分流系數（安/伏）換算后以千伏或安培顯示。交流模式可解算±峰值、±峰值除以根號二、基波有效值、平均值、波峰因數、電壓上升率及1至20次諧波與THD；直流模式給出平均值、紋波、峰值等；并具備峰值保持，記錄閃絡峰值與閃絡有效值。光纖鏈路把采樣單元與控制室隔開，既隔離干擾又保障人身安全。這種全數字流程避免了傳統模擬表頭的讀數誤差與溫漂。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

DMI552提供多維讀數，應據試驗類型選取。交流耐壓中，絕緣合格判據通常取峰值除以根號二（即峰值電壓除以√2）作為等效有效值，設備同步記錄該值；同時可看基波有效值、平均值與波峰因數，波峰因數異常提示波形畸變。諧波視圖給出1至20次幅值、相位與THD，用于評估電源質量。直流試驗關注平均值、紋波與紋波頻率。一旦發生閃絡，峰值保持功能記錄閃絡峰值、閃絡有效值與電壓上升率，并保存擊穿前最后一組測量值，據此可分析擊穿電壓水平與上升速率，是判斷絕緣失效的重要依據，全部可截圖嵌入PDF報告。對多次閃絡，應比較各次峰值分散度，輔助判斷絕緣缺陷的穩定性。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。

傳統模擬高壓表多只能讀有效值或峰值，而DMI552是數字化全功能測量儀。它交直流一機通用，24位ADC與48.8千采樣點每秒采樣率可還原完整波形，不僅給±峰值、峰值除以根號二、基波有效值，還能做FFT頻譜、諧波（1至20次）與THD分析，并自動捕捉閃絡峰值與電壓上升率。光纖光電隔離使控制室與高壓區無電氣連接，安全等級明顯高于直連表計。配合CaMS軟件，波形、數據記錄與PDF報告一體化，而普通表需另配記錄儀。精度上交流±0.1%±100微伏、直流±0.1%±1毫伏，且全工作溫度滿足，適合作為高標準測量與溯源前端。對需要出具帶波形證據報告的合規試驗，這種一體化能力尤為關鍵。該儀器精度高。光纖隔離安全。適合耐壓試驗。波形記錄完整。適合高壓實驗室。報告生成方便。符合測試標準。交直流通用。抗干擾能力強。適合現場檢測。數據便于追溯。閃絡捕捉精準。適合計量校準。操作較為直觀。提升試驗效率。結果穩定可信。適配多種試品。安全防護到位。
