DDA-16依托數字信號處理技術抑制現場干擾。DDA-1對輸出電流做全數字式采樣與計算，相比模擬表頭不易受溫漂與電磁耦合影響；數字電流表提供連續、峰值、RMS三種算法，可按脈沖形態選最穩健者，連續模式±1%、峰值±2%、RMS±1.5%，保證不同波形下讀數可靠。數字計時器由數字信號處理技術實時監控電流存在與斷路器動作，自動起停，避免人工掐表的人為誤差與抖動。對于大電流工況，數字電壓表還能通過計算斷路器觸點壓降來分析觸點狀態，作為抗干擾的輔助判據。這些數字化手段使系統在變電站大電流環境中仍獲得可重復的高精度數據。配合規范的接線與屏蔽，測量結果可穩定用于脫扣特性判定與趨勢分析。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

決策取決于原有設備狀態與預算。若現場已有CB-9116、DB-8130或CB-8160等機械式或模擬式斷路器測試儀，且機械部分完好，加配DDA-16能以最低成本獲得數字采樣、計時與電壓測量能力，并符合NEMA AB-4，性價比最高。若舊設備已老化、電流源不穩或需更高通道擴展性，則應考慮整機更換。DDA-16的優勢在于保留原有大電流輸出單元、只升級測控部分，且模塊安裝僅需手工工具。對于預算有限、設備基數大的檢修單位，分批加配比一次性換裝更現實。選型時應先核實原有測試儀型號是否在DDA-16適配清單內，避免買回無法安裝的模塊。同時評估現場是否需要多電流算法來覆蓋不同的固態脫扣器類型。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

加配DDA-16后，斷路器動作時間測試可按步驟進行：先把DDA-1模塊裝入原有CB-9116、DB-8130或CB-8160測試儀，接好大電流輸出回路與被測斷路器；在面板上通過軟件控制按鈕選擇電流計算方式，對大于半周期的脈沖選真有效值，對短脈沖則用峰值推算；啟動輸出，DDA-1的數字計時器在檢測到電流流動時自動啟動，依監測方式不同，在斷路器動作、常閉觸點打開或常開觸點閉合時停止；屏幕上5位數字顯示給出動作時間，數字電流表同步顯示通過斷路器的電流。測試結束導出記錄，結合NEMA AB-4判定脫扣特性是否合格。若測無輔助觸點的裝置，計時器以電流有無自動起停；測常開或常閉觸點則按觸點狀態起停，操作前務必確認監測方式正確。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

DDA-16適合已擁有CB-9116、DB-8130或CB-8160等型號多安培斷路器測試儀、但希望滿足現行測試標準的用戶。很多單位的舊測試儀缺少數字記錄與標準符合能力，通過加配DDA-16模塊，只需簡單手工工具即可把模塊置入原有測試儀，無需購置全新系統，顯著降低升級成本。它適用于電力檢修基地、開關柜制造廠及第三方檢測機構對斷路器分合閘時間、脫扣特性做數字化復核的場景。對于常測不同固態跳閘裝置的實驗室，其多電流計算特性尤為實用。若直接選配帶內置數字單元的整機型號，也能達到類似效果，但加配方案更經濟，特別適合設備基數大、預算有限的檢修單位分批改造。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

使用DDA-16時應注意：模塊裝入原有斷路器測試儀前務必斷電，避免帶電插拔損壞DSP電路；大電流輸出回路接線須牢固，接觸電阻過大會影響數字電流表讀數與真有效值計算；數字計時器依賴電流有無或輔助觸點狀態觸發，測試前要明確監測的是無輔助觸點、常閉還是常開觸點，否則計時起停邏輯會錯；操作溫度按設備規范執行，避免潮濕環境導致采樣漂移；模塊僅2.5千克、尺寸132×483×119毫米，安裝時固定穩妥防止振動松脫。定期按NEMA AB-4做功能核查，確保±0.005%計時精度與電流精度長期保持。長期停用的模塊應存放在干燥常溫環境，重新投用前先做一遍自診斷，確認數字電流表與計時器讀數穩定再上現場。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

檢修單位可把DDA-16作為老舊斷路器測試儀的數字化改造核心，用最低投入讓CB-9116、DB-8130、CB-8160等設備滿足現行NEMA AB-4要求，避免整機淘汰。日常檢修中，它的數字計時器自動記錄分合閘時間、數字電流表給出脫扣電流真有效值或峰值，測試人員不必人工掐表，單次試驗更快且可重復。對不同固態跳閘裝置，多電流計算特性可靈活適配。由于模塊僅2.5千克、安裝用普通工具，可隨測試儀轉場到變電站或制造廠現場。積累的動作時間與電流數據還能形成設備健康檔案，支撐趨勢分析，提升預防性維護的科學性。在迎峰度夏前的大規模斷路器普查中，這套數字化能力可顯著縮短單臺試驗工時。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

DDA-16的核心是DDA-1數字采集控制單元，基于數字信號處理技術工作。它一方面對斷路器測試儀的輸出電流做全數字式控制，另一方面對流向被測斷路器的電流進行高精度數字采樣。對于大于半個周期的輸出電流脈沖，系統計算其真有效值；對于小于半個周期的短脈沖，真有效值無意義，則改測峰值電流并推算預期有效值。數字計時器利用數字信號處理技術連續監控電流是否存在或斷路器是否動作，在檢測到電流流動時自動啟動計時，在斷路器動作后自動停止，從而精確記錄跳閘時間。這套機制把模擬測量轉為數字化處理，提升了電表系統精度與靈活性，也讓不同形態的電流脈沖都能得到合適的算法處理。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

DDA-16的5位數字顯示把測量結果分三類呈現。數字電流表量程200、2000、20000、200000安，連續電流讀±1%、峰值脈沖±2%、RMS脈沖±1.5%，據此判斷脫扣電流是否達標；當脈沖小于半個周期，真有效值無意義，應看峰值及預期有效值。數字計時器量程0.0001至99999秒或周期、精度±0.005%，記錄從電流出現到斷路器動作的間隔，即分合閘或脫扣時間，需對照銘牌與NEMA AB-4限值。數字電壓表測0至600伏、±1%，可通過觸點壓降評估觸頭燒蝕。三組數據聯合分析，即可判定斷路器動作特性、脫扣曲線與觸點狀態是否正常。若計時讀數明顯偏大，應優先排查觸點監測方式設置與接線，再考慮斷路器本身卡滯問題。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

DDA-16的設計與測試能力符合NEMA AB-4測試指引，這是低壓塑殼與框架斷路器特性試驗的權威指導文件，涵蓋脫扣時間、電流耐受與動作特性等要求。借助數字信號處理技術，DDA-1對輸出電流實現完整數字控制與采樣，數字電流表在連續模式下準確度±1%、峰值脈沖±2%、RMS脈沖±1.5%，數字計時器精度達讀數的±0.005%，量程0.0001至99999秒或周期，數字電壓表覆蓋0至600伏、準確度±1%，這些指標足以支撐NEMA AB-4規定的測量不確定度。驗收時可將設備出具的記錄與標準條款逐項對照，確認試驗合規可追溯。對出口項目或外資業主，NEMA AB-4的符合性也能順利對接其質量體系審核要求。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。

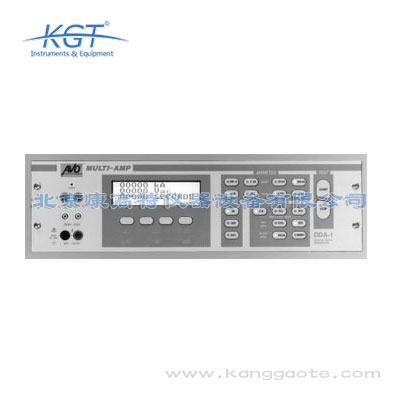

美國Megger DDA-16數據采集與控制系統是面向多安培斷路器測試儀的數字式測量與控制升級套件，核心為DDA-1數字數據采集儀表和控制單元。它被設計用來對輸出電流進行精確控制，并記錄被測斷路器的動作反應，從而為CB-9116、DB-8130、CB-8160等型號斷路器測試儀提供后期加配能力，使老舊設備適應現行測試標準，用戶無需整體更換測試系統。DDA-1采用數字信號處理技術，提供5位數字顯示的數字電流表、數字計時器與數字電壓表，整機尺寸132×483×119毫米、重2.5千克，結構緊湊，符合NEMA AB-4測試指引，是斷路器特性試驗的數據采集中樞，能把模擬式測試儀升級為可量化、可追溯的數字試驗平臺。該模塊小巧輕便。加裝十分容易。適合老舊設備。提升數字化水平。測量穩定可靠。計時精度很高。適合斷路器測試。便于現場使用。支持數據記錄。符合測試指引。適合檢修基地。降低升級成本。適配多種機型。操作較為簡單。有助于趨勢分析。提升試驗效率。適合制造廠用。數據便于追溯。
