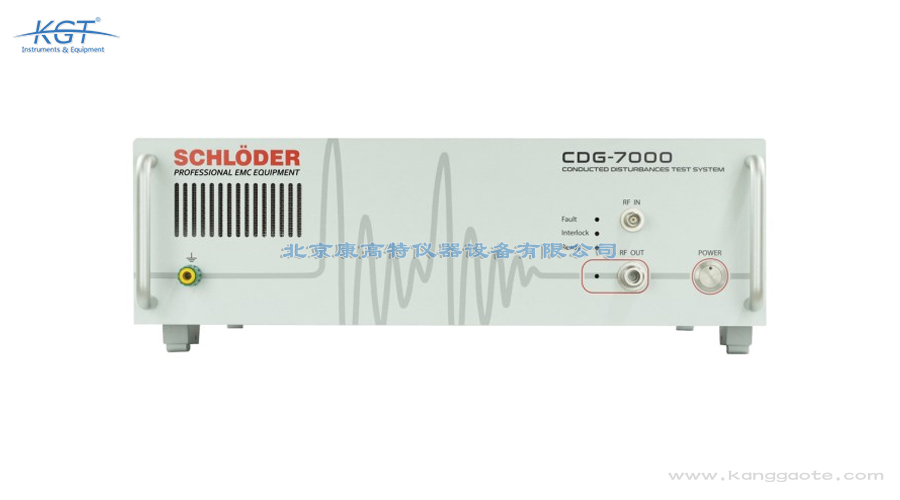

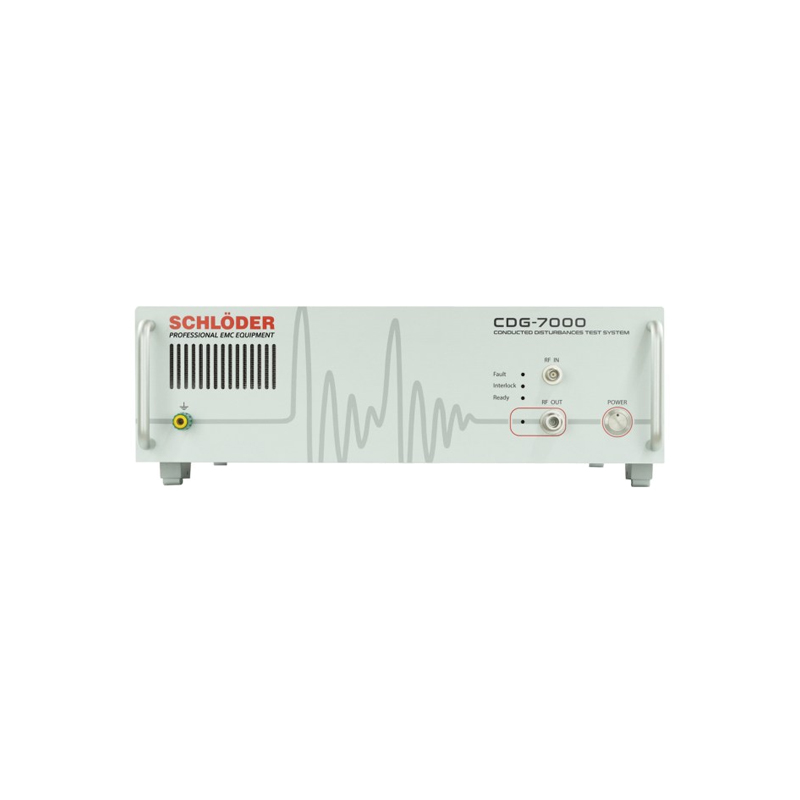

CDG 7000-E是德國SCHLODER推出的全新測試發生器，本質上是一套一體化高頻傳導干擾抗擾度測試系統，用來完成與高頻場感應傳導干擾相關的抗擾度標準以及磁場抗擾度試驗。它的特別之處在于把通常需要三臺獨立設備才能完成的工作合并進一臺機箱。 系統內部集成了射頻信號發生器、三通道射頻電壓表和定向耦合器，因此在做這一類測試時不必再去準備復雜的天線、場強儀器以及屏蔽室，就能對被測設備施加高頻干擾信號。頻率范圍為9 kHz到1.2 GHz，并且從4 kHz起即可使用。 這套配置使它在同類方案里具備明顯的性價比，屬于市面上為數不多能夠覆蓋完整測試布置的一體化產品。配合隨機附帶的HELIA測試軟件，操作、記錄與結果整理都在同一套流程里完成。由于整套信號鏈路的校準關系在出廠時已經確定，使用者接上樣品即可開工，不必逐臺驗證中間環節，對緊湊的檢測排期相當有利。

CDG 7000-E設計了專門的被測設備監測輸入，用來在注入干擾的同時觀察樣品本身的反應。監測輸入接受0到10 V直流信號，分辨率為2.5 mV，輸入阻抗為100 kΩ，可以直接讀取大多數設備給出的狀態電壓或傳感器輸出，不會因負載效應改變?cè)娐饭ぷ鳡顟B(tài)。 此外還有一路故障輸入，接受3.3 V或5 V的CMOS/TTL電平信號，檢測方式為電平觸發或邊沿觸發。把樣品的告警觸點或故障標志接到這一路，一旦樣品出現閃斷、復位或報錯，系統就能捕獲到跳變沿，從而把異常鎖定在具體的頻率點上。 溫度方面，系統支持PT1000鉑電阻測溫，覆蓋10到100 ℃，對應電阻值1039到1385 Ω，分辨率優于1 ℃。在長時間掃頻試驗中監視關鍵部件溫度，有助于區分暫時性性能下降與熱積累導致的失效。監測通道的取樣與頻點停留保持同步，事后把狀態電壓曲線疊加在頻率軸上查看，性能臨界點往往一目了然。這種做法比試驗結束后單憑現象回憶要客觀得多。

開始之前先按隨機清單接好附件：V-Lock電源線與接地端子提供供電和安全地，兩組接線端子排用于串入樣品線纜，三根SMA固定線纜出廠時已預連接到位，另有BNC接頭與50 Ω電阻用于端口匹配。四根射頻線纜分別是BNC公頭轉N公頭1.5 m、N接頭轉N接頭1.5 m、BNC公頭轉TNC公頭1.5 m，以及N接頭轉彎角BNC接頭的30 cm短線，后者僅在特定版本中標配。 連線確認無誤后，在HELIA軟件里選擇對應標準與測試等級，設定起始頻率與終止頻率、調制方式與步進停留時間。軟件通過SCPI指令驅動主機，先做電平校準，把監視通道的讀數調整到標準要求的幅值，然后進入掃頻。 掃頻過程中持續觀察樣品狀態，一旦監測通道記錄異常，軟件會標記對應頻點與當時的電平值。全部頻段走完之后導出數據，即可完成故障判定與報告輸出。試驗前后建議保留同一份校準數據作為對照，事后若對結論產生疑問，可以直接追溯到原始電平記錄。

CDG 7000-E的射頻測量部分由一個測試電平通道和兩個功率通道組成。測試電平射頻電壓表通過BNC接口接入，頻率范圍9 kHz到1.2 GHz，測量量程為-40到+30 dBm，用來監視實際加到樣品上的電平是否達到試驗要求。 另外兩個通道承擔正向與反向功率測量，采用兩個SMA接口，頻率范圍同樣是9 kHz到1.2 GHz，測量量程為-40到+33 dBm，需搭配典型衰減為40 dB的定向耦合器使用。正反向同時在讀，就能實時判斷被測端口的阻抗匹配程度，反射功率的變化往往先于樣品失效出現。 通路切換由內置同軸繼電器完成，無需外部人工倒線。整套通道在0到1 GHz條件下可承受最大700 W功率；定向耦合器本身頻率范圍為10 kHz到1 GHz，最大功率200 W，耦合衰減40 dB。若需要更強的注入電平，還可以外接功率放大器進行擴展。內部?jī)陕份敵鲭m然同一時刻只能選用一路，卻讓用戶在切換端口時無需拔插線纜，重復復現試驗的效率得以保持。若日后要提升試驗等級，直接從外部串入功率放大器即可，不必更換整套裝置。

CDG 7000-E內置的射頻發生器提供兩路可切換輸出，對應兩個SMA接口，同一時刻僅可使用其中一路。頻率覆蓋9 kHz到1.2 GHz，4 kHz起同樣可用，頻率分辨率達到1 Hz，因此在標準規定的頻點上可以精確停靠而不必反復微調。 電平方面，輸出范圍為0到-63 dBm，分辨率為0.1 dB，諧波抑制優于30 dBc，雜散抑制優于45 dBc。這些指標保證了在被掃頻點上加的是干凈的單頻信號，不會因?yàn)楦碑a(chǎn)物污染而讓試驗電平失去意義。 調制方式上，內部調幅覆蓋0到100%、分辨率1%，外部調幅同樣支持0到100%，以1 V幅值對應100%，通過BNC接口送入。脈沖調制內部為5%到95%、分辨率1%；外部脈沖調制支持直流到1 MHz，接受3.3 V或5 V的CMOS/TTL電平。低頻調制由內置低頻發生器提供，頻率1 Hz到100 kHz、分辨率0.1 Hz，可輸出正弦波、方波與三角波，幅值0到1 V。調制信號與射頻載波在系統內部完成合成，外部只需提供包絡或觸發電平，布線上少了一圈接頭，信號保真度因此更容易維持。與外部拼裝的做法相比，中間少了若干不確定環節，重復性驗證也更容易一次通過。

傳統的射頻傳導抗擾度測試通常要由信號源、功率計、耦合網絡和場強測量裝置拼裝而成，占地大、連線多，校準鏈條也長。CDG 7000-E把這些環節壓縮到一臺19英寸機箱里，射頻發生器、三通道射頻電壓表與定向耦合器全部?jī)?nèi)置，中間環節的線纜和接頭隨之減少。 線纜減少帶來的直接好處是插損和反射的不確定性下降，測試電平更容易復現；同時也能降低由于外部連接錯誤導致試驗無法重復的風險。特別是在9 kHz到1.2 GHz這樣寬的頻段上，分立式方案往往需要多套備件輪換才能覆蓋。 更值得注意的是，該標準規定的測試布置在一體化結構下得以簡化：不需要復雜的天線、場強儀器和屏蔽室即可施加高頻干擾，被測樣品還能整機保持原有狀態接受試驗，省去拆裝時間，也避免了拆機后接線狀態改變帶來的結果偏差。從長遠看，這種集成化思路也簡化了備件管理，實驗室不必為三種獨立儀表分別建立臺賬與校準周期。

判讀CDG 7000-E的試驗結果，首先要看測試電平射頻電壓表的讀數是否始終維持在標準規定的等級上，-40到+30 dBm的量程足以覆蓋常用試驗等級。若某些頻點電平跌落明顯，多半說明被測端口阻抗在該頻點發生劇變，需要先查明原因再繼續。 其次看正向與反向功率的關系。反向功率升高意味著能量被樣品反射回來，此時實際注入樣品的功率要低于設定值，不能簡單按設定電平下結論，應當結合監視數據一并分析。 最后是樣品側的判斷。把監測輸入與故障輸入記錄的變化沿時間軸展開，找到首次出現異常的頻點和當時的注入電平，就能確定失效閾值；若整個過程溫度讀數持續爬升，則說明樣品對熱積累更為敏感，單純的電性能指標可能無法解釋其表現。把上述三類證據交叉對照之后再下結論，比只看通過與否要穩妥得多，也更能指明后續的整改方向。

HELIA是CDG 7000-E配套的測試軟件，通過隨機附帶的USB加密狗授權，安裝文件連同用戶手冊與校準證書一并存放在隨機U盤中。軟件負責把標準條款翻譯成具體的掃頻序列，自動完成電平校準、運行、數據回收與報告輸出，減少人工換算帶來的差錯。 接口方面，主機提供USB 2.0的USB-B接口、100 Mbit局域網RJ45接口，以及作為選件的GPIB（Centronics接口），三者均支持SCPI指令集，因此既可以用筆記本直連操作，也能把設備掛進已有的自動測試網絡。 除通信口之外，主機還帶有數字輸入輸出模塊：4位數字輸出與4位數字輸入，電平均為5 V CMOS/TTL，可用于控制外部夾具、繼電器或讀取臺架狀態?；ユi接口在電阻小于1 kΩ時閉合，便于把屏蔽箱門、急停回路等安全條件串進測試流程。由于主控軟件統一記錄操作時標，事后核查某次試驗是否被中途打斷、又是從哪個頻點恢復，都能從日志里還原出來。對于需要向委托方交代全過程的項目，這類可追溯的記錄同樣重要。

CDG 7000-E主要用于電磁兼容領域的傳導抗擾度測試，明確兼容IEC 61000-4-6、MIL-STD-461與ISO 11452-4等多項標準。這意味著同一套系統既能承擔民用電子產品的通用傳導騷擾抗擾度試驗，也能按軍用與道路車輛零部件的方法執行針對性的注入測試。 在對象方面，它適合醫療電子設備、車載電子設備以及各類以電源線和信號線對外連接的裝置。試驗時可以分別對電源端口和信號端口注入射頻干擾，考察樣品在干擾存在時是否出現性能下降、誤動作或數據錯誤。 由于不需要依賴屏蔽室，實驗室布置的門檻被大幅降低，中小規模的檢測場所也能開展這類項目。完成注入之后，系統會輸出完整的測試數據與判定結果，便于形成報告存檔。對于同時兼顧民用出口與車輛電子配套的企業，一套系統覆蓋三條標準路線，可以避免不同部門重復投入同類設備。同一套校準關系貫穿全部頻段，不同批次測得的數據因此具備可比性。

CDG 7000-E采用標準的19英寸臺式機箱，規格為84TE寬、3HE高，可以直接放進常規機柜，也可以單獨擺在實驗臺上使用。外形尺寸約為450 mm寬、135 mm高、504 mm深，重量約11 kg，兩人配合或者借助托盤即可挪動，不占過多場地。 供電部分為交流100到240 VAC、50/60 Hz，屬于寬范圍輸入，在不同國家或工業現場使用時不必額外準備變壓器，配合隨機的V-Lock電源線即可。接地端子在處理mV級監測信號時應當可靠連接，避免地電位差引入背景干擾。 環境條件方面，工作溫度范圍為0到40 ℃，屬于普通實驗室即可滿足的要求。日常使用時建議留出足夠的散熱空間，避免多臺設備堆疊導致機箱內部溫度升高，同時把射頻線纜按自然弧度擺放，不要強行彎折。若要搬入標準機柜，前后還應留出走線余量，接插件根部長期受力會影響接觸的穩定性。清單中的同軸接頭與匹配電阻在通道閑置時應保持原位，以免端口開路引入額外反射。日常若發現讀數漂移，也應優先檢查每一個接頭是否已經擰緊。
