CAT36在抗干擾方面做了針對性設計。它滿足EN 61326-1電磁兼容標準，主控與采集電路采用屏蔽與濾波處理，能夠在變電站母線、隔離開關操作時產生的強電磁擾動中穩定采集微弱信號，不會被誤觸發或死機。更關鍵的是其雙端接地檢測能力：傳統測試要求斷開線路一端接地以構成測量回路，而CAT36允許兩端同時接地，從根本上減少了因接地不完整或感應電壓帶來的共模干擾與安全隱患。配合高分辨率的定時通道與獨立模擬輸入，各通道之間的串?dāng)_被有效抑制，使分合閘時間、線圈電流與行程曲線的數據保持真實可信。這些都讓它在擁擠的戶外變電站與帶電設備鄰近的作業面中，依然能夠取得可靠的測試結論。這一特性使它在鄰近帶電設備的高干擾場合仍具備良好的現場適應性。這也減少了因環境干擾導致返工重測的可能性，提高作業效率。

使用CAT36進行斷路器測試必須把高壓安全放在首位。測試前必須確認斷路器已停電、驗電并掛好接地線，控制回路與測試接線由具備資質的人員操作。CAT36支持雙端接地安全檢測功能，也就是在被試線路兩端都掛接地線的條件下仍能完成時間、運動與電阻測量，這樣可以省去頻繁拆裝接地線的步驟，既縮短檢修停電時間，又避免人員誤入帶電間隔的風險。設備還內置過流、過熱與緊急停止等多重保護，機箱符合相應安全標準的絕緣與防護要求。現場應安排專人監護，線圈電流測量線要連接牢固，防止操作時松脫產生電弧。測試結束后應先斷開儀器輸出再拆除接線，并恢復設備的原有安全措施，做到工完場清。任何異常聲響或保護動作都應立即中止試驗并查明原因后方可繼續。接地線的裝設位置應嚴格按照工作票要求執行，不得隨意變動。

在變電檢修現場，當需要對高壓斷路器的機械與電氣性能做出量化評估時，就應當使用CAT36。典型情形包括：新裝或大修后的斷路器交接驗收，必須測量分合閘時間與同期性以確認機構調整到位；運行中按周期開展的預防性試驗，用于發現操動機構逐漸劣化的早期跡象；故障跳閘后排查拒動、誤動或燃弧時間異常的原因；對落地罐式斷路器進行磁芯去磁處理等特殊項目。CAT36支持對多達十二個主觸頭同步定時測量，還能分析三個分閘線圈與一個合閘線圈的電流波形，并通過圖形化電壓顯示評估變電站蓄電池狀態。借助雙端接地安全檢測功能，它可以在線路兩端掛地線的更安全條件下開展測試，顯著降低作業風險。它因此特別適合在停電窗口緊張、安全要求嚴格的變電站檢修中推廣使用。對于運行年限較長的老舊斷路器，這類檢測尤為關鍵。

CAT36作為在電力現場使用的檢測儀器，其設計與認證遵循多項國際安全標準。安全方面符合低電壓指令的相關要求，并通過EN 61010-1以及加拿大國家標準CAN/CSA-C22.2 No.61010-1的測試，適用于安裝類別二、污染等級二的典型工業環境。電磁兼容方面符合相關歐盟指令，滿足EN 61326-1:2006標準，能夠在變電站復雜的電磁環境中正常工作且不對周邊保護、通信設備造成不可接受的干擾。設備的電源適應范圍為交流九十至二百六十四伏、頻率五十或六十赫茲，輸入功率約三千九百伏安，并采用非用戶可更換的快速熔斷保護。了解這些標準有助于使用者在驗收、期間核查與作業許可環節確認儀器的合規性，保證試驗既準確又安全可控。相關合規標識也常在設備入網驗收與定期計量校驗時，被作為重要的核查內容加以確認，以確保現場檢測結果的合法性與可追溯性，滿足行業監管要求。

一次典型的CAT36分合閘時間測試可按以下步驟開展：首先根據斷路器類型接好控制電纜，把十二個定時通道連接到各相主觸頭，輔助輸入接至輔助觸點，必要時接入位移傳感器與線圈電流測量線；開機后在儀器上或通過軟件選擇動作序列，例如合閘、分閘或合分循環，并設定額定操作電壓；啟動測試，CAT36會同步記錄各通道的動作時刻與線圈電流，實時顯示時間、行程與速度曲線。測試結束后，結果自動存入內部存儲器，也可轉存到通用串行總線或經熱敏打印機輸出。在軟件中可把本次曲線與歷史數據圖形疊加，偏差增大即提示機構狀態變化。整個過程應在停電、驗電并掛好接地線的安全條件下進行，必要時啟用雙端接地檢測模式以進一步降低風險。測試完成后還應及時歸檔數據，為后續的趨勢分析積累可比對的原始資料。規范的接線與參數設置是數據質量的根本保證。

在電網與發電廠的運維體系中，CAT36是斷路器狀態檢修的核心裝備。高壓斷路器長期承擔投切負荷與切除故障的任務，其機械特性直接關系電網安全，而CAT36能把這些隱性指標量化呈現。檢修班組借助它完成交接驗收、預防性試驗與故障分析，及時發現操動機構老化、觸頭燒損與同期性變差等問題，把事后搶修轉變?yōu)槭虑邦A(yù)防。設備內置五百安微歐姆表支持靜態與動態電阻測量，對落地罐式斷路器還可擴展磁芯去磁，覆蓋了絕大多數類型斷路器的檢測需求。測試結果形成電子檔案后，可與歷年數據比對，支撐狀態評價與壽命預測。憑借雙端接地等安全設計，它還能在更短的停電窗口內完成作業，提升供電可靠性與檢修效率。隨著狀態檢修理念的深入推廣，這類量化檢測手段的價值還將持續上升。它對保障電網安全穩定運行具有現實意義。

CAT36的測試報告包含分合閘時間、同期性、行程速度曲線以及接觸電阻結果，判讀時要分項核對。時間方面，把實測的分閘、合閘與重合閘各段時間與廠家規格及歷史數據比較，超差即提示機構卡滯或緩沖異常。同期性看各相動作時刻的差值，偏差過大可能影響滅弧與系統穩定。運動曲線中的超程、回彈與平均速度反映操動機構的機械狀態。最重要的是動態電阻測量曲線：它顯示觸頭在分合過程中接觸電阻隨行程的變化，若曲線出現臺階、毛刺或阻值整體抬高，往往說明觸頭燒損、接觸不良或有過渡電阻劣化。把本次動態電阻與歷史曲線疊加，能早于常規時間測試發現潛伏缺陷，為狀態檢修提供量化依據，避免突發故障。因此動態電阻分析正日益成為斷路器狀態評價中不可或缺的重要環節。及早干預能夠?qū)㈦[患消除在故障發生之前。

瑞典DV POWER的斷路器分析儀覆蓋從手持到臺式的多種形態，選型時要結合測試規模與現場條件。CAT36屬于功能較完整的臺式機，具備十二個定時通道、內置五百安微歐姆表以及動態電阻測量能力，適合變電站內對多斷口、多線圈斷路器做深入診斷。相比之下，CAT-P系列為手持式分析儀，體積小、便于單人攜帶與快速巡檢，但在通道數量與微歐姆表電流上通常不及CAT36。若現場以定期巡檢和常規時間測試為主，手持式更靈活；若要做接觸電阻、動態電阻以及各極同期性的全面分析，CAT36更合適。實際配置時還應考慮是否需要雙端接地功能、熱敏打印與計算機聯機分析，以及是否要擴展去磁模塊來覆蓋落地罐式斷路器，從而選出最契合需求的型號。在預算與功能之間權衡時，明確測試項目清單是做出合理選型的前提。同時應關注操作培訓與軟件升級的便利程度。

CAT36的核心工作原理是把斷路器在分合閘過程中的電氣與機械信號同步采集并量化。時間測量方面，儀器依據用戶選擇的動作序列，如合閘、分閘、合分、分合、分合分等，記錄主觸頭和輔助觸點動作的精確時刻，從而得到分閘時間、合閘時間以及重合閘各段時間。運動測量方面，通過接入位移傳感器或輔助行程節點，儀器計算觸頭行程、超程、回彈、阻尼時間以及運動部件的平均速度。接觸電阻測量則依靠?jī)?nèi)置微歐姆表輸出最高五百安的測試電流，分別得到靜態電阻與動態電阻曲線。所有這些量在同一時間基準下對齊，使檢修人員能夠把本次測得的數據與廠家規格和歷史曲線疊加比對，準確判斷機構狀態的變化趨勢。這種基于統一時間基準的綜合測量方式，正是CAT36區別于普通計時器的核心優勢所在。檢修人員由此可以獲得比單一計時更全面的狀態信息。

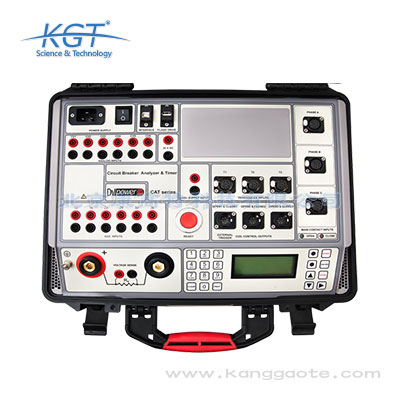

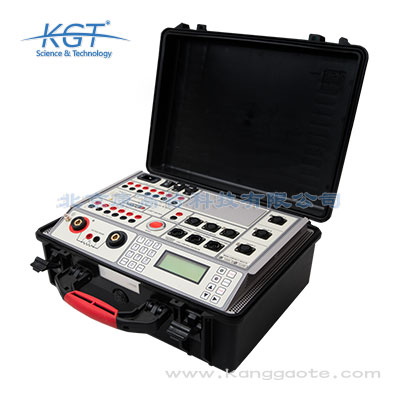

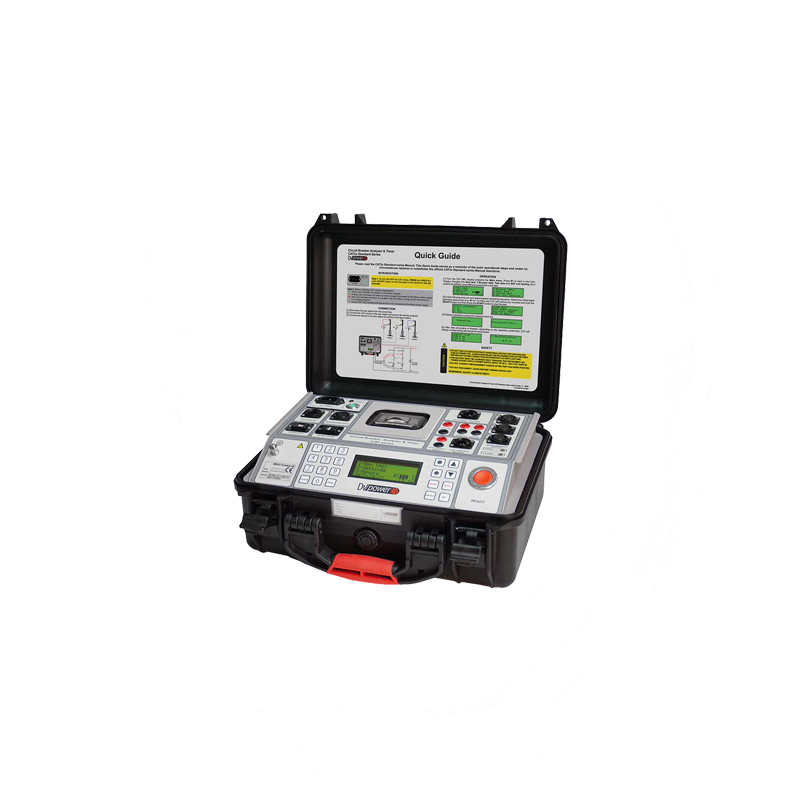

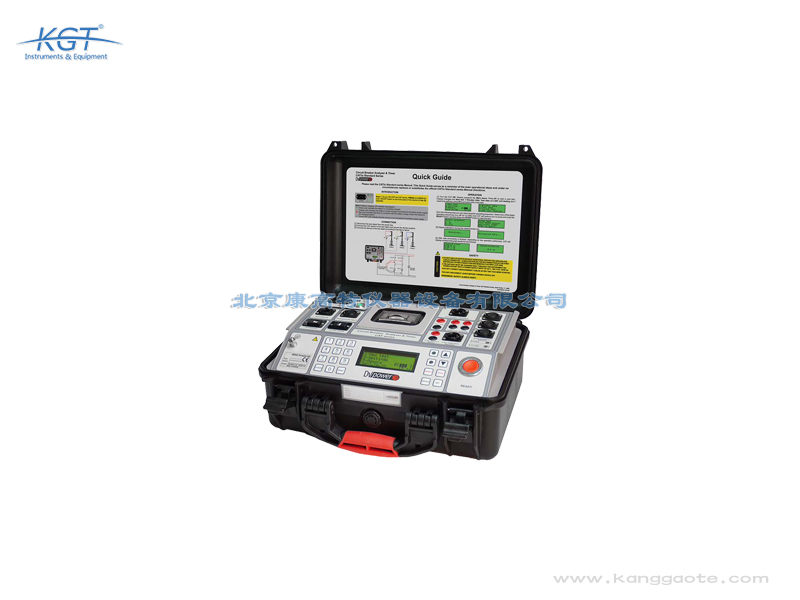

瑞典DV POWER CAT36斷路器分析儀和計時器是一款用于評估斷路器狀態的數字化檢測儀器，既可單機獨立操作，也可連接計算機由軟件控制，專為中壓或高壓的瓷柱式斷路器與落地罐式斷路器的安全、快速檢測而設計。它能完成分合閘時間、行程與速度等機械特性的全面測量，是變電檢修中判斷斷路器操動機構是否健康的關鍵工具。設備提供十二個定時通道，可對每相四個主觸頭做同步定時測量，并配備六個輔助輸入通道、三個傳感器輸入通道和四個模擬輸入通道，內置高達五百安的微歐姆表，可同時進行靜態與動態接觸電阻測量。測試結果可存入內部存儲器、轉存到通用串行總線，也能通過熱敏打印機以表格和圖形形式輸出，配合分析軟件完成詳細的趨勢比較與定制報告。這使得它成為高壓斷路器預防性試驗與交接驗收中不可或缺的專業儀器。
