操作BITE3蓄電池阻抗測試儀需先建立被測蓄電池組的基準值。將測試夾具夾牢待測電池極柱，儀器對母線施加交流測試電流，自動測量該節電池的總電流與壓降并算出阻抗，同時讀取直流電壓。每節測試最大三秒，結果以指示、警告、失敗三級即時顯示。若需評估連接，可測量母線連接處的直流電壓與電阻。全部數據由設備自動計算并存入內存，超過一百萬條電池記錄可供回放。測試完成后，通過RS-232接口將記錄下載至個人計算機，由ProActiv數據管理軟件做趨勢分析與報表生成。設備軟硬件均可通過網絡升級，保持功能更新。在線測試無需放電，操作安全便捷。 建立基準后，夾具夾牢極柱即自動測阻抗與電壓，每節最大三秒并即時顯示三級結果。連接狀況由母線處直流電壓與電阻一并評估。RS-232下載至電腦由配套軟件做趨勢報表，軟硬件可網絡升級保持更新。在線不放電使操作安全，整套流程簡短培訓即可由巡檢人員獨立完成。

與需要長時間放電的核容試驗相比，美國Megger BITE3蓄電池阻抗測試儀的最大優勢在于在線、快速且不對供電安全造成影響。核容法需將電池組脫離系統并放出大量電量，耗時數小時且存在失電風險，而B(niǎo)ITE3通過交流注入法在浮充狀態下測量阻抗，單只電池測試時間小于三十秒，整組巡檢可在短時間內完成，大幅降低了人力與時間成本。 儀器以Pass、Warning、Fail三級狀態直觀標示電池健康狀況，并自動存儲超過一百萬條電池?cái)?shù)據，便于橫向與歷史對比。對于需要高頻次巡檢、不允許停電的樞紐站點，阻抗趨勢法顯然是更經濟高效的首選手段。它還能在不中斷負載的條件下發現連接松動、單體劣化等隱患，使維護從被動搶修轉向主動預防。從安全角度看，核容放電會使蓄電池組暫時失去備用能力，若在放電過程中發生交流失電將直接威脅負荷；而B(niǎo)ITE3的在線測量始終保持電池組在線，不存在此類風險。

BITE3蓄電池阻抗測試儀在電氣安全設計上滿足IEC 1010-1標準要求，該標準是現場測量類電氣設備通用的基本安全規范，涵蓋絕緣、耐壓與防觸電等防護要求，適合在帶電的直流電源室中使用。在測量精度方面，儀器給出阻抗直流測量為讀數的百分之一加一個字，直流電壓為讀數的百分之五加一個字，交直流電流為讀數的百分之五加零點五安培。 其工作溫度范圍為攝氏零度至四十度，存儲溫度為負二十度至五十五度，相對濕度不超過百分之九十且不冷凝，適配大多數室內外交直流電源室的現場作業環境。在量程配置上，BITE3的直流電壓分為一至八伏與八至三十伏兩段，分辨率分別為一毫伏與十毫伏；阻抗量程覆蓋零點零五至一百毫歐，并按區間提供一微歐、十微歐與零點一毫歐三級分辨率，電流量程覆蓋零點五至九十九點九安。這樣的指標組合使儀器既能分辨單體早期的微小阻抗變化，也能適配大容量電池組的整體評估。

BITE3蓄電池阻抗測試儀在安全設計方面滿足IEC 1010-1標準，該標準規定了測量、控制與實驗室用電氣設備的安全要求，保障在帶電蓄電池組上操作的人員安全。整機采用Windows CE操作系統，配備三十二兆內存，結構滿足現場便攜需求。設備電源為四點八伏七安時快速充電鎳鎘電池組，外接電源為二百一十至二百五十伏、五十至六十赫茲，符合常規供電規范。工作溫度范圍為零至四十?dāng)z氏度，貯藏溫度零下二十至五十五攝氏度，相對濕度百分之二十至九十無冷凝。安全設計還體現在對母線連接處直流電壓與電阻的測量能力上，可一并排查連接隱患，整體設計兼顧電氣安全與現場適用性。測試夾具最大開口達五十毫米、大型端子達三百毫米，結構設計便于牢固夾持不同規格極柱，減少接觸電阻引入的測量誤差，進一步體現其工程規范性。 IEC 1010-1界定了在帶電電池組上操作的安全要求，BITE3據此設計絕緣與防護。Windows CE與三十二兆內存滿足現場計算與存儲，外接電源規范常規。工作零至四十?dāng)z氏度、濕度低于百分之九十界定適用邊界，夾具開口與大型端子結構設計減少接觸誤差，體現工程規范性。

在發電廠與變電站等電磁環境復雜的現場，BITE3蓄電池阻抗測試儀通過多項設計抑制干擾以保證測量可靠。儀器采用交流注入法測量阻抗，并具備對測試回路中固有直流漂移與脈動電流的辨識能力，可從包含交流紋波與測試電流的總電流中準確分離出有效分量，從而降低背景噪聲對結果的影響。 其接收與采集單元配合ProActiv軟件對數據進行處理，能夠在存在背景噪聲的工況下獲得穩定的單體阻抗。此外，儀器硬件與軟件均支持通過互聯網升級，用戶可獲取最新的算法與抗干擾優化，從而適應不同站點日益復雜的電磁與負載波動環境。儀器在設計上重視現場適用性，其采集前端對共模干擾與工頻串?dāng)_具備一定的抑制能力，配合數字濾波可使微弱阻抗信號在噪聲背景中保持可讀，保證不同地點測得的數據具有橫向可比性。這種軟硬件協同的抗干擾設計，使BITE3在強電磁環境中仍保持良好重復性。

使用BITE3蓄電池阻抗測試儀時應注意安全與操作要點。被測對象為帶電蓄電池組，操作須滿足IEC 1010-1安全要求，避免測試夾具短接正負極造成電弧。測試夾具最大開口五十毫米、大型端子三百毫米，夾取時應確保牢固接觸以降低接觸電阻。工作環境溫度應保持零至四十?dāng)z氏度，濕度不超過百分之九十無冷凝，超出可能影響讀數與電池性能。內置鎳鎘電池組四點八伏七安時，充滿后連續測試約二至四小時，低電及時用外接電源補電。存放溫度零下二十至五十五攝氏度。長期不用應定期充電，防止鎳鎘電池記憶效應與漏液損壞。建立基準值時務必在電池健康或新投運狀態下采集，且后續測試應在相近荷電狀態與溫度下進行，否則內阻對比會失真，影響警告與失敗判定的準確性。 夾具切勿短接正負極，滿足IEC 1010-1防電弧要求。極柱氧化應清理以保證接觸，開口與大型端子選對應夾具。環境零至四十?dāng)z氏度、濕度不超百分之九十，內置鎳鎘充滿連續約二至四小時，低電即補。基準須在健康狀態相近條件下采，否則對比失真影響判定。

BITE3蓄電池阻抗測試儀通過在蓄電池組母線上注入一路交流測試電流，并同步測量每個單體電池或電瓶的總電流與兩端壓降來完成阻抗計算。所測總電流包含被測回路的交流紋波電流與儀器施加的測試電流之和，儀器依據歐姆定律由電流與壓降比值推導出該單體的交流阻抗值。與此同時，該儀器還能測量母線連接處的直流電壓與電阻，用于判斷整組電池的連接緊固程度與接觸狀況。 由于采用交流注入方式，測試不依賴電池剩余容量，也不需要將電池組放電，因此可在浮充狀態下安全實施在線測量。在測量母線連接電阻時，儀器同樣基于直流壓降法得到數值，可發現因螺栓松動、表面氧化或腐蝕引起的接觸電阻增大問題。對于由多節單體串聯構成的電池組，逐節測得的阻抗數據還能繪制成分布曲線，使運維人員直觀地看到組內離散程度，為整組健康評級提供依據。

BITE3蓄電池阻抗測試儀依據用戶預先輸入的基準值對每只蓄電池的健康狀況進行判定，并以Pass、Warning、Fail三種狀態直觀呈現。當被測單體的阻抗處于基準允許范圍內時儀器給出Pass，表示電池狀態良好可繼續運行。當阻抗相對基準出現明顯上升但未達失效閾值時給出Warning，提示該電池存在劣化趨勢需加強跟蹤。 當阻抗超出失效門限時給出Fail，表明該單體已嚴重劣化、存在失效風險，應安排更換。借助儀器存儲的超過一百萬條數據，運維人員可對比同組電池阻抗離散度來確認預警與失效結論的可靠性。在解讀結果時，運維人員不應只看單點數值，還應關注同組電池之間的阻抗一致性，因?yàn)檎M性能往往受最差單體制約。當多節連續出現Warning時，說明該段電池已進入普遍老化階段，應提高巡檢頻次并準備備件。據此可提前規劃更換窗口，降低突發失效帶來的運行風險。

BITE3蓄電池阻抗測試儀內置基于Windows CE操作系統的數據處理平臺，配備三十二兆字節內存，可存儲超過一百萬條單體電池的測量數據，滿足大型電池組長周期跟蹤的需求。測量得到的阻抗、電壓與連接電阻等結果均自動計算并保存，用戶能在現場直接調閱歷史記錄與趨勢曲線，無需依賴外部設備即可完成初步診斷。 整機配備RS-232通訊接口，可將數據下載至個人電腦后由ProActiv數據管理軟件進行統計分析與報告生成。儀器的軟件與硬件均支持通過互聯網進行遠程升級，方便用戶持續獲得功能增強與算法優化。由于蓄電池劣化是一個緩慢累積的過程，長期、連續的數據記錄比單次測量更有價值。BITE3的大容量存儲使同一電池組在不同年份的阻抗曲線可被疊加比對，從而清晰呈現老化速率與突變節點，為更新改造計劃提供數據支撐。從而顯著提升整個蓄電池資產的健康管理水平。

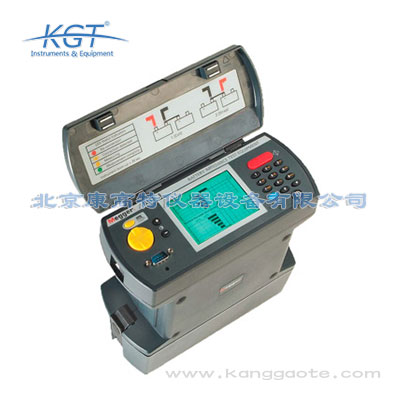

美國Megger公司推出的BITE3蓄電池阻抗測試儀，是一款專門用于蓄電池健康狀態評估的便攜式阻抗測量?jī)x表，主要服務于發電廠、變電站、電訊機房、鐵路牽引供電、航海設施以及軍事裝備等場景中處于浮充狀態的直流電源系統。該儀器能夠?qū)︺U酸電池與鎳鎘電池組的阻抗和直流電壓實施在線測量，適配最大容量可達兩千安時的電池系統，測試時不需要將蓄電池組退出運行，也不需要對其進行放電，因此可以在不影響供電連續性的前提下掌握電池組的劣化趨勢。 整機重量約為兩點六千克，所有測試線、夾具與附件均可收納于帶背帶的堅固帆布箱內，非常便于運維人員攜帶到現場開展巡回檢測與投運驗收工作。作為蓄電池維護體系中的重要工具，BITE3通過定期測量單體阻抗并跟蹤其變化趨勢，能夠幫助運維單位在電池徹底失效之前及時發現隱患，從而避免因備用電源故障導致的事故停機與安全風險。與需要整組放電的傳統核容法相比，這種基于阻抗的趨勢分析法更為安全快捷，已成為電力系統備電安全維護的重要技術手段。
